Четырёхскатная крыша беседки: виды, устройство стропил, плюсы и минусы, частые ошибки

Проблема: хочется беседку с аккуратной крышей, которая смотрится со всех сторон одинаково и хорошо защищает от косого дождя. Выбор падает на четырёхскатную крышу, но непонятно, чем шатровая отличается от вальмовой, сложно ли собрать стропила и почему у знакомых такая крыша протекает в углах и «гуляет» на ветру.

Короткий ответ: четырёхскатная крыша — хороший вариант для квадратной и прямоугольной беседки: она устойчива к ветру, равномерно сбрасывает воду и снег и защищает от дождя со всех сторон. Для квадратной беседки обычно делают шатровую крышу, где четыре треугольных ската сходятся в одной точке, для прямоугольной — вальмовую, с коньком и двумя трапециевидными скатами. Главные сложности — правильная геометрия диагональных стропил, надёжный узел в вершине или на коньке и аккуратная гидроизоляция рёбер. Ниже — как устроена такая крыша, как проверить проект, порядок сборки, примеры и ошибки.

Почему выбирают четырёхскатную крышу и откуда берутся проблемы

У четырёхскатной крыши нет фронтонов: все стороны закрыты скатами. Поэтому она лучше защищает от косого дождя, ветер обтекает её ровнее, а беседка выглядит законченной с любой точки участка. Но конструкция сложнее, чем у односкатной или двускатной крыши, и именно эта сложность становится источником ошибок.

• Сложная геометрия. Диагональные стропила длиннее и идут под другим углом, чем рядовые. Ошибка в расчёте длины или угла приводит к тому, что скаты не сходятся в одной плоскости.
• Нагруженная вершина. В шатровой крыше все диагональные стропила опираются друг на друга в одной точке. Слабый узел вершины — частая причина прогиба.
• Распор на обвязку. Наклонные стропила давят на верхнюю обвязку наружу. Без затяжек или жёсткого каркаса стойки беседки со временем расходятся.
• Рёбра и ендовы. На каждом ребре сходятся два ската. Если кровельный материал и коньковые элементы уложены небрежно, вода затекает именно здесь.
• Больше отходов. Треугольные скаты требуют подрезки листов и черепицы, материала уходит больше, чем на простых крышах.

Если сравнивать с другими формами, разница становится понятнее. Подробно про более простые варианты рассказано в материале односкатная или двускатная крыша беседки.

Форма крыши	Для какой беседки	Сложность сборки
Односкатная	Пристроенная, узкая	Низкая
Двускатная	Прямоугольная	Средняя
Шатровая четырёхскатная	Квадратная	Выше средней
Вальмовая четырёхскатная	Прямоугольная	Выше средней
Многоскатная шатровая	Шести- и восьмиугольная	Высокая

Шатровая и вальмовая: в чём разница

Шатровая крыша состоит из четырёх одинаковых треугольных скатов, которые сходятся в одной верхней точке. Она подходит для квадратной беседки и выглядит компактно. Нагрузка сходится в вершину, поэтому там нужен прочный узел или центральная опора-бабка, к которой крепятся диагональные стропила.

Вальмовая крыша имеет конёк. Два длинных ската — трапеции, два торцевых — треугольники, которые называют вальмами. Она подходит для прямоугольной беседки, нагрузка распределяется по коньку. Конструкция чуть сложнее из-за дополнительного узла на каждом конце конька. Зато вальмовая крыша над вытянутой беседкой выглядит пропорционально и даёт одинаковый уклон всех скатов, а значит, равномерный сток воды.

Параметр	Шатровая	Вальмовая
Форма плана	Квадрат	Прямоугольник
Верх	Одна точка	Конёк
Скаты	Четыре треугольника	Две трапеции и два треугольника
Сложный узел	Вершина	Концы конька
Вид	Компактный, «шатёр»	Вытянутый, как у дома

Как проверить проект четырёхскатной крыши

Перед покупкой материалов стоит проверить проект или чертёж, даже если беседку собирают из готового комплекта.

• Соответствие формы плану. Для квадрата — шатровая крыша, для прямоугольника — вальмовая. Попытка поставить шатёр на прямоугольник даёт разные уклоны скатов.
• Уклон. Он должен подходить выбранному кровельному материалу. Минимальный уклон указан в инструкции производителя кровли. Сравнить материалы поможет разбор мягкая кровля или металлочерепица для беседки.
• Сечение стропил и узлы. Диагональные стропила несут больше нагрузки, чем рядовые и короткие нарожники. В проекте должно быть видно, как они крепятся к обвязке и в вершине.
• Защита от распора. Проверьте, есть ли затяжки, жёсткая верхняя обвязка или другой способ не дать стойкам разойтись.
• Свесы. Свесы защищают стойки и пол от дождя. Слишком короткие свесы — повод для замечаний к проекту.
• Снеговая нагрузка. В снежных регионах сечения стропил и шаг обрешётки подбирают с учётом снега. Если проект «универсальный», уточните, для каких условий он рассчитан. Готовые комплекты часто проектируют под средние условия, и для снежного региона их стропила может понадобиться усилить.

Что проверить	Хороший признак	Тревожный признак
Форма	Совпадает с планом беседки	Разные уклоны скатов
Уклон	Соответствует кровле	Меньше допустимого
Диагональные стропила	Усилены, узлы показаны	Как рядовые, узлы не описаны
Распор	Есть затяжки или жёсткая обвязка	Нет решения
Свесы	Защищают стойки	Короткие или отсутствуют

Из чего делают каркас и кровлю

Выбор материалов для четырёхскатной крыши влияет не только на внешний вид, но и на сложность сборки и количество отходов.

Каркас. Чаще всего стропила делают из сухой строганой хвойной древесины. Сырая доска при высыхании ведётся, и скаты теряют плоскость. Все деревянные элементы обрабатывают защитным составом до сборки, особенно торцы и места контакта с обвязкой. Металлический каркас из профильной трубы встречается в готовых беседках: он точнее по геометрии, но требует защиты от коррозии и аккуратных узлов.

Крепёж. Для узлов стропил используют оцинкованные уголки, пластины и шурупы или болты. Гвозди без дополнительного крепежа в нагруженных узлах со временем ослабевают.

Кровля. Гибкая черепица хорошо подходит для треугольных скатов: её легко подрезать, а рёбра закрывают коньково-карнизной черепицей. Металлочерепица и профнастил быстрее укладываются на больших скатах, но на треугольниках дают много отходов и требуют аккуратной работы с коньковыми планками. Поликарбонат на четырёхскатной крыше используют редко: сложно герметизировать рёбра.

Материал	Плюсы	Минусы
Сухая хвойная доска	Доступна, легко обрабатывать	Нужна защита от гнили
Профильная труба	Точная геометрия	Коррозия, сложные узлы
Гибкая черепица	Мало отходов, удобна на рёбрах	Нужен сплошной настил
Металлочерепица	Быстрый монтаж	Много обрезков на треугольниках
Поликарбонат	Пропускает свет	Сложно герметизировать рёбра

При заказе материалов закладывайте запас на подрезку: на четырёхскатной крыше его нужно больше, чем на двускатной. Точный расход по выбранному материалу лучше уточнить по раскладке у продавца или кровельщика, а не считать по площади скатов.

Порядок сборки четырёхскатной крыши

Работа на высоте требует устойчивых подмостей и страховки. Если нет опыта, сборку стропил и кровли лучше поручить бригаде, а самому контролировать этапы.

Шаг 1. Подготовить верхнюю обвязку

Обвязка должна быть ровной по уровню и иметь правильные диагонали: у квадрата и прямоугольника они равны. Перекос на этом этапе потом проявится на всей крыше. Если диагонали отличаются, обвязку выравнивают до установки стропил, а не пытаются компенсировать разницу подрезкой.

Шаг 2. Установить центральную опору или конёк

Для шатровой крыши ставят временную или постоянную центральную стойку, которая задаёт высоту вершины. Для вальмовой — коньковый брус на стойках. Высота вершины или конька определяет уклон скатов, поэтому её выставляют по проекту и надёжно фиксируют временными раскосами, чтобы конструкция не сместилась при установке стропил.

Шаг 3. Поставить диагональные стропила

Их устанавливают от углов обвязки к вершине или к концам конька. Сначала делают шаблон одного стропила, примеряют, затем изготавливают остальные по шаблону. Так все скаты получаются одинаковыми. Перед окончательным креплением проверьте, что вершина находится точно над центром обвязки: натяните шнуры по диагоналям или опустите отвес. Смещённая вершина делает скаты разными по ширине, и это заметно даже издалека.

Шаг 4. Установить рядовые стропила и нарожники

Рядовые стропила вальмовой крыши идут от обвязки к коньку. Короткие нарожники опираются на диагональные стропила. Их длина постепенно уменьшается к углам, поэтому каждый нарожник подгоняют по месту. Удобно размечать нарожники парами для соседних скатов: так они получаются симметричными, а рёбра — прямыми.

Шаг 5. Обрешётка и гидроизоляция

По стропилам укладывают обрешётку под выбранный материал. Для мягкой кровли нужен сплошной настил с подкладочным ковром, для металлочерепицы — разреженная обрешётка и плёнка. Порядок работ разобран в материале про кровлю беседки своими руками.

Шаг 6. Кровля и рёбра

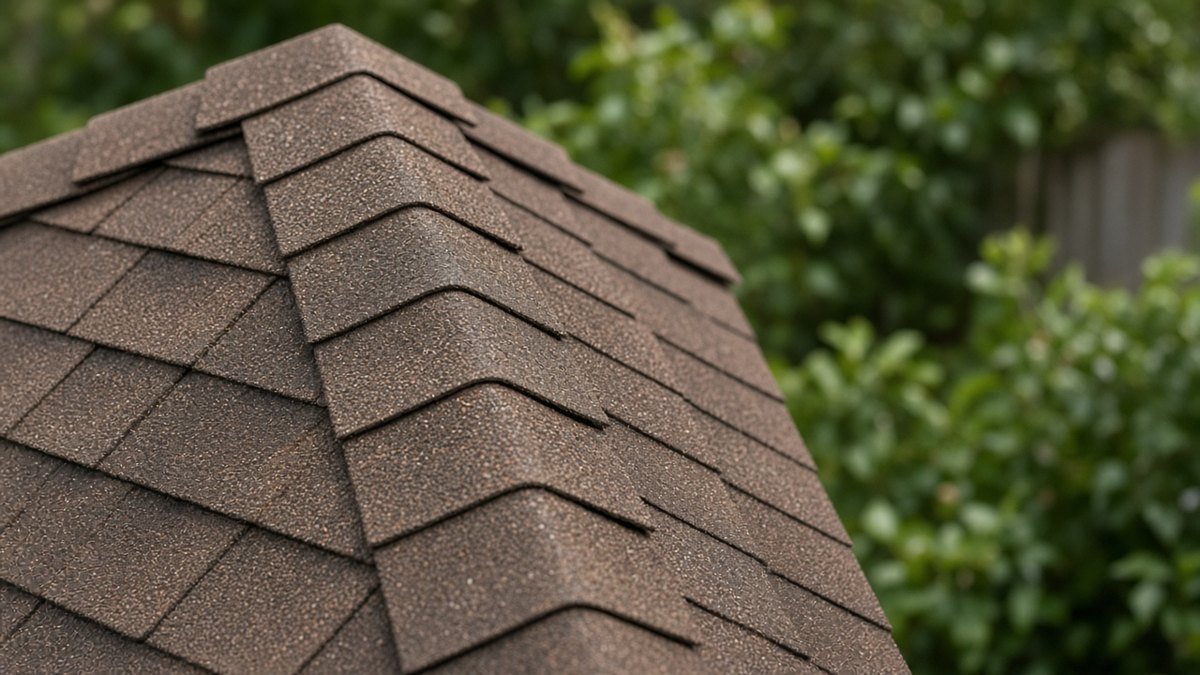

Кровельный материал укладывают скат за скатом, подрезая по рёбрам. Рёбра закрывают коньковыми элементами с перехлёстом сверху вниз, чтобы вода не затекала. Вершину шатровой крыши закрывают отдельным колпаком или специальным элементом из комплекта кровли: это самое уязвимое место, и экономить на нём не стоит.

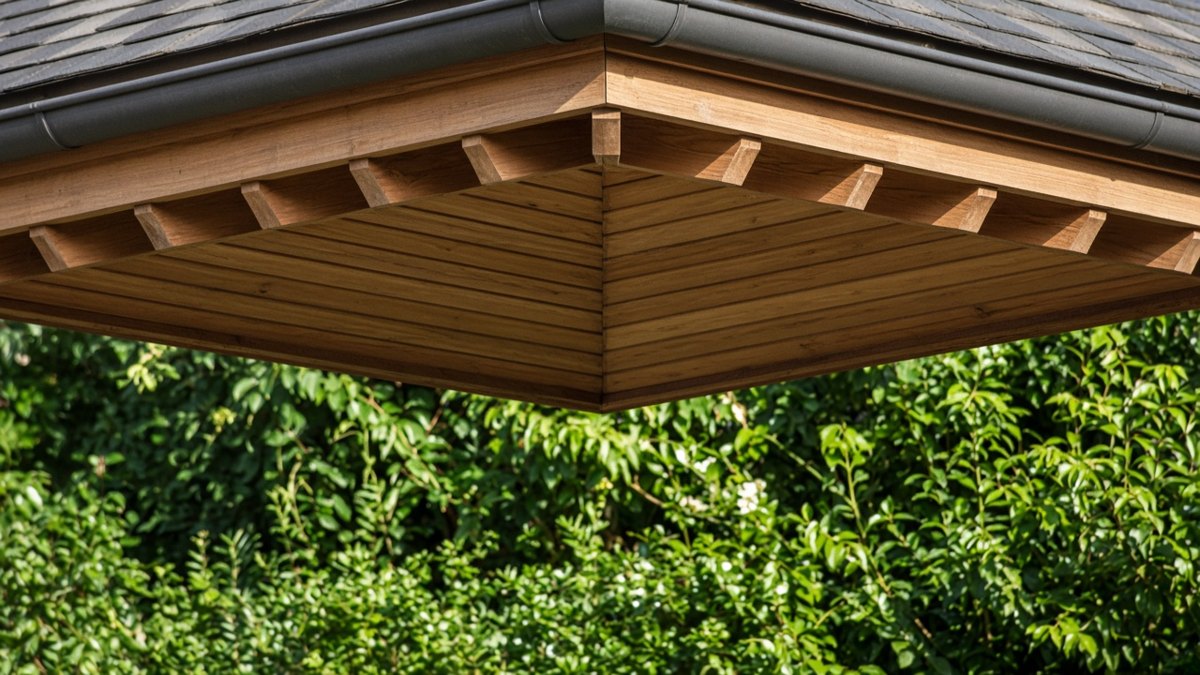

Шаг 7. Свесы, подшивка и водосток

Подшивка свесов защищает стропила от влаги и птиц, а водосток не даёт воде стекать прямо у стоек. В подшивке оставляют небольшие вентиляционные зазоры, чтобы под кровлей не скапливался конденсат.

Примеры из практики

Пример 1. Квадратная беседка с шатровой крышей. Беседка три на три метра, крыша из гибкой черепицы по сплошному настилу. Вершину собрали на центральной бабке, к которой крепятся четыре диагональных стропила. Крыша пережила несколько снежных зим без прогибов, рёбра не протекают. Свесы сделали широкими, поэтому даже при косом дожде пол беседки остаётся сухим, а стойки не темнеют снизу.

Пример 2. Прямоугольная беседка, где поставили шатёр. Хозяин решил сделать шатровую крышу над прямоугольником. Скаты получились с разным уклоном, длинные стороны выглядели почти плоскими, а кровля на них протекала в сильный дождь. Крышу переделали на вальмовую с коньком, используя часть старых стропил. Переделка заняла почти столько же времени, сколько первая сборка, поэтому форму крыши стоит выбирать по плану беседки ещё на этапе чертежа.

Пример 3. Разошедшиеся стойки. В беседке с вальмовой крышей не сделали затяжек, а верхняя обвязка была собрана на гвоздях. Через два сезона стойки заметно разошлись наружу, по углам появились щели. Бригада поставила затяжки и усилила узлы обвязки металлическими пластинами, после чего движение прекратилось. Щели в углах заделали, а кровлю на рёбрах пришлось частично перебрать, потому что при движении каркаса коньковые элементы сместились.

Пример	Ошибка или решение	Результат
Шатёр на квадрате	Вершина на бабке	Крыша без прогибов
Шатёр на прямоугольнике	Разные уклоны	Переделка на вальмовую
Нет затяжек	Распор стоек	Затяжки и усиление узлов

Как проверить результат

• Скаты ровные, без провалов и горбов, рёбра прямые.
• После сильного дождя нет протечек по рёбрам и в вершине.
• Стойки беседки остаются вертикальными, щели в углах не появляются.
• Свесы закрыты подшивкой, вода уходит в водосток или далеко от стоек.
• Весной после снежной зимы нет прогибов стропил.

Частые ошибки

• Шатровая крыша на прямоугольном плане. Даёт разные уклоны и плохой сток.
• Диагональные стропила того же сечения, что и рядовые. Они перегружены и прогибаются.
• Нет решения против распора. Стойки расходятся, каркас расшатывается.
• Небрежные рёбра. Без нормального перехлёста коньковых элементов вода затекает в стыки.
• Уклон меньше допустимого для кровли. Материал протекает, гарантия производителя не действует.
• Работа на высоте без страховки. Падение с крыши беседки — реальная травма даже при небольшой высоте.

Когда звать специалиста

Кровельщиков или плотников стоит позвать, если нет опыта сборки стропильных систем, беседка большая, регион снежный, крыша многоскатная или планируется тяжёлая кровля. Если на готовой крыше появились прогибы, она «гуляет» или стойки расходятся, нужна оценка специалиста. Очищать крышу от снега и ремонтировать кровлю на высоте также безопаснее поручить тем, у кого есть страховочное снаряжение. Похожие признаки разобраны в материале про просевшую крышу беседки.

Частые вопросы

Что лучше для квадратной беседки: шатровая или двускатная крыша?
Шатровая лучше защищает от косого дождя и смотрится цельно. Двускатная проще и дешевле, но оставляет открытые фронтоны.

Какая кровля подходит для четырёхскатной крыши?
Чаще всего гибкая черепица: её удобно подрезать по треугольным скатам. Металлочерепица даёт больше отходов.

Нужна ли центральная стойка в шатровой крыше?
В вершине нужен прочный узел. Часто его делают на короткой бабке, к которой крепятся диагональные стропила.

Можно ли собрать такую крышу самому?
При опыте плотницких работ и надёжных подмостях — да. Без опыта лучше поручить сборку стропил бригаде.

Почему протекают рёбра?
Чаще всего из-за неправильного перехлёста коньковых элементов или недостаточного уклона.

Нужен ли водосток на беседке с четырёхскатной крышей?
Желателен: вода стекает со всех четырёх сторон, и без водостока размывает землю вокруг беседки и мочит стойки.

Коротко

Четырёхскатная крыша защищает беседку со всех сторон и хорошо держит ветер. Она сложнее двускатной, но при правильной сборке служит долго и не требует частого ремонта. Для квадрата выбирают шатровую, для прямоугольника — вальмовую. Проверьте уклон, усиление диагональных стропил, узел вершины и защиту от распора. Собирайте по шаблону, аккуратно закрывайте рёбра и не работайте на высоте без страховки.
