Каркас беседки своими руками: обвязка, стойки, узлы

Каркас беседки — это не про большие нагрузки. Снег на небольшой кровле и ветер в парусной открытой конструкции — вот и всё, что нужно выдержать. Настоящая задача другая: собрать жёсткую и геометрически правильную коробку, которая не поведёт за сезон и на которую нормально ляжет кровля.

Разберём по узлам.

Что определяет прочность каркаса

Три вещи, в порядке значимости для самостроя.

Геометрия. Прямые углы, равные диагонали, вертикальные стойки. Перекошенный каркас невозможно закрыть кровлей без подгонки, а остекление в него не встанет вообще.

Жёсткость в плоскости. Четыре стойки и обвязка сверху — это шарнирный параллелограмм, который складывается от бокового усилия. Жёсткость даёт не сечение бруса, а раскосы и связи.

Узлы. Крепление стойки к обвязке решает больше, чем толщина самой стойки. Брус, посаженный на два самореза, работает не как брус, а как шарнир.

Сечения элементов определяются пролётами и нагрузками. Для типовой дачной беседки их берут из проверенного проекта, для нестандартной — считают, особенно если кровля тяжёлая или снеговой район серьёзный.

Пиломатериал: сечения, сорт, влажность

Влажность. Главный практический вопрос. Пиломатериал естественной влажности дешевле и доступнее, но он сохнет прямо в конструкции: даёт усушку, крутит, раскрывает узлы. Сухая строганая древесина стабильнее и дороже.

Если берёте естественную влажность — закладывайте в план повторную протяжку крепежа через сезон и не делайте сразу жёсткое остекление.

Сорт. Для несущих элементов важны не эстетические сучки, а отсутствие сквозных трещин, гнили, обзола и выпадающих сучков в зоне работы на изгиб. Для ограждения и обшивки требования мягче.

Порода. Хвойная древесина — стандарт для каркаса. Лиственница устойчивее к влаге и уместна в нижней обвязке, но тяжелее в работе.

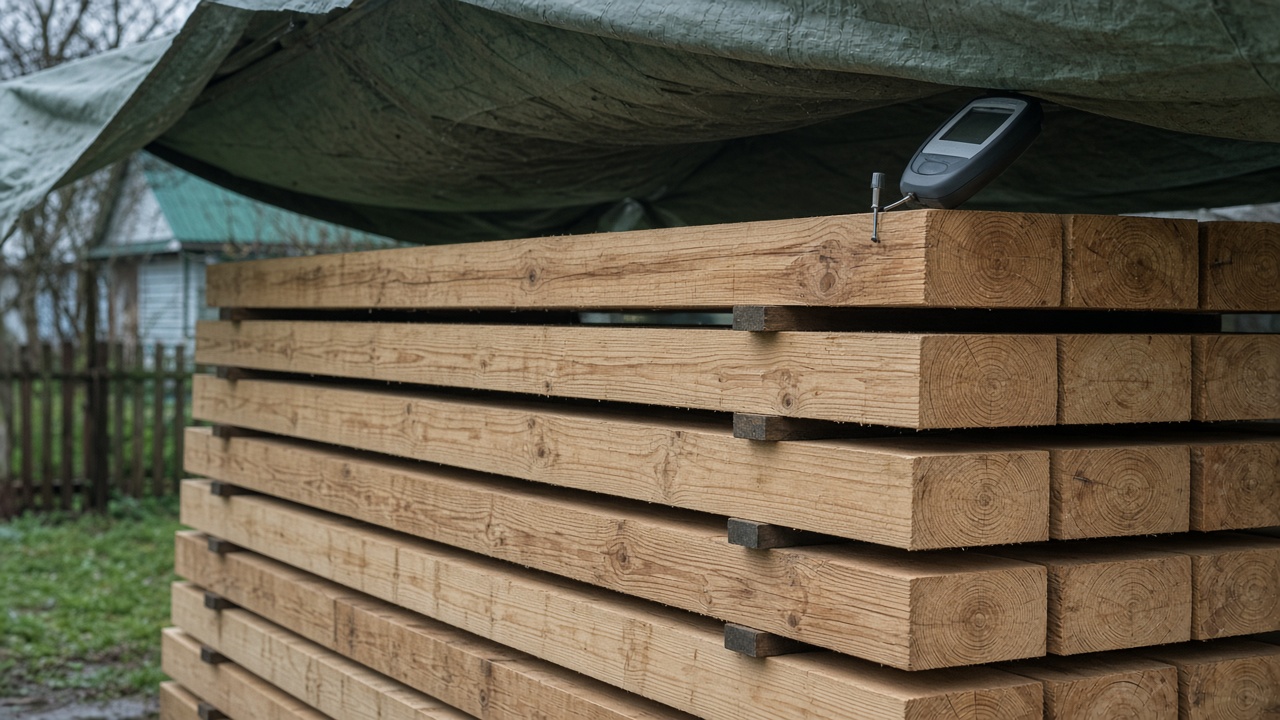

Хранение до сборки. Пиломатериал держат в штабеле с прокладками, под навесом, не на земле. Брус, полежавший неделю в куче под дождём, потом даёт винт.

Обработка до сборки. Антисептик наносят на все стороны до монтажа, включая торцы. После сборки половина поверхностей недоступна.

Нижняя обвязка

Уровень, задающий геометрию всей постройки.

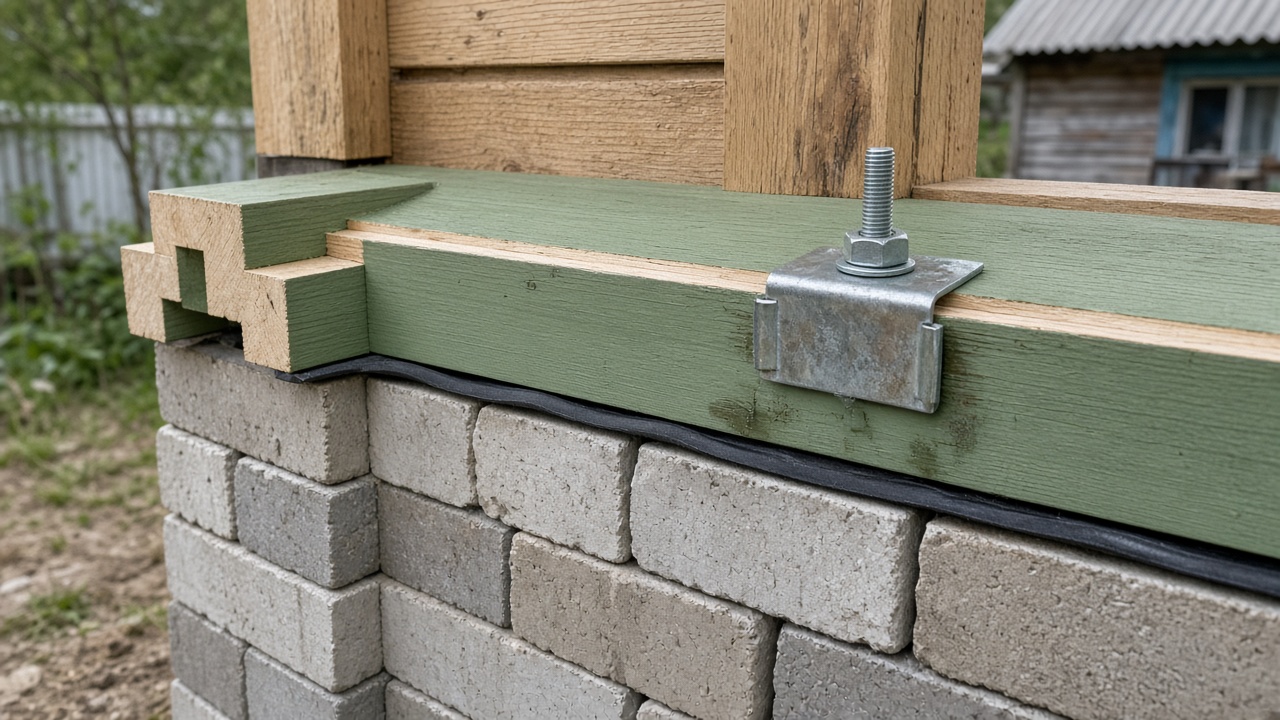

Гидроизоляция. Между опорой и брусом — отсечный слой. Прямой контакт с бетоном означает влагу в древесине.

Сборка по углам. Углы соединяют в полдерева, в лапу или через накладные пластины. Стык «в торец на саморез» не держит и расходится.

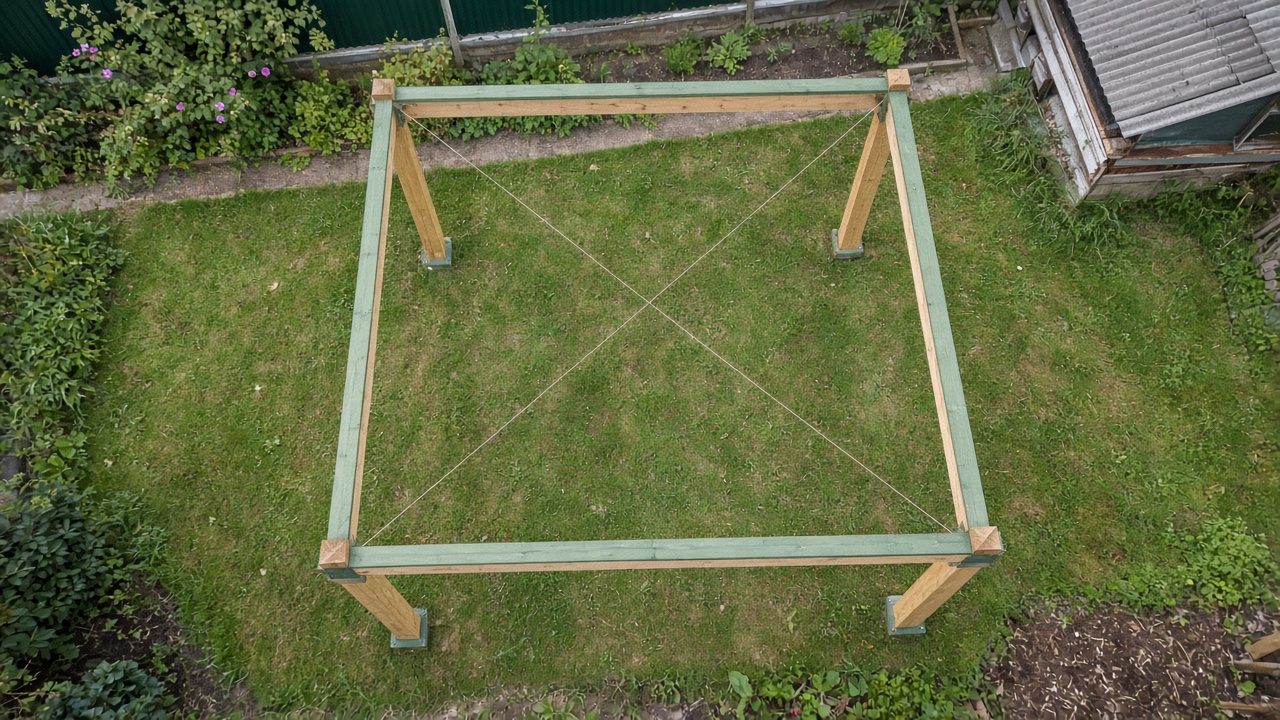

Проверка диагоналей. До окончательной фиксации: разница диагоналей исправляется сдвигом, и только на этом этапе.

Крепление к основанию. Через анкеры, шпильки или закладные пластины. Обвязка, которая просто лежит на блоках, сдвигается при боковых нагрузках.

Уровень. Проверяют по всему периметру и по диагоналям, а не по одной стороне. Ошибки в основании компенсируют здесь, см. основание под беседку.

Лаги пола обычно врезают или подвешивают на кронштейнах к обвязке. Это делают до установки стоек, пока доступ свободен.

Стойки: установка и раскрепление

Стойка стоит над опорой. Не между опорами и не «примерно там». Нагрузка должна идти сверху вниз по прямой.

Узел низа. Варианты: врубка в обвязку, крепление уголками с двух сторон, регулируемые опоры-башмаки, металлические анкерные держатели. Требование одно: узел должен работать не только на сжатие, но и на опрокидывание.

Вертикаль по отвесу или уровню в двух плоскостях. Стойка, вертикальная «с фасада», часто завалена вбок.

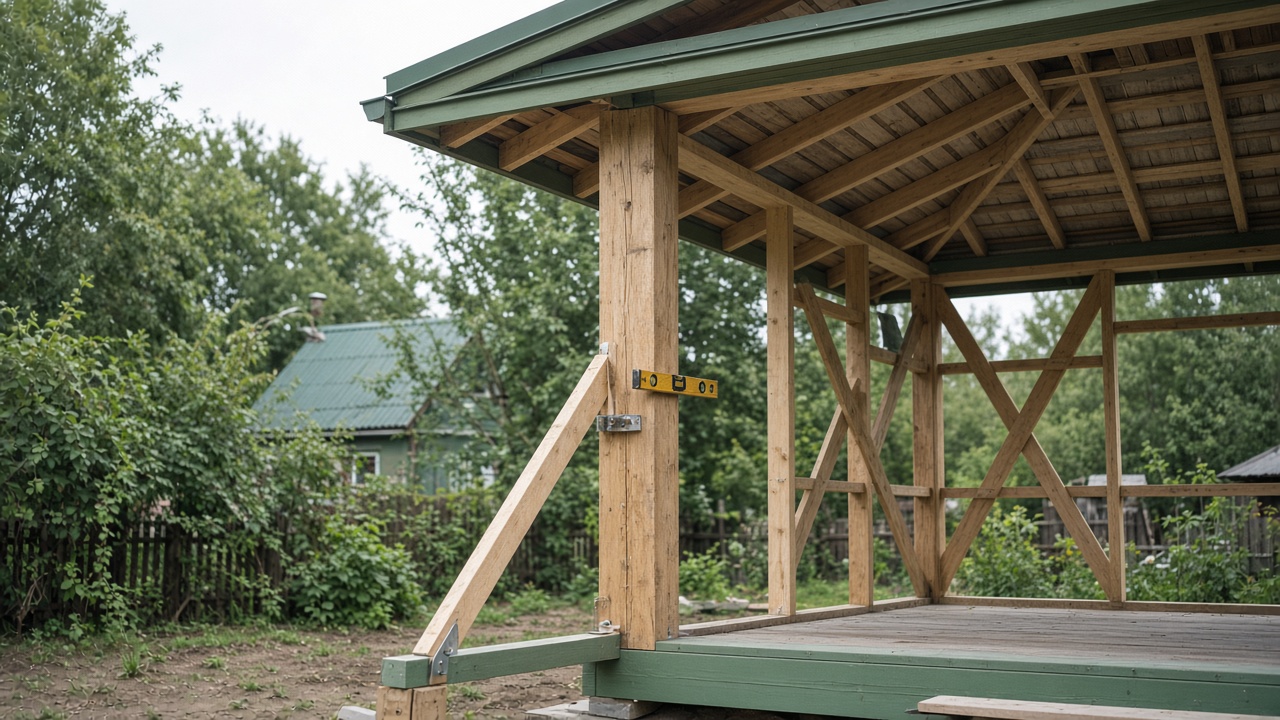

Временные укосины. Каждая установленная стойка сразу раскрепляется временными досками к обвязке в двух направлениях. Без этого каркас разъедется на первом же порыве ветра.

Одинаковая длина. Стойки нарезают по одному шаблону, а не по отдельным замерам, иначе верхняя обвязка получится волнистой.

Работа вдвоём. Установка и раскрепление стойки одному человеку неудобны и небезопасны; струбцины частично заменяют вторые руки.

Раскосы и жёсткость

Самая недооценённая часть самостроя.

Открытая беседка — это парус: боковой ветер даёт горизонтальное усилие, которое некому воспринять. Жёсткость обеспечивают:

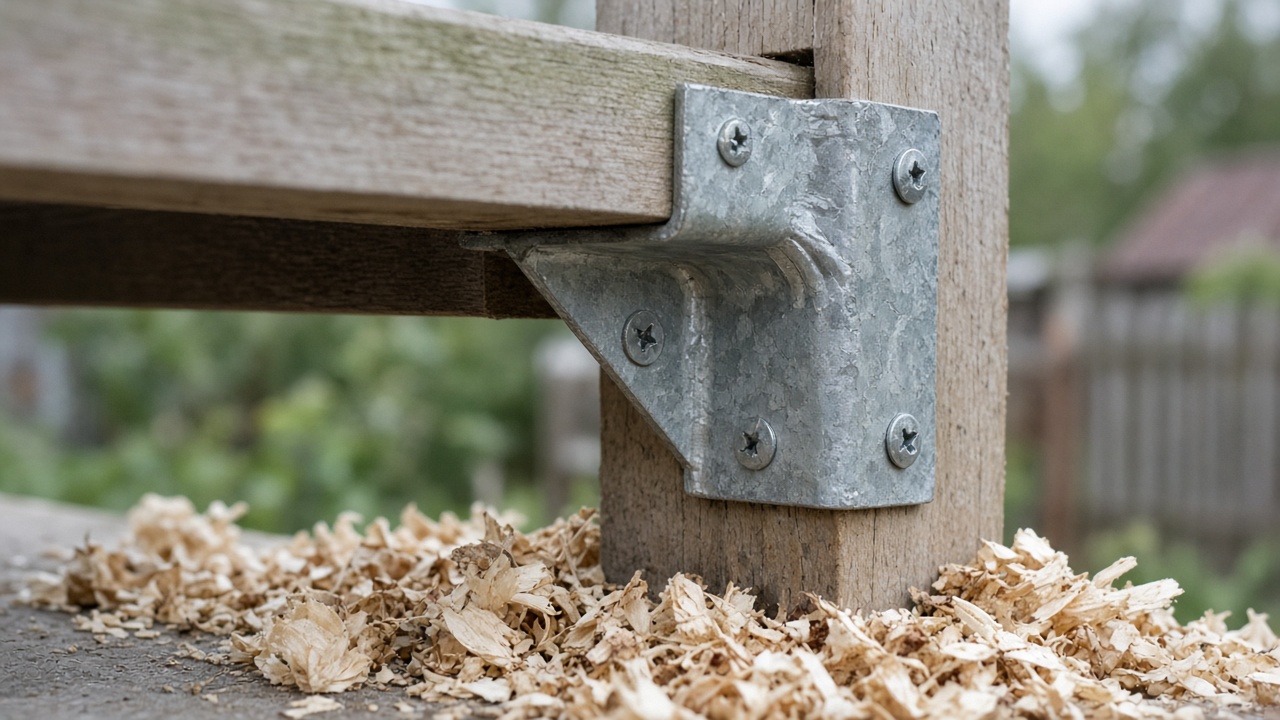

• Угловые укосины (косынки) между стойкой и верхней обвязкой — самый простой и действенный вариант, видимый элемент дизайна.
• Раскосы в плоскости стен — диагональные элементы, работающие на сжатие и растяжение.
• Ограждение как связь. Перила и балясины, закреплённые правильно, добавляют жёсткости нижней части.
• Обшивка части стен — глухая стена с одной стороны (обычно с наветренной) резко повышает устойчивость.
• Жёсткая кровельная плоскость — обрешётка, работающая как диск.

Минимум для открытой беседки — укосины во всех углах в двух направлениях. Симметрия важна: раскосы только с одной стороны создают перекос.

Отдельно: шатающаяся беседка не «притрётся». Если конструкция играет при усилии рукой — она играет и под ветром, и узлы разбиваются.

Верхняя обвязка

Соединения по углам — как в нижней обвязке: в полдерева, вполулапу или через накладки. Торцевые стыки на саморезах не работают.

Стыки в пролёте размещают над стойками, а не в середине пролёта.

Горизонт проверяют по всему периметру до крепления: верхняя обвязка — это база для кровли, и её кривизна перейдёт в стропила.

Крепление стойки к обвязке — на болты или глухари с шайбами, дополнительно уголками. Именно этот узел воспринимает ветровое опрокидывание.

Вынос под свес. Если кровля будет со свесом, продумайте, что именно его формирует: вылет стропил или отдельные кобылки. Свес защищает конструкцию и пол от косого дождя, см. кровлю беседки.

Крепёж: что чем соединять

Узел	Чем крепить	Чем не стоит
Обвязка к основанию	Анкер, шпилька, закладная пластина	Ничем, «своим весом»
Угол обвязки	Врубка плюс глухари/болты	Один саморез в торец
Стойка к нижней обвязке	Металлический башмак или уголки с двух сторон	Гвозди наискось
Стойка к верхней обвязке	Глухари с шайбой, уголки	Тонкие саморезы
Укосина	Глухари или болты	Финишные саморезы
Обрешётка	Оцинкованные гвозди или саморезы	Чёрные саморезы
Ограждение	Саморезы по дереву нужной длины	Мебельные конфирматы

Общее правило: чёрные фосфатированные саморезы для несущих узлов не подходят — они хрупкие на срез и корродируют. Для наружных конструкций берут оцинкованный или нержавеющий крепёж и пластины с антикоррозийным покрытием.

Второе правило: под глухари в плотной древесине сверлят направляющее отверстие. Иначе брус трескается по волокну, и узел ослаблен с самого начала.

Порядок сборки и типовые сложности

1. Отсечная гидроизоляция по опорам.
2. Сборка нижней обвязки на земле или по месту, проверка диагоналей, крепление к основанию.
3. Врезка или подвеска лаг пола (настил позже).
4. Нарезка стоек по единому шаблону.
5. Установка угловых стоек с временным раскреплением.
6. Установка промежуточных стоек.
7. Монтаж верхней обвязки, контроль горизонта и диагоналей.
8. Установка постоянных укосин, снятие временных.
9. Контрольная проверка вертикалей и жёсткости.
10. Переход к кровле.

Типовые сложности:

• Каркас «поплыл» после снятия временных укосин — значит, постоянных связей мало или они несимметричны.
• Верхняя обвязка не села на все стойки — стойки разной длины; правильное решение переделать, а не подложить.
• Брус повело за неделю — естественная влажность плюс солнце с одной стороны; закрывайте конструкцию и не затягивайте с кровлей.
• Крепёж ослаб к следующему сезону — нормально для древесины естественной влажности, узлы протягивают.
• Углы не 90° — проверяйте диагонали на каждом уровне, а не один раз в начале.

Краткий итог

• Прочность каркаса беседки определяется геометрией, жёсткостью и качеством узлов, а не толщиной бруса.
• Пиломатериал естественной влажности требует повторной протяжки крепежа и терпимости к усушке; сухой стабильнее.
• Антисептик наносят до сборки, включая торцы; после монтажа половина поверхностей недоступна.
• Нижняя обвязка ставится по отсечной гидроизоляции и крепится к основанию, а не лежит свободно.
• Стойки ставят над опорами, режут по общему шаблону и сразу раскрепляют временными укосинами.
• Постоянные укосины во всех углах обязательны: открытая беседка — парус, и без связей она складывается.
• Несущие узлы собирают на болты и глухари с оцинкованным крепежом; чёрные саморезы здесь неуместны.

Дальше: кровля беседки, порядок работ.
