Геодезическая съёмка участка: зачем нужна и как заказать

Проблема: хозяева купили участок и собираются строить дом. Проектировщик просит топосъёмку, газовая служба — ситуационный план, а сосед уверяет, что забор стоит не по границе. Хозяева не понимают, чем геодезическая съёмка отличается от межевания, зачем платить за неё, если границы уже есть в реестре, и что делать с готовым планом. В итоге съёмку заказывают в последний момент или пропускают, а потом дом оказывается ближе к границе, чем нужно, фундамент — на неожиданном перепаде, а ввод коммуникаций упирается в чужую трубу.

Короткий ответ: геодезическая, или топографическая, съёмка — это план участка с рельефом, высотами, строениями, деревьями, коммуникациями и границами. Она нужна для проектирования дома, привязки фундамента, планировки рельефа, водоотвода и подключения сетей. Межевание устанавливает юридические границы участка, а топосъёмка показывает, что на нём находится и какой у него рельеф. Заказывать съёмку лучше до проекта дома. Делает её геодезист или инженерно-изыскательская организация; хозяин готовит документы, доступ на участок и сведения о сетях. Готовый план проверяют: границы, масштаб, высоты, сети, дата съёмки.

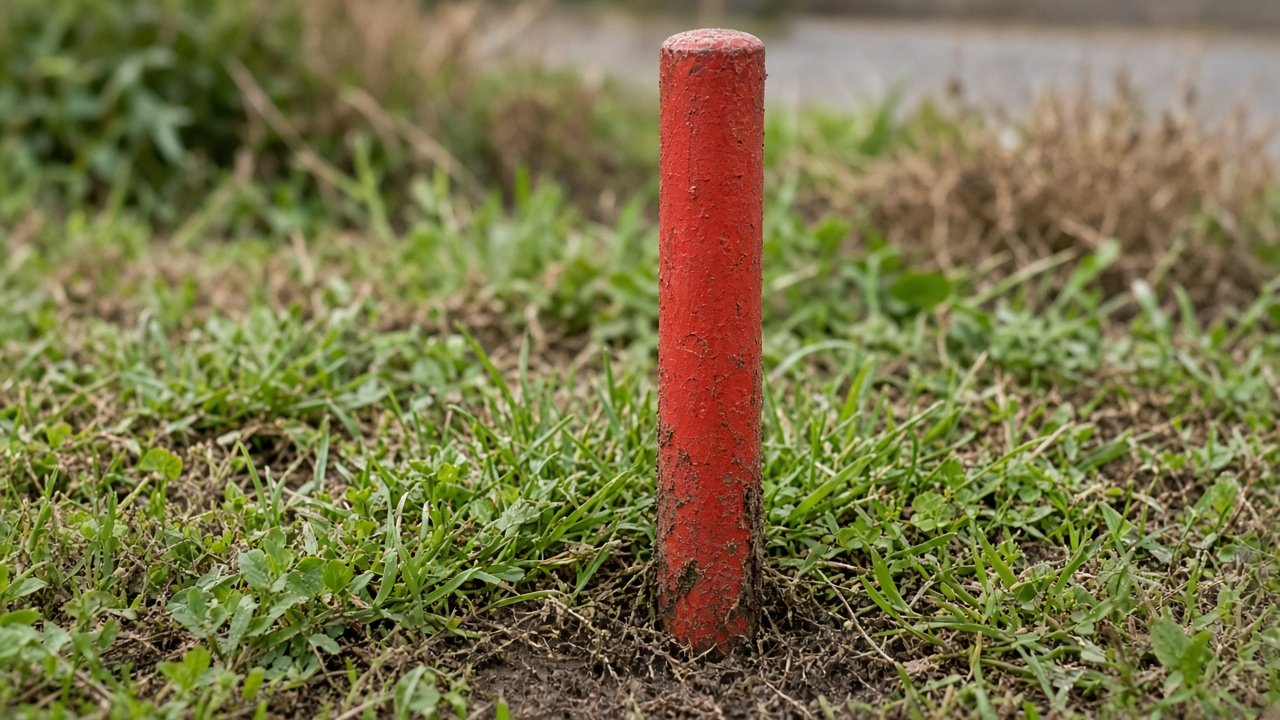

На фото. Красная геодезическая вешка-метка, воткнутая в траву на участке крупным планом.

Что такое геодезическая съёмка

Геодезическая съёмка участка — это измерения на местности с помощью геодезического оборудования и подготовка по ним плана. Для частного строительства чаще всего заказывают топографическую съёмку в масштабе, удобном для проектирования. На плане показывают рельеф горизонталями и отметками высот, границы участка по данным реестра, строения, заборы, деревья, дороги, колодцы, опоры и видимые сети. Подземные сети наносят по данным эксплуатирующих организаций и по видимым признакам — люкам, колодцам, выходам.

Термин «геодезическая съёмка» в разговоре часто используют и для других работ: выноса границ, разбивки осей дома, исполнительной съёмки. Это разные услуги, и в договоре важно указать, что именно нужно.

Чем съёмка отличается от межевания и выноса границ

Работа	Что даёт	Кто делает	Когда нужна
Межевание	юридические границы участка в реестре	кадастровый инженер	при оформлении участка, споре о границах
Вынос границ в натуру	точки границ на местности	кадастровый инженер или геодезист	перед забором и стройкой
Топографическая съёмка	план с рельефом, строениями и сетями	геодезист, изыскательская организация	перед проектом дома и сетей
Разбивка осей	оси дома на местности	геодезист	перед фундаментом
Исполнительная съёмка	фактическое положение построенного	геодезист	после фундамента, сетей, дома

Подробнее о юридических границах — в статье межевание участка. Как дом и участок попадают в реестр, описано в статье кадастровый учёт.

Зачем топосъёмка при строительстве дома

Проектировщику план нужен, чтобы правильно расположить дом с учётом отступов, рельефа и сетей. Без высот невозможно правильно задать уровень пола первого этажа, отметку фундамента и уклоны водоотвода. Конструктор оценивает перепады высот, чтобы выбрать тип фундамента и решить, нужна ли подпорная стенка или подсыпка. Специалисты по сетям используют план, чтобы трассировать водопровод, канализацию, электричество и газ.

Топосъёмка помогает заранее увидеть проблемы: низину, где будет стоять вода, овраг, крутой склон, деревья в пятне застройки, опору или трубу, которая мешает дому. Исправить это на бумаге гораздо проще, чем на стройке.

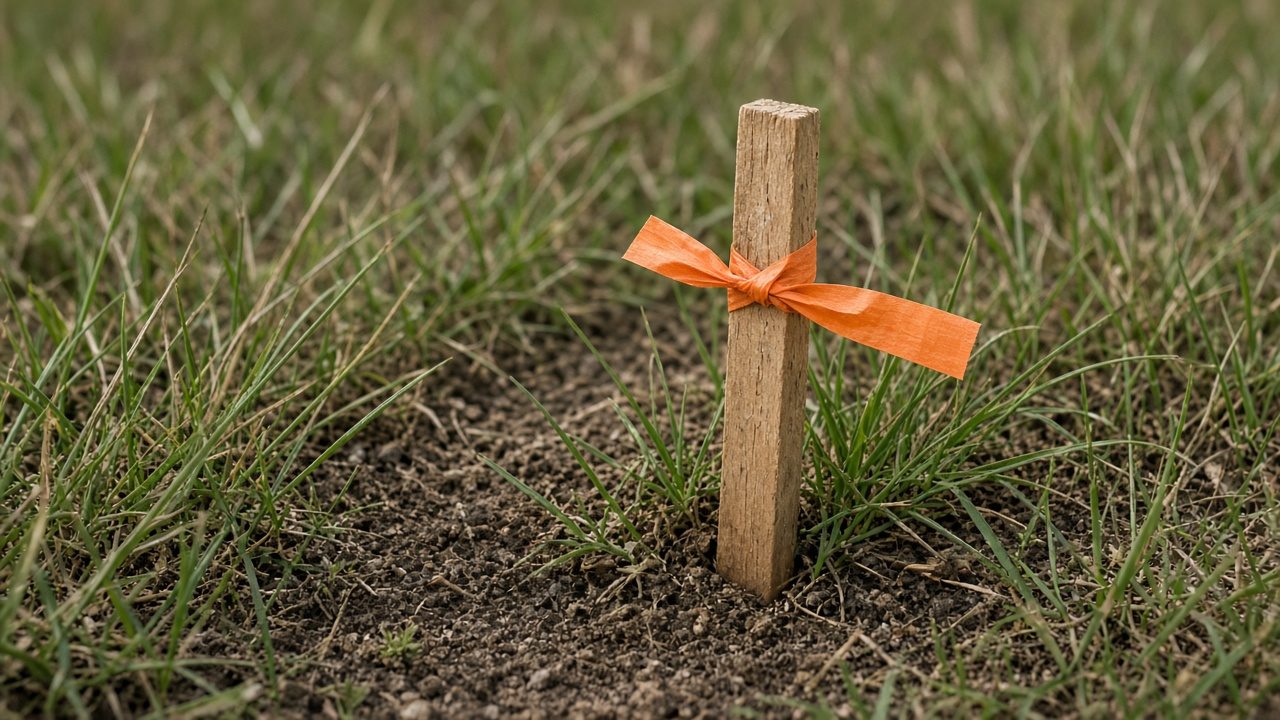

На фото. Деревянный колышек с оранжевой сигнальной лентой в земле на краю участка.

Что входит в съёмку

Элемент плана	Зачем нужен	На что обратить внимание
Рельеф и высоты	уровень пола, фундамент, водоотвод	шаг горизонталей и точек
Границы участка	отступы дома и построек	совпадение с реестром
Строения и заборы	взаимное расположение	фактическое положение
Деревья	планировка и пятно застройки	крупные деревья отмечены
Видимые сети	трассы ввода и охранные зоны	люки, опоры, колодцы
Подземные сети	безопасность работ	данные организаций
Соседние объекты	отступы и пожарные разрывы	дома, бани, колодцы у границы

Как заказать съёмку

Найдите геодезиста или изыскательскую организацию. Уточните, какой масштаб и состав плана нужны проектировщику, газовой службе или другим организациям: требования могут различаться. Подготовьте выписку из реестра на участок с границами, сведения о существующих постройках, информацию о сетях, если она есть. Договоритесь о доступе на участок; если участок зарос травой или кустарником, его иногда приходится подготовить.

В договоре укажите: состав работ, масштаб, формат результата (бумажный и электронный), сроки, систему координат и высот, нужно ли согласование сетей с организациями. Попросите показать пример готового плана. Как в целом читать договор подряда и на что обращать внимание, описано в разделе документов.

Подготовка участка

Перед выездом геодезиста скосите высокую траву, обозначьте известные колодцы, люки, выходы труб и кабелей. Откройте доступ к границам: если забор закрыт, договоритесь о проходе. Если на участке есть старые фундаменты, ямы, заваленные колодцы, расскажите о них. Чем больше информации геодезист получит, тем точнее план.

Как проверить готовый план

Проверьте, что на плане правильные границы и они совпадают с реестром. Посмотрите масштаб и дату съёмки: старый план может не отражать новые постройки. Сверьте положение строений, заборов и деревьев с реальностью. Проверьте, что указаны высоты и рельеф достаточно подробно. Сети должны быть нанесены и подписаны. Если что-то не совпадает, обсудите с геодезистом до передачи плана проектировщику.

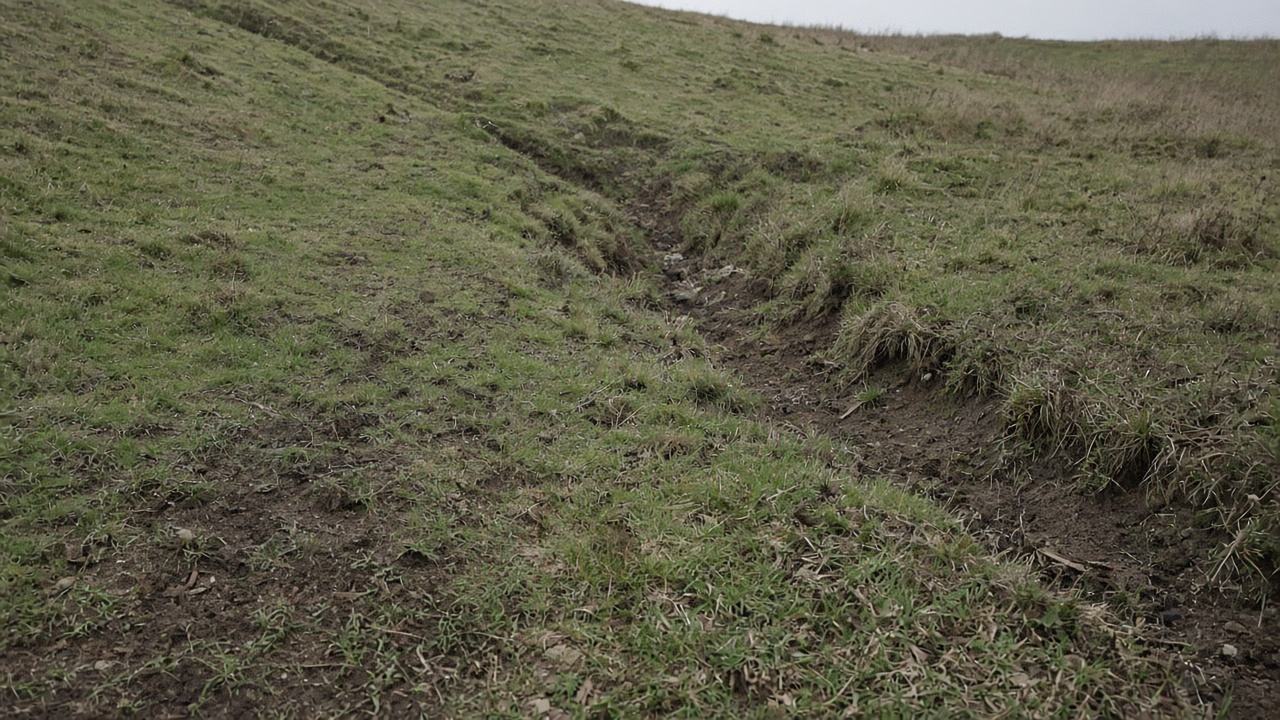

На фото. Склон участка, спускающийся к заросшему травой оврагу, вид вниз по рельефу.

Сколько действует съёмка

Топосъёмка отражает участок на момент измерений. Если после неё на участке или рядом построили дома, проложили сети, изменили рельеф, план устаревает. Многие организации принимают съёмку только определённого срока давности. Уточните требования у тех, кому план нужен. Перед стройкой лучше иметь свежий план.

Разбивка осей и исполнительная съёмка

После проекта геодезист выносит оси дома на участок по плану. Это отдельная работа, о ней подробно — в статье разбивка осей. После фундамента, сетей и дома делают исполнительную съёмку: она показывает, где фактически всё построено. Исполнительная съёмка пригодится для кадастрового учёта дома, подключения сетей и споров с соседями.

Кому и для чего нужен план

Кто запрашивает	Для чего	Что важно уточнить
Проектировщик дома	размещение дома, отметки пола	масштаб, шаг высот
Конструктор фундамента	перепады рельефа	высоты в пятне застройки
Сетевые организации	трассы подключения	сети и охранные зоны
Ландшафтный проектировщик	дорожки, газон, водоотвод	рельеф по всему участку
Кадастровый инженер	постановка дома на учёт	исполнительная съёмка

Требования разных организаций к плану могут отличаться. Например, для проекта газоснабжения часто нужен план с определённым составом сетей и согласованиями, а ландшафтному дизайнеру достаточно рельефа и деревьев. Если вы планируете несколько работ, заказывайте план с запасом по составу, чтобы не переделывать.

Топосъёмка и рельеф: что из неё можно понять

Даже без специального образования из плана можно извлечь полезное. Горизонтали — линии равных высот. Чем ближе они друг к другу, тем круче склон. Отметки высот подписаны числами у точек. Сравнив отметки у будущего дома и у границ участка, вы поймёте, куда будет стекать вода. Если дом попадает в самую низкую точку, придётся поднимать уровень или делать водоотвод. Если участок на склоне, проектировщик решает, делать ли цоколь, террасирование или подпорную стенку.

Полезно наложить на план схему будущего дома, бани, септика, скважины и дорожек и проверить, что всё помещается с учётом отступов и рельефа. Это можно сделать с проектировщиком на первой встрече.

Съёмка и подземные сети

На участке могут проходить чужие сети: водопровод соседей, кабели, газопровод, дренаж. Их не видно с поверхности, и при стройке их легко повредить. Геодезист наносит подземные сети по видимым признакам и по сведениям эксплуатирующих организаций. Иногда для уточнения трасс используют трассоискатель. Если на плане есть охранная зона сети, в ней ограничено строительство: это нужно учитывать до проектирования, а не после.

Если вы сами прокладывали сети на участке, сообщите об этом и покажите, где они проходят. Сделайте исполнительную съёмку после прокладки новых сетей: так через несколько лет вы будете знать, где копать нельзя.

Сроки

Полевые работы на небольшом участке обычно занимают один выезд. Камеральная обработка и подготовка плана — от нескольких дней до нескольких недель, если нужно собрать сведения о сетях и согласования. Зимой при глубоком снеге съёмка рельефа может быть затруднена; уточните у геодезиста, можно ли выполнить работу в это время года. Планируйте съёмку заранее, чтобы не задерживать проект.

Хранение результатов

Храните план в бумажном и электронном виде вместе с документами на участок. Электронный файл в формате для проектировщиков позволяет работать с планом без повторных измерений. При продаже участка или дома план пригодится покупателю. Если позже возникнет спор с соседями, старые съёмки помогут показать, как всё выглядело раньше.

Как выбрать исполнителя

Ищите геодезиста или организацию с опытом работы с частными участками в вашем районе. Уточните, есть ли у них необходимые допуски для инженерных изысканий, если план нужен для официальных согласований. Попросите пример готового плана и узнайте, в каком формате будет результат. Обсудите, кто будет собирать сведения о подземных сетях и согласовывать их с организациями: это иногда занимает больше времени, чем сама съёмка. Цену сравнивайте по одинаковому составу работ: дешёвая съёмка без сетей и с редкими точками высот может оказаться бесполезной для проекта.

Что делать, если план не совпадает с реальностью

Иногда при проверке плана хозяева видят, что забор нарисован не там, сарай пропущен, а высоты не совпадают с тем, что они видят. Не принимайте такой план молча. Запишите расхождения и обсудите их с геодезистом. Часть ошибок исправляют в камеральной обработке, часть — повторным выездом. Если расхождение касается границ участка, возможна кадастровая ошибка, и тогда нужен кадастровый инженер.

Геодезия на участке со сложным рельефом

На склоне, у оврага или водоёма съёмка особенно важна. Перепады высот влияют на фундамент, водоотвод, дорожки и подпорные стенки. Геодезист снимает больше точек в зоне застройки и вдоль склона. По результатам конструктор оценивает, нужно ли укреплять склон, как сделать въезд и где разместить септик, чтобы стоки шли самотёком. На таких участках экономить на съёмке особенно рискованно.

Связь со стройкой

Хорошая съёмка экономит деньги на всех следующих этапах. Проектировщик сразу кладёт дом в правильное место, строители знают отметки и не делают лишних земляных работ, сетевики видят трассы. Плохая или отсутствующая съёмка — причина переделок: перенос дома, дополнительная подсыпка, перекладка труб. Поэтому съёмку относят к первым шагам после покупки участка, вместе с проверкой документов и межевания.

Примеры из практики

Пример 1. Съёмка после проекта. Хозяева купили типовой проект и заказали съёмку уже после. Оказалось, дом не помещается с нужными отступами. Проект пришлось менять.

Пример 2. Низина. Топосъёмка показала, что пятно застройки ниже окружающего рельефа. Уровень пола подняли, сделали водоотвод, и дом не подтапливает.

Пример 3. Старая труба. На плане обнаружилась чужая водопроводная труба через участок. Дом сдвинули, трубу учли в проекте.

Пример 4. Забор не по границе. Съёмка показала, что старый забор стоит на полметра на участке соседа. Вопрос решили заранее, до стройки.

Пример 5. Устаревший план. Хозяева использовали план пятилетней давности. На нём не было новой ЛЭП у границы. Пришлось делать новую съёмку.

Пример 6. Септик самотёком. На участке со склоном съёмка показала, что место под септик, выбранное хозяевами, выше выпуска из дома. Септик перенесли вниз по склону, и стоки пошли самотёком без насоса.

Пример 7. Сети соседей. Перед прокладкой водопровода хозяева сверились с планом и нашли кабель соседа вдоль границы. Траншею сместили, кабель не повредили, конфликта с соседом не было.

Пример 8. Исполнительная съёмка. После прокладки своих сетей хозяева заказали исполнительную съёмку. Через несколько лет при устройстве беседки по ней быстро нашли, где нельзя копать.

Пример 9. Деревья в пятне застройки. План показал две крупные берёзы прямо у будущей стены. Дом немного развернули, деревья сохранили, а корни не помешали фундаменту.

Частые ошибки

Заказывать съёмку после проекта.
Путать топосъёмку с межеванием.
Не уточнять требования к плану у проектировщика.
Использовать устаревший план.
Не сообщать геодезисту о сетях и старых сооружениях.
Не проверять границы на плане.
Сравнивать цены съёмки без одинакового состава работ.
Не сохранять электронный файл плана.

Когда звать специалиста

Съёмку всегда делает геодезист: самостоятельные замеры рулеткой не заменят её. Если план показывает спор о границах, нужен кадастровый инженер. Если рельеф сложный — крутой склон, овраг, высокие грунтовые воды, — нужен конструктор для выбора фундамента и подпорных стенок. Подключение газа и электричества по плану делают только профильные организации.
