Монтаж вентиляции дома: порядок работ

У вентиляции есть особенность, которая определяет весь график: воздуховод — самая крупная и самая неизгибаемая из инженерных трасс. Кабель обойдёт препятствие, труба воды тоже, а канал диаметром 160 мм с изоляцией — нет. Поэтому вентиляция заходит на объект раньше остальных сетей и фактически задаёт им маршруты.

Ниже — порядок работ и узлы, из-за которых потом появляется шум, конденсат и «система есть, а воздуха нет».

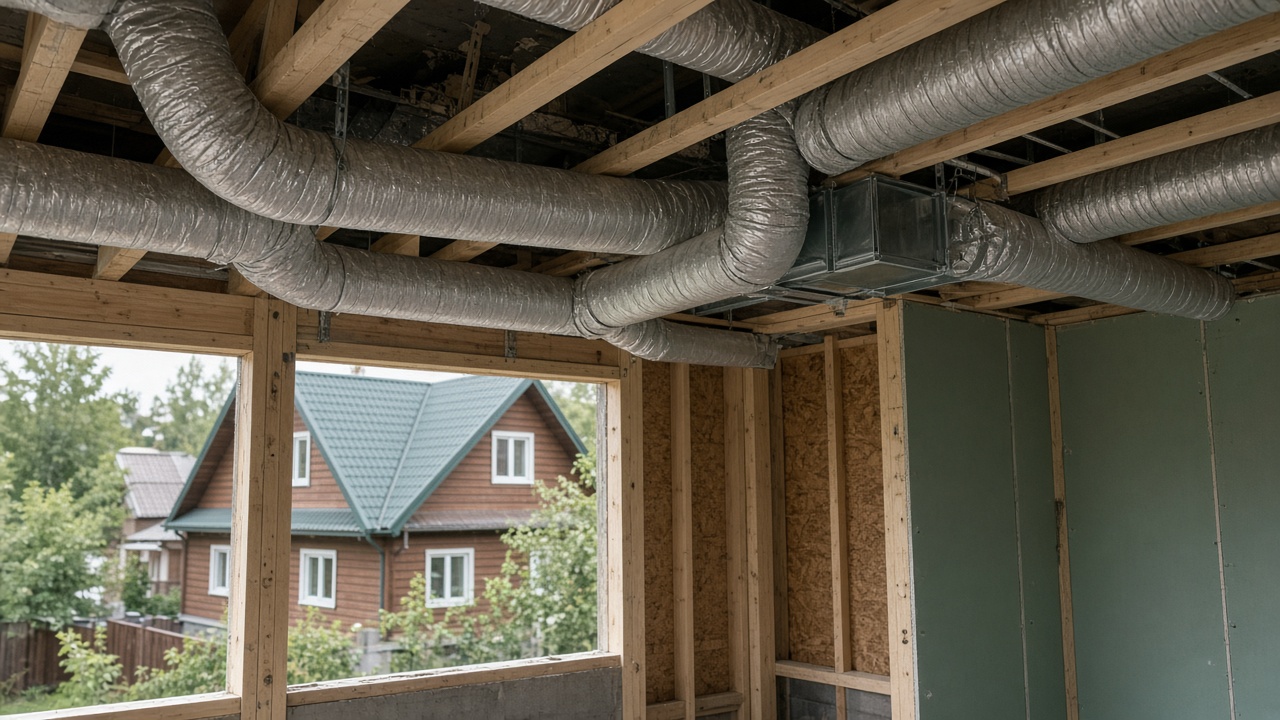

Когда заходит вентиляция

После того как закрыт тепловой контур: стены, кровля, окна и двери на месте, в доме сухо.

До разводки воды, отопления и электрики, до монтажа каркасов потолков, до стяжки, если каналы идут в полу.

Одновременно с проектной сверкой: перед первым отверстием проектировщик, монтажники и прораб проходят по трассам с планом в руках. Полчаса такой сверки экономят недели переделок.

Если вентиляцию делают в готовом доме, порядок другой: сначала обследование, затем схема с локальными решениями (клапаны, канальные вентиляторы, проветриватели), потом монтаж с минимальным вмешательством в отделку.

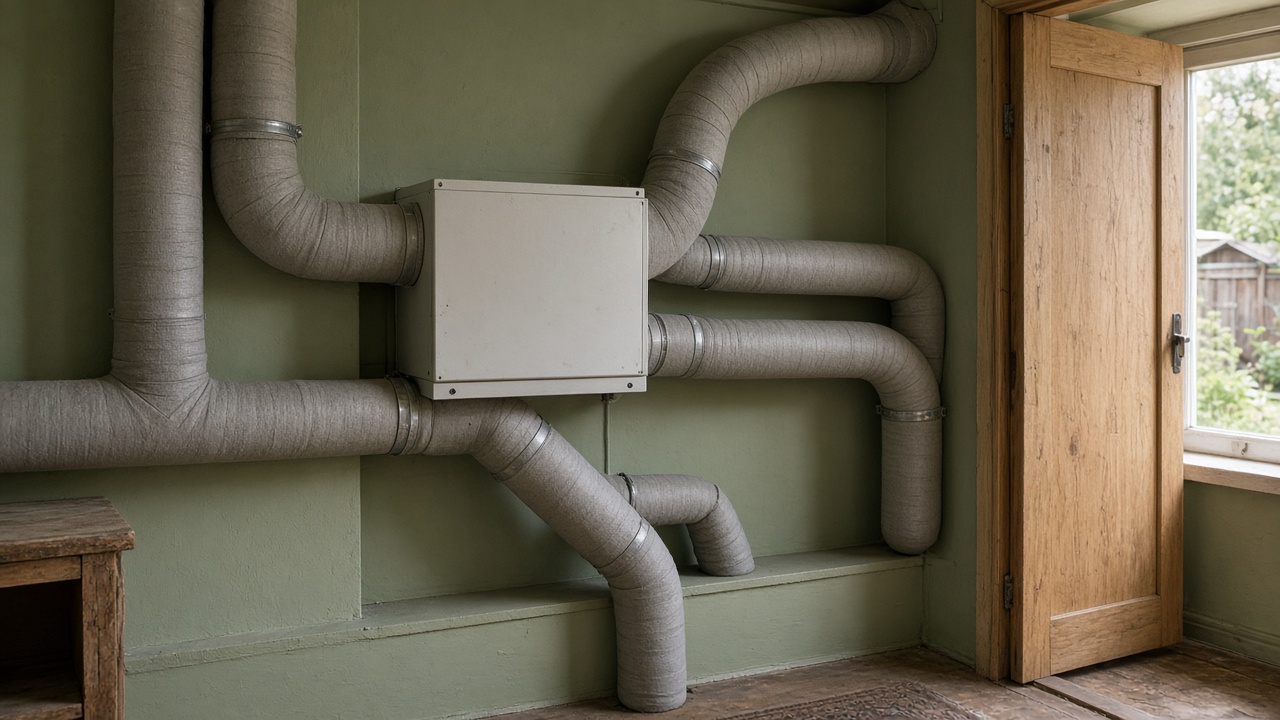

Этапы монтажа

1. Разметка трасс. По плану отмечают оси воздуховодов, места переходов через перекрытия и стены, точки выхода на фасад и кровлю. На этом же шаге фиксируют чистовую высоту потолка в коридорах — именно там обычно проходит основная магистраль.
2. Проходы через конструкции. Отверстия в перекрытиях и стенах выполняют по проекту. Проход через несущие элементы — только по согласованному решению; произвольные отверстия в конструкции недопустимы.
3. Монтаж магистралей. Жёсткие воздуховоды на подвесах с нормируемым шагом, с уклоном там, где возможен конденсат, с герметизацией стыков. Гибкий гофр — только на коротких участках подключения, а не как основной канал.
4. Ответвления и регулирующие элементы. Тройники, дроссели, шумоглушители на линиях к спальням, обратные клапаны там, где нужно исключить перетекание запаха.
5. Изоляция. Каналы, идущие по холодным зонам (чердак, неотапливаемый подпол, участок до выхода на фасад), закрывают теплоизоляцией — иначе внутри канала образуется конденсат и капает в потолок.
6. Установка оборудования. Приточно-вытяжной агрегат, канальные вентиляторы, воздухозаборные и выбросные решётки. Агрегат ставят так, чтобы фильтры менялись без демонтажа потолка.
7. Приток в жилых комнатах. Стеновые или оконные клапаны, канальные приточные диффузоры. Точки притока размещают с учётом расположения радиаторов и спальных мест.
8. Перетоки. Подрезка межкомнатных дверей или установка переточных решёток. Шаг простой, но забываемый: без него система не работает.
9. Электрика и автоматика. Питание агрегата, датчики влажности и CO₂, таймеры, выключатели. Согласуется с проектом проводки, а не «врезается» в ближайшую розетку.
10. Проверка до закрытия. Фотофиксация трасс, проверка герметичности стыков, пробный пуск вентиляторов. После зашивки потолков доступа не будет.
11. Зашивка и чистовые элементы. Решётки, диффузоры, лючки доступа к ревизионным точкам.
12. Пусконаладка с замерами. Финальный этап, о котором ниже.

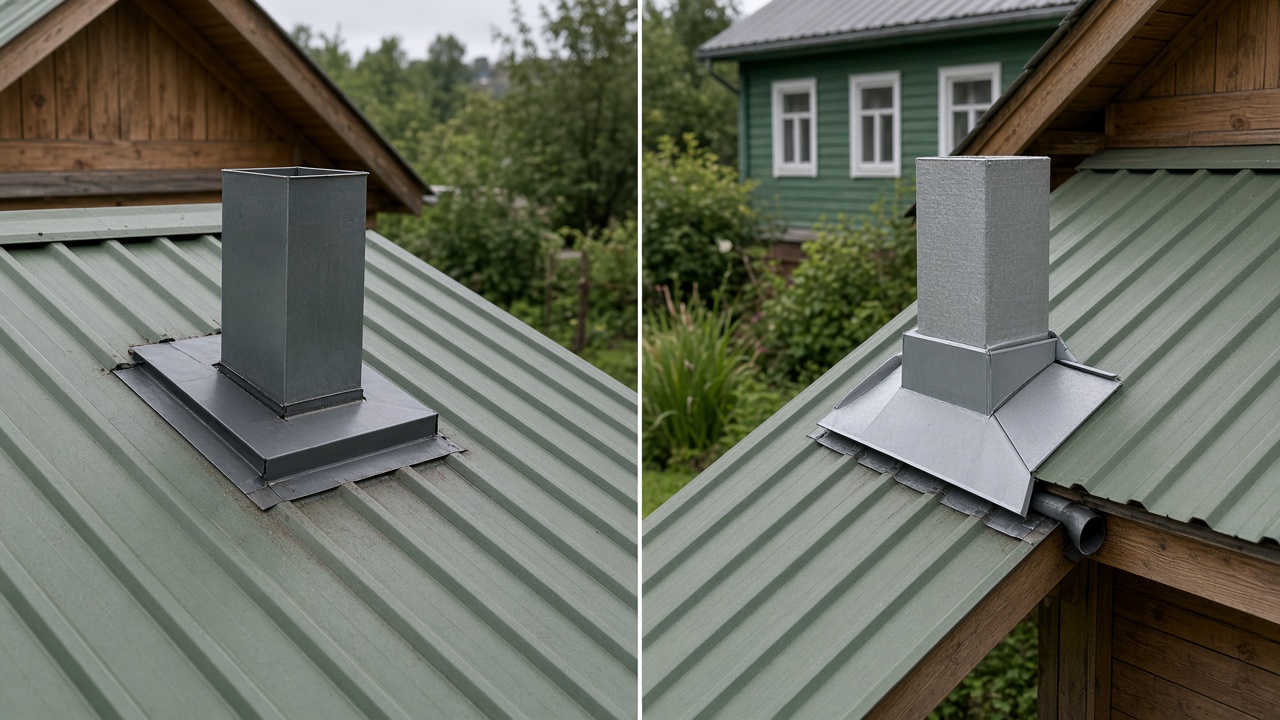

Узлы, где чаще ошибаются

• Гофр вместо жёсткого канала. Шум, сопротивление, провисание и невозможность прочистки.
• Отсутствие изоляции на холодных участках. Конденсат внутри воздуховода — самая частая причина мокрых пятен на потолке.
• Выход вытяжки рядом с воздухозабором. Приток начинает брать собственный отработанный воздух.
• Кухонная вытяжка в общую систему. Жир осаждается в каналах и на теплообменнике рекуператора, чистка невозможна.
• Агрегат без доступа. Заведённый в узкую нишу или на чердак без люка — фильтры не меняются, и через сезон система деградирует.
• Провисания и «змейка». Каждый лишний изгиб — потеря расхода; на длинной трассе набегает критично.
• Подвесы «на стяжках». Через год провисает, появляется шум и вибрация.
• Проход через утеплённый контур без гильзы и герметизации. Мостик холода и путь для влаги.
• Приток над спальным местом. Технически верно, но жильцы закроют клапан в первую же холодную неделю.
• Один вентилятор на два санузла без обратных клапанов. Запах переходит из одного помещения в другое.

Разбор последствий каждой из этих ситуаций — в материале про ошибки.

Стыковка с другими подрядчиками

Подрядчик	Что согласовать	Когда
Кровельщики	Точки выхода на кровлю, проходные элементы	До монтажа покрытия
Фасадчики	Решётки воздухозабора и выброса	До облицовки
Электрики	Питание агрегата, автоматика, датчики	До штробления и разводки
Сантехники	Пересечение трасс, приоритет по высоте	На разметке
Отопление	Тепловая нагрузка на приток, места радиаторов	На проекте
Потолочники	Чистовая высота, лючки доступа	До каркаса
Котельная / газ	Воздух на горение, дымоудаление	Только специализированная организация

Правило приоритета простое: воздуховод не уступает трассу, потому что уступить он физически не может. Все остальные сети обходят его.

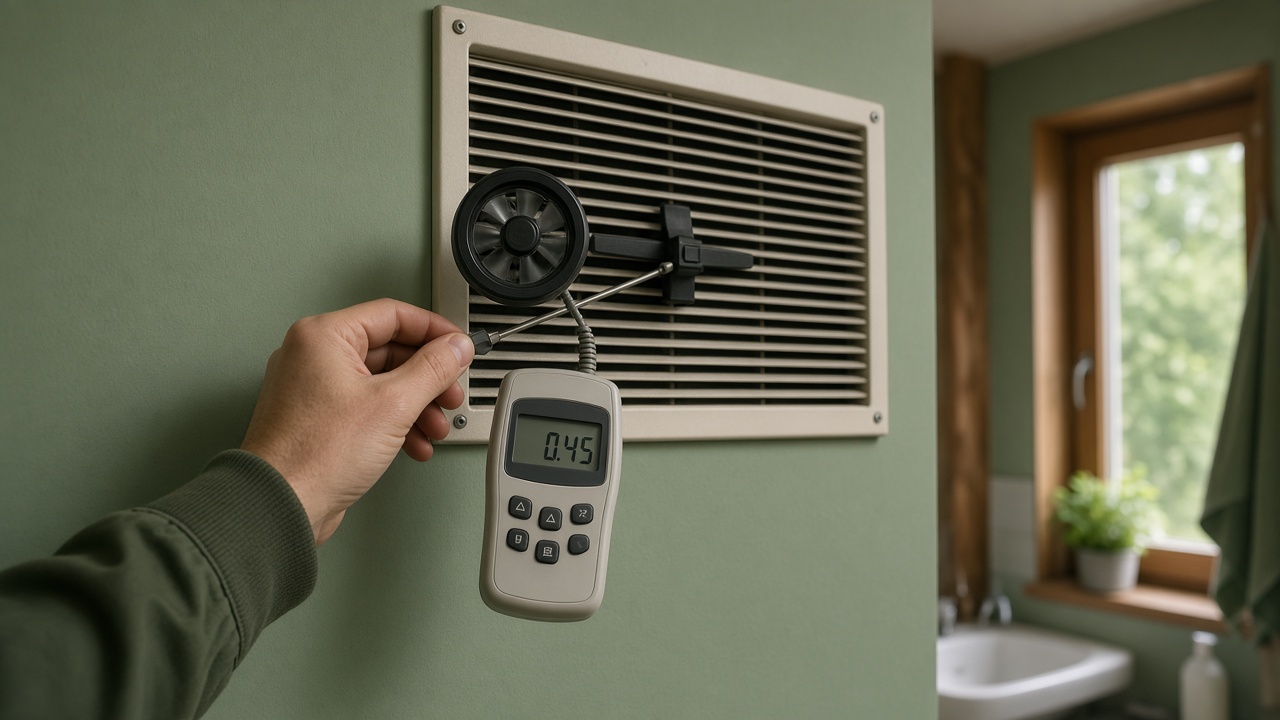

Пусконаладка

Именно этот этап отличает «систему смонтировали» от «система работает».

1. Проверка герметичности воздуховодов.
2. Замер фактических расходов на каждой решётке и диффузоре.
3. Балансировка дросселями — приведение расходов к проектным.
4. Проверка баланса притока и вытяжки в целом по дому.
5. Замер уровня шума в спальнях в рабочем режиме.
6. Настройка режимов и автоматики: базовый, усиленный, ночной.
7. Проверка отсутствия конденсата на каналах и корпусе агрегата.
8. Передача паспортов, схемы фактических трасс и регламента обслуживания.

Ориентиры по стоимости работ и оборудования — в материале про цены; расходы воздуха, которые проверяют на замерах, — в обзоре воздухообмена.

Важно: монтаж выполняют по проекту, пусконаладку с замерами — специалисты с приборами. Проходы через несущие конструкции, работы на кровле, подключение агрегата к электросети и всё, что связано с газовым оборудованием и дымоудалением, самостоятельно не выполняются.

Краткий итог

1. Вентиляция заходит первой из инженерных сетей и задаёт трассы остальным.
2. Жёсткие каналы, изоляция на холодных участках, доступ к агрегату — три вещи, которые определяют, будет ли система жить.
3. Кухонная вытяжка идёт отдельно от общеобменной.
4. Перетоки под дверями — обязательная часть монтажа, а не деталь отделки.
5. Без пусконаладки с замерами и балансировкой система остаётся набором воздуховодов.

Что проверять при сдаче — в приёмке; общая логика — в обзоре устройства вентиляции.

Материал носит справочный характер и не заменяет проект вентиляции.
