Точечные и линейные водоотводы у дома: что выбрать и как устроить ливнёвку на участке

Короткий ответ: точечный водоотвод — это дождеприёмник, который собирает воду в одной точке, чаще всего под водосточной трубой или в низком месте площадки. Линейный водоотвод — это лоток с решёткой, который собирает воду по всей длине: вдоль отмостки, у въезда в гараж, поперёк дорожки или площадки. На участке их обычно сочетают: трубы с крыши сбрасывают воду в точечные приёмники, площадки и въезды осушают лотки, а всё это соединяется трубами и уходит в колодец, канаву или дренажную систему.

Почему вода у дома — проблема, которую нельзя откладывать

Вода, которая каждый дождь стекает с крыши и площадок к стенам, медленно разрушает всё, до чего добирается. Она размывает отмостку, насыщает грунт у фундамента, зимой этот грунт пучится, а весной в подвале или техподполье появляется сырость. На дорожках и площадках стоят лужи, плитка проседает, а зимой образуется лёд у самого крыльца.

Часто владельцы борются с последствиями: подсыпают просевшую плитку, сушат подвал, ремонтируют цоколь. Но пока вода продолжает приходить к дому, эти работы придётся повторять. Водоотвод решает причину: собирает воду там, где она появляется, и уводит её туда, где она никому не мешает.

Признак	Что происходит	Какой водоотвод поможет
Размыт грунт под водосточной трубой	Сосредоточенный поток в одну точку	Точечный приёмник под трубой
Лужа перед гаражом	Вода с въезда стекает к воротам	Линейный лоток вдоль ворот
Сырость в подвале весной	Грунт у стен насыщен водой	Отвод с крыши и площадок, плюс дренаж
Лёд у крыльца	Вода стекает на ступени и замерзает	Лоток перед крыльцом, уклон от дома
Плитка проседает у стены	Вода уходит под покрытие	Лоток вдоль отмостки, герметичный стык

Чем отличаются точечный и линейный водоотвод

Принцип у них один: собрать поверхностную воду и направить в трубу. Разница в том, как вода попадает в систему.

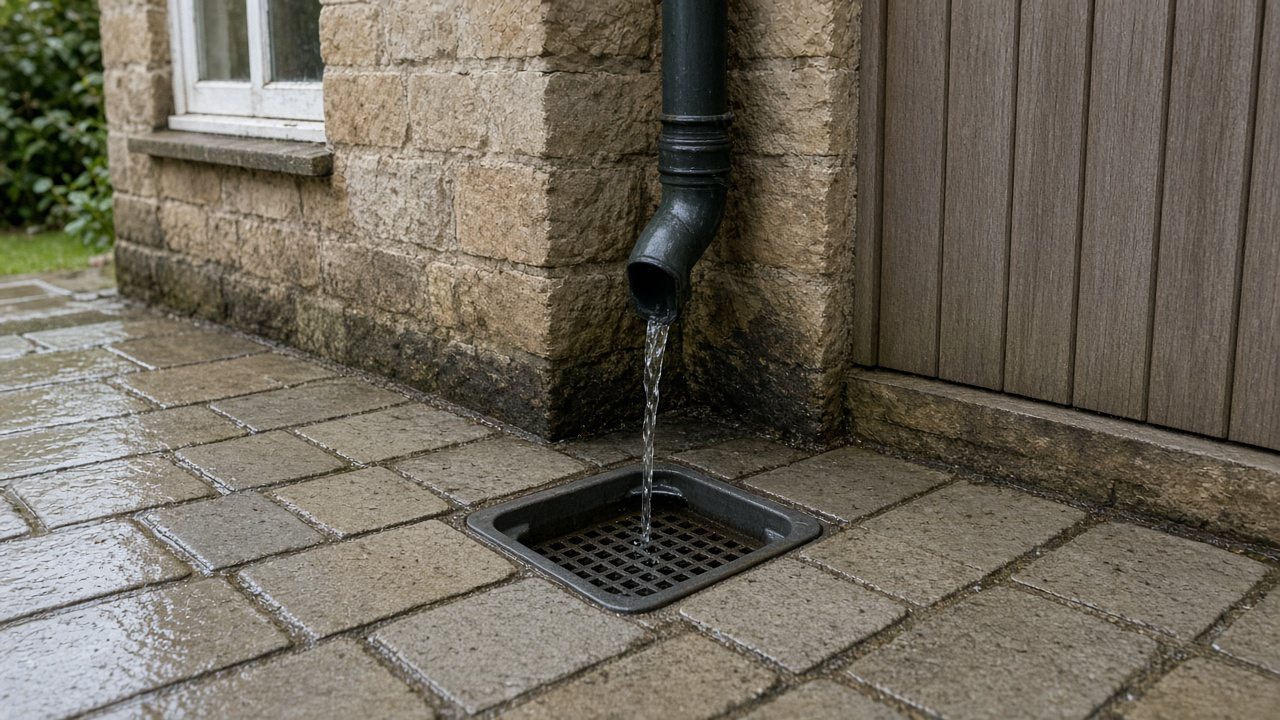

Точечный водоотвод

Дождеприёмник — это небольшой колодец с решёткой и съёмной корзиной для мусора. Его ставят под водосточной трубой, в нижней точке площадки, в приямке перед дверью, у основания лестницы. Вода с трубы падает прямо в приёмник, а мусор и листья остаются в корзине. Снизу или сбоку к приёмнику подключают трубу, которая уводит воду дальше.

Преимущество точечного водоотвода — простота и небольшой объём работ. Ограничение — он собирает воду только в одном месте, поэтому площадку вокруг него нужно сделать с уклоном к приёмнику со всех сторон.

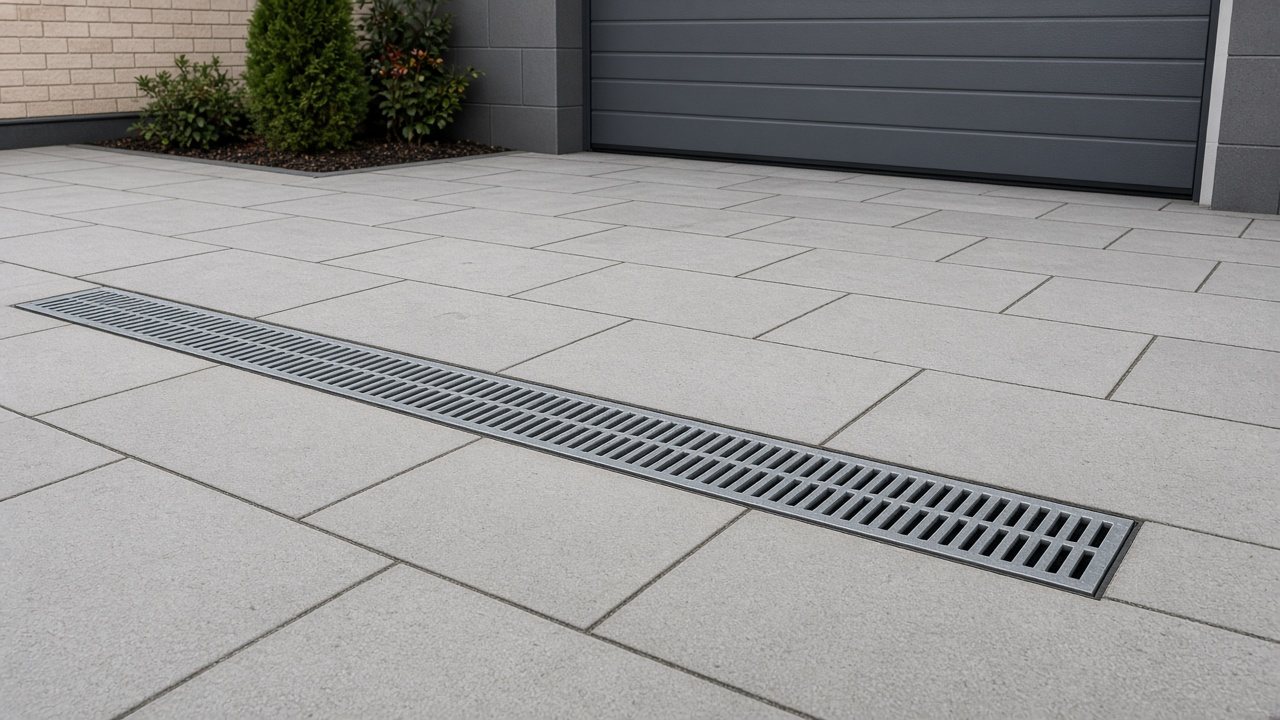

Линейный водоотвод

Лоток — это открытый сверху канал с решёткой, который укладывают в покрытие. Вода стекает к нему по всей длине, поэтому площадку достаточно сделать с уклоном в одну сторону. Лотки соединяют между собой в линию, в конце или в середине ставят пескоуловитель, от которого труба уходит в колодец или канаву.

Линейный водоотвод нужен там, где воды много и она приходит широким фронтом: въезды, парковки, площадки у гаража, длинные дорожки вдоль дома, отмостки.

Параметр	Точечный	Линейный
Как собирает воду	В одной точке	По всей длине лотка
Уклон площадки	К приёмнику с нескольких сторон	В одну сторону к лотку
Где уместен	Под водосточными трубами, в приямках, у дверей	Въезды, парковки, отмостки, площадки
Объём работ	Меньше	Больше, нужна траншея по длине
Обслуживание	Очистка корзины	Очистка лотков и пескоуловителей

Где ставить водоотводы на участке

План водоотвода начинают с вопроса, откуда приходит вода. Источников обычно три: крыша, твёрдые покрытия и соседние участки или склон.

• Под каждую водосточную трубу — точечный приёмник или подключение трубы к лотку
• Вдоль ворот гаража и на въезде — линейный лоток поперёк потока
• Перед крыльцом и у дверей — лоток или приёмник, чтобы вода не шла к порогу
• Вдоль отмостки, если площадка примыкает к дому вплотную
• В низких точках площадок и дорожек — точечные приёмники
• Со стороны склона — лоток или канава, перехватывающие воду до дома

Дорожки, которые идут вдоль дома, должны иметь уклон от стены. Если сделать уклон невозможно, у стены ставят лоток. Если водосточные трубы стоят на углах дома, а площадка между ними ровная, удобно соединить приёмники одной линией лотка вдоль отмостки: так вода и с крыши, и с площадки попадёт в одну систему. Расстояние от приёмников до стены делают минимальным, чтобы вода не успевала растекаться по отмостке. Подробнее о связке отмостки и лотка — в статье отмостка с лотком ливнёвки.

Как выбрать лотки и приёмники

Главные параметры — материал, ширина и класс нагрузки.

Материал

Пластиковые лотки и приёмники лёгкие, их просто резать и соединять, они не боятся коррозии. Подходят для большинства участков: дорожки, отмостки, площадки, лёгкие въезды. Полимербетонные и бетонные тяжелее, но прочнее и устойчивее к деформациям, их выбирают для въездов с тяжёлыми машинами. Решётки бывают пластиковые, стальные оцинкованные и чугунные.

Класс нагрузки

Лотки и решётки маркируют по классам нагрузки. Для пешеходных зон достаточно лёгких классов, для въезда легковых автомобилей нужен класс выше, для грузовиков с материалами или септических машин — ещё выше. Если въезд используется техникой, лучше взять запас: решётка, раздавленная грузовиком, — частая история.

Место	Нагрузка	Что выбрать
Дорожка, отмостка	Пешеходы	Пластиковый лоток, лёгкий класс
Площадка у дома, терраса	Пешеходы, мебель	Пластиковый лоток, решётка с мелкими ячейками
Въезд и парковка легковых машин	Легковые машины	Усиленный лоток, класс для автомобилей
Подъезд септической машины и грузовиков	Тяжёлая техника	Полимербетон или бетон, высокий класс, бетонная обойма

Пропускная способность

Ширину и глубину лотка подбирают по площади, с которой собирается вода. Для небольших площадок у дома обычно достаточно узких лотков, для больших въездов и парковок — шире. Если сомневаетесь, лучше взять лоток на размер больше: стоит это ненамного дороже, а риск переполнения в ливень ниже.

Уклоны, трубы и пескоуловители

Вода в лотке и трубах течёт самотёком, поэтому важен уклон. Лотки бывают без собственного уклона — тогда уклон задают укладкой — и с внутренним уклоном, когда дно лотка уже наклонено. Трубы от приёмников прокладывают с постоянным уклоном в сторону выпуска, без провисов и обратных участков, где будет стоять вода и копиться осадок.

Пескоуловитель ставят в начале трубы, после линии лотков. Он задерживает песок и мусор, чтобы они не забивали трубы. Его нужно чистить, поэтому решётка над ним должна сниматься легко.

Элемент	Назначение	Обслуживание
Корзина приёмника	Задерживает листья и мусор	Очистка после листопада и сильных дождей
Пескоуловитель	Осаждает песок перед трубой	Очистка несколько раз в сезон
Ревизионный колодец	Доступ к трубам на поворотах и в длинных линиях	Промывка при засоре
Выпуск	Сброс воды в канаву, колодец или водоём	Проверка, что не замёрз и не засорён

На поворотах и в длинных линиях ставят ревизионные колодцы, чтобы можно было прочистить трубу. Подробнее о них — в статье ревизионный колодец.

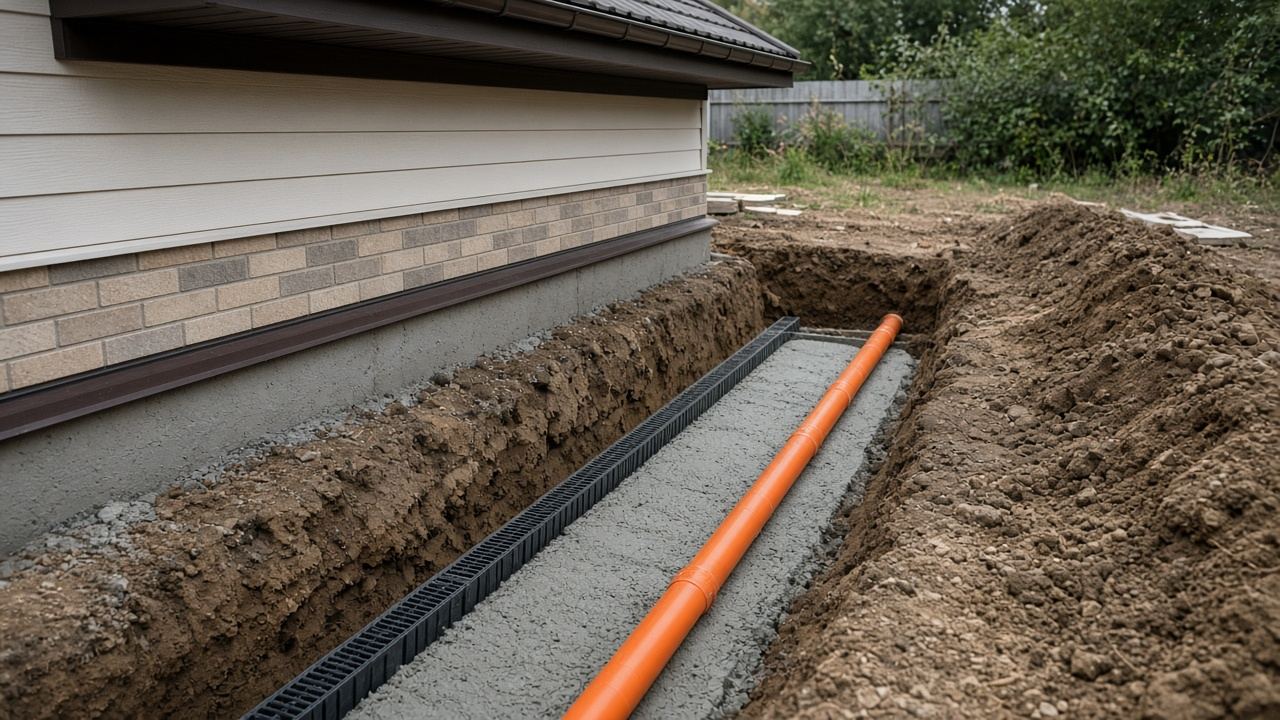

Как установить линейный лоток своими руками

Лотки ставят до укладки покрытия или одновременно с ним, а не после. Порядок простой, но каждый шаг влияет на то, будет ли вода уходить в решётку.

• Разметить линию лотков и точку выпуска, проверить, что выпуск ниже начала линии
• Выкопать траншею с запасом по ширине и глубине под бетонную обойму
• Уложить и уплотнить щебёночное основание
• Выставить лотки по шнуру с нужным уклоном, начиная от пескоуловителя
• Соединить лотки между собой, торцы закрыть заглушками
• Подключить трубу к пескоуловителю и вывести её к выпуску
• Забетонировать обойму с боков, не допуская попадания раствора внутрь лотка
• Уложить покрытие так, чтобы решётка была чуть ниже его уровня

Перед бетонированием лотки закрывают решётками или плёнкой: так они не деформируются под давлением бетона, а мусор не попадёт внутрь. После набора прочности решётки снимают, промывают лоток и проверяют систему водой из шланга.

Ошибка монтажа	Чем грозит	Как исправить
Лоток выше покрытия	Вода обходит решётку	Переложить лоток или плитку
Нет бетонной обоймы на въезде	Лоток деформируется под колёсами	Демонтаж и установка с обоймой
Обратный уклон трубы	Вода стоит, зимой замерзает	Переложить трубу с уклоном
Нет заглушек на торцах	Вода уходит под покрытие	Установить заглушки

Если лотки ставят на уже готовую площадку, плитку разбирают на ширину траншеи, а после монтажа кладут обратно с подрезкой. Это больше работы, но иначе лоток не встанет ровно.

Куда отводить воду

Вода из ливнёвки должна уходить туда, где не навредит дому и соседям. Варианты зависят от участка и местных правил.

• В придорожную канаву, если это разрешено правилами посёлка
• В накопительную ёмкость для полива
• В дренажный или поглощающий колодец на песчаном грунте
• В понижение рельефа на своём участке подальше от построек
• В общую ливневую канализацию посёлка, если она есть

Ливневую воду не сбрасывают в септик: он не рассчитан на такие объёмы, и стоки вымоет из него в грунт. Не стоит сливать её и на соседний участок. На глинистом грунте поглощающий колодец работает плохо, вода в нём будет стоять, — здесь нужен выпуск в канаву или ёмкость. Про устройство колодца — в статье дренажный колодец.

Чем ливнёвка отличается от дренажа

Эти системы часто путают. Ливнёвка, то есть лотки и приёмники, собирает воду с поверхности: с крыши, дорожек, площадок. Дренаж — это перфорированные трубы в щебне, которые собирают воду из грунта и понижают её уровень. На многих участках нужны обе системы, но соединять их нужно грамотно: если сбросить ливнёвку в дренажную трубу, в сильный дождь дренаж переполнится и начнёт отдавать воду обратно в грунт у фундамента. Поэтому обычно их ведут раздельно до общего колодца или выпуска.

Типичные ошибки

• Ставить приёмник под водосточной трубой, но не подключать его к трубе отвода
• Укладывать лоток выше покрытия, из-за чего вода обходит его
• Делать трубы без уклона или с провисами
• Забыть про пескоуловитель и ревизию
• Взять лёгкий лоток на въезд для машин
• Сбрасывать ливнёвку в септик или дренаж
• Не утеплить и не заглубить выпуск, который замерзает зимой

Решётка лотка должна быть на несколько миллиметров ниже уровня покрытия, тогда вода стекает в неё, а не по краю. Лотки, которые выступают над плиткой, — частая ошибка, особенно у въездов.

Обслуживание зимой и весной

Осенью после листопада очистите корзины приёмников и пескоуловители, промойте лотки. Зимой следите, чтобы решётки не забивало снегом и льдом там, где нужен сток при оттепелях. Весной первым делом проверьте выпуск: если он замёрз или засорился, вода пойдёт назад по системе. Чтобы выпуск не замерзал, трубу у выхода прокладывают с хорошим уклоном, а последний участок защищают от снежных заносов и наледи. Если выпуск выведен в канаву, торец трубы закрывают решёткой от грызунов и листвы.

Стальные оцинкованные решётки со временем могут ржаветь на сколах, пластиковые — выгорать на солнце. Раз в несколько лет осмотрите их и замените повреждённые: треснувшая решётка на въезде опасна для колёс и ног. Фиксаторы решёток проверяйте каждую весну, особенно на площадках, где ездят машины.

Как проверить результат

Проверить систему проще всего водой из шланга и в первый сильный дождь.

• Вода из водосточных труб уходит в приёмники без перелива
• На площадках и въезде нет луж после дождя
• Решётки лотков ниже уровня покрытия
• Вода выходит на выпуске, а не стоит в трубах
• Пескоуловители и корзины снимаются и чистятся
• После зимы лотки не сдвинулись и не треснули

Когда звать специалиста

Специалист нужен, если на участке высокие грунтовые воды или склон, если нужно отвести воду с большой площади, если ливнёвку предстоит связать с дренажом, а также если неясно, куда законно сбрасывать воду. Проектировщик посчитает пропускную способность и уклоны.

Читайте также: отмостка с лотком ливнёвки, дренажный колодец, ревизионный колодец

FAQ

Что лучше — точечный или линейный водоотвод?
Это не конкуренты. Точечный ставят под трубами и в низких точках, линейный — там, где вода идёт широким фронтом: въезды, площадки, отмостки. Обычно нужны оба.

Можно ли сделать водоотвод без труб, только лотками?
На небольших участках лотки иногда выводят прямо на газон или в канаву. Но если лотки длинные или выпуск далеко, без труб не обойтись.

Нужен ли пескоуловитель на коротком лотке?
Желательно. Песок с плитки и мусор быстро забивают трубу, а чистить пескоуловитель гораздо проще, чем трубу.

Почему вода в лотке стоит?
Скорее всего, нет уклона, засорился пескоуловитель или замёрз выпуск. Проверьте их по порядку.

Можно ли сливать дождевую воду в септик?
Нет. Септик не рассчитан на такие объёмы, и сильный дождь вымоет из него стоки.

Коротко

Точечные приёмники собирают воду с труб и в низких точках, линейные лотки — с въездов, площадок и вдоль отмостки. Систему соединяют трубами с уклоном, ставят пескоуловители и ревизии и выводят воду в канаву, ёмкость или колодец, но не в септик. Регулярная очистка корзин, лотков и выпуска — обязательная часть работы ливнёвки в любое время года.
