Как выбрать реле напряжения для частного дома: виды, ток, настройки
Короткий ответ: реле напряжения отключает дом или отдельную линию, когда напряжение в сети выходит за безопасные пределы, и включает обратно, когда оно нормализуется. Выбирают его по типу сети (однофазная или трёхфазная), по току нагрузки с запасом, по типу корпуса и по возможности настройки порогов и задержки. Установку в щит и настройку выполняет только электрик.
В чём проблема
За городом напряжение в сети часто нестабильно. Длинные линии, старые трансформаторы, много потребителей на одной линии, ветер и обрывы проводов приводят к тому, что напряжение то проседает, то резко подскакивает. Особенно опасен обрыв нулевого провода на линии: тогда в доме может оказаться напряжение намного выше нормального, и за несколько секунд сгорают блоки питания, холодильник, насос, автоматика, роутер, телевизор. Пониженное напряжение тоже вредно: двигатели насосов и компрессоров перегреваются, техника работает с ошибками.
Автоматические выключатели и устройства защитного отключения не защищают от таких скачков. Они реагируют на перегрузку, короткое замыкание и утечку тока, но не на высокое или низкое напряжение. Эту задачу решает реле напряжения. Оно постоянно следит за напряжением и отключает нагрузку, если оно выходит за заданные пределы. Многие владельцы ставят реле только после того, как сгорела техника, хотя дешевле сделать это заранее.
Как работает реле напряжения
Реле измеряет напряжение в сети и сравнивает его с установленными порогами — верхним и нижним. Если напряжение выходит за порог, реле размыкает цепь и отключает подключённую нагрузку. Когда напряжение возвращается в норму, реле ждёт некоторое время — задержку включения — и снова подаёт питание. Задержка нужна, чтобы напряжение успело стабилизироваться и чтобы компрессоры холодильников и насосов не запускались слишком часто, что для них вредно.
Важно понимать разницу между реле напряжения и стабилизатором. Реле только отключает питание при опасном напряжении. Стабилизатор выравнивает напряжение и позволяет технике работать, когда оно немного отклоняется от нормы. Если напряжение в посёлке постоянно низкое, одного реле мало: оно будет часто отключать дом. В таком случае электрик может рекомендовать стабилизатор, а реле ставят как дополнительную защиту.
| Устройство | От чего защищает | Чего не делает |
|---|---|---|
| Автоматический выключатель | Перегрузка, короткое замыкание | Не реагирует на скачки напряжения |
| УЗО, дифавтомат | Утечка тока | Не реагирует на скачки напряжения |
| Реле напряжения | Высокое и низкое напряжение | Не выравнивает напряжение |
| Стабилизатор | Отклонения напряжения | Не всегда защищает от резкого скачка |
Виды реле напряжения
Самые распространённые — реле на DIN-рейку, которые устанавливают в электрический щит. Они защищают весь дом или отдельные группы. Есть реле-вилки, которые включают в розетку, а в них — отдельный прибор: холодильник, котёл, компьютер. Они удобны, когда нужно защитить один дорогой прибор и не трогать щит. Есть удлинители со встроенной защитой от скачков, но их возможности обычно скромнее.
Для однофазной сети, которая в большинстве частных домов, используют однофазные реле. Если дом подключён к трёхфазной сети, можно поставить трёхфазное реле, которое отключает все фазы при проблеме на любой из них, или по однофазному реле на каждую фазу. Второй вариант позволяет не отключать весь дом, если проблема только на одной фазе, но не подходит для трёхфазных двигателей, которым нужны все фазы. Выбор схемы — задача электрика.
Расчёт тока
Главный параметр реле — максимальный ток, который оно может коммутировать. Его выбирают по вводному автоматическому выключателю дома или группы, которую защищает реле, с запасом. Реле должно быть рассчитано на ток не меньше, чем номинал автомата перед ним, а лучше — на ступень выше. Если реле слабее автомата, при большой нагрузке его контакты будут перегреваться и могут выйти из строя.
Если ток нагрузки дома больше, чем выдерживают обычные модульные реле, реле используют для управления контактором — мощным выключателем, который и коммутирует нагрузку. Такую схему собирает электрик. Не пытайтесь подобрать реле «на глаз»: перегретое реле в щите — риск пожара.
Настройки
Хорошее реле позволяет настраивать верхний и нижний порог напряжения и время задержки включения. Пороги выбирают так, чтобы реле не отключало дом при небольших и безопасных колебаниях, но срабатывало при опасных. Задержку включения для холодильников и насосов делают достаточно долгой, чтобы компрессоры успели «отдохнуть» после отключения. Некоторые модели позволяют задать разную реакцию на кратковременные и длительные отклонения.
Настройки подбирает электрик с учётом того, какое напряжение обычно бывает в вашей сети и какая техника подключена. Неправильные настройки приводят к тому, что реле либо постоянно отключает дом без причины, либо не защищает его при реальных скачках.
| Параметр | Что означает | На что обратить внимание |
|---|---|---|
| Номинальный ток | Какую нагрузку выдерживает | Не меньше вводного автомата |
| Верхний порог | При каком напряжении отключает | Возможность настройки |
| Нижний порог | При каком низком напряжении отключает | Возможность настройки |
| Задержка включения | Через сколько включает после нормализации | Регулируемая, достаточная для компрессоров |
| Индикация | Показывает напряжение и состояние | Удобство чтения |
Где ставить реле
Обычно реле ставят в щите после вводного автомата и счётчика, перед групповыми автоматами. Так оно защищает весь дом. Иногда реле ставят только на отдельные группы — например, на линию с котлом, насосом и холодильником, а мощные электронагреватели оставляют без него. Отдельные дорогие приборы дополнительно защищают реле-вилками.
Если в доме есть генератор, схема реле должна учитывать переключение на резервное питание. Это тоже решает электрик вместе с установкой переключателя ввода.
Как проверить результат
После установки реле проверьте, что оно показывает напряжение и находится во включённом состоянии. Посмотрите на индикацию: напряжение в сети должно быть в пределах нормы. Попросите электрика показать, как реле реагирует на выход за пределы. Следите за работой реле несколько недель: если оно часто отключает дом, запишите, когда это происходит, и обсудите с электриком настройки или необходимость стабилизатора.
- Реле показывает напряжение и включено
- Пороги и задержка настроены электриком
- Реле не греется при нагрузке
- Холодильник и насос нормально включаются после отключения
- Есть понимание, что делать при частых отключениях
Когда звать специалиста
Установка реле в щит, подбор номинала, схема с контактором, трёхфазные схемы, настройка порогов — только электрик. Самостоятельно можно включить реле-вилку в розетку и подключить к ней прибор, следуя инструкции. Если реле часто отключает дом, напряжение постоянно низкое или высокое — обращайтесь к электрику и в сетевую организацию: возможно, проблема на линии.
Читайте также: розетки и выключатели: расположение, как выбрать генератор для дома, охранная сигнализация для дома.
Реле-вилка для отдельных приборов

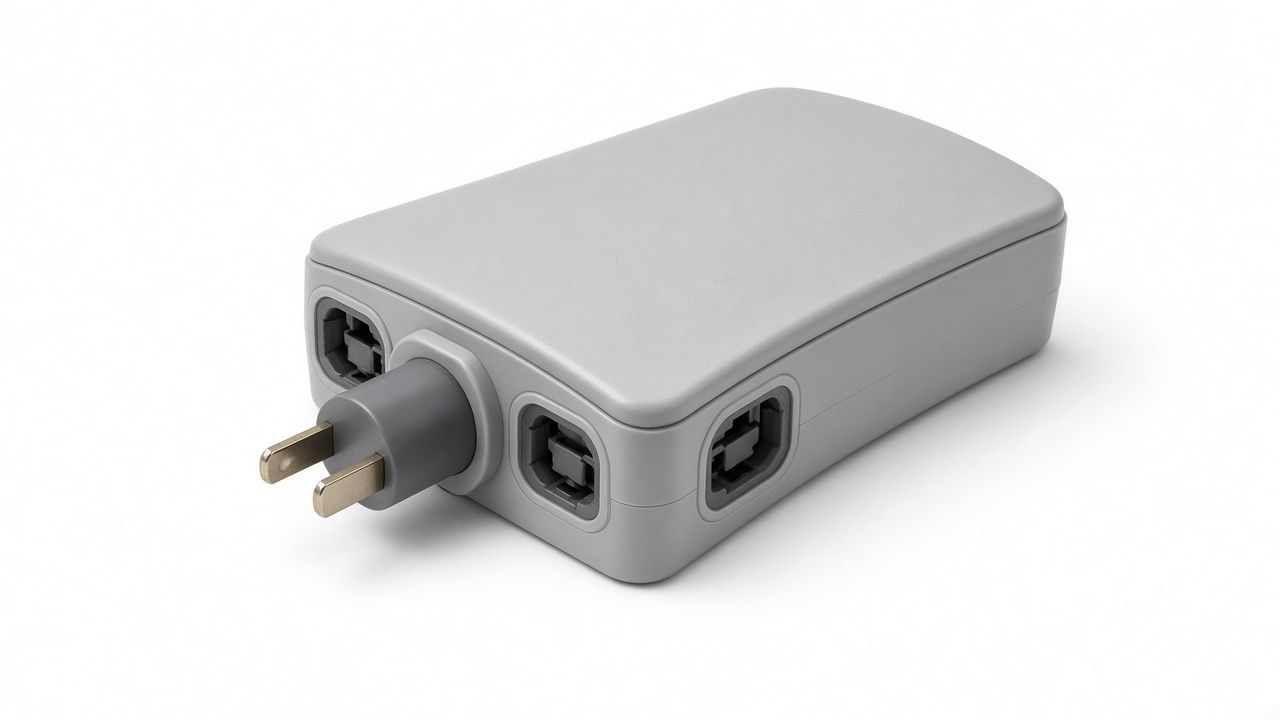

Реле-вилка — простой способ защитить отдельный прибор без изменений в щите. Её включают в розетку, а прибор — в неё. Такие реле удобны для холодильника, котла с электронной платой, телевизора, компьютера. Выбирайте модель с током, рассчитанным на прибор, с регулируемой задержкой включения и понятной индикацией. Реле-вилка не заменяет защиту всего дома, но дополняет её.
Если напряжение постоянно не в норме
Если реле срабатывает часто, а напряжение постоянно ниже или выше нормы, причина в сети. Запишите показания реле в разное время суток и дни недели. С этими данными обращайтесь в сетевую организацию с заявлением о качестве электроэнергии. Соседи, у которых та же проблема, могут обратиться вместе. Пока проблема не решена, электрик может рекомендовать стабилизатор для дома или отдельных групп.
| Ситуация | Возможная причина | Что делать |
|---|---|---|
| Реле срабатывает вечером | Перегрузка линии | Записать показания, обратиться в сетевую организацию |
| Реле срабатывает в ветер | Проблемы на воздушной линии | Сообщить в сетевую организацию |
| Напряжение всегда низкое | Слабая линия, трансформатор | Обсудить с электриком стабилизатор |
| Реле отключает при включении мощных приборов | Слабый ввод, плохие контакты | Вызвать электрика для проверки |
Почему скачки опасны для загородного дома
В городской квартире сеть обычно стабильнее, а если что-то сгорает, это одна-две единицы техники. В загородном доме набор оборудования больше и оно важнее для жизни. Насос скважины отвечает за воду, автоматика системы отопления — за тепло, холодильник и морозильник — за запасы продуктов, роутер и камеры — за связь и охрану. Если дом пустует, о проблеме можно узнать только через несколько дней, когда уже поздно. Сгоревшая плата насоса зимой — это не только ремонт, но и риск разморозить систему.
Кроме того, за городом чаще бывают аварии на линии: падение деревьев на провода, обрывы, работы сетевой организации. Именно в такие моменты чаще всего и случаются опасные скачки напряжения. Поэтому реле напряжения в загородном доме — не дополнительная опция, а базовая защита, такая же нужная, как автоматы и УЗО.
Какие функции бывают у реле
Простые реле только отключают и включают нагрузку по порогам. Более продвинутые модели показывают текущее напряжение на индикаторе, запоминают максимальное и минимальное значение, ведут счёт срабатываний. Есть реле, совмещённые с амперметром и защитой от перегрузки по току. Некоторые модели могут передавать данные на смартфон через модуль связи — это удобно для дома, в котором вы бываете не постоянно.
Выбирайте функции под задачу. Для небольшой дачи хватит простого надёжного реле с регулировкой порогов. Для дома с постоянным проживанием, дорогим оборудованием и удалённым контролем пригодится реле с индикацией и памятью событий, которое поможет понять, что происходило в сети, пока вас не было.
На что смотреть при покупке
Обратите внимание на номинальный ток и максимальный кратковременный ток, диапазон регулировки порогов, время отключения при превышении напряжения, диапазон задержки включения. Важна ширина корпуса в модулях: в щите должно быть место. Посмотрите, есть ли у производителя инструкция на русском языке, сервис и понятная гарантия. Почитайте отзывы о надёжности: реле, которое само выходит из строя, только создаёт проблемы. Не выбирайте самое дешёвое реле неизвестного производителя — от его качества зависит защита всей техники в доме.
Реле и генератор
Если в доме есть генератор, реле может защищать технику и при работе от него: обычные генераторы иногда дают напряжение с отклонениями. Электрик продумывает схему так, чтобы реле стояло после переключателя ввода и контролировало напряжение и от сети, и от генератора. Задержка включения в этом случае тоже важна, чтобы техника не включалась до того, как генератор выйдет на рабочий режим.
Обслуживание и проверка
Реле напряжения почти не требует обслуживания, но время от времени его стоит проверять. Раз в несколько месяцев посмотрите на индикацию, убедитесь, что реле включено и показывает разумное напряжение. Если реле в щите заметно греется, пахнет горелым или на корпусе видны следы перегрева, сразу вызывайте электрика. При плановом обслуживании щита электрик проверяет затяжку контактов, в том числе на реле, — ослабленные контакты греются и могут подгореть.
Если в доме появились новые мощные потребители — электрокотёл, бойлер, мастерская, — проверьте с электриком, подходит ли реле по току. Нагрузка дома со временем растёт, а реле, подобранное для небольшой дачи, может оказаться слабым.
Реле в доме, где не живут постоянно
Для дачи, где бывают только по выходным, реле особенно важно: никто не увидит, что напряжение скачет, и не выключит технику. Оставляя дом, многие отключают всё, кроме холодильника, насоса, автоматики и охраны. Именно эти приборы нужно защитить реле. Удобно, если реле или отдельный модуль сообщает о срабатываниях на телефон: тогда вы узнаете о проблеме сразу и сможете попросить соседей проверить дом или вызвать электрика.
Задержку включения в таком доме делают достаточно большой: при перебоях на линии напряжение может пропадать и появляться много раз подряд, и частые включения вредны для компрессоров и насосов.
Реле для отдельных групп
Иногда разумно ставить не одно реле на весь дом, а несколько — на разные группы. Например, отдельное реле на группу с насосом, холодильником и автоматикой отопления, и отдельное — на розетки и освещение. Тогда при срабатывании одного реле другие группы продолжают работать, а самые важные приборы получают надёжную защиту с подходящими настройками. Такую схему проектирует электрик с учётом места в щите и нагрузки каждой группы.
Типичные ошибки
- Думать, что автоматы защищают от скачков напряжения
- Ставить реле слабее вводного автомата
- Не настраивать пороги и задержку
- Путать реле и стабилизатор
- Устанавливать реле в щит самостоятельно
- Игнорировать частые срабатывания
FAQ
Зачем реле напряжения, если есть автоматы?
Автоматы защищают от перегрузки и короткого замыкания, а реле — от опасного напряжения.
Какой ток реле выбрать?
Не меньше номинала вводного автомата, лучше со ступенью запаса. Подбирает электрик.
Можно ли поставить реле самому?
Реле-вилку — да. Реле в щит устанавливает только электрик.
Реле или стабилизатор?
Реле отключает при опасном напряжении, стабилизатор выравнивает. При постоянно плохом напряжении нужен стабилизатор.
Что делать, если реле часто срабатывает?
Записать показания и обратиться к электрику и в сетевую организацию.
Коротко
Реле напряжения защищает технику от опасных скачков и провалов напряжения. Выбирайте его по типу сети и току с запасом, с регулируемыми порогами и задержкой. Установку и настройку доверьте электрику, а при постоянных проблемах с напряжением обращайтесь в сетевую организацию.
