Крепёж для каркасного дома: что и где применять в каждом узле

Проблема: при строительстве каркасного дома крепёж часто выбирают по остаточному принципу: «что было в магазине». В итоге каркас собран на чёрные саморезы, балки висят на тонких уголках, обвязка не прикреплена к фундаменту, а обшивка прибита гвоздями неподходящей длины. Такие ошибки не видны после отделки, но проявляются скрипами, трещинами, перекосами и проблемами при сильном ветре.

Короткий ответ: в каркасном доме каждый узел работает по-своему, и крепёж подбирают под тип нагрузки. Обвязку крепят к фундаменту анкерами. Элементы каркаса соединяют гвоздями, рассчитанными на срез, — они гибкие и не ломаются под нагрузкой, в отличие от хрупких закалённых саморезов. Балки и стропила опирают на сертифицированные металлические опоры и уголки с полным набором крепежа в каждое отверстие. Обшивку крепят гвоздями или саморезами с заданным шагом. Весь крепёж на улице и в контакте с антисептированной древесиной должен быть защищён от коррозии. Схему крепления несущих узлов задаёт проект.

Почему крепёж в каркасе так важен

Каркасный дом — это система тонких элементов, которые вместе образуют жёсткую конструкцию. Жёсткость и прочность обеспечиваются не столько сечением досок, сколько соединениями между ними и обшивкой. Нагрузки от ветра, снега, мебели и людей передаются через крепёж. Если соединение слабое, конструкция начинает «играть»: появляются скрипы, трещины в отделке, перекосы дверей и окон. В худшем случае при сильном ветре или нагрузке снегом соединение разрушается.

Крепёж по узлам

Узел	Типичный крепёж	На что обратить внимание
Обвязка к фундаменту	Анкеры, шпильки с шайбами	Шаг и глубина по проекту, гидроизоляция под обвязкой
Стойки к обвязке	Гвозди, уголки	Гвозди на срез, не хрупкие саморезы
Балки перекрытия	Металлические опоры балок	Все отверстия заполнены крепежом
Стропила к обвязке	Уголки, скобы, ветровые связи	Крепление против отрыва ветром
Обшивка стен	Гвозди или саморезы для обшивки	Шаг по краям и в поле листа
Наружная отделка	Нержавеющий или оцинкованный крепёж	Стойкость к коррозии

Гвозди или саморезы

Для несущих соединений каркаса традиционно применяют гвозди. Гвоздь из мягкой стали при перегрузке изгибается, но не ломается, и соединение сохраняет несущую способность. Обычный чёрный саморез по дереву закалённый и хрупкий: при боковой нагрузке он может сломаться. Поэтому чёрные саморезы для сборки каркаса не используют. Существуют конструкционные саморезы, рассчитанные на силовые соединения, — их применяют, если это предусмотрено проектом. Для гвоздей важны длина, диаметр и тип стержня: ершёные и винтовые гвозди держат лучше гладких.

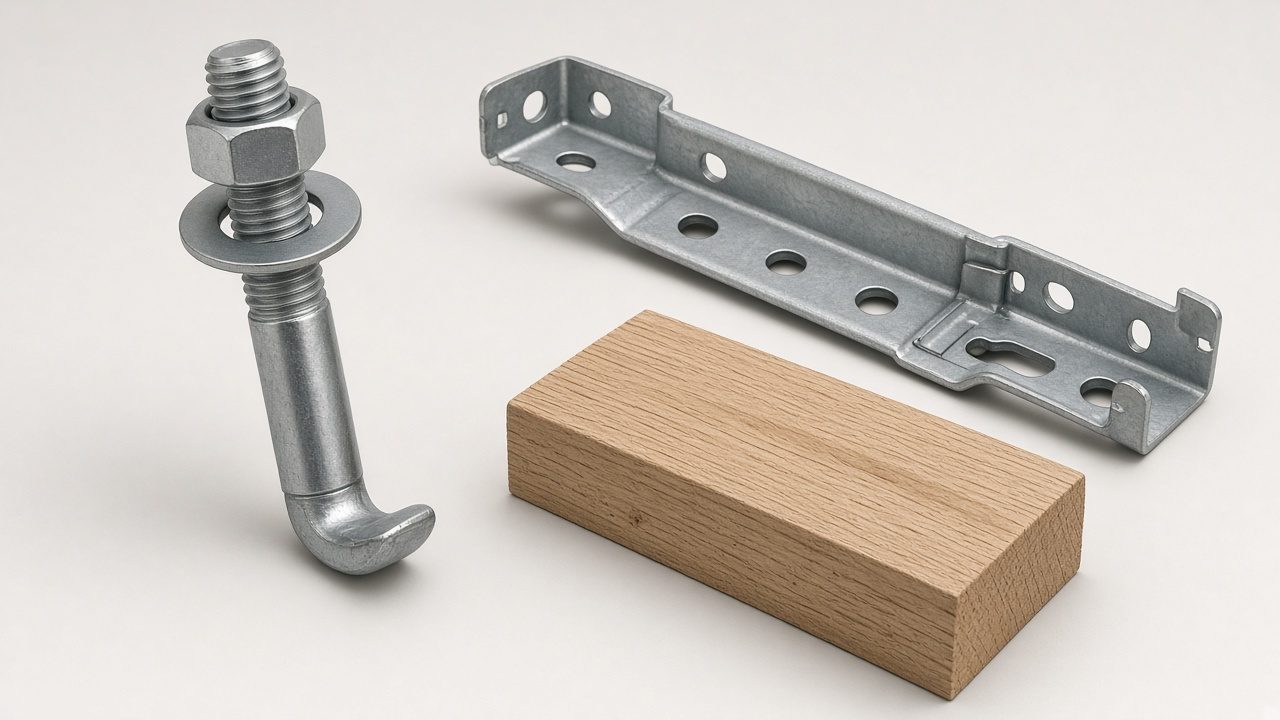

Анкеровка обвязки

Обвязка — нижний брус, который лежит на фундаменте. Её крепят к фундаменту анкерами или шпильками, заложенными в бетон или установленными после. Анкеровка удерживает дом от сдвига и подъёма ветром. Между бетоном и обвязкой обязательно укладывают гидроизоляцию. Шаг анкеров и их расположение у углов и проёмов задаёт проект. Отсутствие анкеровки — одна из самых опасных ошибок: лёгкий каркасный дом без неё держится только собственным весом.

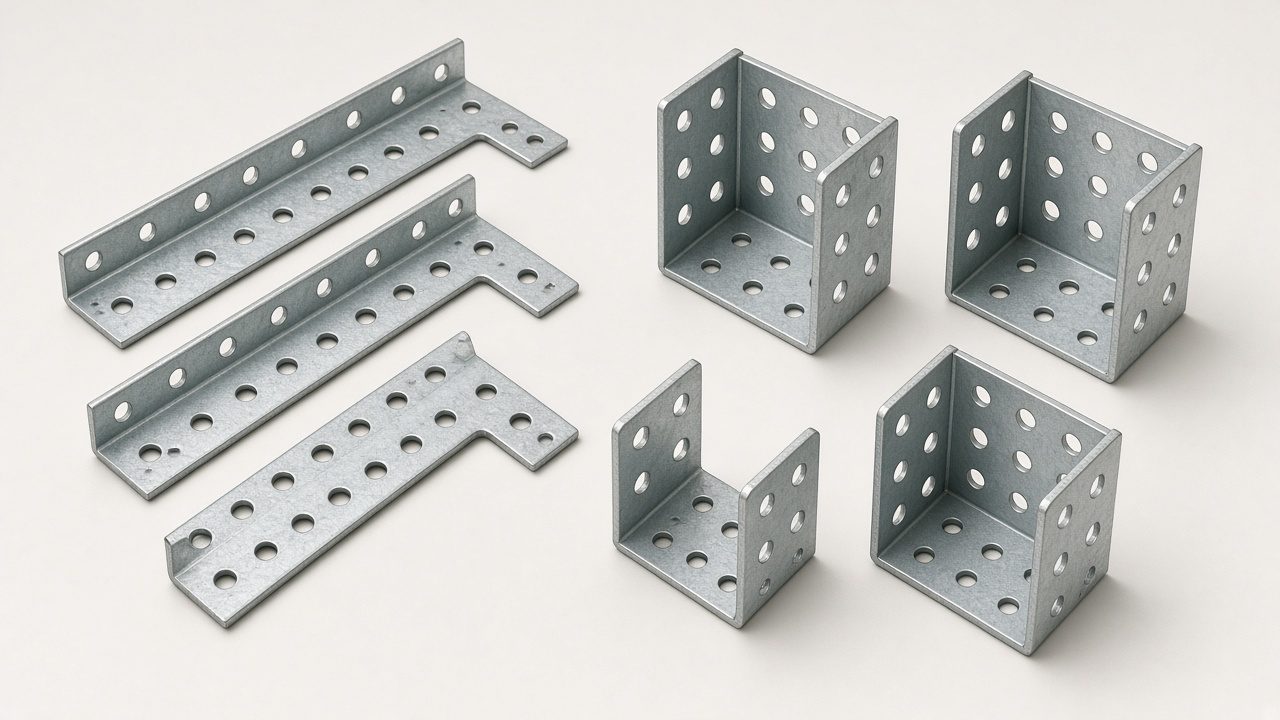

Металлические опоры и уголки

Перфорированные уголки, опоры балок, крестообразные пластины применяют там, где соединение работает на значительную нагрузку. Важно использовать изделия, предназначенные для деревянного домостроения, с указанной несущей способностью, а не мебельные уголки. Несущая способность достигается только при полном заполнении отверстий крепежом, указанным производителем, — обычно это специальные анкерные гвозди или винты. Опора, прикреплённая двумя саморезами вместо десятка гвоздей, — частый дефект.

Крепёж обшивки

Обшивка из OSB, фанеры или других плит придаёт каркасу жёсткость, работая как диафрагма. Её крепят к стойкам и обвязкам гвоздями или саморезами с определённым шагом: чаще по краям листа и реже в поле. Между листами оставляют небольшой зазор на расширение. Если шаг крепежа увеличен или крепёж промахнулся мимо стойки, жёсткость стены снижается. После монтажа видно, попал ли крепёж в стойку: промахи заметны по ряду, идущему мимо линии стойки.

Защита от коррозии

Антисептированная древесина и влажная среда ускоряют коррозию металла. Для наружных работ, для обвязки, для террас и мест с возможным намоканием выбирают оцинкованный горячим способом или нержавеющий крепёж. Внутри сухого дома допустим крепёж с гальваническим покрытием. Чёрный крепёж без покрытия на улице быстро ржавеет, оставляет потёки на отделке и теряет прочность.

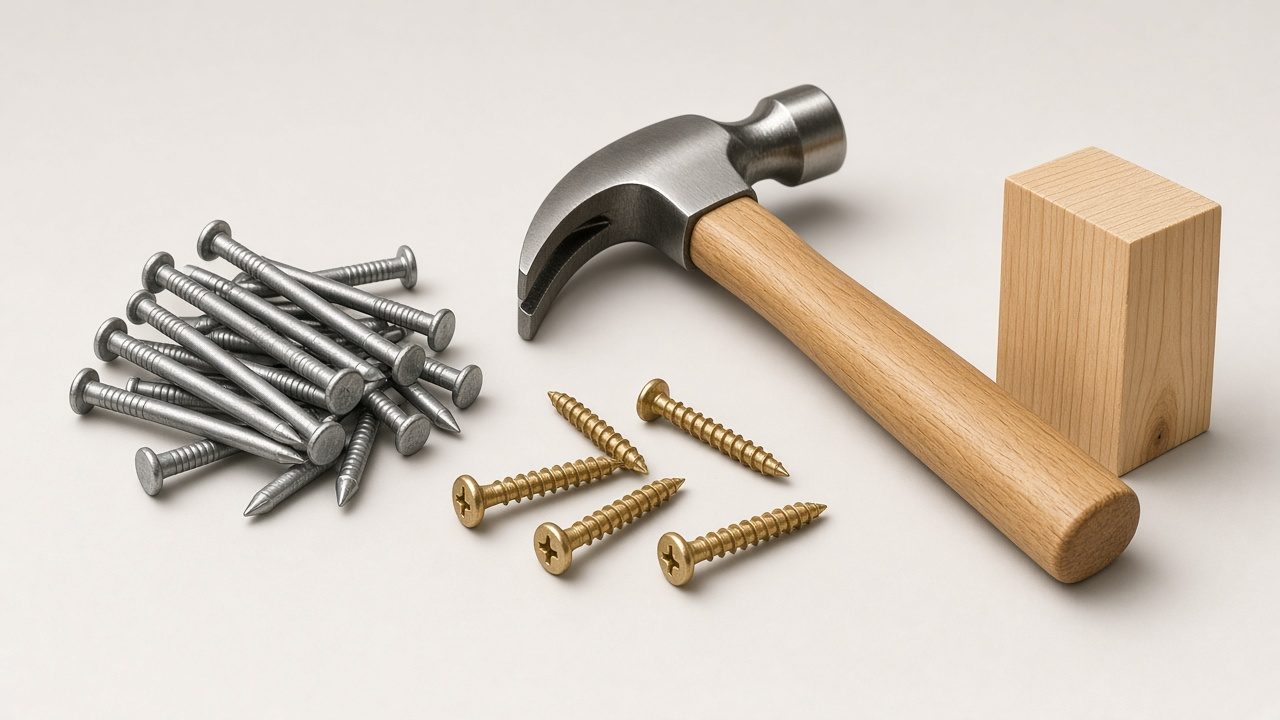

Виды гвоздей для каркаса

Тип гвоздя	Где применяют	Особенность
Гладкий строительный	Временные и малонагруженные соединения	Со временем может вылезать из древесины
Ершёный	Каркас, обшивка, опоры балок	Хорошо держит на выдёргивание
Винтовой	Полы, обшивка, места с вибрацией	Проворачивается при забивании, держит плотно
Анкерный для перфорированных изделий	Уголки, опоры балок, пластины	Рассчитан под отверстия металлических изделий
Финишный	Отделка	Маленькая шляпка, не для несущих узлов

Пневмоинструмент и ручная забивка

На крупных объектах каркас собирают пневматическим гвоздезабивным пистолетом. Это быстро, но важно использовать гвозди с длиной и диаметром, подходящими для узла, и следить за глубиной забивания. Если гвоздь утоплен слишком глубоко в обшивку, шляпка прорывает плиту и держит хуже. Если гвоздь не добит, шляпка торчит и мешает отделке. Глубину настраивают на пробном куске. При ручной сборке гвозди забивают под небольшим углом друг к другу, чтобы соединение лучше держало на выдёргивание.

Длина крепежа

Простое правило для соединения двух деревянных элементов: гвоздь или винт должен войти в нижний элемент на глубину, заметно превышающую толщину верхнего. Короткий крепёж держит только за счёт небольшого участка в нижней детали и легко вырывается. При креплении обшивки длину выбирают так, чтобы крепёж надёжно вошёл в стойку. Слишком длинный крепёж тоже нежелателен: он может пройти насквозь и повредить пароизоляцию или выйти с другой стороны.

Расстояние от края

Гвоздь, забитый слишком близко к краю или торцу доски, раскалывает древесину, и соединение теряет прочность. Поэтому крепёж ставят с отступом от краёв. В плотной или сухой древесине у края иногда предварительно сверлят отверстие меньшего диаметра. Особенно внимательно относятся к торцам стоек и балок, где расколы встречаются чаще всего.

Узлы проёмов

Вокруг окон и дверей каркас усиливают: ставят двойные стойки, ригель над проёмом и укороченные стойки под ним. Эти элементы соединяют между собой гвоздями с частым шагом, чтобы они работали как единое целое. Нагрузка от перекрытия над проёмом передаётся через ригель на стойки, поэтому качество крепежа здесь особенно важно. Недостаточно скреплённый ригель со временем прогибается, и окно или дверь начинают заедать.

Крепление стропил и ветровые связи

Лёгкая крыша каркасного дома при сильном ветре испытывает отрывающие нагрузки. Поэтому стропила крепят к верхней обвязке не только гвоздями, но и металлическими уголками или специальными ветровыми скобами. Без такой связи стропила держатся на нескольких гвоздях, забитых наискосок, что ненадёжно. Схема крепления крыши определяется проектом и расчётом.

Крепёж в контакте с антисептиком

Некоторые составы для пропитки древесины активнее воздействуют на металл. Производители пропитанных материалов часто указывают, какой крепёж с ними совместим. Если используется пропитанная под давлением древесина для обвязки или террасы, выбирают горячеоцинкованный или нержавеющий крепёж. Обычное тонкое цинковое покрытие в таких условиях может быстро разрушиться.

Хранение крепежа на объекте

Крепёж хранят в сухом месте, в закрытой упаковке. Гвозди для пистолета в лентах портятся от влаги: бумажная или пластиковая лента размокает, и подача начинает сбоить. Перемешанный крепёж разных типов — частая причина ошибок: в несущий узел попадает хрупкий саморез вместо гвоздя. Удобно держать отдельные подписанные ящики для каждого типа и узла.

Крепёж наружной отделки

Наружную отделку — планкен, вагонку, сайдинг — крепят крепежом, стойким к коррозии. Для дерева с высоким содержанием дубильных веществ, например лиственницы, чёрный или плохо оцинкованный крепёж даёт тёмные пятна вокруг шляпок. Для сайдинга важно не затягивать крепёж вплотную: панели должны свободно двигаться при температурных изменениях. Схему крепления отделки берут из инструкции производителя.

Контроль до закрытия каркаса

Лучший момент для проверки крепежа — после сборки каркаса и до укладки утеплителя и обшивки. Пройдите по всем узлам: анкеры обвязки, соединения стоек, опоры балок, крепление стропил, узлы проёмов. Сфотографируйте каждый узел — эти фото пригодятся при будущем ремонте и при продаже дома. Исправить ошибку на открытом каркасе в разы проще, чем после отделки.

Крепёж перекрытия и пола

Балки перекрытия опирают на обвязку или вешают на металлические опоры к ригелю. Если балки лежат на обвязке, их фиксируют гвоздями наискосок или уголками, чтобы они не сдвигались и не опрокидывались. Между балками ставят распорки или перекрёстные связи, которые не дают балкам заваливаться набок и делают перекрытие жёстче. Черновой пол из плит крепят к балкам винтовыми или ершёными гвоздями либо саморезами для пола с частым шагом — это главное средство против скрипа. Иногда под плиту дополнительно наносят строительный клей. Скрип пола в каркасном доме чаще всего связан именно с недостаточным крепежом плиты к балкам или с использованием гладких гвоздей, которые со временем ослабевают.

Крепёж внутренних перегородок

Ненесущие перегородки нагружены меньше, но и их крепят к полу, потолку и примыкающим стенам надёжно. Если перегородка идёт параллельно балкам перекрытия и попадает между ними, под ней ставят дополнительную балку или поперечины, к которым её можно прикрепить. Иначе верх перегородки держится только за обшивку потолка и со временем по углу появляется трещина. Места под будущие навесные шкафы, кухонные модули и тяжёлую технику заранее усиливают закладными брусками между стойками — на этапе каркаса это делается за минуты.

Крепёж и звукоизоляция

Жёсткое соединение передаёт звук. В перекрытиях между этажами и в перегородках, где важна тишина, применяют виброразвязку: упругие подвесы, прокладки под лагами и направляющими. При этом крепёж не должен проходить насквозь, создавая жёсткий мостик между слоями, иначе эффект от звукоизоляции снижается. Конкретную схему берут из инструкции производителя системы звукоизоляции.

Крепёж в местах повышенной влажности

В санузлах, у входной двери и на крыльце крепёж чаще подвергается влаге. Здесь уместно использовать крепёж с более стойким покрытием даже внутри дома. Особенно это важно для обрешётки под плитку и для крепления подоконных и порожных узлов, где возможен конденсат. Заржавевший крепёж под плиткой или в полу почти невозможно заменить без разборки отделки.

Как выбрать поставщика и проверить качество

Крепёж разного качества внешне похож. Признаки хорошего: ровное покрытие без пятен и наплывов, одинаковая длина в партии, чёткая маркировка на упаковке с указанием назначения и покрытия. Для металлических опор и уголков у производителя должны быть данные о несущей способности и рекомендуемом крепеже. Перед закупкой большой партии полезно проверить несколько штук: гвоздь должен гнуться, а не ломаться, шляпка не должна отлетать при забивании, а покрытие не должно облезать.

Ремонт и усиление существующего каркаса

Если каркас уже собран с ошибками в крепеже, большую часть узлов можно исправить до закрытия. Хрупкие чёрные саморезы в несущих соединениях дополняют гвоздями или конструкционными винтами рядом, не вынимая старые, чтобы не ослабить древесину лишними отверстиями. Незаполненные отверстия опор балок добивают нужным крепежом. Мебельные уголки заменяют конструкционными. Если не хватает анкеров обвязки, их можно установить дополнительно химическими или механическими анкерами — но только по рекомендации специалиста, который оценит состояние фундамента и расстояние до края бетона. После закрытия стен доступ к узлам появляется лишь при частичной разборке, поэтому все такие исправления лучше делать сразу.

Типичные ошибки

Сборка каркаса на чёрные саморезы. Отсутствие анкеровки обвязки. Мебельные уголки вместо конструкционных. Незаполненные отверстия опор. Крепление обшивки с промахами мимо стоек. Неоцинкованный крепёж на улице. Слишком короткие гвозди.

Как проверить результат

Что проверить	Как	Нормальный результат
Анкеры обвязки	Осмотр до закрытия	Есть, по шагу проекта, гайки затянуты
Опоры балок	Осмотр	Все отверстия заполнены крепежом
Тип крепежа каркаса	Осмотр шляпок	Гвозди или конструкционные винты
Обшивка	Осмотр рядов крепежа	По линии стоек, шаг выдержан
Наружный крепёж	Осмотр покрытия	Оцинкован или нержавеющий

Когда звать специалиста

Схему крепления несущих узлов — анкеровку, опоры балок, крепление стропил — определяет проект. Если проекта нет или вы сомневаетесь в качестве сборки, пригласите технадзор до закрытия каркаса утеплителем и обшивкой.

Читайте также: как выбрать саморезы, как выбрать гвозди, утепление каркаса.

FAQ

Можно ли собирать каркас на саморезы?
Обычные чёрные — нет, они хрупкие. Допустимы конструкционные винты по проекту.

Зачем анкеровать обвязку?
Чтобы дом не сдвинуло и не подняло ветром.

Какие уголки подходят?
Конструкционные для деревянного домостроения с указанной несущей способностью.

Почему важны все отверстия опоры?
Несущая способность рассчитана на полный набор крепежа.

Какой крепёж нужен на улице?
Горячеоцинкованный или нержавеющий.

Коротко

Каркас собирают на гвозди или конструкционные винты, обвязку анкеруют к фундаменту, балки ставят на конструкционные опоры с полным крепежом, а на улице используют стойкий к коррозии крепёж.
