Ошибки разметки осей дома на участке

Разметка осей дома на участке — момент, где ошибка на сантиметры превращается в перекос фундамента, спор с соседом или перенос уже вырытого котлована. Ниже — типичные сбои до опалубки. Хаб: ошибки. Связка этапа: нулевой цикл.

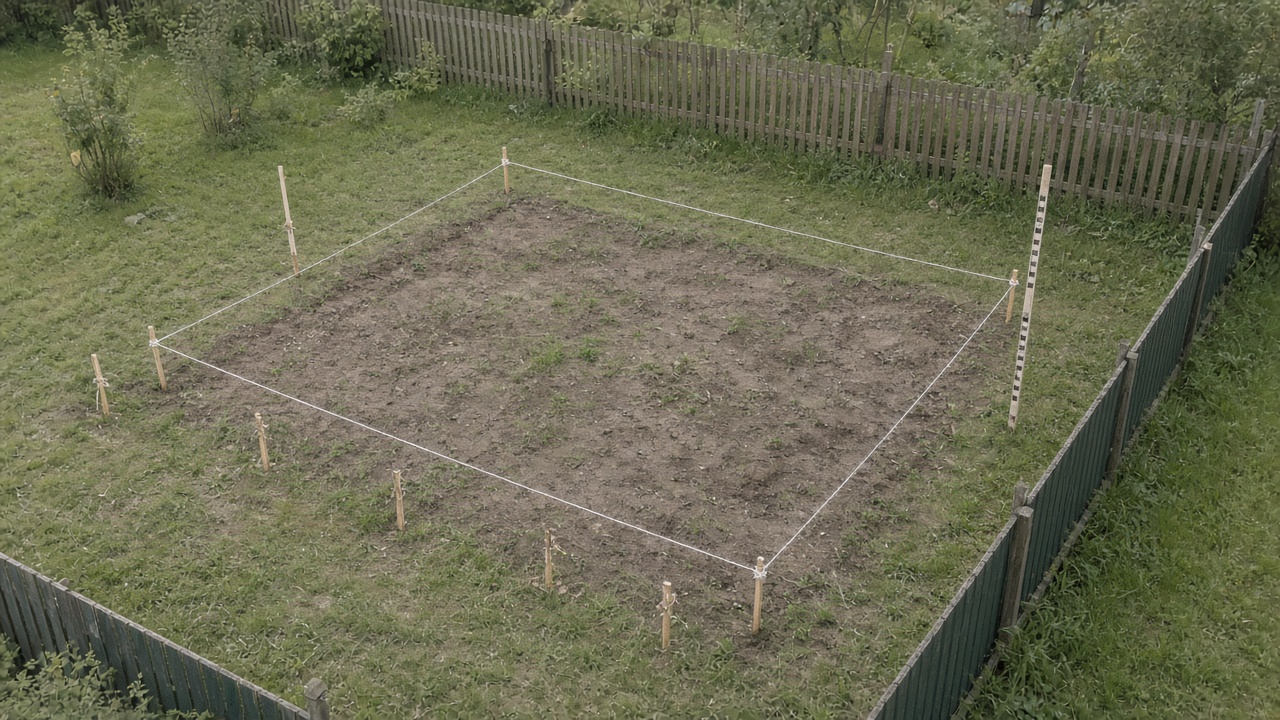

Узлы разметки осей: привязка, диагонали, рельеф, контрольные точки, документы

Нажмите ключевое слово под фото

привязка. Вынос бьётся с проектом и границами участка, не с «где стоит сетка».

На фото. До копки на кадре контрольные узлы выноса: привязка к границам, равные диагонали, высотные отметки, колья вне ковша и фото/схема — не чините оси «надеждой на опалубку».

Почему разметка дороже, чем кажется

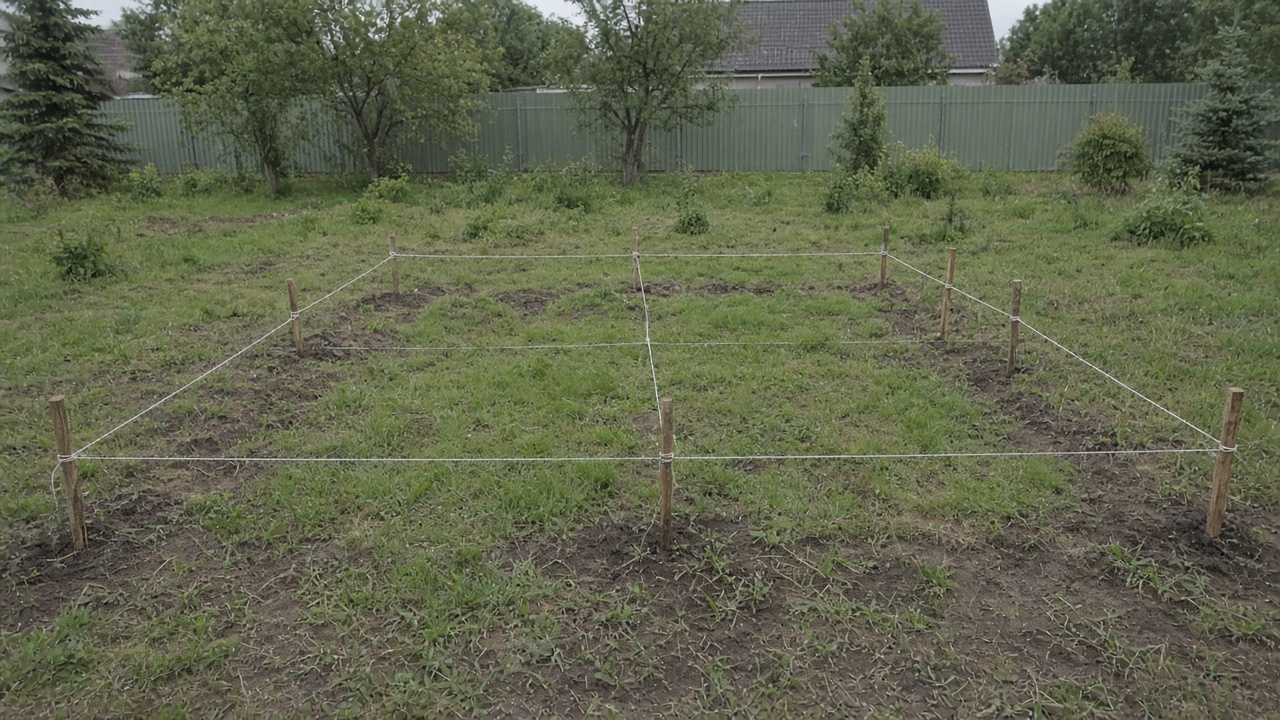

Колья и шнуры разметки осей дома на участке — На фото. Перекос на пару сантиметров глазом не виден, а на диагоналях и в опалубке — да: час с выносом дешевле кривого фундамента после бетона.

Перекос «прямоугольника» на 2–3 см на стороне 10 м незаметен глазом и заметен на диагоналях и в опалубке. Исправлять после бетонирования — на порядки дороже, чем час с теодолитом/нивелиром и повторной проверкой.

Ошибка 1: старт «от забора на глаз»

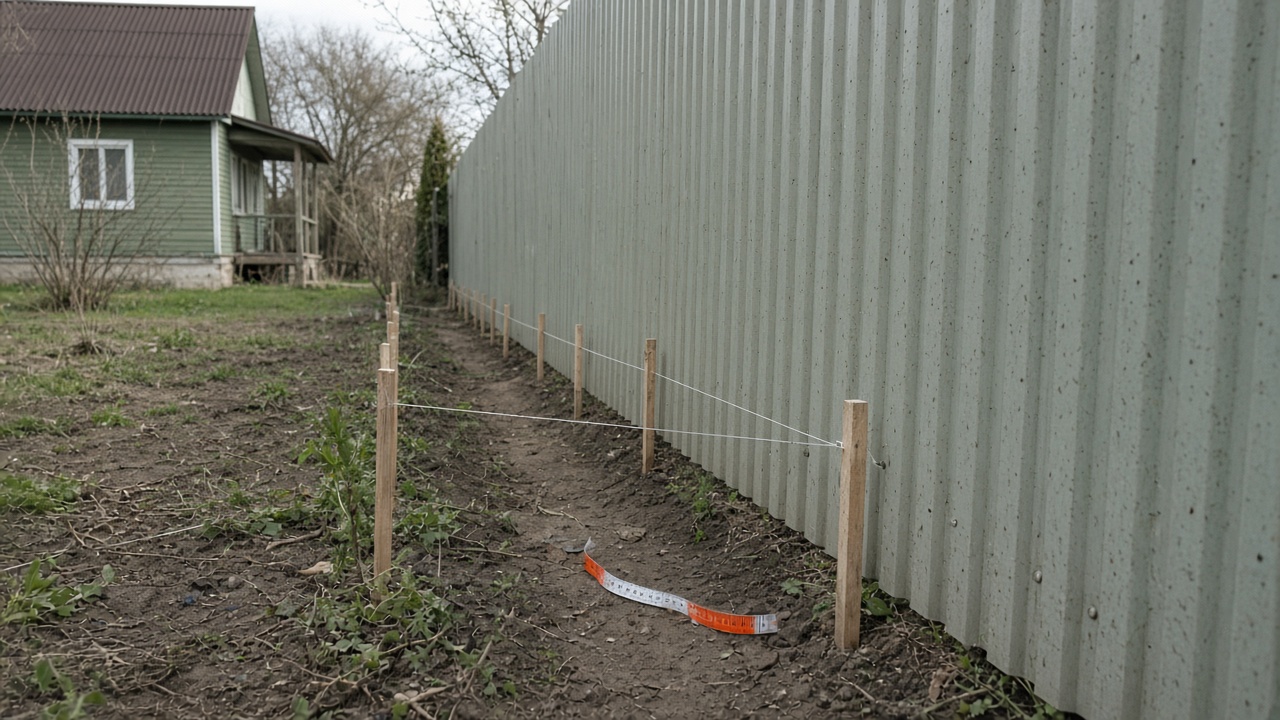

Разметка дома слишком близко к забору на глаз — На фото. Старт «от сетки забора» без привязок проекта даёт конфликт отступов: сверяйте вынос с границами и координатами, не с «где стоит сетка».

Симптом: дом «чуть ближе к меже», чем в плане. Следствие: конфликт отступов, лишние согласования, перенос пятна. Проверка: сверить вынос с координатами/привязками проекта и фактическими границами (не с «где стоит сетка»). Кто: геодезист / ответственный за вынос; заказчик фиксирует акт.

Ошибка 2: неравенство диагоналей

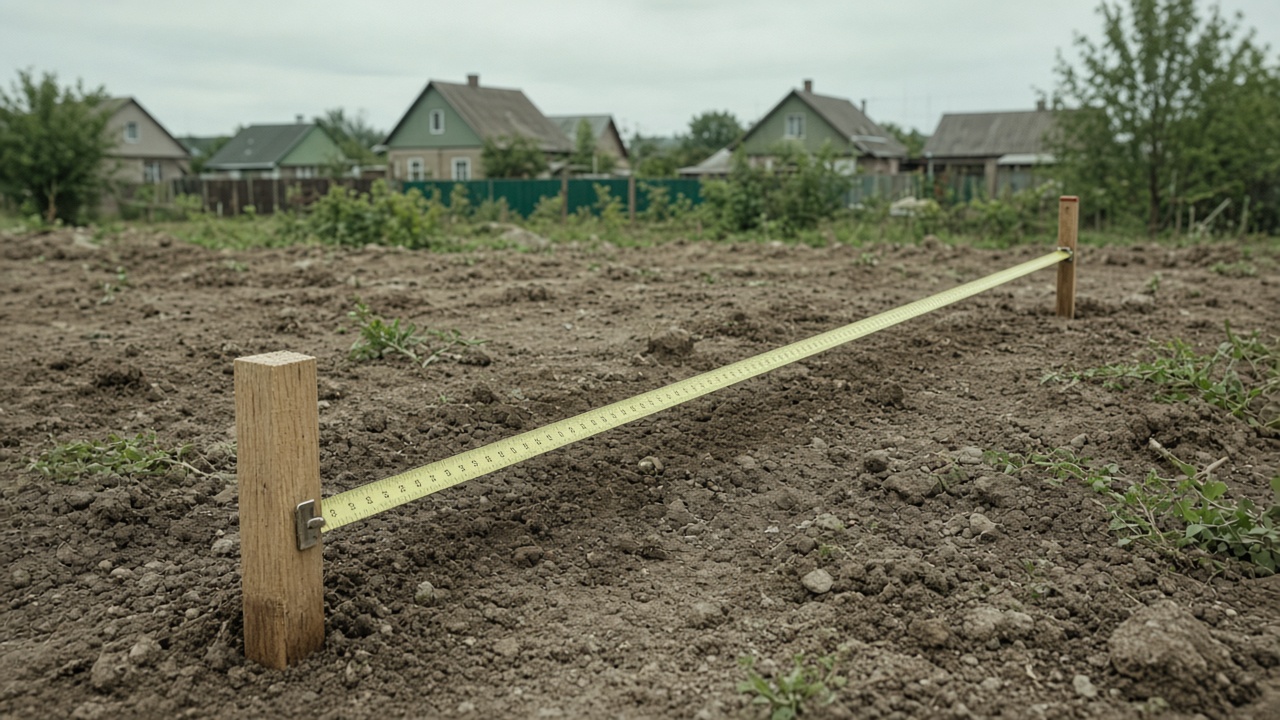

Проверка диагоналей прямоугольника разметки рулеткой — На фото. Стороны «по рулетке» при расходящихся диагоналях — косой фундамент: не копайте «надеясь выровнять опалубкой».

Симптом: стороны «вроде по рулетке», диагонали расходятся. Следствие: косой фундамент, кривые стены, мучение с перекрытиями. Проверка: измерить обе диагонали пятна/осей; при расхождении — не копать «надеясь выровнять опалубкой». Кто: бригада переразмечает; при сложном рельефе — геодезия.

Ошибка 3: путаница осей и «зеркала»

Колья осей с метками у будущего входа дома — На фото. Перепутанные «левая/правая» оси относительно входа уводят крыльцо и вводы: сверяйте марки чертежа с кольями при заказчике.

Симптом: «левая» и «правая» оси перепутаны относительно входа/соседей. Следствие: крыльцо не туда, коммуникации мимо вводов. Проверка: сверить марки осей на чертеже с кольями на местности при заказчике. Кто: прораб + заказчик на совместном осмотре.

Ошибка 4: игнор рельефа и высотных отметок

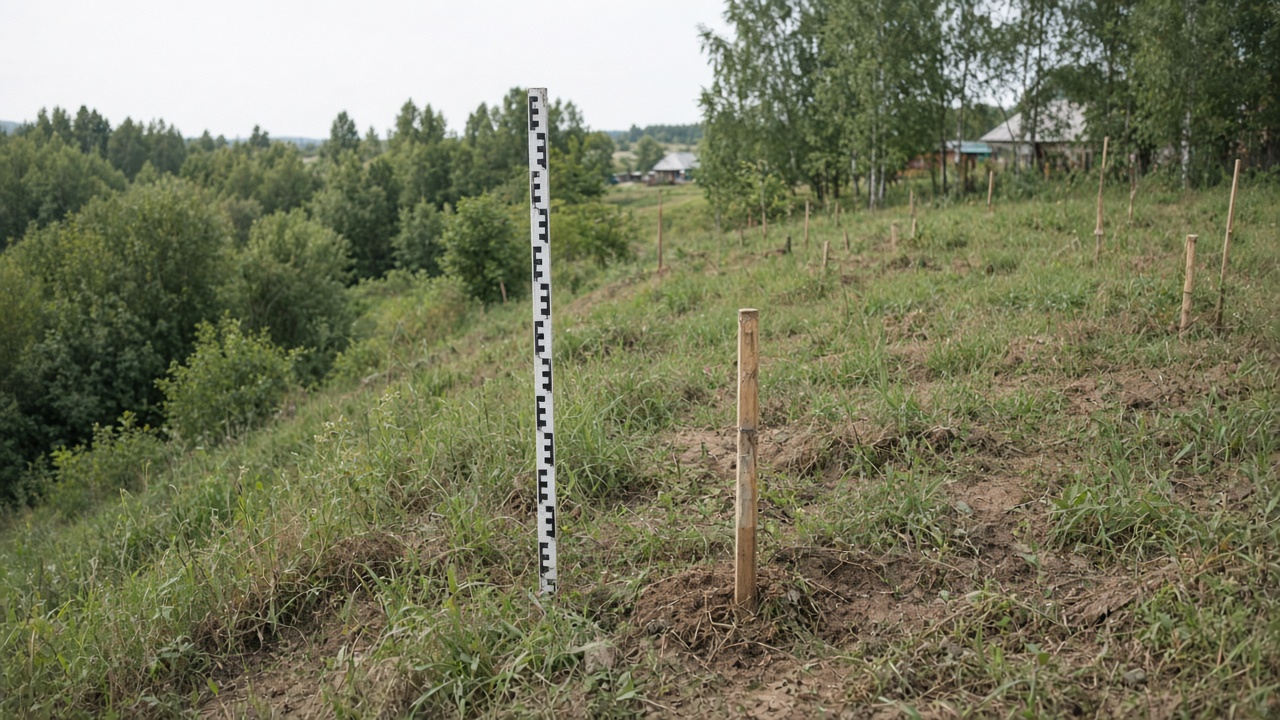

Участок с уклоном и рейки нивелира у кольев разметки — На фото. Плоский план на уклоне даёт «цоколь как вышло»: высотные отметки снимают до копки, иначе лишний бетон или подрезка.

Симптом: план в «плоском» мире, участок с уклоном. Следствие: разная высота цоколя «как вышло», лишний бетон или подрезка. Проверка: нивелир/отметки по проекту до копки. Кто: геодезия / технадзор.

Ошибка 5: колья сдвинули техникой

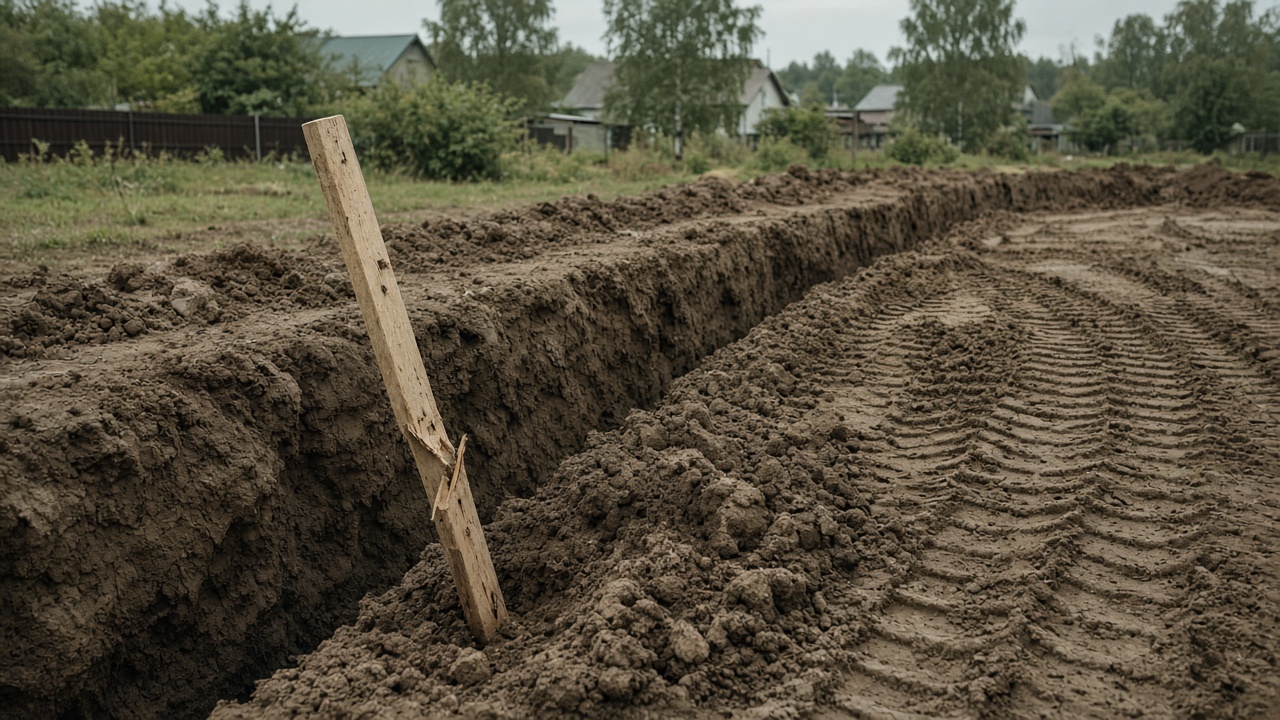

Сбитый кол разметки у края свежего котлована — На фото. После ковша «почти там» — не приёмка: контрольные точки вне зоны техники и повторный вынос перед копкой/опалубкой обязательны.

Симптом: утром разметка была, после экскаватора — «почти там». Следствие: котлован не по осям. Проверка: контрольные точки вне зоны работы техники; повторный вынос перед копкой и перед опалубкой. Кто: подрядчик обязан восстановить; заказчик не принимать «почти».

Ошибка 6: разметка без фиксации в документах

Симптом: «все видели, все помнят». Следствие: нет опоры в споре. Проверка: схема выноса, фото кольев с подписью осей, отметки в журнале / акте осмотра. Кто: стороны договора.

Дальше по цепочке: подготовка под опалубку, устройство опалубки, ошибки опалубки.

Красные флаги на объекте

Рулетка «на троих» без проверки диагоналей.
Оси только краской на траве без устойчивых кольев.
Отказ показать привязку к границам участка.
«Выровняем в опалубке» при явном перекосе пятна.
Нет проекта с осями «под рукой» в день разметки.

Чеклист «не повторить»

Есть проект с осями и привязками.
Вынос согласован с границами участка.
Диагонали проверены.
Высотные отметки понятны.
Контрольные точки вне ковша.
Фото и подписи до копки.
Повторная проверка перед опалубкой.
Подрядчик, который не стесняется геодезии: как выбрать подрядчика.

Когда остановить работы

Остановите копку/опалубку, если диагонали «плывут», колья сбиты, или пятно не бьётся с отступами. Дешевле час простоя, чем кривой фундамент. См. также ошибки армирования — следующий риск после «кривой» геометрии.
