Перекрытие по деревянным балкам: устройство, пирог и ошибки

Проблема: деревянное перекрытие — самый распространённый вариант для частного дома: лёгкое, доступное и быстро монтируется. Но владельцы жалуются, что пол второго этажа пружинит, скрипит, шаги слышно на первом этаже, а потолок со временем провисает и трескается. Как устроить перекрытие по деревянным балкам правильно и что проверить, если оно уже есть?

Короткий ответ: перекрытие по деревянным балкам состоит из несущих балок, опирающихся на стены, черепных брусков или чернового настила, звуко- или теплоизоляции между балками, плёнок, чистового пола сверху и подшивки потолка снизу. Его надёжность определяют сечение и шаг балок по расчёту, сухая древесина, достаточное и защищённое опирание на стены, жёсткий настил и правильная звукоизоляция с развязкой пола и потолка. Прогиб, скрип и шум чаще всего — результат слишком тонких балок, сырой древесины, большого шага, жёсткого соединения пола с балками и отсутствия звукоизоляции. Ниже — подробный разбор.

Из чего состоит перекрытие

Основа — балки из бруса, доски на ребро, клеёного бруса или двутавровых деревянных балок. Балки укладывают с определённым шагом и опирают на несущие стены. Снизу к балкам крепят черепные бруски, на которые укладывают черновой накат, или подшивают потолок. Между балками размещают утеплитель или звукоизоляцию. Сверху — черновой пол, слой звукоизоляции и чистовой пол.

Слой сверху вниз	Назначение	Что важно
Чистовой пол	Покрытие для ходьбы	Не опирать жёстко на балки при звукоизоляции
Черновой пол	Жёсткое основание	Толщина и крепление по шагу балок
Звукоизоляционная подложка	Гасит ударный шум	Сплошная, без разрывов
Балки	Несущий элемент	Сечение и шаг по расчёту
Минвата между балками	Звук или тепло	Плотная укладка без щелей
Подшивка потолка	Отделка снизу	Лучше на подвесах или обрешётке

Сечение и шаг балок

Сечение балок зависит от пролёта, шага, нагрузки и породы древесины и определяется расчётом. Чем больше пролёт, тем выше должна быть балка. Увеличивать высоту эффективнее, чем ширину: высокая узкая балка лучше сопротивляется прогибу, чем широкая низкая. Шаг балок выбирают с учётом толщины чернового пола и размеров утеплителя. Подбирать сечение «на глаз» или по примеру соседей — частая причина пружинящих полов.

Что влияет	Как влияет	Что делать
Пролёт	Больше пролёт — больше прогиб	Высокие балки или промежуточная опора
Шаг	Больше шаг — нагрузка на балку выше	Уменьшить шаг или усилить настил
Нагрузка	Перегородки, ванна, мебель	Учесть в расчёте заранее
Влажность древесины	Сырая балка прогибается и коробится	Сухая древесина камерной сушки
Порода	Разная прочность	Хвойные породы по расчёту

Опирание на стены

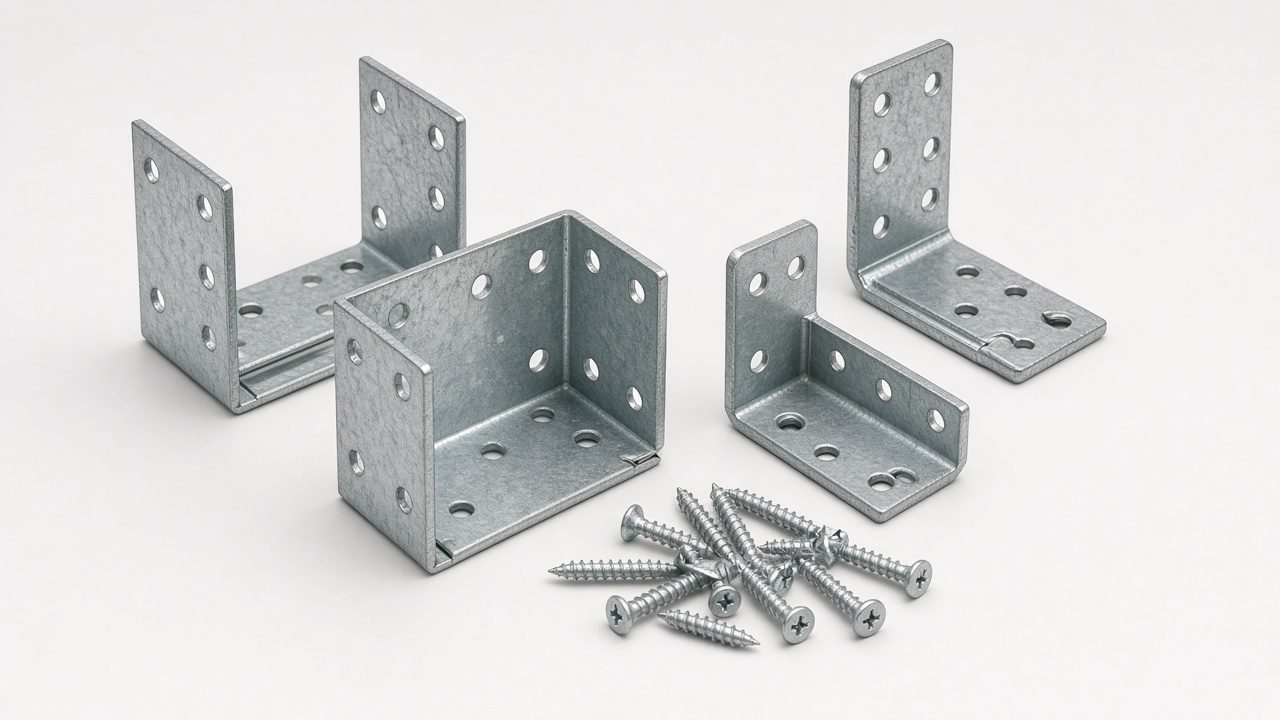

Балки опираются на стены на достаточную глубину. В кирпичных и газобетонных домах балки укладывают на армопояс или в гнёзда, торцы обрабатывают антисептиком и изолируют гидроизоляцией, оставляя зазор для проветривания. В каркасных домах балки опирают на верхнюю обвязку или крепят к ней металлическими опорами. В брусовых и бревенчатых домах балки врубают в венцы. В любом случае торец балки не должен быть замурован наглухо в сырой кладке.

Звукоизоляция: главная претензия

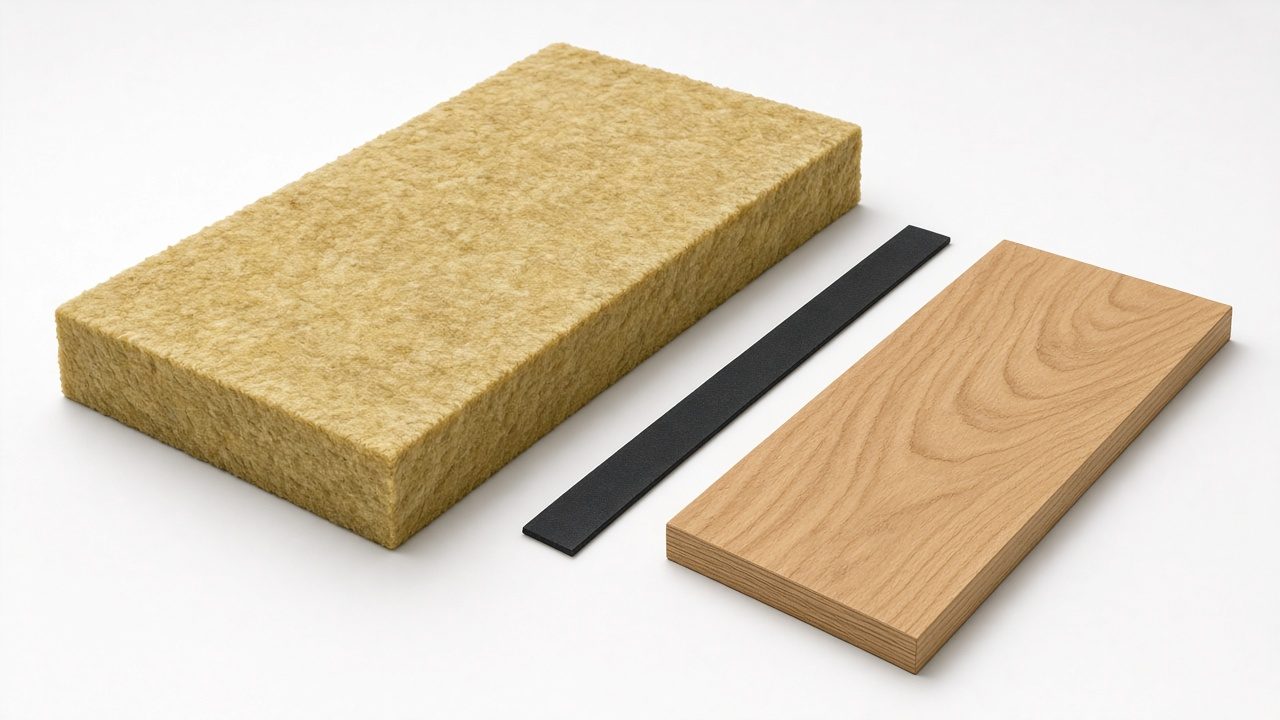

Деревянное перекрытие само по себе плохо изолирует звук: шаги, падающие предметы и голоса передаются по балкам и через пустоты. Хорошая звукоизоляция строится на трёх принципах: масса, поглощение и развязка. Между балками укладывают плотную минвату, пол делают плавающим — на упругой подложке, не связанным жёстко с балками и стенами, — а потолок подшивают на виброподвесах или отдельной обрешётке. По периметру пола оставляют демпферную ленту.

Тип шума	Откуда	Чем гасить
Ударный	Шаги, падение предметов	Плавающий пол, упругая подложка
Воздушный	Голоса, музыка	Минвата, масса слоёв
Косвенный	Через стены и балки	Развязка пола и потолка от стен

Чердачное перекрытие

Если над перекрытием холодный чердак, оно должно быть утеплено. Пароизоляцию укладывают снизу, со стороны тёплого помещения, утеплитель — между балками и при необходимости поверх них, а сверху — ветрозащитную мембрану и ходовые доски. Чердак должен проветриваться. Ошибка с пароизоляцией приводит к намоканию утеплителя и гниению балок.

Прогиб и пружинящий пол

Если пол на втором этаже пружинит, причины обычно в недостаточном сечении балок, большом шаге или пролёте, тонком черновом полу или сырой древесине, которая со временем деформировалась. Решения зависят от причины: добавить промежуточную опору, усилить балки накладками по расчёту, уменьшить шаг установкой дополнительных балок, сделать более жёсткий черновой пол. Усиление выполняют по рекомендации специалиста.

Скрип пола

Скрип появляется, когда доски или плиты трутся друг о друга или о крепёж. Причины: высохшая древесина, ослабшие гвозди, отсутствие зазоров, неровные балки. Помогают крепление на саморезы вместо гвоздей, клей при укладке плит, ровные балки, упругая подложка и правильные зазоры у стен.

Гидроизоляция в санузле на втором этаже

Санузел на деревянном перекрытии требует особого внимания. Перекрытие под ним усиливают с учётом веса сантехники, на черновое основание укладывают влагостойкие плиты и обмазочную гидроизоляцию с заведением на стены. Протечка в санузле на деревянных балках приводит к их гниению, поэтому важно качество работ и выведенные в доступные места ревизии.

Пожарная безопасность

Деревянные балки обрабатывают огнебиозащитой. Минвата между балками негорючая и улучшает огнестойкость. Подшивка потолка гипсокартоном повышает защиту. Проходы дымоходов через деревянные перекрытия выполняют только специалисты с соблюдением разделок и отступов. Электрику прокладывают в негорючих трубах.

Виды деревянных балок

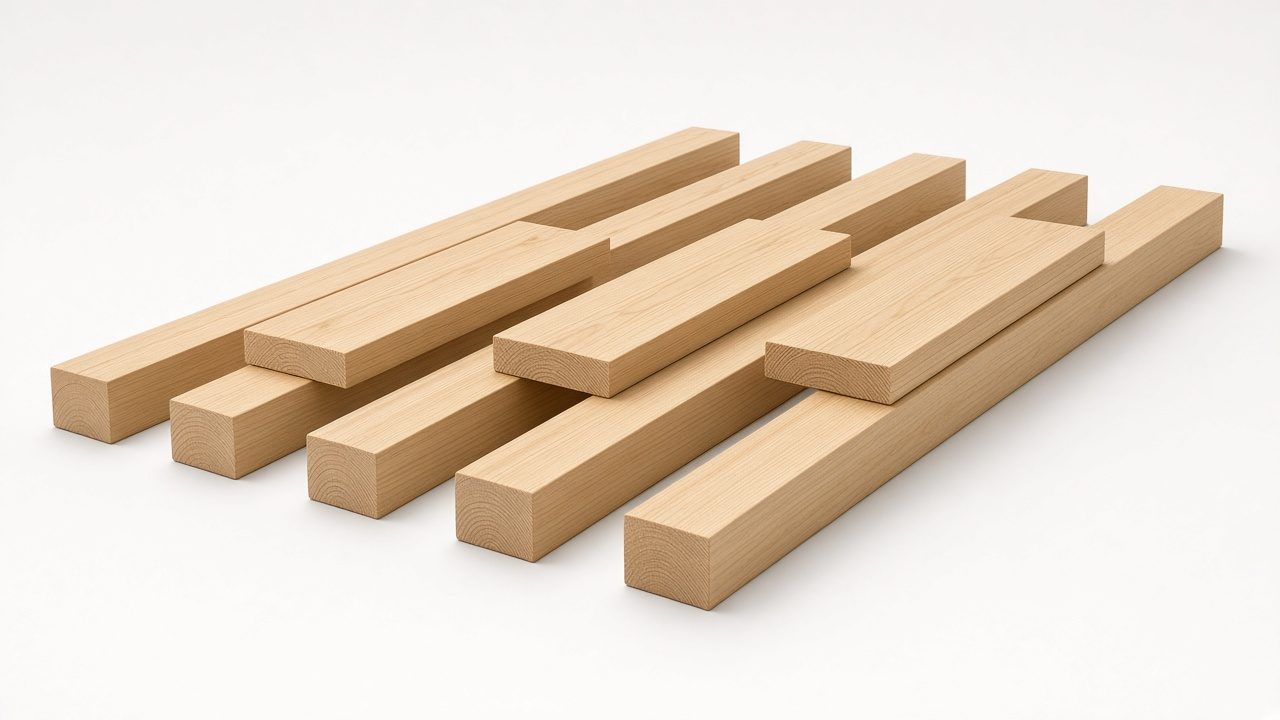

Классический вариант — цельный брус или доска на ребро из хвойной древесины камерной сушки. Они доступны и легко обрабатываются, но длина ограничена, а при большом пролёте требуется большое сечение. Клеёный брус прочнее, меньше коробится и позволяет перекрывать большие пролёты, но обходится дороже. Деревянные двутавровые балки с полкой из бруса и стенкой из плиты лёгкие, ровные и жёсткие, удобны для прокладки коммуникаций через стенку, но требуют аккуратного обращения и защиты от влаги. Спаренные доски, скреплённые между собой, применяют, когда нет цельной балки нужного размера.

Тип балки	Плюсы	Ограничения
Цельный брус	Доступен, прост в работе	Усадка, коробление, длина
Доска на ребро	Экономно, легко поднять	Нужна по расчёту, связи от опрокидывания
Клеёный брус	Прочный, ровный, большие пролёты	Цена, защита торцов
Деревянный двутавр	Лёгкий, ровный, жёсткий	Чувствителен к влаге, особый крепёж

Связи и распорки между балками

Высокие узкие балки под нагрузкой могут закручиваться и опрокидываться. Чтобы этого не происходило, между ними ставят распорки или перекрёстные связи на определённом расстоянии друг от друга. Они также помогают распределить нагрузку от сосредоточенного груза на соседние балки и уменьшают пружинистость пола. Часто именно отсутствие связей становится причиной вибрации перекрытия при ходьбе.

Подготовка древесины

Балки должны быть сухими, ровными, без крупных сучков в зоне максимального изгиба и без гнили. Перед монтажом их обрабатывают огнебиозащитным составом, особенно торцы и места опирания. Сырая древесина после монтажа высыхает, балки коробятся, крепёж ослабевает, появляются скрип и щели. Если балки пришли влажными, лучше дать им высохнуть под навесом на прокладках.

Черновой пол

Черновой пол делают из шпунтованных плит, фанеры или доски. Его толщина должна соответствовать шагу балок: чем больше шаг, тем толще настил. Плиты укладывают со смещением швов, стыки располагают на балках, крепят саморезами по краю и в середине. Клей по верхней грани балок уменьшает скрип. Черновой пол придаёт перекрытию жёсткость и распределяет нагрузку.

Перегородки на перекрытии

Перегородки второго этажа создают дополнительную нагрузку. Лёгкие каркасные перегородки обычно не требуют особых мер, если они учтены в расчёте. Тяжёлые перегородки из кирпича или блоков на деревянное перекрытие ставить не рекомендуется. Если перегородка идёт вдоль балок, под неё ставят усиленную или сдвоенную балку. Расположение перегородок стоит определить до расчёта перекрытия.

Коммуникации в перекрытии

Через деревянное перекрытие проходят канализация, водопровод, вентиляционные каналы и кабели. Отверстия в балках делают только в допустимой зоне, обычно в средней трети высоты балки и подальше от опор, а их размер ограничивают. Пропилы по нижней или верхней грани ослабляют балку и недопустимы. В двутавровых балках отверстия делают в стенке по рекомендациям производителя. Трассы коммуникаций лучше спланировать заранее, чтобы не резать балки на месте.

Потолок первого этажа

Потолок под деревянным перекрытием можно подшить гипсокартоном, вагонкой или оставить балки открытыми как элемент интерьера. Гипсокартон по жёсткой обрешётке, прикреплённой к балкам, часто трескается по швам, когда перекрытие прогибается и работает. Обрешётка на подвесах или виброподвесах уменьшает трещины и улучшает звукоизоляцию. Открытые балки выглядят эффектно, но тогда звукоизоляцию приходится выполнять сверху, в конструкции пола.

Тёплый пол на деревянном перекрытии

Водяной тёплый пол в стяжке добавляет большой вес и требует усиленного перекрытия. На деревянных балках чаще применяют лёгкие системы — с распределительными пластинами в настиле. Электрический тёплый пол под покрытие тоже возможен. Любой тёплый пол проектирует и монтирует только специалист, а древесину нельзя перегревать.

Перекрытие в старом доме

В старых домах деревянные перекрытия могли прослужить многие десятилетия, но со временем балки поражаются гнилью в местах опирания, а засыпка между ними оседает и пылит. Перед ремонтом вскрывают пол у стен и осматривают торцы балок. Гнилые участки удаляют и протезируют, балки усиливают накладками, а старую засыпку заменяют минватой. Объём работ определяют по результатам обследования.

Последовательность монтажа

Сначала подготавливают опорные места: армопояс, гнёзда или обвязку, укладывают гидроизоляцию. Затем выставляют крайние балки по уровню, натягивают шнур и укладывают промежуточные с заданным шагом, подкладывая под них подкладки из негниющих материалов, если нужна подгонка по высоте. Балки закрепляют анкерами, уголками или опорами, устанавливают распорки и связи. После этого крепят черепные бруски или подшивку снизу, укладывают утеплитель и плёнки, а затем черновой пол. Звукоизоляционный слой и чистовой пол монтируют, когда дом закрыт от осадков.

Защита перекрытия на время стройки

Деревянное перекрытие, оставленное под дождём и снегом, набирает влагу. Плиты чернового пола разбухают, балки коробятся, а утеплитель мокнет. Если кровля ещё не готова, перекрытие укрывают плёнкой, а воду, попавшую на него, сразу удаляют. Утеплитель укладывают только под закрытым контуром.

Признаки проблем в существующем перекрытии

Насторожить должны провисание потолка, трещины в отделке потолка вдоль балок, перекос дверей на втором этаже, сильная вибрация при ходьбе, запах сырости и тёмные пятна на подшивке. Это поводы вскрыть часть перекрытия и посмотреть на балки и опорные зоны. Чем раньше найдена проблема, тем проще её устранить.

Деревянное или монолитное перекрытие

Деревянное перекрытие легче, быстрее монтируется и не требует тяжёлой техники, его удобно делать в каркасных, брусовых и небольших каменных домах. Монолитное или плитное перекрытие тяжелее, лучше гасит звук за счёт массы и не горит, но требует прочных стен, техники и времени на набор прочности бетона. Для дачи и лёгкого дома деревянное перекрытие — естественный выбор. Для дома с тяжёлыми нагрузками и высокими требованиями к звукоизоляции стоит сравнить оба варианта с проектировщиком.

Уход за перекрытием

Деревянное перекрытие не требует сложного обслуживания. Достаточно следить за влажностью в доме, вовремя устранять протечки из санузла и с кровли, проверять чердак после зимы и не перегружать пол тяжёлыми предметами, не предусмотренными расчётом.

Типичные ошибки

Частые ошибки: подбирать сечение балок без расчёта; использовать сырую древесину; замуровывать торцы балок в кладку без изоляции и проветривания; крепить чистовой пол жёстко к балкам при требовании звукоизоляции; пропускать пароизоляцию в чердачном перекрытии; не усиливать перекрытие под ванной и перегородками; укладывать вату со щелями.

Как проверить результат

Что проверить	Как	Хороший результат
Прогиб	Пройтись, прыгнуть, уровень	Пол не пружинит, нет провиса потолка
Скрип	Пройти по всей площади	Тишина
Звук	Шаги наверху, голоса	Мало слышно внизу
Торцы балок	Осмотр опирания	Сухие, без гнили
Чердак	Осмотр зимой	Утеплитель сухой, нет инея

Когда звать специалиста

Расчёт сечения и шага балок, усиление существующего перекрытия, а также работы при заметном прогибе, гнили и трещинах выполняет специалист. Проходы дымоходов, электрика, отопление и газ — только профессионалы.

Читайте также: шумоизоляция перекрытия, утепление межэтажного перекрытия, приёмка перекрытия.

FAQ

Какое сечение балок нужно для перекрытия?
Оно зависит от пролёта, шага, нагрузки и древесины и определяется расчётом.

Почему пружинит пол на втором этаже?
Тонкие балки, большой шаг или пролёт, тонкий черновой пол или сырая древесина.

Как сделать деревянное перекрытие тише?
Плотная минвата между балками, плавающий пол на упругой подложке и потолок на виброподвесах.

Можно ли поставить ванну на деревянное перекрытие?
Да, если перекрытие под ней рассчитано и усилено, а гидроизоляция сделана качественно.

Нужна ли пароизоляция в межэтажном перекрытии?
Между отапливаемыми этажами обычно нет, а в чердачном — обязательно снизу.

Коротко

Перекрытие по деревянным балкам надёжно, если сечение и шаг выбраны по расчёту, древесина сухая, опирание защищено от влаги, а пирог собран правильно. Звукоизоляцию обеспечивают минвата, плавающий пол и развязанный потолок. Прогиб, скрип и шум — повод проверить балки и узлы, а усиление делать по рекомендации специалиста.
