Кабель в земле на участке: как проложить линию к дому, бане и насосу и что проверить заказчику

Проблема: на участке нужно электричество не только в доме. Свет у ворот, баня, насос у скважины, гараж, освещение дорожек. Кабели тянут по воздуху, по забору или просто прикапывают в грядке. Через пару лет лопата или экскаватор перерубает линию, баня остаётся без света, а найти, где проходит кабель, никто не может.

Короткий ответ: подземную кабельную линию проектирует и прокладывает электрик. Кабель выбирают под прокладку в земле, укладывают в траншею на глубину и с защитой по проекту, отмечают сигнальной лентой, а места пересечений с другими сетями и входы в здания защищают отдельно. Подключение и защитные устройства в щите делает тоже электрик. Заказчику важно согласовать трассу на плане участка, проверить траншею и кабель до засыпки, сфотографировать трассу и получить схему. Тогда линия прослужит долго и её не повредят при следующих работах.

Куда обычно тянут кабель на участке

Перед тем как копать, полезно составить полный список потребителей. Часто оказывается, что одна траншея может обслужить несколько точек, а не каждую отдельно.

• Баня или гостевой дом. Обычно отдельная линия с собственной защитой в щите дома и щитком в бане.
• Насос у скважины. Питание насоса и автоматики, иногда в одной траншее с водопроводом по проекту.
• Гараж и мастерская. Линия под инструмент и освещение.
• Ворота и калитка. Привод ворот, звонок, освещение.
• Освещение дорожек и сада. Низкие светильники, подсветка.
• Септик с компрессором. Если очистное сооружение требует питания.
• Теплица, беседка, зона барбекю. Розетки и свет.

Потребитель	Что учесть	Кто решает
Баня	Отдельная линия, мокрые зоны, защита	Электрик
Насос у скважины	Автоматика, защита, трасса с водопроводом	Электрик и сервис
Ворота	Привод, свет, звонок	Электрик
Освещение участка	Число линий, управление	Электрик и заказчик
Септик	Питание компрессора	Электрик и производитель септика
Беседка, теплица	Розетки на улице, защита от влаги	Электрик

Почему кабель повреждают

Подземная линия редко выходит из строя сама. Почти всегда её повреждают люди.

• Неизвестна трасса. Никто не помнит, где проходит кабель, и при новых работах его перерубают.
• Слишком мелко. Кабель прикопали, и его задевают лопатой или корнями.
• Нет защиты. Кабель лежит в грунте без трубы там, где по проекту она нужна, и камни повреждают оболочку.
• Нет сигнальной ленты. Землекоп не видит предупреждения.
• Неподходящий кабель. Кабель для помещений уложен в землю.
• Пересечение с другими сетями без защиты.
• Посадка деревьев и установка столбов над трассой.

Причина	Чем грозит	Как избежать
Нет схемы трассы	Повреждение при раскопках	План участка и фото до засыпки
Мелкая укладка	Повреждение лопатой	Глубина по проекту
Нет защиты	Повреждение оболочки	Труба и подсыпка по проекту
Нет ленты	Нет предупреждения при копке	Сигнальная лента над кабелем
Неподходящий кабель	Быстрый износ	Кабель для прокладки в земле

Как планируют трассу

1. Составьте план участка. Дом, баня, скважина, септик, дорожки, будущие посадки и постройки.
2. Нанесите существующие сети. Водопровод, канализация, дренаж, газ, контур заземления.
3. Определите точки подключения. Где щит в доме, где щиток в бане, где насос.
4. Электрик предлагает трассу. С учётом расстояний до других сетей, мест пересечений и удобства обслуживания.
5. Согласуйте трассу с будущими работами. Не должна проходить там, где планируется котлован, бассейн или большие деревья.
6. Решите, что пойдёт в одну траншею. Иногда кабель к бане и насосу кладут вместе с водопроводом, но только по проекту.
7. Электрик подбирает кабель и защиту. Под нагрузку, длину и условия прокладки.

Как определить, какая мощность нужна дому и всем потребителям на участке, разобрано в материале о мощности электричества для дома.

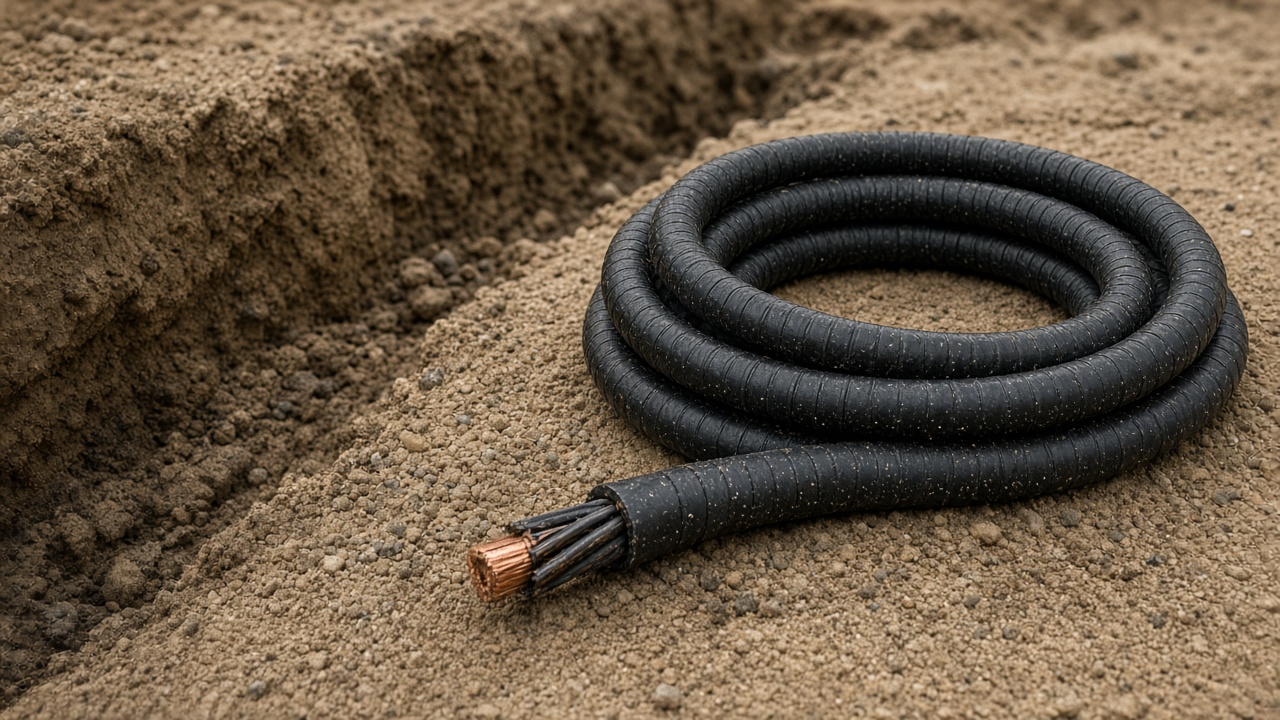

Что происходит при прокладке

Порядок работ зависит от проекта, но обычно выглядит так:

• Разметка трассы. По плану, с привязкой к дому и углам участка.
• Траншея. Глубину задаёт проект. На дне убирают камни и делают подсыпку.
• Укладка кабеля. Кабель укладывают свободно, без натяжения, в трубе там, где это требует проект: под дорожками, на въездах, при пересечениях.
• Подсыпка сверху. Мягкий слой над кабелем.
• Сигнальная лента. Укладывают выше кабеля, чтобы при раскопке сначала увидеть ленту.
• Ввод в здания. Через гильзы, с герметизацией.
• Засыпка. Только после проверки и фотофиксации.
• Подключение. Электрик подключает линию в щитах, ставит защитные устройства, проверяет работу.

Приёмка до засыпки

Главное правило — ничего не засыпать до проверки. Потом кабель уже не увидеть.

1. Глубина. Посмотрите в нескольких местах, соответствует ли она проекту.
2. Дно траншеи. Нет ли острых камней и мусора.
3. Труба на пересечениях и под дорожками. Там, где это предусмотрено.
4. Кабель не натянут. Лежит свободно, без петель и заломов.
5. Вход в здания. Гильзы и герметизация.
6. Сигнальная лента. Есть ли она и где лежит.
7. Фотографии. Снимите траншею с кабелем с нескольких точек с привязкой к углам дома и ориентирам.
8. Отметьте трассу на плане. С расстояниями от углов дома и забора.

Подробнее о том, как фиксировать то, что потом скроется, — в материале о фотофиксации скрытых работ.

Что проверить	Как	Зачем
Глубина	Осмотр в нескольких точках	Защита от повреждения
Подсыпка	Нет камней	Целость оболочки
Трубы	На пересечениях и въездах	Защита от нагрузки
Лента	Над кабелем	Предупреждение при копке
Фото и план	Привязка к ориентирам	Найти трассу через годы

Пересечения с другими сетями

Самые ответственные места подземной линии — пересечения и сближения с другими коммуникациями. Здесь чаще всего возникают проблемы, и здесь проект особенно важен.

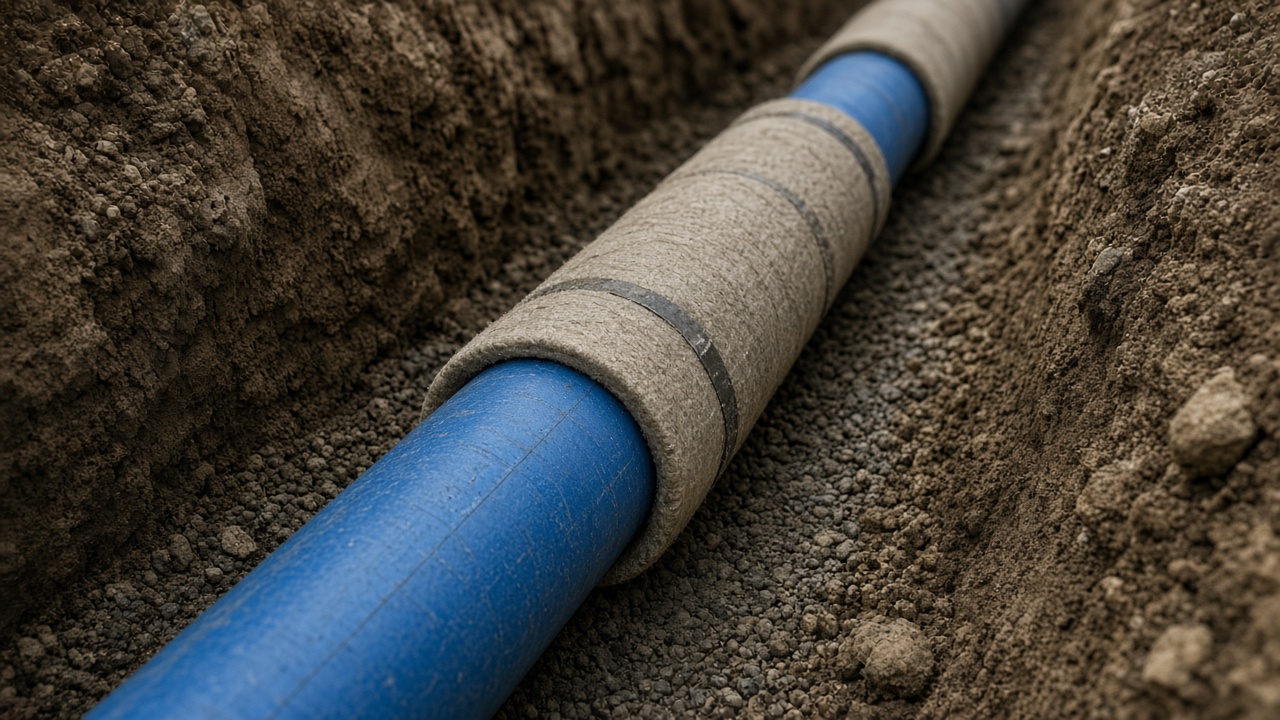

• Водопровод. Кабель и водопровод могут идти рядом или в одной траншее, но расстояния и порядок укладки задаёт проект. При ремонте водопровода кабель не должен мешать.
• Канализация и септик. Кабель не прокладывают через зону, где будут копать при обслуживании и ремонте септика.
• Дренаж. Дренажные трубы и колодцы иногда раскапывают для промывки, поэтому кабель держат в стороне.
• Газопровод. Сближение и пересечение с газом определяет проект и газовая служба. Самостоятельно здесь ничего не делают.
• Контур заземления. Его трассу тоже наносят на план, чтобы не повредить.
• Дорожки и въезд. Под ними кабель защищают трубой, чтобы нагрузка от машин и техники не повредила его.

Пересечение	Что делают	Кто решает
Водопровод	Расстояния или совместная траншея по проекту	Электрик и сантехник
Септик	Обходят зону обслуживания	Электрик
Дренаж	Держат в стороне от колодцев	Электрик
Газ	Только по проекту	Проектировщик и газовая служба
Въезд	Защитная труба	Электрик

Если на участке уже есть сети, а схемы нет, до начала земляных работ стоит восстановить хотя бы приблизительный план: где выходят трубы из дома, где стоят люки, где проходили прежние траншеи. Электрик учтёт это при выборе трассы.

Как связаны кабель и благоустройство

Лучшее время для прокладки кабеля — до благоустройства. Когда дорожки, газон, посадки и забор уже готовы, каждая траншея превращается в небольшой ремонт участка. Поэтому опытные заказчики сначала решают, где и что будет на участке через несколько лет, а затем прокладывают все сети сразу, с запасом. Например, кладут резервную трубу под дорожкой к месту, где когда-нибудь появится беседка или гараж. Тогда новый кабель можно будет протянуть без раскопки дорожки. Решение о резервных трубах и их трассе принимает электрик вместе с заказчиком, а сами трубы наносят на тот же план участка.

Что делать после подключения

• Получите схему щита. Какая линия идёт к бане, насосу, воротам.
• Проверьте работу всех точек. Свет, розетки, насос, привод ворот.
• Узнайте, как проверять защитные устройства.
• Сохраните документы. Схема участка с трассой, фото, схема щита.
• Не высаживайте деревья над трассой. Корни и будущие раскопки ей навредят.
• Предупреждайте всех подрядчиков. Перед любыми земляными работами показывайте схему.

Уличные потребители и безопасность

Электричество на улице работает в более жёстких условиях, чем в доме: дождь, снег, мороз, солнце, перепады температуры. Поэтому к уличным розеткам, светильникам и щиткам предъявляют особые требования, и подбирает их электрик.

• Защита от влаги. Уличные розетки и светильники должны иметь исполнение для улицы, а щитки — подходящие корпуса.
• Защитные устройства. Линии к бане, беседке, воротам и уличным розеткам защищают устройствами защитного отключения по проекту.
• Высота и место установки. Розетки не ставят там, где их заливает водой с крыши или полива.
• Управление. Освещение участка удобно включать из дома или по датчику, это тоже решается на этапе проекта.
• Отключение на зиму. Некоторые уличные линии, например к летней кухне или фонтану, удобно отключать на зимний период отдельным автоматом.

Если на участке есть дети или животные, обсудите с электриком места установки розеток и светильников, чтобы до них нельзя было легко добраться или повредить кабель у выхода из земли. Выходы кабеля из грунта к светильникам и щиткам защищают трубой — это одно из самых уязвимых мест линии, потому что здесь кабель задевают триммером и газонокосилкой.

Примеры из практики

Пример 1. Кабель к бане в грядке. Прежний владелец прикопал кабель к бане неглубоко. При перекопке огорода его перерубили. Электрик проложил новую линию на нужной глубине, в трубе на пересечении с дорожкой, с лентой и схемой.

Пример 2. Одна траншея для насоса и воды. Электрик и сантехник согласовали совместную прокладку кабеля насоса и водопровода от скважины по проекту. Это сократило земляные работы, а трассу зафиксировали одной схемой.

Пример 3. Экскаватор и септик. При монтаже септика экскаватор задел кабель к воротам. Схемы не было. Теперь трасса нанесена на план, а подрядчики получают его перед работами.

Пример 4. Освещение дорожек. Хозяин хотел протянуть свет к каждой лавочке отдельно. Электрик предложил одну кольцевую линию с ответвлениями, которую проложили вместе с бордюрами дорожек.

Пример 5. Ворота без отдельной линии. Привод ворот запитали от розетки в гараже через удлинитель. Электрик сделал отдельную линию с защитой, и проблемы с приводом прекратились.

Пример 6. Дерево над трассой. Через несколько лет корни сильно разрослись над кабелем. При пересадке дерева кабель повредили. Теперь трасса обозначена на плане как зона без посадок.

Пример 7. Триммер у фонаря. Кабель к садовому фонарю выходил из земли без защиты. Его повредили триммером при покосе травы. Электрик восстановил линию и защитил выход трубой.

Пример 8. Резервная труба. При укладке дорожки хозяин по совету электрика положил под ней пустую трубу к месту будущей беседки. Через два года кабель к беседке протянули за день, не трогая плитку.

От чего зависит устройство линии

• Нагрузка. От неё зависит сечение кабеля и защита.
• Длина. На длинных линиях электрик учитывает падение напряжения.
• Грунт и вода. Влияют на выбор защиты.
• Пересечения. С дорожками, въездом, водопроводом, канализацией, газом.
• Будущие планы. Бассейн, новая постройка, посадки.

Фактор	Что меняет	Кто учитывает
Нагрузка	Сечение и защиту	Электрик
Длина	Сечение кабеля	Электрик
Пересечения	Трубы и расстояния	Электрик по проекту
Грунт	Защиту кабеля	Электрик
Будущие планы	Трассу	Заказчик и электрик

Частые ошибки

• Прокладывать кабель самостоятельно. Ошибка в выборе кабеля, защиты или подключения проявится не сразу, а исправлять её придётся с раскопкой.
• Использовать кабель, не предназначенный для земли.
• Экономить на глубине и защите. Экономия получается небольшой, а риск повреждения растёт.
• Засыпать траншею без проверки и фото.
• Не делать схему трассы. Через несколько лет её никто не вспомнит.
• Подключать уличных потребителей удлинителями.
• Сажать деревья и ставить столбы над кабелем.

Когда звать специалиста

Подземную кабельную линию проектирует и прокладывает электрик: подбор кабеля и защиты, трасса, глубина, вводы в здания, подключение в щитах, защитные устройства, проверка. Если линия идёт рядом с газопроводом, расстояния и порядок работ определяет проект и газовая служба. Если кабель повреждён — нет света в бане, срабатывает защита, — не пытайтесь найти и соединить его сами, вызывайте электрика. Если планируется септик, скважина или бассейн, покажите подрядчику схему трассы до начала работ. Как устроено подключение дома к сети в целом, описано в материале о подключении электричества к дому.

FAQ

На какую глубину кладут кабель в землю?
Глубину и защиту задаёт проект. Электрик учитывает нагрузки сверху, пересечения и грунт.

Можно ли положить кабель к бане самому?
Не стоит. Подбор кабеля, прокладку и подключение делает электрик.

Нужна ли труба для кабеля?
На пересечениях, под дорожками и въездами, при вводе в здания — по проекту.

Можно ли класть кабель вместе с водопроводом?
Иногда да, но только по проекту и с соблюдением требований.

Как потом найти, где проходит кабель?
По схеме и фотографиям, сделанным до засыпки.

Что делать, если кабель повредили?
Отключить линию в щите, если это безопасно, и вызвать электрика.

Коротко

• Сначала план участка и все потребители.
• Трассу, кабель и защиту определяет электрик.
• До засыпки — проверка, фото и схема.
• Над трассой не сажают деревья и не ставят столбы.
• Прокладка и подключение — только электрик.
