Заземление частного дома: зачем нужно, из чего состоит и что проверить заказчику

Проблема: дом построен, свет подключён, розетки работают — и вопрос заземления кажется формальностью. Потом стиральная машина начинает «щипаться», бойлер в санузле вызывает сомнения, а электрик при проверке говорит, что контура нет или он сделан так, что толку от него мало. Переделывать заземление в готовом доме с отделкой и благоустройством сложнее, чем сделать правильно сразу.

Короткий ответ: заземление — часть системы электробезопасности дома. Оно вместе с автоматикой и устройствами защитного отключения помогает защитить людей от поражения током при повреждении изоляции и отводит опасный потенциал в землю. Схему заземления выбирает проектировщик или электрик с учётом ввода и сети, монтирует контур и подключает его тоже электрик, а после монтажа проводят измерения. Заказчику важно понимать, зачем это нужно, что спросить у электрика, какие документы получить и что проверить при приёмке. Самостоятельно заземление не монтируют и не подключают.

Зачем дому заземление

В доме много техники с металлическими корпусами: стиральная машина, бойлер, электроплита, насос, котёл. Если изоляция внутри прибора повреждается, на корпусе может появиться опасное напряжение. Заземление вместе с защитными устройствами создаёт путь, по которому ток уходит в землю, а автоматика быстро отключает повреждённую линию.

• Защита людей. Главная задача — снизить риск поражения током при касании корпуса прибора.
• Работа защитной автоматики. Устройства защитного отключения и автоматы работают как задумано, когда система заземления сделана правильно.
• Требования производителей. Многие приборы — котлы, бойлеры, насосы, стиральные машины — производитель требует подключать к сети с заземлением.
• Мокрые зоны. В санузле, бане, постирочной и у скважины риск выше, поэтому к защите там относятся особенно внимательно.
• Уравнивание потенциалов. Металлические трубы, ванна, корпуса оборудования соединяются в единую систему, чтобы между ними не возникало опасной разницы потенциалов. Это тоже делает электрик.

Что защищает	Как работает	Кто отвечает
Людей от поражения током	Ток уходит в землю, защита отключает линию	Электрик по проекту
Технику	Корректная работа защит и приборов	Электрик
Мокрые зоны	Дополнительная защита и уравнивание потенциалов	Электрик
Оборудование у скважины	Заземление насоса и автоматики	Электрик и сервис

Из чего состоит система заземления

Конкретная схема зависит от сети, к которой подключён дом, и от проекта. Но основные элементы обычно такие:

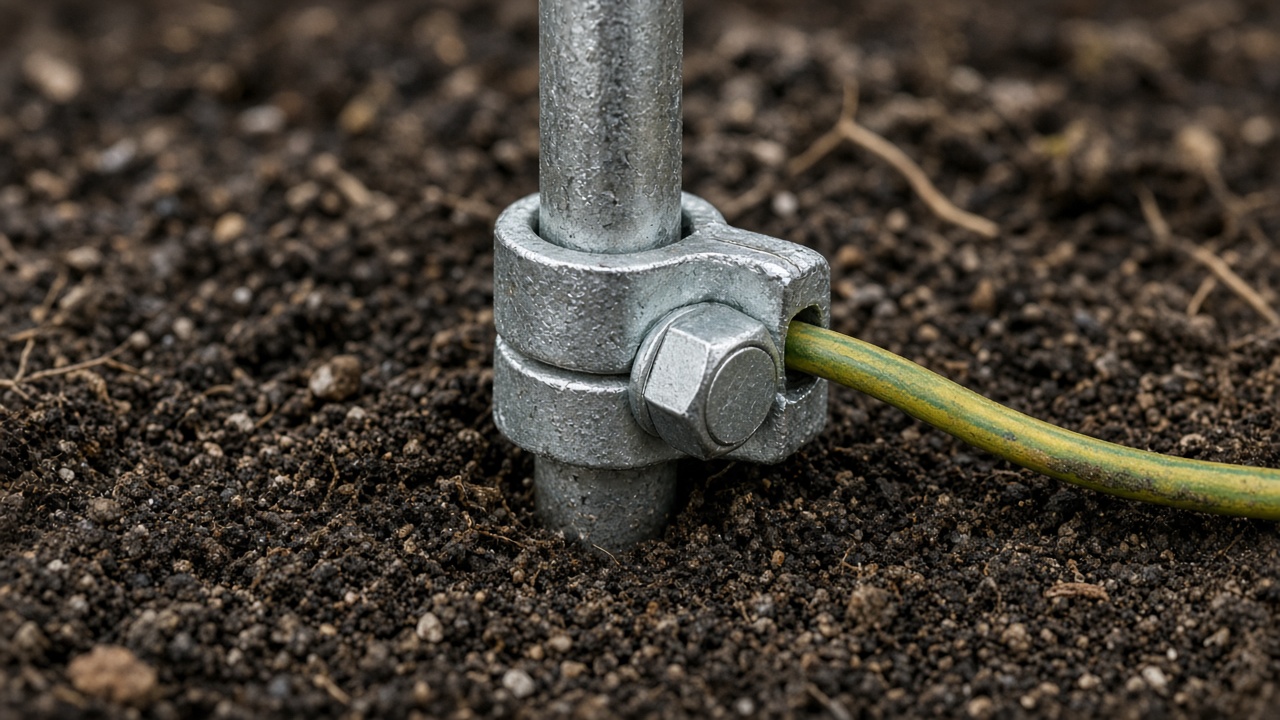

• Заземлитель. Металлические электроды в грунте — вертикальные, иногда с горизонтальной связью. Их число и глубину определяет электрик с учётом грунта.
• Заземляющий проводник. Соединяет заземлитель с главной заземляющей шиной в доме.

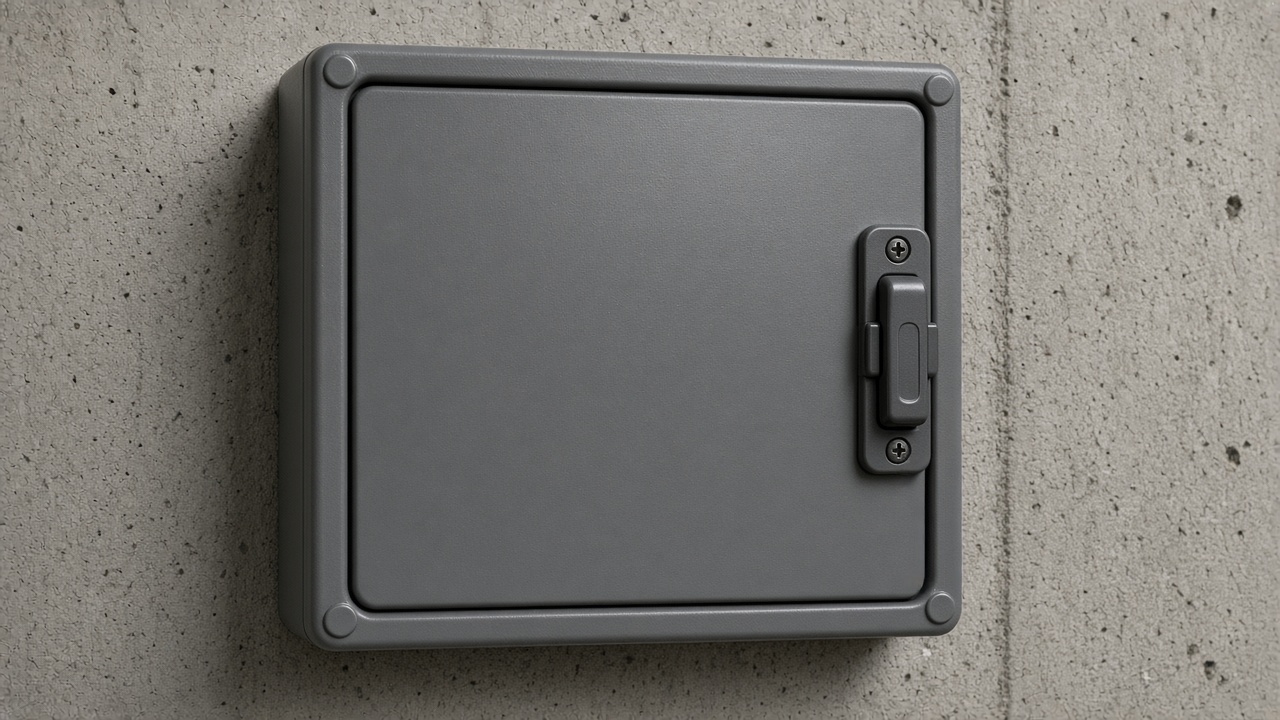

• Главная заземляющая шина. Точка в щите или рядом с ним, куда сходятся защитные проводники.
• Защитные проводники в проводке. Отдельная жила в кабеле, которая идёт к розеткам и приборам.
• Система уравнивания потенциалов. Соединение металлических труб и конструкций с шиной.
• Защитная автоматика. Автоматы и устройства защитного отключения в щите.

Выбор схемы — например, как разделяются нулевой и защитный проводники — зависит от сети и от требований сетевой организации. Это решает электрик или проектировщик, и это не тот вопрос, где стоит экспериментировать.

Когда планировать заземление

Лучшее время — на этапе проекта электроснабжения и строительства, до благоустройства участка.

1. Проект. В проекте электроснабжения определяют схему заземления, место контура, трассу проводника до щита.
2. Нулевой цикл и земляные работы. Контур удобно монтировать, пока участок перекопан и не сделаны дорожки и газон.
3. Ввод в дом. Проводник от контура заводят к месту щита.
4. Разводка. Электрик тянет кабели с защитным проводником ко всем розеткам и приборам.
5. Подключение щита. Сборка щита, подключение защитных устройств.
6. Измерения. После монтажа электрик или лаборатория проводят измерения сопротивления и проверку защиты.
7. Документы. Заказчик получает схему, результаты измерений и описание того, где проходит контур.

Как устроено подключение к сети и что нужно сделать до этого, разобрано в материале о подключении электричества к дому.

Что заказчику спросить у электрика

Не обязательно разбираться в схемах, чтобы задать правильные вопросы. Хороший электрик ответит на них спокойно и понятно.

• Какая схема заземления будет в доме и почему.
• Где будет контур и как глубоко. Это нужно знать, чтобы потом не повредить его при земляных работах.
• Как будут проверены результаты. Будут ли измерения и какие документы вы получите.
• Что будет с мокрыми зонами. Как защищены санузел, баня, постирочная.
• Как подключаются котёл, бойлер, насос. Есть ли у них защитный проводник и отдельные автоматы.
• Есть ли уравнивание потенциалов. Какие трубы и конструкции соединены.
• Что делать с уже существующей проводкой. Если дом старый, как привести её в порядок.

Вопрос	Хороший ответ	Тревожный ответ
Схема заземления	Объяснил выбор с учётом сети	«Сделаем как обычно»
Место контура	Показал на плане	«Где-нибудь у дома»
Измерения	Будут, с результатами	«Не нужно, и так работает»
Мокрые зоны	Описал защиту	«Там всё как везде»
Документы	Схема и протокол	Ничего не обещает

Как проверить работу при приёмке

Заказчик не делает измерения сам, но может проверить, что работа сделана и задокументирована.

1. Попросите показать контур до засыпки. Сфотографируйте его с привязкой к дому и углам участка.
2. Посмотрите, что проводник от контура действительно доходит до щита.
3. Получите результаты измерений. Электрик объясняет, что они значат.
4. Проверьте, что розетки в мокрых зонах и для мощной техники — с заземляющим контактом. Само подключение проверяет электрик.
5. Получите схему щита с подписанными линиями.
6. Уточните, как проверять устройства защитного отключения. Многие из них имеют кнопку проверки, и электрик покажет, как ею пользоваться и как часто.
7. Сохраните документы. Схема и протокол понадобятся при ремонте, продаже дома и подключении нового оборудования.

Заземление в старом доме

Если вы купили дом с готовой проводкой, о заземлении часто ничего не известно. Документов нет, прежний владелец не помнит, а снаружи контур не виден. В такой ситуации не стоит гадать по розеткам: наличие заземляющего контакта в розетке ещё не значит, что к нему подключён защитный проводник.

1. Пригласите электрика на обследование. Он посмотрит щит, проводку, розетки и проверит наличие защитного проводника.
2. Попросите измерения. Если контур есть, электрик проверит его состояние.
3. Составьте план работ. Иногда достаточно доработать контур и щит, иногда нужно менять часть проводки.
4. Начните с опасных зон. Санузел, постирочная, кухня, баня, линия насоса.
5. Получите документы. После работ — схема щита и результаты измерений.

Обследование обычно занимает немного времени, а его результат даёт понятный список работ с приоритетами, который можно выполнять поэтапно, начиная с самых опасных мест. Пока обследование не проведено, не подключайте новую мощную технику в мокрых зонах и не используйте удлинители без заземления для стиральной машины и бойлера.

Как хранить информацию о системе

Информация о заземлении нужна не только электрику. Она пригодится при любых земляных работах, при установке септика и скважины, при прокладке дорожек и при продаже дома.

• Схема участка с трассой. Где контур, где проходит проводник к дому, на какой глубине.
• Фотографии до засыпки. С привязкой к углам дома и постоянным ориентирам.
• Протокол измерений. С датой и подписью исполнителя.
• Схема щита. С подписанными линиями и защитными устройствами.
• Контакты электрика. Того, кто делал работу и знает систему.

Документ	Зачем нужен	Где хранить
Схема участка	Не повредить при раскопках	Папка дома и копия в телефоне
Фото до засыпки	Найти трассу	Облако или телефон
Протокол измерений	Подтверждение работы	Папка дома
Схема щита	Ремонт и подключение техники	Рядом со щитом

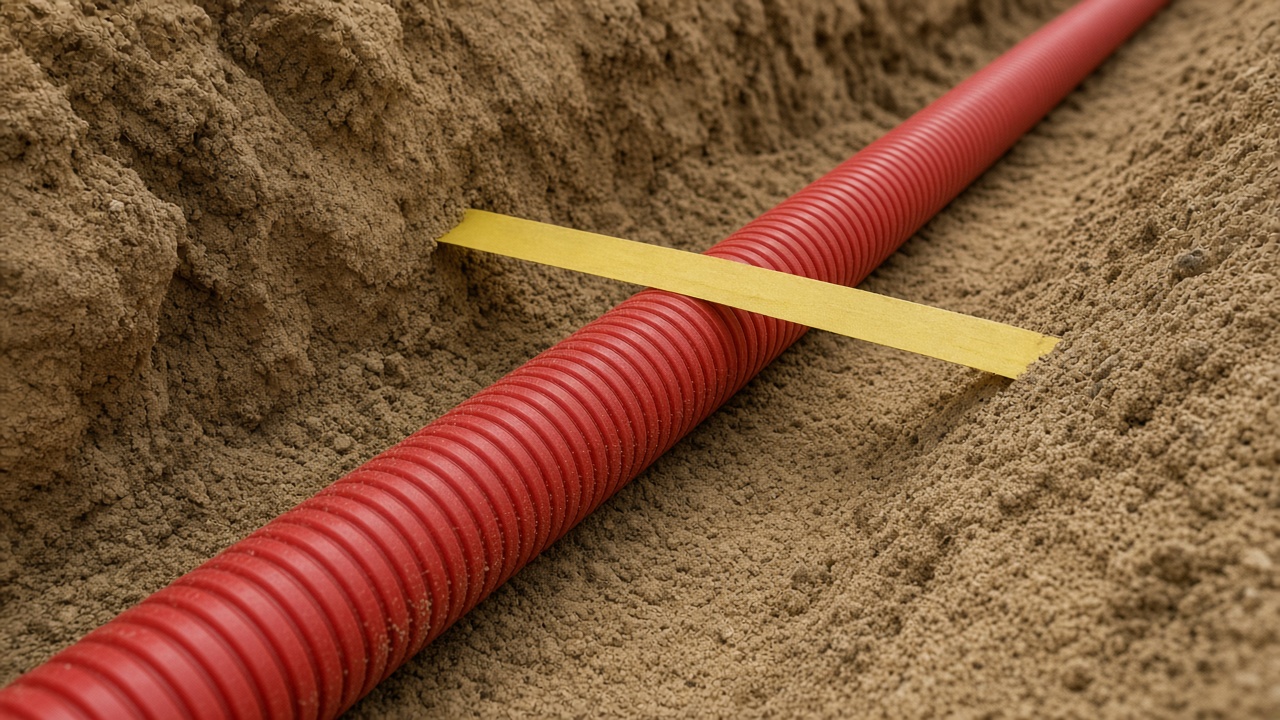

Перед любыми земляными работами — септик, дренаж, дорожки, посадка деревьев — покажите подрядчику схему, чтобы он обошёл трассу.

Заземление и другие системы на участке

Контур заземления — не единственное, что лежит в земле на загородном участке. Рядом проходят кабель ввода, водопровод от скважины, канализация, дренаж, иногда газ. Чтобы системы не мешали друг другу, их трассы согласуют на одном плане ещё до начала земляных работ.

• Скважина. Насос и автоматику у скважины подключают с защитой, а трассы кабеля и водопровода часто идут в одной траншее — это решает проект.
• Септик. Контур не размещают там, где будут копать котлован под септик или поля фильтрации.
• Газ. Расстояния и взаимное расположение газовых и электрических сетей определяет проект, работы с газом делает только газовая служба.
• Баня и хозпостройки. Если к ним идёт кабель, электрик решает, как будет устроена защита в отдельно стоящем здании.
• Молниезащита. Если её делают, она связана с заземлением, и её проектирует специалист.

Общий план участка с трассами всех сетей — один из самых полезных документов загородного дома. Его стоит обновлять после каждой работы, а не восстанавливать по памяти спустя годы, когда понадобится что-то раскопать.

Примеры из практики

Пример 1. Контур без измерений. Электрик забил электроды и подключил их, но измерения не делал. Через год при подключении котла сервис попросил протокол. Пришлось вызывать лабораторию, и выяснилось, что контур надо дополнять.

Пример 2. Повреждённый проводник. При устройстве дорожки рабочие перерубили проводник от контура к дому, потому что никто не знал, где он проходит. Электрик восстановил соединение, а владелец теперь хранит схему с привязками.

Пример 3. «Щиплется» стиральная машина. В старом доме розетки были без заземляющего контакта. Электрик проверил проводку, переделал линии в санузле и постирочной, поставил защитные устройства.

Пример 4. Насос у скважины. Насос и автоматику у скважины подключили без защитного проводника. При проверке сервис указал на это, электрик доработал подключение.

Пример 5. Правильно с первого раза. Электрик включил схему заземления в проект, смонтировал контур до благоустройства, провёл измерения и выдал схему. Владелец сфотографировал трассу и хранит документы в папке дома.

Пример 6. Баня на участке. К бане протянули отдельный кабель от дома. Электрик предложил схему защиты для отдельно стоящего здания, учёл мокрые помещения и уравнивание потенциалов, а трассу кабеля нанесли на общий план участка.

Пример 7. Новый котёл. При замене котла сервис попросил подтвердить, что линия котла подключена с защитным проводником. У владельца был протокол измерений и схема щита, поэтому монтаж прошёл без задержек и дополнительных проверок.

Пример 8. Переезд щита. При ремонте щит перенесли в другое помещение. Электрик заново проложил проводник от главной шины к контуру и повторил измерения, а старую схему заменили новой.

От чего зависит устройство контура

• Сеть, к которой подключён дом. От неё зависит выбор схемы.
• Грунт. Сухой песок и влажная глина ведут себя по-разному, и электрик учитывает это при выборе числа и глубины электродов.
• Нагрузка и состав оборудования. Котёл, насос, баня, мастерская.
• Планировка участка. Где можно разместить контур, не мешая дорожкам, септику и скважине.
• Требования производителей оборудования.

Фактор	На что влияет	Кто учитывает
Сеть	Схема заземления	Электрик, проектировщик
Грунт	Число и глубина электродов	Электрик
Оборудование	Защитные устройства и линии	Электрик
Планировка	Место контура и трасса проводника	Электрик и заказчик
Требования производителей	Подключение котла, насоса, бойлера	Электрик и сервис

Частые ошибки

• Считать заземление формальностью. И откладывать его на потом.
• Делать контур самостоятельно. Без расчёта, измерений и понимания схемы это небезопасно.
• Использовать трубы водопровода или отопления как заземление.
• Не делать измерения после монтажа. Без них нельзя сказать, работает ли контур.
• Не фиксировать трассу проводника. Его легко повредить при земляных работах.
• Подключать мощную технику к розеткам без заземляющего контакта.
• Открывать щит и что-то перекидывать самостоятельно. Даже при отключённом вводном автомате в щите могут оставаться части под напряжением.

Когда звать специалиста

Всё, что связано с заземлением, делает электрик: выбор схемы, монтаж контура, подключение проводника к щиту, сборка щита, установка защитных устройств, уравнивание потенциалов, измерения. Если дом старый и неизвестно, есть ли заземление, нужен электрик для обследования проводки. Если появились признаки утечки тока — «щиплется» прибор, срабатывает защита, — не пользуйтесь прибором и вызывайте электрика. Если вы ещё не определились с мощностью и вводом, начните с материала о мощности электричества для дома. Для бани есть отдельные особенности, о них — в статье о заземлении в бане.

FAQ

Нужно ли заземление в частном доме?
Да, это часть системы электробезопасности. Схему выбирает электрик или проектировщик.

Можно ли сделать контур заземления самому?
Не стоит. Монтаж, подключение и измерения выполняет электрик.

Можно ли использовать трубу водопровода как заземление?
Нет. Для заземления делают отдельный контур по проекту.

Как понять, что заземление работает?
По результатам измерений, которые делает электрик или лаборатория после монтажа.

Что делать, если прибор «бьётся током»?
Отключить его, не трогать и вызвать электрика.

Когда лучше делать контур?
До благоустройства участка, вместе с другими земляными работами.

Коротко

• Заземление — часть защиты людей от поражения током.
• Схему выбирает электрик с учётом сети и проекта.
• Контур делают до благоустройства и фиксируют трассу.
• После монтажа обязательны измерения и документы.
• Монтаж и подключение — только электрик.
