Обратный клапан для насоса скважины: зачем нужен, где ставить и признаки неисправности

Проблема: в доме вода из скважины, и всё работает, но насос стал включаться сам по себе каждые несколько минут, давление в системе падает ночью, а при открытии крана сначала идёт воздух. Мастер говорит: «Обратный клапан». Владелец не понимает, где этот клапан, зачем он нужен и почему от него зависит работа насоса. Разберём, как устроен обратный клапан, где он стоит в системе водоснабжения от скважины, какие бывают клапаны, как понять, что он неисправен, и что можно сделать самому, а что — только мастеру.

Зачем нужен обратный клапан

Насос поднимает воду из скважины в трубу и дальше в дом. Когда насос выключается, вода под действием силы тяжести стремится стечь обратно в скважину. Обратный клапан пропускает воду только в одну сторону — к дому — и не даёт ей уйти назад. Благодаря этому труба остаётся заполненной, давление в системе сохраняется, а насос при следующем включении сразу подаёт воду.

Без исправного клапана	С исправным клапаном
Вода стекает в скважину	Труба остаётся полной
Давление в системе падает	Давление сохраняется
Насос часто включается	Насос включается по потребности
Возможен гидроудар при пуске	Плавный пуск
Воздух в кранах	Ровная подача воды

Где стоит обратный клапан

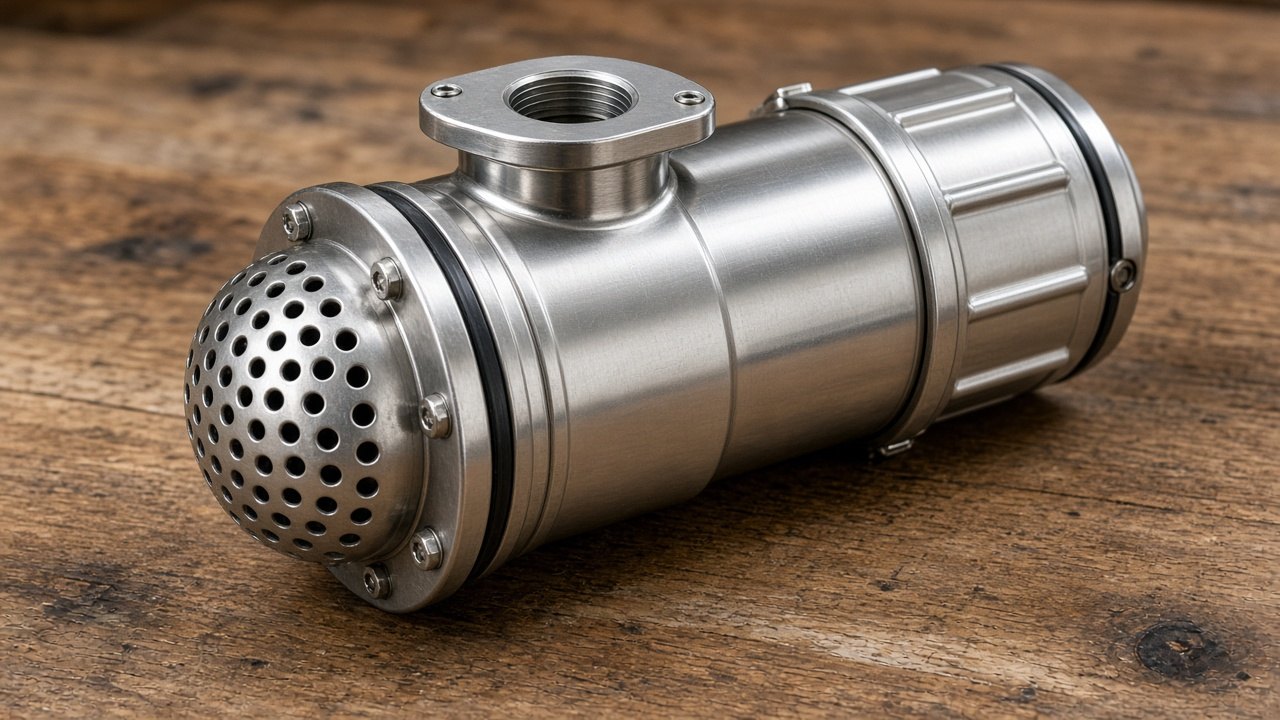

В системе от скважины клапан обычно стоит сразу над насосом — на его выходном патрубке или на первом отрезке трубы. У многих погружных насосов встроенный клапан. Иногда ставят второй клапан у входа трубы в дом, перед гидроаккумулятором или насосной станцией. Схему расположения знает тот, кто монтировал систему, и она должна быть в документах.

Устройство всей системы водоснабжения от скважины разобрано в статье водоснабжение дома от скважины, а выбор насоса — в материале насос для скважины.

Какие бывают клапаны

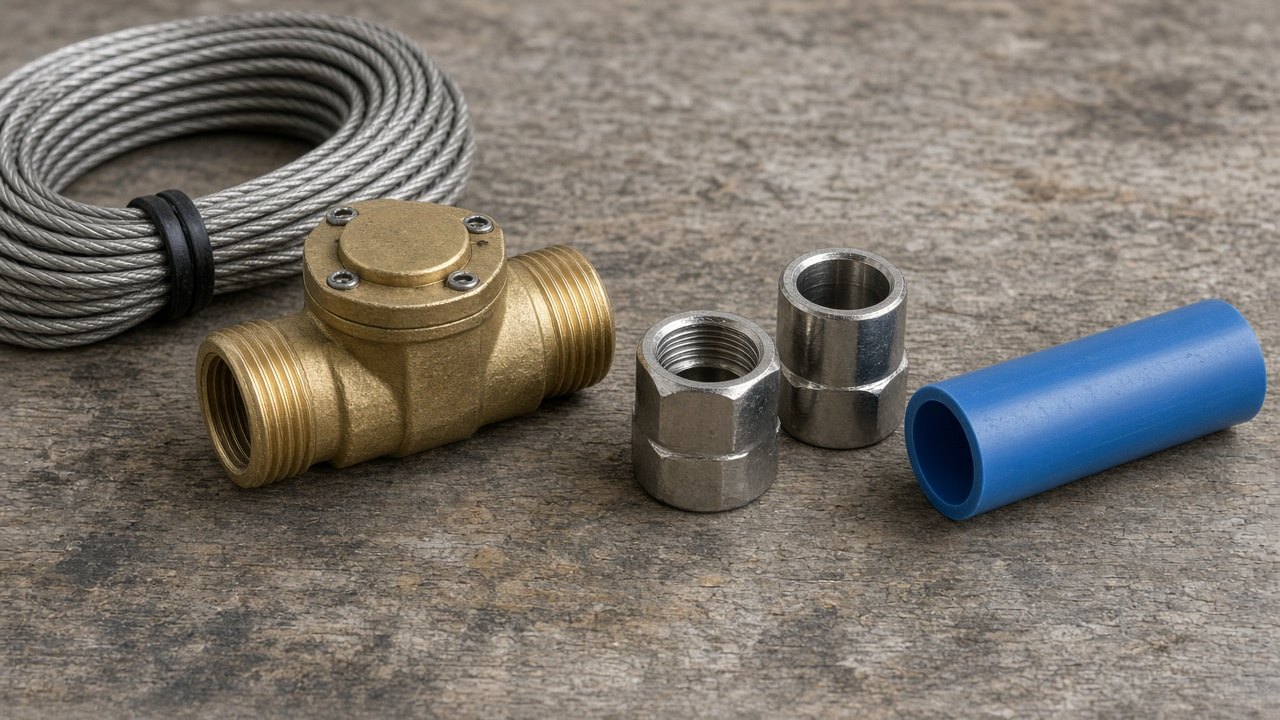

Клапаны различаются конструкцией запирающего элемента и материалом. В скважинных системах чаще всего используют подпружиненные клапаны с латунным или стальным корпусом.

Тип	Как работает	Особенности
Подпружиненный тарельчатый	Пружина прижимает тарелку к седлу	Самый распространённый
Шаровой	Шар перекрывает отверстие	Меньше боится загрязнений
Лепестковый	Лепесток на оси	Для больших диаметров
Встроенный в насос	Часть конструкции насоса	Не требует отдельной установки

Материал корпуса	Плюсы	Минусы
Латунь	Надёжен, не ржавеет	Качество зависит от производителя
Нержавеющая сталь	Долговечен	Дороже
Пластик	Лёгкий, дешёвый	Менее надёжен, не для глубоких скважин

Важен и запирающий элемент: латунная или стальная тарелка надёжнее пластиковой. Клапан подбирают по диаметру трубы и давлению, которое создаёт насос.

Признаки неисправности клапана

Клапан выходит из строя из-за песка, отложений, износа пружины или уплотнителя. Это проявляется в работе всей системы.

Признак	Что происходит
Насос включается без расхода воды	Давление уходит через клапан
Давление падает за ночь	Вода стекает в скважину
Воздух в кранах после паузы	Труба опустела
Стук и гул при включении	Гидроудар из-за пустой трубы
Долгий набор давления	Насос сначала заполняет трубу

Похожие признаки бывают и при других проблемах: протечке в трубе, неисправном гидроаккумуляторе, неисправном реле давления. Поэтому окончательный диагноз ставит мастер.

Как мастер проверяет клапан

Мастер обычно начинает с проверки давления: перекрывает краны в доме и смотрит, падает ли давление на манометре. Если давление падает, он отсекает участки системы, чтобы понять, где утечка — в доме, в трубе или в скважине. Если клапан в скважине, насос поднимают и осматривают клапан. Поднимать насос самостоятельно опасно: можно уронить его в скважину, повредить кабель или оборвать трос.

Почему клапан выходит из строя

Причина	Как избежать
Песок в воде	Правильная глубина установки насоса, фильтр на входе
Отложения железа и солей	Периодический осмотр при обслуживании
Износ пружины	Качественный клапан, своевременная замена
Гидроудары	Правильная настройка давления и гидроаккумулятор
Замерзание	Утепление оголовка и трубы

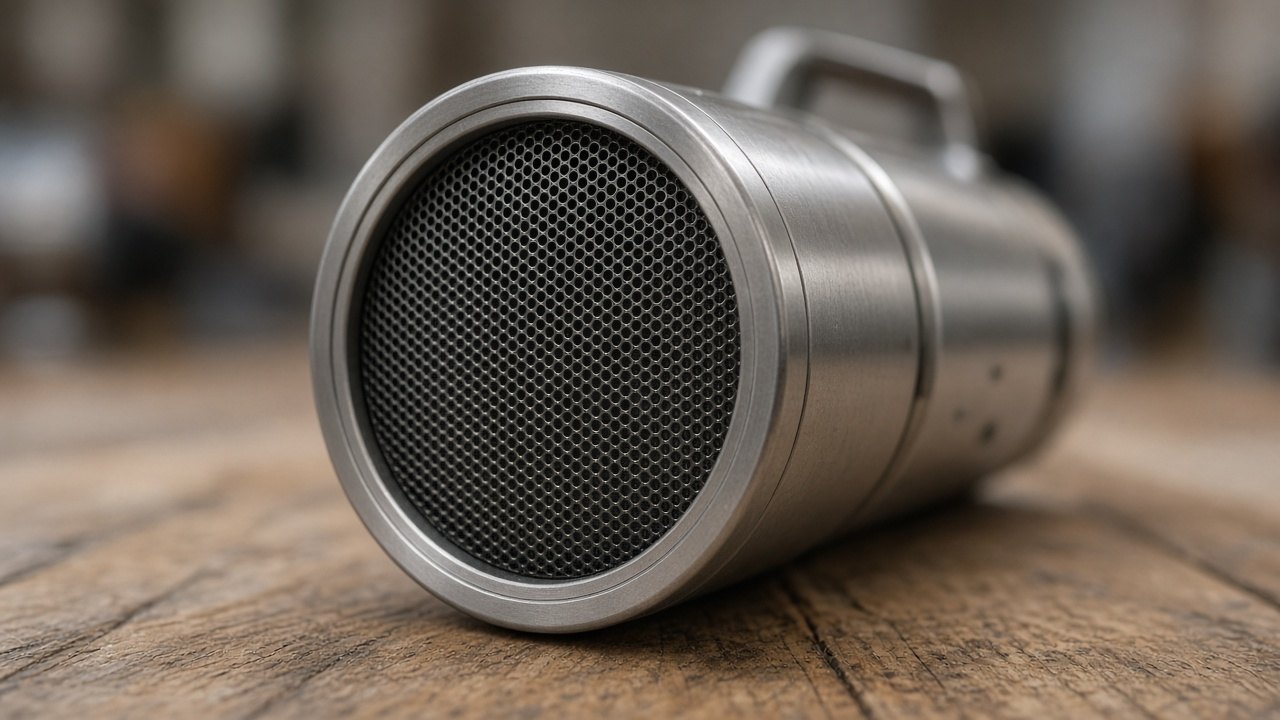

Входная сетка насоса защищает его от крупных частиц, но мелкий песок всё равно проходит. Если скважина пескует, проблему нужно решать комплексно: проверить глубину установки насоса и состояние скважины.

Гидроаккумулятор и реле давления

Обратный клапан работает вместе с гидроаккумулятором и реле давления. Гидроаккумулятор хранит запас воды под давлением, поэтому насос не включается при каждом открытии крана. Реле давления включает и выключает насос. Если клапан пропускает воду назад, гидроаккумулятор опустошается в скважину, и насос включается чаще. Неисправный гидроаккумулятор вызывает похожие симптомы, поэтому проверяют оба элемента. Настройку давления в баке и реле выполняет мастер.

Обслуживание

Обратный клапан проверяют при плановом обслуживании скважины, когда поднимают насос. Регламент обслуживания разобран в статье обслуживание скважины. Если клапан в доме, его можно осмотреть чаще, перекрыв воду. Хорошо, если в документах на систему записано, какой клапан стоит, где и когда его меняли.

Зима и пустующий дом

Если дом зимой пустует, систему водоснабжения либо поддерживают в рабочем состоянии с обогревом, либо сливают. Обратный клапан не даёт воде уйти из трубы, поэтому при сливе в системе предусматривают сливной кран или специальный клапан, который позволяет опорожнить трубу до уровня ниже промерзания. Если оставить воду в трубе выше глубины промерзания, она замёрзнет и может повредить трубу и клапан. Схему зимнего слива продумывает монтажник.

Электрика насоса

Насос подключают к сети через автоматику и защиту. Кабель насоса проходит по скважине вместе с трубой. Любые работы с кабелем, автоматикой и щитом выполняет электрик. Перед любым обслуживанием насос обязательно отключают от сети.

Обратный клапан в колодце и с поверхностным насосом

Если вода поступает из колодца или неглубокой скважины, часто используют поверхностный насос или насосную станцию в доме. В этом случае обратный клапан ставят на конце всасывающей трубы, опущенной в воду, обычно вместе с сетчатым фильтром. Без клапана всасывающая труба опустеет, и насосу придётся каждый раз заново набирать воду, а многие поверхностные насосы без воды в корпусе работать не могут и выходят из строя. Признак неисправности такого клапана — насос включается, гудит, но воду не подаёт, пока его не зальют вручную.

Клапан на всасывающей трубе должен находиться выше дна колодца, чтобы не засасывать ил, и всегда под водой даже в засушливый период, когда уровень воды падает. Проверяют его, поднимая трубу, обычно раз в сезон или при появлении проблем.

Как выбрать клапан при замене

При замене клапана важно не просто купить первый попавшийся по диаметру. Учитывайте давление, которое создаёт насос, глубину скважины, качество воды и тип соединения с трубой. Для глубоких скважин нужны клапаны, рассчитанные на высокое давление. Если в воде много песка, иногда выбирают клапан с конструкцией, которая меньше боится загрязнений. Сопротивление клапана потоку тоже имеет значение: слишком узкий проход снижает напор в доме.

Покупайте клапан у проверенного поставщика и сохраняйте чек и паспорт. Перед установкой осмотрите клапан: тарелка должна двигаться плавно и плотно прилегать к седлу, на корпусе не должно быть раковин и трещин. Стрелка на корпусе показывает направление потока — клапан, установленный наоборот, не пропустит воду вовсе.

Сколько служит клапан

Срок службы клапана зависит от качества воды и самого клапана. В чистой воде металлический клапан работает много лет. В воде с песком, железом и солями жёсткости он изнашивается и засоряется быстрее. Разумно менять клапан при каждом подъёме насоса, если он уже отслужил несколько лет: замена стоит заметно меньше, чем повторный подъём насоса из-за отказа клапана. Обсудите этот вопрос с мастером при плановом обслуживании.

Если давление падает, но клапан исправен

Падение давления без расхода воды бывает и по другим причинам. Протечка в трубе между скважиной и домом незаметна, если труба под землёй, но вода уходит в грунт. Подтекающий кран, бачок унитаза или водонагреватель с неисправным предохранительным клапаном тоже сбрасывают давление. Неисправная мембрана гидроаккумулятора или недостаточное давление воздуха в нём приводят к частым включениям насоса. Чтобы найти причину, мастер последовательно перекрывает участки системы и смотрит на манометр. Если вы обнаружили, что давление падает, запишите, как быстро это происходит и при каких условиях: это ускорит диагностику.

Насос, клапан и качество воды

Вода с высоким содержанием железа оставляет рыжий налёт на клапане, трубах и сантехнике. Соли жёсткости образуют известковые отложения. Песок царапает и забивает подвижные детали. Если вода из скважины проблемная, клапан будет требовать внимания чаще. Анализ воды и подбор системы водоочистки помогают продлить срок службы всего оборудования, а не только клапана. Фильтры грубой очистки ставят на вводе в дом, а более тонкую очистку подбирают по результатам анализа.

Документы на систему

Попросите монтажника оставить схему системы водоснабжения с указанием глубины установки насоса, типа и места обратных клапанов, давления настройки реле и бака, места сливных кранов. Храните паспорта насоса, бака и клапанов. При вызове мастера эти данные экономят время: ему не придётся гадать, что стоит в скважине.

Гидроудар и как его избежать

Гидроудар — резкий скачок давления, который возникает, когда поток воды внезапно останавливается или насос включается при пустой трубе. Его слышно как стук в трубах. Гидроудары разрушают клапаны, фитинги, мембраны гидроаккумулятора и даже трубы. Исправный обратный клапан, правильно настроенный гидроаккумулятор и плавный пуск насоса снижают риск. Некоторые насосы имеют встроенный плавный пуск, для других его обеспечивает автоматика. Если в системе часто слышны удары, это повод вызвать мастера.

Что можно сделать самому

Владелец может следить за манометром и замечать изменения в работе системы, проверять, не подтекают ли краны и бачки, поддерживать чистоту в месте установки оборудования, вовремя вызывать сервис. Если обратный клапан стоит в доме, на доступном участке трубы, и вы умеете работать с сантехникой, его можно заменить, предварительно обесточив насос и сбросив давление. Всё, что связано с подъёмом насоса, кабелем и автоматикой, — работа специалистов.

Оголовок скважины и место ввода

Сверху скважину закрывают оголовком, который защищает её от мусора, поверхностной воды и посторонних. Через оголовок проходит кабель насоса и трос, а труба выходит в сторону дома ниже глубины промерзания или через кессон. Если вода попадает в скважину сверху, в клапан и насос заносит грязь и песок. Следите, чтобы оголовок был закрыт, а вокруг скважины не застаивалась вода. Кессон или приямок должен быть сухим, а люк — плотно закрытым и утеплённым на зиму.

Сезонная проверка

Весной, после запуска системы, и осенью, перед холодами, проверьте давление на манометре, послушайте, как часто включается насос, посмотрите, нет ли подтёков на соединениях. Запишите показания в тетрадь или телефон: так проще заметить изменения со временем.

Если показания заметно изменились по сравнению с прошлым сезоном, обсудите это с мастером при следующем обслуживании.

Примеры из практики

Пример 1. Насос включался каждые полчаса даже ночью. Мастер поднял насос и обнаружил, что клапан забит песком. Клапан заменили, а насос подняли выше от дна скважины.

Пример 2. Владелец поставил дешёвый пластиковый клапан. Через сезон он треснул от гидроударов. Поставили латунный клапан с металлической тарелкой.

Пример 3. Давление падало, хозяин винил клапан. Мастер нашёл утечку в трубе у ввода в дом. Клапан был исправен.

Пример 4. Систему не слили на зиму. Труба между клапаном и домом замёрзла и треснула. Весной трубу заменили и добавили дренажный клапан.

Частые ошибки

• Ставить пластиковый клапан в глубокую скважину.
• Не проверять клапан при обслуживании.
• Сразу менять клапан, не проверив трубу и бак.
• Поднимать насос самостоятельно без опыта.
• Оставлять воду в трубе на зиму в неотапливаемом доме.
• Работать с кабелем насоса под напряжением.

Когда звать специалиста

Диагностику системы, подъём насоса, замену клапана, настройку гидроаккумулятора и реле давления выполняет мастер по скважинам. Подключение насоса и автоматики к электросети, работы с кабелем и щитом — электрик. Если вода стала мутной или с песком, пригласите специалиста для оценки состояния скважины.

FAQ

Нужен ли обратный клапан, если он встроен в насос?
Встроенного клапана часто достаточно. Иногда ставят второй у ввода в дом — это решает монтажник.

Как понять, что клапан неисправен?
Насос включается без расхода воды, давление падает, в кранах воздух. Точный диагноз ставит мастер.

Можно ли заменить клапан самому?
Клапан в доме — иногда да, перекрыв воду. Клапан на насосе в скважине меняет мастер.

Какой клапан лучше?
Металлический подпружиненный клапан с металлической тарелкой по диаметру трубы.

Почему клапан засоряется?
Из-за песка и отложений. Помогает правильная глубина установки насоса и фильтры.

Как слить воду на зиму, если стоит обратный клапан?
Через сливной кран или дренажный клапан, предусмотренный монтажником.

Коротко

Обратный клапан не даёт воде уйти из трубы обратно в скважину, сохраняет давление и бережёт насос. Неисправный клапан проявляется частыми включениями насоса и падением давления, но похожие признаки дают протечки и бак. Выбирайте металлический клапан, проверяйте его при обслуживании скважины, продумайте зимний слив, а подъём насоса и электрику доверьте специалистам.
