Генплан участка: что должно быть на чертеже
Проблема: вы купили участок или собираетесь строить дом и слышите от всех: «нужен генплан». При этом никто толком не объясняет, что это за документ, кто его делает и чем он отличается от обычного плана участка, который рисуют в бригаде на листке. В итоге одни получают красивую картинку без размеров, другие — чертёж, по которому невозможно разметить дорожки, а третий вообще строит дом не там, где планировал, и упирается в ограничения.
Короткий ответ: генплан — это чертёж участка, на котором в единой системе показаны все существующие и будущие объекты: дом, хозяйственные постройки, дорожки, площадки, насаждения, границы, въезд. Он нужен, чтобы до начала работ проверить, всё ли помещается, не нарушены ли ограничения и как будет организован участок в жизни, а не на картинке. Заказывают его у проектировщика или ландшафтного архитектора, а исходные данные берут из документов на землю и результатов съёмки. Решения по размещению капитальных объектов согласуют с тем, кто выдаёт разрешительные документы, а не с бригадой.
Что это и чем отличается от схемы и эскиза

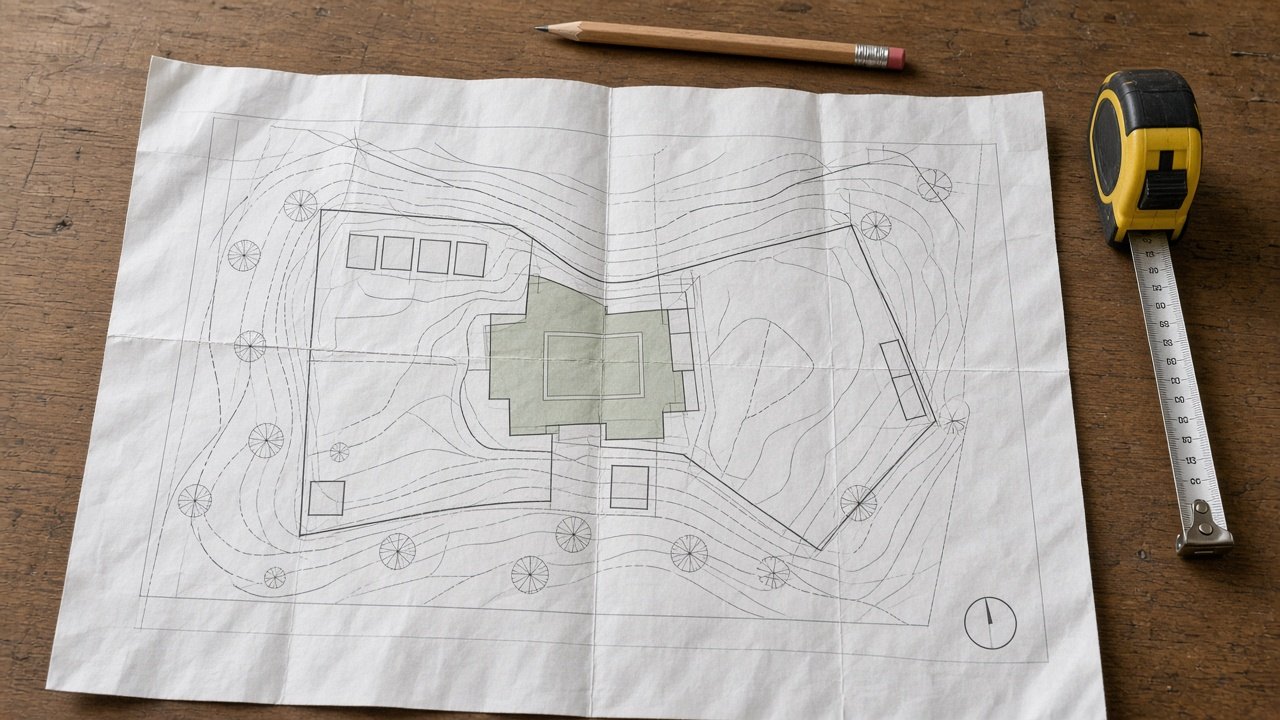

Генплан участка — это проектный документ, который показывает участок сверху в масштабе, с привязками объектов к границам и между собой. На нём одновременно видны существующие элементы и планируемые, причём с размерами, а не «на глаз». Такой чертёж служит основой для разметки, для согласований и для работы бригад.
Эскиз или схема от руки — это идея на бумаге: «здесь дом, здесь беседка». В нём обычно нет масштаба, привязок и проверки на пересечения с ограничениями. По эскизу можно обсуждать замысел, но нельзя размечать и тем более согласовывать.
| Признак | Генплан | Эскиз от бригады |
|---|---|---|
| Масштаб | Есть, единый | Обычно нет |
| Привязки к границам | Есть, с размерами | Редко |
| Существующие объекты | Нанесены | Часто забыты |
| Годен для согласований | Да, как основа | Нет |
Вывод простой: эскиз нужен, чтобы определиться с идеей, а генплан — чтобы эту идею проверить и реализовать без переделок.
Основные критерии хорошего генплана
Единый масштаб. Все объекты на чертеже должны быть в одном масштабе, иначе невозможно оценить, помещается ли площадка между домом и забором. Масштаб указывают на самом листе.
Привязка к границам. Каждый капитальный объект привязывают к границам участка и к другим строениям размерами. Без этого нельзя проверить ограничения по размещению.
Нанесённые существующие объекты. Деревья, старые постройки, колодцы, перепады рельефа, линии коммуникаций — всё, что уже есть, должно быть на чертеже. Иначе план «поедет» при первой же разметке.
Въезд и движение по участку. На генплане видно, как машина заезжает, где разворачивается, как проходят дорожки. Это проверяют до стройки, а не после.
Зоны и их границы. Хозяйственная зона, зона отдыха, огород, детская площадка — у каждой должно быть место и понятные границы. Смешение зон потом мешает жить.
Уклоны и вода. Направление стока воды и отметки рельефа показывают, куда уйдёт вода после дождя и не подтопит ли дом. Это особенно важно на участках с перепадом.
Резерв и этапность. Хороший генплан учитывает, что часть участка застроится позже: оставляет проходы, место под будущие объекты и не перекрывает их.
Что должно быть на чертеже: состав

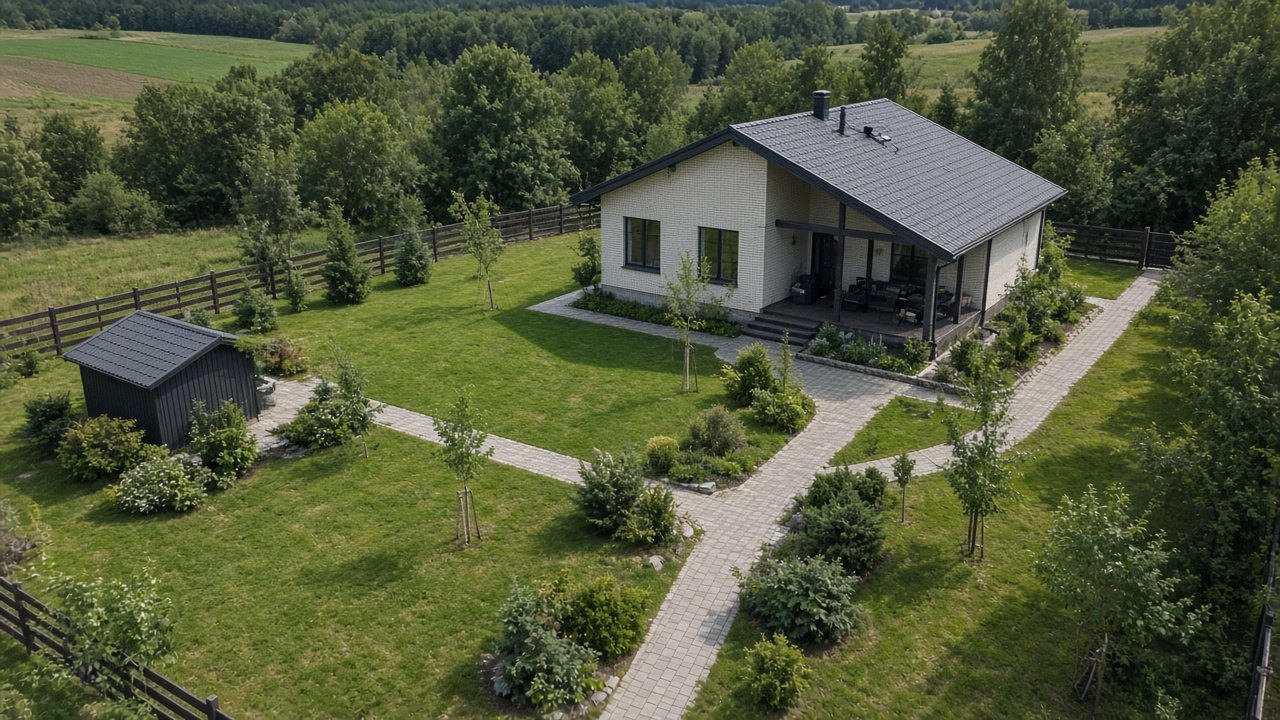

На генплане показывают границы участка с размерами и всеми поворотами, въезд и въездные ворота, жилой дом с привязками, хозяйственные постройки, площадки и дорожки, насаждения, ограждения. Отдельно наносят существующие объекты, которые сносить или сохранять, и отмечают рельеф.
Кроме того, на листе должны быть штамп с масштабом, указанием, кто и на основании чего делал чертёж, и условные обозначения. Если на плане есть зоны с ограничениями, их показывают отдельной штриховкой с пояснением.
| Элемент | Зачем на плане | Что проверить |
|---|---|---|
| Границы участка | Основа всех привязок | Совпадают с документами |
| Дом | Главный объект | Привязки и ориентация |
| Въезд и ворота | Движение транспорта | Хватает ли места развернуться |
| Дорожки и площадки | Связи между зонами | Ширина и уклоны |
| Насаждения | Тень, корни, вид | Не мешают ли строениям |
Без любого из этих элементов план теряет смысл: по нему нельзя ни размечать, ни проверять.
Условные обозначения и формулировки на плане
Обозначения на генплане должны быть расшифрованы в отдельном списке, а не оставлены на догадку. Каждому объекту присваивают номер или букву, а в пояснении пишут, что это за объект и какие у него размеры.
Список того, что должно быть в пояснении к плану:
- Номер или буква каждого объекта и его название.
- Размеры объекта в плане и его привязка к границам.
- Пометка «существующий» или «проектируемый» для каждого элемента.
- Указание зон с ограничениями и что именно в них нельзя размещать.
- Направление стока воды и отметки рельефа в ключевых точках.
- Подпись исполнителя и дата, чтобы было понятно, какая версия перед вами.
Абзац после списка: если в пояснении написано «по месту» или «уточняется при строительстве», это признак слабого плана. Такие места нужно закрывать до начала работ, иначе решение будет принимать бригада без вашего участия.
Порядок работы: от съёмки до разметки
Работа начинается со съёмки участка: нужно получить фактические границы, существующие объекты и рельеф. Без съёмки генплан рисуют «по памяти», и он расходится с реальностью уже на первом метре.
Затем на основе съёмки и ваших пожеланий проектировщик размещает объекты и проверяет ограничения. После согласования план используют для разметки: колышки ставят по привязкам из чертежа, а не по глазомеру.
| Этап | Кто делает | Результат на руки |
|---|---|---|
| Съёмка участка | Кадастровый инженер или геодезист | План с фактическими границами |
| Размещение объектов | Проектировщик | Генплан с привязками |
| Проверка ограничений | Проектировщик и вы | Отметки зон на чертеже |
| Разметка в натуре | Бригада по чертежу | Колышки и контрольные точки |
| Сверка после разметки | Вы и бригада | Совпадение с чертежом |
Разметку обязательно сверяют с чертежом до начала земляных работ. Если колышки стоят не там, где на плане, дальше ошибка только вырастет.
Пошаговое решение
Шаг 1. Соберите исходные документы
Возьмите выписку на земельный участок, документы о границах и любые имеющиеся планы. Проверьте, совпадают ли фактические границы с документами. Если есть расхождения, сначала решите вопрос с границами, потом заказывайте генплан.
Шаг 2. Закажите съёмку участка
Пригласите специалиста, который снимет границы, существующие объекты и рельеф. Попросите результат в электронном виде и на бумаге. Уточните, будут ли на плане отметки высот и направление стока воды.
Шаг 3. Сформулируйте задачу проектировщику
Напишите списком, что хотите разместить: дом, хозяйственный блок, площадку, дорожки, насаждения. Укажите, что планируете позже. Чем конкретнее список, тем меньше правок потом.
Шаг 4. Проверьте план до разметки
Разложите чертёж и пройдите по нему: помещается ли машина, есть ли проходы, не перекрывают ли объекты друг друга. Сверьте привязки с документами. Задайте вопросы по каждому месту, где написано «по месту».
Шаг 5. Разметьте и сверьте

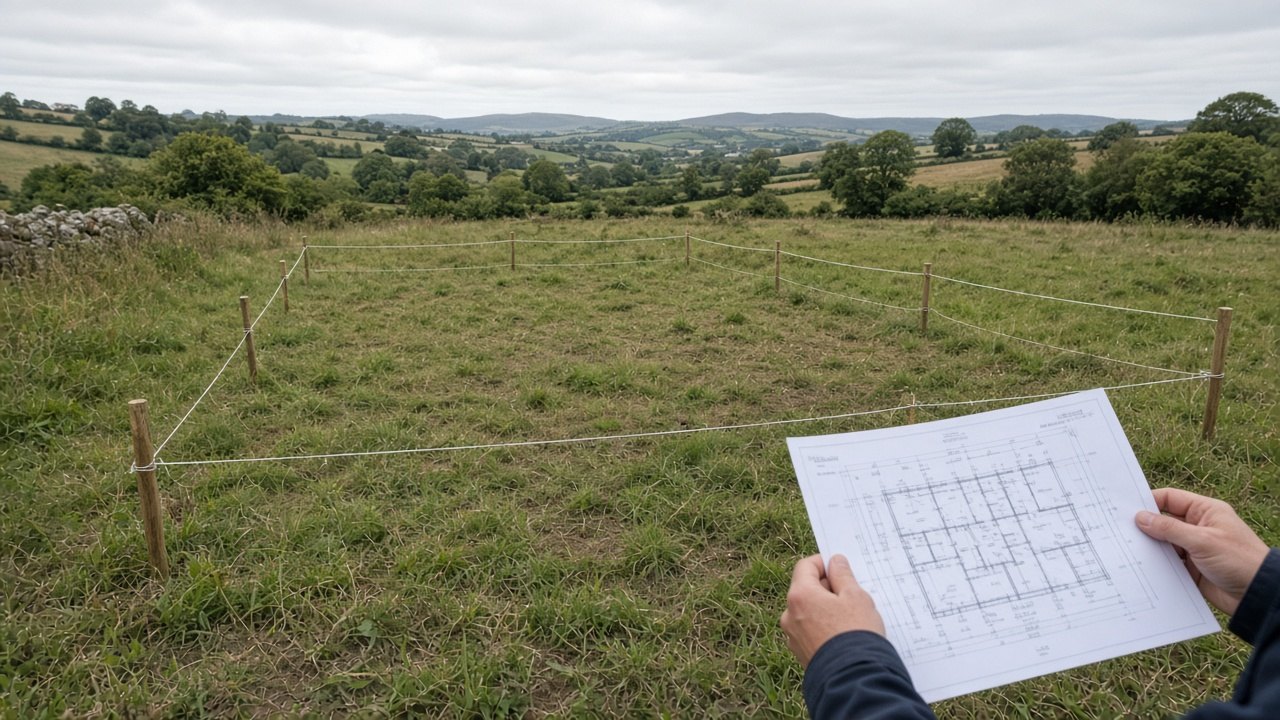

По генплану выставьте колышки и контрольные точки. Пройдите с рулеткой и проверьте несколько привязок, особенно углы дома и въезд. Сфотографируйте разметку до начала работ.
Что часто путают
«Генплан и план застройки — одно и то же». План застройки показывает только капитальные строения, а генплан — весь участок: дорожки, площадки, насаждения, рельеф. Для жизни нужен именно полный план, иначе потом некуда поставить площадку.
«Генплан нужен только для согласований». По нему размечают и строят, поэтому он нужен в первую очередь вам. Если план сделан формально, страдает стройка, а не документы.
«Чертёж можно сделать по фото участка». По фото не видно границ, рельефа и того, что скрыто под землёй. Такой план даёт ложную уверенность и приводит к переделкам.
Примеры
| Ситуация | Что показал генплан | Решение |
|---|---|---|
| Узкий участок | Дом и площадка не помещаются вместе | Дом сдвинули, площадку перенесли |
| Перепад рельефа | Вода шла к будущему дому | Добавили планировку и отвод воды |
| Старые деревья | Корни рядом с дорожкой | Дорожку отвели от стволов |
Первый случай: участок шириной, при которой дом и площадка вставали впритык. Генплан показал, что между ними не остаётся прохода. Поменяли ориентацию дома и перенесли площадку в другую зону, сохранив проход по участку.
Второй случай: участок с уклоном, вода после дождя шла в сторону предполагаемого дома. На плане отметили рельеф и направление стока. Решением стала планировка участка с отводом воды от дома, а не борьба с последствиями.
Третий случай: на участке росли взрослые деревья рядом с планируемой дорожкой. Генплан показал, что корни попадают в зону работ. Дорожку сместили, деревья сохранили, а на плане отметили зону, где нельзя копать.
Как проверить результат
Проверка начинается с того, что вы сверяете план с документами и с реальностью. Если на чертеже границы не совпадают с выпиской, дальше работать нельзя. Дальше проверяют привязки и то, как план читается человеком, который не участвовал в его создании.
Список проверки:
- Сверьте границы на плане с документами на участок.
- Проверьте масштаб и наличие привязок у каждого объекта.
- Осмотрите, нанесены ли существующие деревья и постройки.
- Сфотографируйте разметку и сверьте её с чертежом.
- Возьмите пояснение с расшифровкой обозначений и подписью исполнителя.
- Сохраните электронную версию плана и все правки.
Что делать после стройки и как хранить план
После завершения работ генплан не выбрасывают: он становится основой для следующих изменений. На нём отмечают, что уже сделано и где прошли скрытые работы, чтобы при новой стройке не повредить сделанное.
Храните бумажную версию с подписью и электронную копию, а правки вносите в обе. Если участок переходит к другому владельцу, план передают вместе с документами. При спорах с соседями именно план с привязками помогает показать, где что стоит.
Типичные ошибки
| Ошибка | Что видно | Как исправить |
|---|---|---|
| План без масштаба | Ничего нельзя измерить | Заказать чертёж в масштабе |
| Нет привязок к границам | Разметка «на глаз» | Добавить размеры до границ |
| Забыты существующие объекты | План расходится с участком | Нанести всё, что уже есть |
| Нет отметок рельефа | Вода идёт к дому | Добавить высоты и сток |
| Правки только на словах | Версии путаются | Фиксировать каждую правку |
Когда звать специалиста
Проектировщика или ландшафтного архитектора зовут, когда нужно разместить объекты с привязками и проверить ограничения. Кадастрового инженера или геодезиста — когда нужны фактические границы, рельеф и съёмка участка. Если предстоит согласование размещения капитальных объектов, к вопросу подключают того, кто выдаёт разрешительные документы.
На руки вы должны получить чертёж в масштабе с привязками, пояснение с расшифровкой обозначений и подписью исполнителя, а также съёмку участка, если она делалась. Просите электронную версию и сохраняйте её: по ней удобно вносить правки и сверять разметку.
Частые вопросы
Чем генплан отличается от плана застройки?
План застройки показывает только капитальные строения с привязками. Генплан охватывает весь участок: дорожки, площадки, насаждения, рельеф. Для разметки и жизни нужен полный план, а не только застройка.
Можно ли сделать генплан самостоятельно?
Самостоятельно можно нарисовать эскиз для обсуждения идеи. Полноценный генплан требует съёмки, масштаба и привязок, а без них чертёж расходится с реальностью. Ошибки на этом этапе дороже, чем заказ документа.
Нужна ли геодезическая съёмка перед генпланом?
Съёмка даёт фактические границы, существующие объекты и рельеф. Без неё план рисуют по памяти и он расходится с участком уже на первом метре. Если есть сомнения в границах, съёмку делают обязательно.
Что делать, если на плане написано «по месту»?
Такие места нужно закрыть до начала работ. Попросите проектировщика дать привязку или решение с размерами. Иначе решение будет принимать бригада без вашего участия.
Как часто обновляют генплан?
Обновляют после каждого этапа, который меняет участок: после разметки, после стройки, после переноса объектов. Старую версию сохраняют, чтобы видеть историю изменений. Правки фиксируют и на бумаге, и в электронной копии.
Коротко
- Генплан — чертёж участка в масштабе с привязками всех объектов.
- Без съёмки границ и рельефа план расходится с реальностью.
- В пояснении должны быть расшифрованы все обозначения.
- Разметку сверяют с чертежом до начала земляных работ.
- План хранят и обновляют после каждого этапа стройки.
