Вынос осей дома: как проходит и что контролировать

Проблема: участок куплен, проект на руках, бригада приезжает с нивелиром и рулеткой — и тут выясняется, что дом «сдвинулся» к соседскому забору, а границы участка в натуре не совпадают с тем, что нарисовано на плане. Или того хуже: оси вынесли, фундамент залили, а потом обнаружилось, что пятно застройки развёрнуто и терраса не помещается. Переделывать разметку до котлована — полбеды, после фундамента — серьёзные затраты.

Короткий ответ: вынос осей — это перенос на местность осей дома (продольных и поперечных) с закреплением их на земле знаками или обноской. Опираются не на чертёж «глазами», а на геодезическую основу: красные линии, границы участка, привязки из проекта и отметку высоты. Заказывать вынос лучше у геодезиста с поверенным оборудованием, а контролировать — заказчику: сверить план, вызвать геодезию до земляных работ, сфотографировать знаки, проверить диагонали и углы до бетонирования. Решение о точках и привязках принимает проектировщик, исполнитель даёт акт выноса, а ваша задача — убедиться, что оси на местности совпадают с проектом.

Что такое вынос осей и чем отличается от разметки и выноса границ

Вынос осей — это геодезическая работа, в которой на участок переносят координаты осей здания: продольные и поперечные линии, от которых потом отсчитывают стены, фундамент и проёмы. Оси закрепляют постоянными или временными знаками — металлическими штырями, столбиками, обноской — и фиксируют актом. Это не то же самое, что разметка «под лопату», которую делает бригада на глаз по проекту.

Разметка фундамента — более узкая операция: бригада строит прямоугольник, траншеи или опалубку по осям, которые уже заданы. Вынос границ участка — другой вид работ: он подтверждает, где кончается ваша земля по кадастру. Смешивать эти три действия нельзя: привязка к границам участка и привязка к осям дома решают разные задачи, и ошибка в каждом из них приводит к своим последствиям.

Вывод простой: заказывайте вынос осей отдельно и до земляных работ, а разметку бригады принимайте только после того, как оси уже закреплены и проверены. Экономия на геодезии оборачивается переделками.

Основные критерии выбора исполнителя и метода

Поверенное оборудование. Геодезист должен показать свидетельство о поверке тахеометра или нивелира — без него точность цифр в акте ничем не подтверждена. Спросите, каким прибором будут работать и когда он проходил поверку.

Исходные данные из проекта. Для выноса нужны координаты осей, привязки к границам или красным линиям, отметка высоты. Если проект не содержит привязок, геодезист не должен придумывать их сам — их задаёт проектировщик.

Способ закрепления. Постоянные знаки (трубы, штыри в бетоне) надёжнее временных колышков, но их нельзя ставить в пятне застройки. Обноска удобна для работы бригады, но её легко сбить.

Схема и акт на руки. Хороший исполнитель отдаёт схему выноса с координатами и подписанный акт, а не только «мы там колышки поставили». По этим бумагам потом сверяют фундамент.

Учёт рельефа и стеснённости. На склоне или тесном участке с постройками соседей нужен тахеометр, а не только рулетка и уровень. Обсудите это заранее.

Сроки и погода. Вынос делают до рытья траншей и в сухую погоду, иначе знаки размывает. Уточните, когда исполнитель сможет приехать повторно для контроля.

Договорённость о повторном вызове. Полезно сразу обговорить проверку после устройства фундамента: тот же геодезист снимет фактические оси и сравнит с проектом. Это дешевле, чем искать нового.

Этапы работ: от заявки до акта

Порядок такой: вы собираете исходные данные (проект с привязками, выписку с координатами участка), договариваетесь с геодезистом и обозначаете на местности, где можно ставить знаки. Исполнитель выезжает, находит пункты геодезической сети или опорные точки, вычисляет положение осей и закрепляет их. Затем составляет схему и акт, а вы принимаете работу по контрольным промерам.

На практике бригада часто просит «просто вынести прямоугольник», не дожидаясь геодезиста. Так делать нельзя: прямоугольник, построенный от забора «на глаз», может быть ровным по углам, но стоять не там, где нужно. Сначала оси, потом контур, потом траншеи.

Инструменты и формулировки в документах

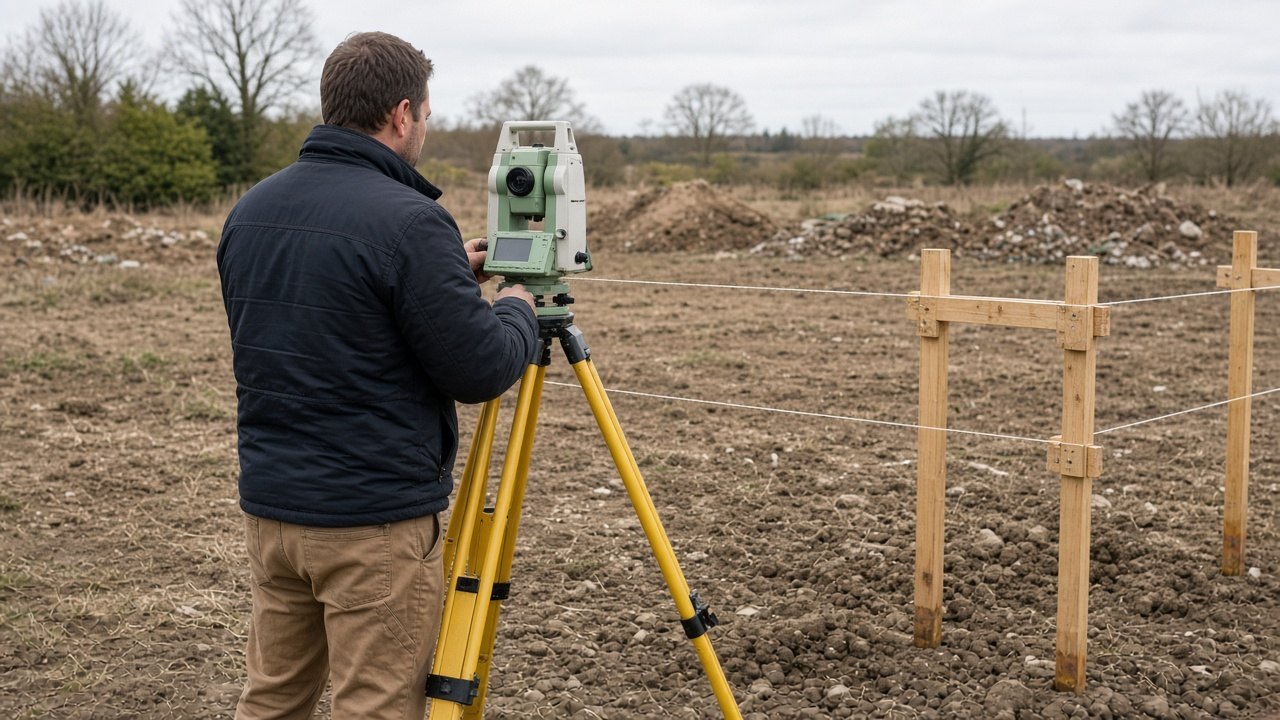

Для выноса применяют тахеометр, нивелир, рулетку, вешки и штыри. Тахеометр даёт координаты и углы, нивелир — отметки высоты, рулетка нужна для контрольных промеров и метода 3-4-5 при проверке прямого угла. Обноска — это деревянные стойки с перекладинами, на которые выносят оси и натягивают шнур.

• Тахеометр. Измеряет углы и расстояния, вычисляет координаты точек; без поверки его цифры — просто числа.
• Нивелир. Нужен, чтобы перенести отметку высоты и проверить, на одном уровне ли знаки.
• Рулетка. Служит для контрольных промеров сторон и диагоналей, длина ленты должна быть достаточной для вашего пятна застройки.
• Обноска. Деревянный каркас вокруг пятна застройки, на который выносят оси шнуром; её ставят так, чтобы не мешать работе техники.
• Штыри и столбики. Постоянные знаки осей, их закладывают вне зоны земляных работ и подписывают.
• Схема выноса. Чертёж с координатами знаков и привязками; без неё акт превращается в набор непонятных точек.

В акте выноса должны быть дата, состав работ, перечень закреплённых осей, координаты знаков, ссылка на проект и подпись исполнителя. В схеме — контур дома, оси, знаки и привязки к границам или опорам. Просите и акт, и схему: по отдельности они мало что доказывают.

Закрепление осей на местности и фиксация результата

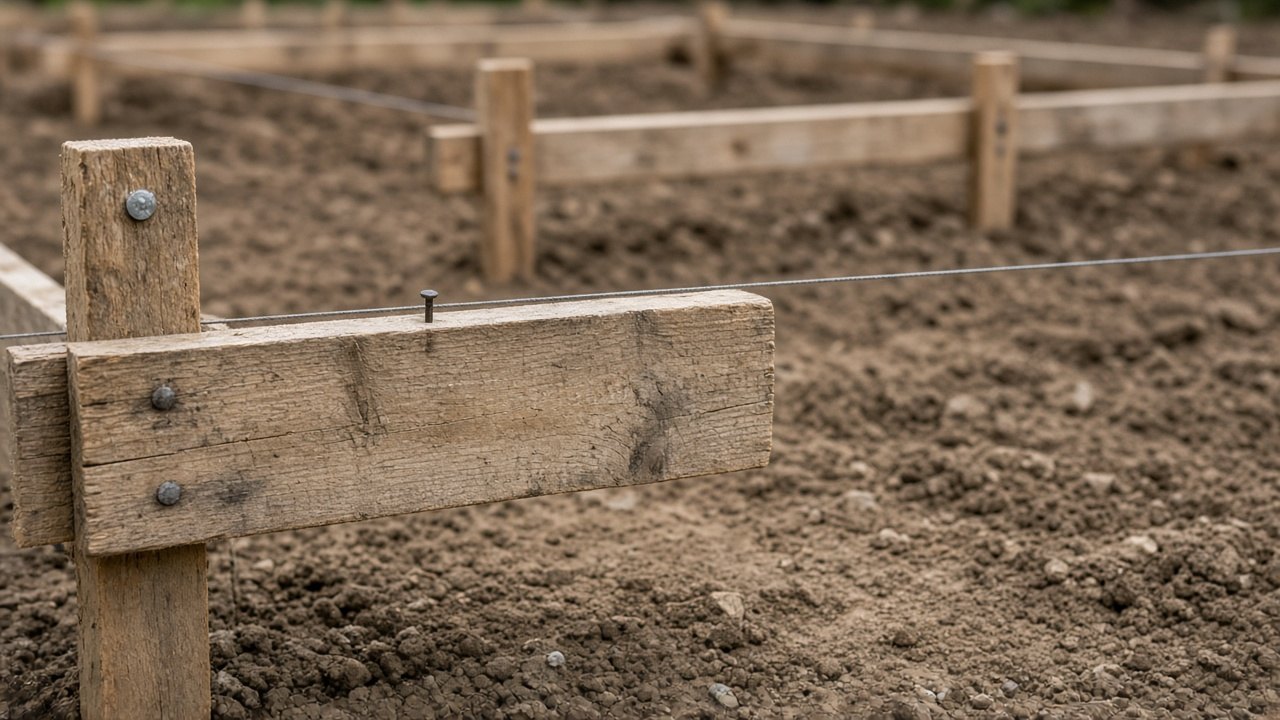

Знаки осей ставят вне пятна застройки — там, где не пройдёт экскаватор и не встанет опалубка. Чаще всего это обноска по периметру: стойки с перекладинами, на которые шнуром выносят каждую ось. Шнур натягивают по метке, а места пересечения осей фиксируют гвоздями или зарубками, чтобы бригада видела точку, а не «примерно здесь».

Каждый знак подписывают: номер оси, дата, фамилия исполнителя. До начала земляных работ вы фотографируете обноску с разных сторон, снимаете крупно метки и общий вид. После заливки фундамента обноску часто снимают, поэтому фото и схема остаются единственным доказательством того, где стояли оси.

Пошаговое решение

Шаг 1. Соберите исходные данные

До звонка геодезисту достаньте проект с координатами осей и привязками к границам или красным линиям. Возьмите выписку с координатами участка и план границ. Если привязок в проекте нет, сначала обратитесь к проектировщику, а не к исполнителю.

Шаг 2. Договоритесь о выносе и способе закрепления

Обсудите, где можно ставить знаки и обноску, чтобы они не мешали технике и не оказались в пятне застройки. Спросите про прибор и поверку, про акт и схему. Уточните, сможет ли исполнитель приехать на контроль после фундамента.

Шаг 3. Примите вынос на месте

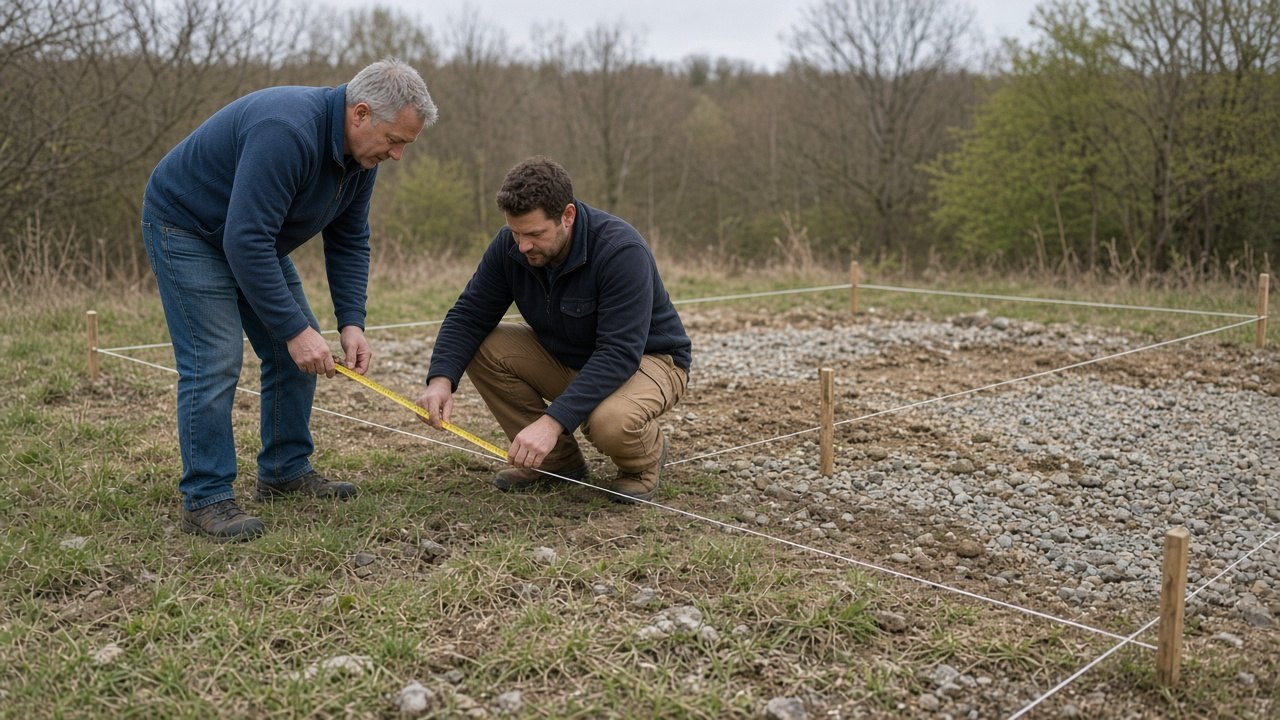

В день выезда пройдите с геодезистом по знакам и сверьте их со схемой. Проверьте стороны и диагонали рулеткой: у прямоугольного контура диагонали равны, а угол проверяют методом 3-4-5. Не подписывайте акт, пока не увидели все оси своими глазами.

Шаг 4. Передайте оси бригаде и сфотографируйте

Покажите бригадиру обноску и объясните, что шнур трогать нельзя, а знаки — тем более. Сфотографируйте обноску целиком, каждую метку крупно и схему. Сохраните фото вместе с актом в одной папке — они понадобятся при приёмке фундамента.

Шаг 5. Проверьте фундамент по осям до бетонирования

После устройства опалубки и арматуры попросите бригаду показать, как они перенесли оси на конструкцию. Сверьте размеры и диагонали с проектом, вызовите геодезиста на исполнительную съёмку. Если расхождения есть, исправлять их до заливки намного проще.

Что часто путают

«Вынос осей и вынос границ — одно и то же». Границы участка подтверждает кадастровый инженер, оси дома задаёт геодезист по проекту. Привязка к забору не заменяет привязку к осям: забор мог стоять неправильно годами. Требуйте отдельный акт на оси.

«Бригада сама разметит по проекту, геодезист не нужен». Бригада может построить ровный прямоугольник, но не знает, где именно он должен стоять. Без привязок к геодезической основе дом может оказаться смещённым или развёрнутым. Разметка бригады — это исполнение, а не вынос.

«Оси можно закрепить где удобно, потом перенесём». Знак, стоящий в пятне застройки, снесут при первом же копании. Обноску и штыри ставят вне зоны работ, с запасом, и подписывают. Иначе к моменту заливки от разметки останутся воспоминания.

Примеры

В первом случае всё просто: геодезист находит опоры, выносит оси, ставит обноску по периметру. Вы проверяете диагонали и стороны рулеткой, фотографируете и передаёте бригаде. Главное — не пропустить сверку с границами участка до земляных работ.

Во втором случае знаки приходится ставить близко к соседским строениям, и есть риск задеть чужие конструкции. Обноску делают компактной, внутри пятна застройки, а шнур натягивают аккуратно. Соседей лучше предупредить заранее, чтобы не было претензий.

В третьем случае перепад высот требует нивелира: оси выносят в плане, а отметки фиксируют отдельно на столбике. Бригада должна понимать, от какой отметки считать уровень. Если этого не сделать, стены и проёмы «поплывут» по высоте.

Как проверить результат

Примите работу по документам и натуре: акт, схема, фото и контрольные промеры должны сходиться между собой. Проверяйте до того, как техника начнёт копать, — после этого исправлять разметку дороже.

• Осмотрите обноску и знаки: стоят ли они вне пятна застройки и не шатаются ли.
• Сверьте число осей со схемой: каждая ось должна быть закреплена и подписана.
• Промерьте стороны и диагонали рулеткой, сравните с проектом.
• Проверьте методом 3-4-5 хотя бы один угол контура.
• Сфотографируйте обноску целиком, каждую метку крупно и схему выноса.
• Возьмите акт выноса с координатами и подписью исполнителя, сохраните вместе с фото.

Уход за знаками и повторные проверки

Обноска и штыри живут до конца земляных работ, и всё это время их нужно беречь. Шнур натягивают заново после каждого этапа, метки подкрашивают, а сбитые знаки восстанавливают только по схеме и акту. Бригаду предупреждают: трогать обноску нельзя, а если она мешает — пусть зовёт вас, а не переставляет сама.

После устройства фундамента закажите исполнительную съёмку: геодезист снимет фактические оси и сравнит с проектом. Расхождения фиксируют в схеме, а решение об исправлении принимает проектировщик или конструктор. Повторную проверку стоит делать и перед монтажом стен, если фундамент стоял открытым долго.

Типичные ошибки

Когда звать специалиста

Геодезиста зовут на вынос осей, на исполнительную съёмку фундамента и на спорные ситуации, когда бригада и заказчик не сходятся в размерах. Он работает с тахеометром и нивелиром, выдаёт акт выноса, схему с координатами и результаты съёмки. Без него не обойтись на тесном участке, на склоне и при любых привязках к границам.

Проектировщика подключают, если в проекте нет привязок или нужно изменить положение дома. Конструктор нужен, когда после съёмки выявлены расхождения и надо решить, что исправлять. На руки вы получаете акт, схему и письменный вывод о соответствии осей проекту — эти бумаги храните до конца стройки.

Частые вопросы

Можно ли вынести оси самостоятельно?

Можно, если участок ровный, есть проект с привязками и вы умеете работать рулеткой и уровнем. Но проверить привязку к геодезической основе без прибора нельзя. Для дома лучше заказать вынос у геодезиста, а самим контролировать промеры.

Сколько знаков осей должно быть на участке?

Столько, сколько осей в проекте, и каждый знак должен быть подписан и закреплён. Обычно закрепляют все продольные и поперечные оси, а также отметку высоты. Число знаков проверяйте по схеме выноса.

Что делать, если обноску сбили до заливки фундамента?

Остановите работы и восстановите оси по схеме и акту, а не «на глаз». Если схемы нет, вызовите геодезиста заново. Заливать фундамент по сбитой разметке нельзя.

Нужен ли вынос осей, если есть проект и бригада с опытом?

Нужен: проект задаёт координаты, но не переносит их на землю. Опытная бригада строит ровно, но не отвечает за привязку к участку. Вынос осей — отдельная работа с отдельным документом.

Чем проверяют прямой угол на разметке?

Методом 3-4-5: от угла откладывают отрезки и проверяют расстояние между их концами. Также сравнивают диагонали прямоугольника — у ровного контура они равны. Точные допуски берите из проекта, а не из памяти.

Коротко

• Вынос осей — отдельная геодезическая работа, не путайте её с выносом границ и разметкой бригады.
• Заказывайте вынос до земляных работ, у исполнителя с поверенным прибором.
• Требуйте акт выноса и схему с координатами, а не только колышки на земле.
• Знаки и обноску ставят вне пятна застройки и подписывают.
• Проверяйте диагонали, углы и фотофиксацию до бетонирования, после — заказывайте исполнительную съёмку.
