Откатные ворота для частного дома: устройство, консоль, фундамент, ролики и автоматика

Проблема: на участке нужен въезд для машины, а распашные ворота неудобны: зимой их заносит снегом, створки парусят на ветру, перед ними не хватает места для разворота. Хозяин дома слышит, что откатные ворота «едут вдоль забора и не требуют места», но не понимает, сколько свободного забора нужно под откат, какой фундамент нужен под консоль, почему у соседей полотно провисает и скрипит, а ролики приходится менять через пару сезонов.

Короткий ответ: консольные откатные ворота держатся на балке, которая катится по двум роликовым опорам на закладной в бетонном фундаменте. Вдоль забора нужен свободный участок для отката примерно в полторы ширины проёма. Главное в надёжности — правильно подобранный по весу полотна комплект фурнитуры, ровная и жёсткая закладная, точная установка роликов и ловителей. Автоматику и подключение питания доверяют электрику и монтажникам ворот.

Как устроены консольные откатные ворота

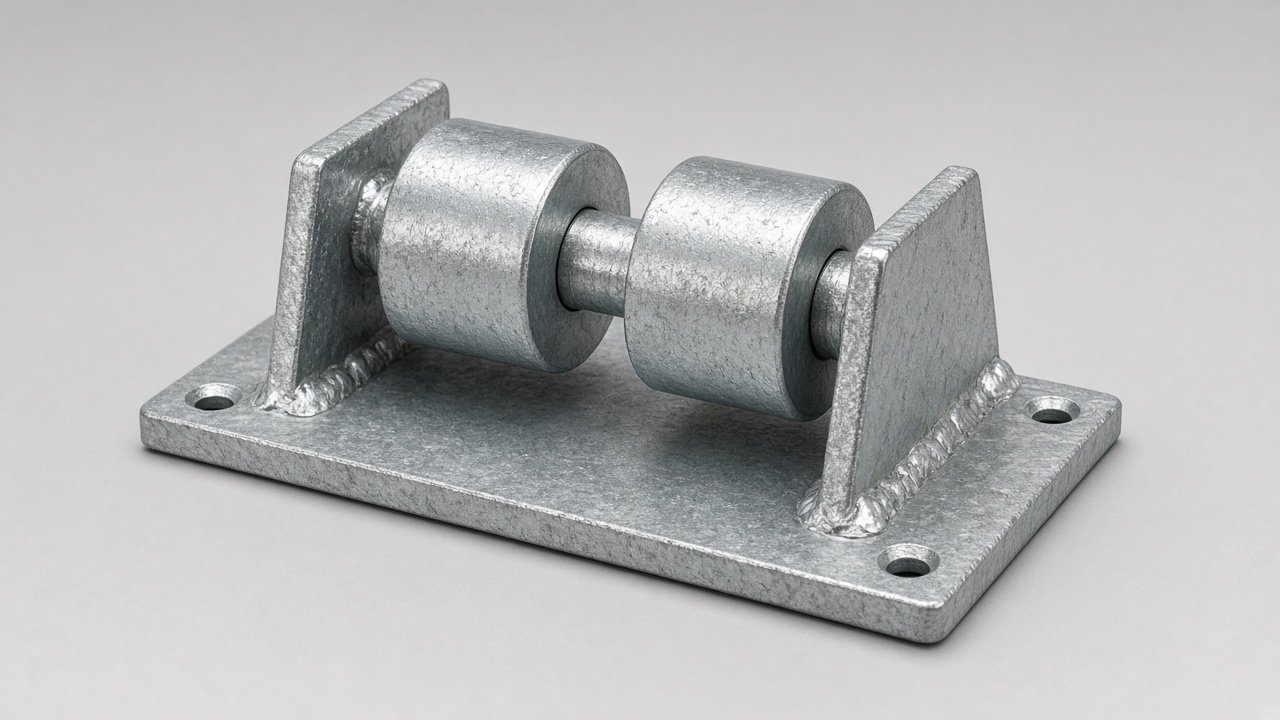

Консольные ворота — самый распространённый вариант для частного участка. Полотно ворот закреплено на несущей балке особого профиля, внутри которой ходят ролики двух кареток. Каретки стоят на швеллере-закладной, забетонированном в фундамент рядом с проёмом. Сам проём остаётся свободным: внизу нет рельса, на который наметает снег, и машина проезжает по ровному покрытию.

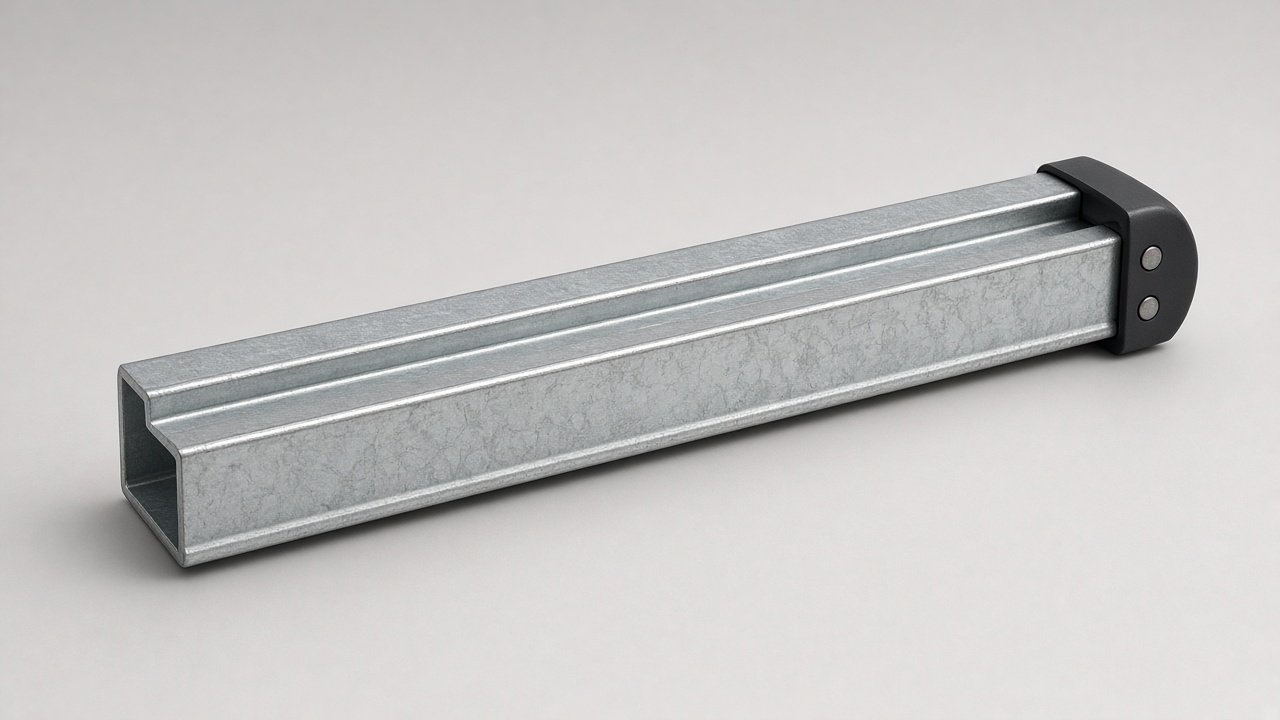

Кроме балки и кареток, в комплект входят концевой ролик, который заходит на нижний ловитель при закрывании, верхний ловитель на стойке, верхние направляющие ролики, удерживающие полотно от раскачивания, и заглушка балки. При автоматическом управлении добавляются привод с шестерней и зубчатая рейка на полотне.

Элемент	Назначение	Что проверить
Несущая балка	Держит вес полотна и консоль	Толщина стенки, цинкование, длина по расчёту
Роликовые каретки	Несут балку и полотно	Расчётная нагрузка, количество роликов, подшипники
Закладная (швеллер)	Основа под каретки	Ровность, жёсткость, анкеровка в бетоне
Концевой ролик	Подъезд на нижний ловитель	Свободный ход, совпадение по высоте
Нижний и верхний ловители	Разгрузка консоли в закрытом положении	Соосность с полотном, прочность стойки
Верхние направляющие ролики	Защита от раскачивания ветром	Зазор, крепление к опорному столбу

Откатные, распашные или подъёмные: что выбрать

Распашные ворота дешевле по фурнитуре и проще в монтаже, но требуют места для открывания створок, страдают от ветра и снега. Откатные ворота дороже по комплекту и фундаменту, зато открываются в любую погоду и легко автоматизируются. Подъёмные и секционные варианты для въезда на участок ставят редко — они больше подходят к гаражу, об этом подробно в статье о гаражных воротах.

Критерий	Откатные консольные	Распашные
Место перед проёмом	Не нужно	Нужно под радиус створок
Место вдоль забора	Нужен участок под откат	Не нужно
Работа зимой	Не зависят от снега в проёме	Снег перед створками мешает
Ветровая нагрузка	Держат верхние ролики и ловители	Створки парусят, нагружают петли
Автоматика	Один линейный привод	Два рычажных или линейных привода
Фундамент	Ленточный под закладную	Только под столбы
Обслуживание	Ролики, ловители, рейка	Петли, упоры, фиксаторы

Сколько места нужно под откат

Главная планировочная задача — найти вдоль забора свободную прямую полосу для отката. Полотно с противовесной консолью получается длиннее проёма примерно в полтора раза: если проём под машину четыре метра, полотно с хвостом будет около шести метров. Вдоль этого участка не должно быть столбов освещения, деревьев, калитки, ступенек, клумбы с бордюром и перепадов уровня земли.

Если участок под откат идёт под уклон, его выравнивают ещё до бетонирования. Ворота едут строго горизонтально, и любой бугор, растущий корень или выступающая плитка однажды начнут задевать нижнюю кромку полотна.

Ситуация на участке	Решение
Калитка в линии отката	Выносить калитку на другую сторону или делать отдельной
Забор поворачивает на углу	Проверить, хватает ли прямого участка, иначе распашные
Уклон вдоль забора	Выравнивать полосу под откат заранее
Деревья и кусты у забора	Оставить зазор под рост кроны и корней
Мало места с обеих сторон	Рассмотреть ворота на рельсе или распашные

Фундамент и закладная под каретки

Фундамент под откатные ворота — это не столб, а короткая лента вдоль линии отката, длиной около половины проёма. В неё замоноличивают швеллер с приваренной арматурой. Глубину фундамента выбирают с учётом промерзания и пучинистости грунта: если фундамент выталкивает морозом, закладная перекашивается, и ворота перестают закрываться ровно.

Закладную выставляют строго по уровню и в линию с будущим полотном, полку швеллера оставляют чуть выше отметки готового покрытия. После бетонирования конструкции дают набрать прочность, и только потом ставят каретки и полотно. Расчёт фундамента под конкретный грунт, вес полотна и ветровую нагрузку — работа специалиста; ошибка здесь проявляется через сезон-другой, когда исправлять уже дорого.

Опорные столбы для ловителей должны быть жёсткими: металлическая профильная труба в бетоне или кирпичный столб с закладными. Тонкий столб под ветровой нагрузкой будет раскачиваться, и ловитель перестанет совпадать с роликом. Про столбы для ограждения в целом — в материале об опорных столбах.

Каркас полотна и обшивка

Каркас полотна сваривают из профильной трубы и приваривают к несущей балке. Внутри каркаса делают раскосы или поперечные перемычки, чтобы полотно не вело. Обшивку подбирают в тон к забору: профлист, евроштакетник, жалюзи, решётка. Чем плотнее и выше обшивка, тем больше парусность — ворота с глухим профлистом сильнее нагружают верхние ролики и привод, чем решётчатые. Подробно о вариантах обшивки — в статьях о заборе из профнастила и заборе из евроштакетника.

Обшивка	Вес и парусность	Особенности
Профлист	Средний вес, высокая парусность	Глухой экран, нужен мощный привод при ветре
Евроштакетник	Средний вес, средняя парусность	Частично просматривается, хорошо смотрится
Жалюзи	Выше вес, средняя парусность	Пропускает воздух, закрывает обзор
Решётка или сетка	Лёгкая, малая парусность	Полностью просматривается
Дерево	Тяжелее, глухая	Нужна защитная обработка и уход

Каркас после сварки обязательно грунтуют и окрашивают, места сварки зачищают. Ржавчина на нижней кромке и внутри балки — частая причина того, что ворота через несколько лет начинают ехать с усилием.

Комплект фурнитуры: как подобрать

Комплекты фурнитуры продают под определённый вес полотна и ширину проёма. Брать комплект впритык к расчётному весу нельзя: обшивка, снег на верхней кромке и ветер дают дополнительную нагрузку. Разумно выбирать комплект с запасом по весу.

На каретках смотрят количество роликов, качество подшипников и защиту от грязи. Дешёвые ролики из мягкого пластика быстро изнашиваются и начинают скрипеть. Балку проверяют по толщине стенки и сплошности цинка: на срезах и местах сварки цинк восстанавливают краской.

Параметр	На что ориентироваться
Расчётный вес полотна	С запасом к реальному весу с обшивкой
Ширина проёма	Соответствие длины балки и консоли
Ролики	Стальные или из прочного полимера, закрытые подшипники
Балка	Толщина стенки, качество цинкования
Ловители	Регулировка по высоте, жёсткое крепление
Документы	Паспорт комплекта, схема монтажа

Автоматика и привод

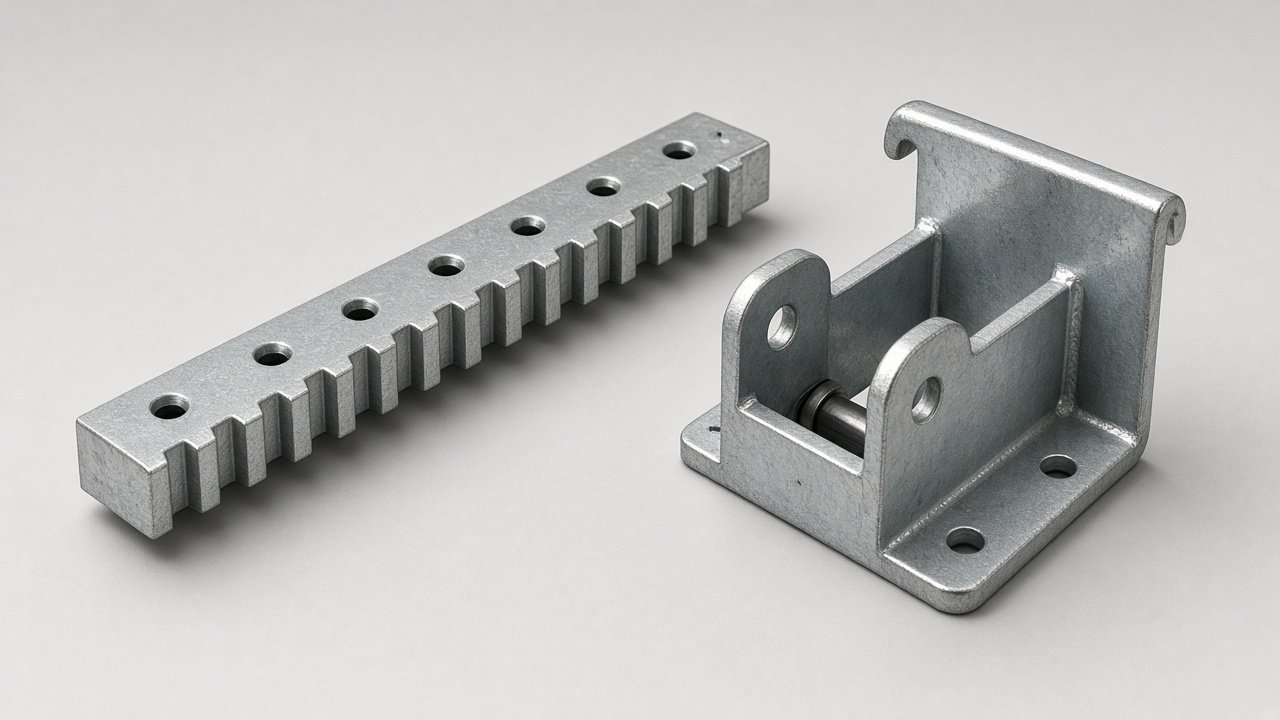

Привод ставят на отдельную площадку рядом с закладной, шестерня зацепляется за зубчатую рейку на полотне. Мощность привода подбирают по весу полотна и интенсивности использования. Обязательно нужны концевые выключатели, фотоэлементы безопасности и ручная разблокировка на случай отключения света.

Прокладка кабеля к приводу, защитный автомат, заземление и подключение — работа электрика. Неправильно подключённый привод может закрыть ворота на машину или человека, а мокрый кабель в земле без защиты — источник опасности.

Типичные проблемы откатных ворот

Большинство проблем откатных ворот видны заранее и связаны с фундаментом, качеством фурнитуры или монтажом. Если ворота стали ехать туго, скрипеть или не попадать в ловитель, причину лучше найти сразу, пока не износились ролики и привод.

Симптом	Вероятная причина	Что делать
Полотно провисает на конце	Слабая консоль, износ роликов	Проверить каретки, отрегулировать или заменить
Не попадает в ловитель	Перекос фундамента или столба	Регулировка ловителя, проверка закладной
Скрип и рывки	Грязь в балке, сухие подшипники	Очистка балки, замена роликов
Зимой не открываются	Лёд в балке, снег на консоли	Очистка, заглушка балки, уборка снега
Привод гудит, но не тянет	Перекос рейки, недостаточная мощность	Регулировка зацепления, проверка привода
Раскачивание на ветру	Нет или ослабли верхние ролики	Подтянуть или установить направляющие

Как проверить ворота при приёмке

При приёмке ворота открывают и закрывают вручную несколько раз. Полотно должно ехать плавно, без рывков и усилия в одной точке. В закрытом положении концевой ролик заходит на ловитель без удара, а полотно встаёт ровно в верхний ловитель. Проверяют, что верхние ролики не зажимают полотно, а только направляют. Если стоит автоматика, проверяют остановку по фотоэлементам и ручную разблокировку.

Отдельно осматривают закладную: она не должна шататься, бетон не должен быть растрескан. Каретки должны быть затянуты, балка — закрыта заглушкой с торца.

Уход за откатными воротами

Уход несложный: раз в сезон очищают балку от листьев и грязи, осматривают ролики, подтягивают крепления. Перед зимой проверяют, что заглушка на месте, и не оставляют снег вдоль полосы отката. После зимы смотрят, не сдвинулся ли фундамент и не появился ли перекос полотна. Металл с повреждённой краской подкрашивают.

Ролики и подшипники — расходники: их меняют при скрипе или люфте, не дожидаясь, пока износится балка.

Примеры решений на участке

Участок с широким прямым забором и въездом посередине — классический случай для консольных ворот: место под откат есть, автоматика ставится без проблем. На узком участке, где забор сразу поворачивает, может не хватить места под консоль — тогда разумнее распашные ворота или схема с рельсом.

На пучинистом глинистом грунте фундамент под закладную делают глубже и с подсыпкой, иначе каждую весну ворота будут перекашиваться. На участке с сильным ветром выбирают менее парусную обшивку и обязательно ставят верхние ролики.

Калитка рядом с откатными воротами

Калитку почти всегда ставят рядом с воротами, и её место нужно продумать заранее. Если калитка оказывается в зоне отката, полотно будет закрывать её при открывании, поэтому её выносят на противоположную сторону от отката или делают встроенной в полотно — второй вариант встречается реже, потому что усложняет конструкцию и замок. Столб между калиткой и воротами должен быть жёстким: на него крепят верхний ловитель и петли калитки одновременно.

Замок калитки, домофон и вызывную панель подключают вместе с автоматикой ворот, и эту часть тоже выполняет электрик. Кабели к калитке и приводу прокладывают в защитной трубе ещё до укладки покрытия у въезда.

Покрытие въезда и водоотвод

Под откатными воротами нет рельса, но покрытие въезда всё равно влияет на их работу. Плитка, асфальт или щебень у въезда должны быть ниже нижней кромки полотна с запасом на снег и наледь. Если покрытие уложено с уклоном к закладной, вода и талый снег будут собираться у кареток, ролики начнут ржаветь, а зимой обмерзать. Поэтому уклон делают от фундамента ворот, а при необходимости ставят водоотводный лоток вдоль въезда.

Уровень покрытия: ниже кромки полотна с запасом на снег. Уклон: от закладной и кареток наружу. Лоток: при стоке воды к воротам. Кабель привода: в защитной трубе до укладки покрытия.

Ошибки при установке откатных ворот

Чаще всего ошибаются в фундаменте: делают его мелким, без учёта грунта, или бетонируют закладную с перекосом. Вторая типичная ошибка — экономия на фурнитуре, когда комплект берут под меньший вес полотна. Третья — забыть о месте под откат и упереться полотном в калитку, столб или дерево. Ещё одна ошибка — самостоятельно подключать автоматику без электрика.

Когда звать специалиста

Специалиста зовут на расчёт фундамента под конкретный грунт и вес полотна, на сварку несущего каркаса и монтаж фурнитуры, если нет опыта. Подключение привода, прокладку кабеля, защитную автоматику и заземление выполняет только электрик. Если ворота перекосило после зимы, закладная шатается или трескается фундамент — нужен осмотр специалистом, а не регулировка на глаз.

FAQ

Сколько места нужно под откатные ворота?
Вдоль забора нужен прямой свободный участок примерно в полторы ширины проёма, без столбов, деревьев и калитки на пути полотна.

Нужен ли фундамент под откатные ворота?
Да, под закладную с каретками делают короткий ленточный фундамент с учётом промерзания и пучинистости грунта. Расчёт лучше поручить специалисту.

Почему ворота провисают на конце?
Чаще всего из-за слабого комплекта фурнитуры, износа роликов или перекоса закладной. Нужно проверить каретки и фундамент.

Можно ли поставить автоматику позже?
Да, если заранее заложить площадку под привод и кабель в гильзе. Подключение выполняет электрик.

Что делать, если ворота замерзают зимой?
Очищать балку и полосу отката от снега и льда, держать заглушку балки на месте и проверять ролики перед сезоном.

Коротко

Откатные ворота удобны, если вдоль забора есть место под откат. Их надёжность определяют фундамент с ровной закладной, фурнитура с запасом по весу и точный монтаж роликов и ловителей. Обшивку выбирают с учётом ветра, автоматику подключает электрик, а уход сводится к сезонной очистке и осмотру роликов.
