Разводка воды в доме: как устроена

Пока в доме одна точка — вопросов нет. Как только появляются два санузла, кухня, постирочная и бойлер, выясняется, что «трубы протянуты» — это не система. Душ теряет напор при включении крана на кухне, горячей воды приходится ждать минуту, а перекрыть одну раковину без отключения всего дома нельзя.

Короткий ответ

Разводка воды в частном доме — это цепочка: ввод и запорная арматура → узел подготовки воды (фильтры, при необходимости водоподготовка) → узел учёта → распределение (коллектор или тройники) → ветки к точкам водоразбора, плюс отдельная ветка ГВС от бойлера или котла, при длинных трассах — рециркуляция. Ключевые решения: где стоит коллектор, где проходят трассы, как обеспечен доступ к соединениям и как всё это защищено от протечек.

Из чего состоит система

Узел	Задача
Ввод в дом	Подача от источника (скважина, колодец, централизованная сеть)
Запорная арматура на вводе	Полное отключение дома одним краном

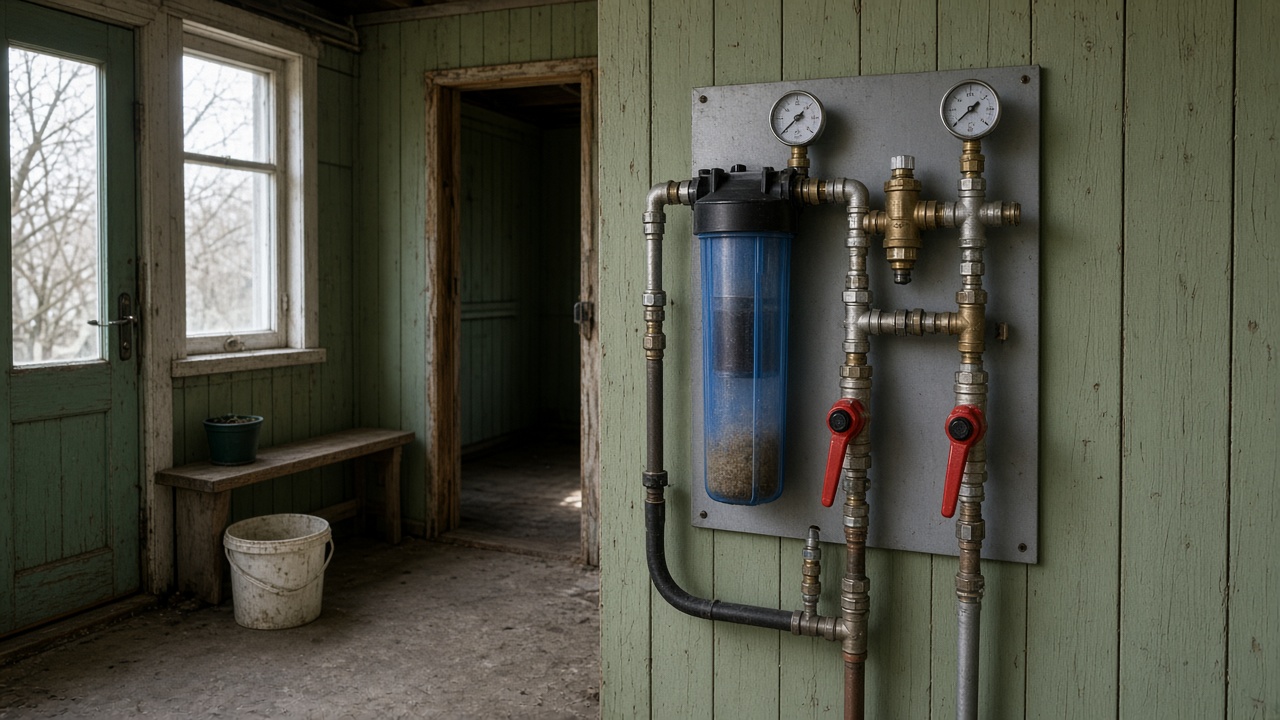

Фильтры механической очистки	Защита оборудования от песка и взвеси
Водоподготовка (при необходимости)	Умягчение, обезжелезивание — по анализу воды
Узел учёта	Счётчик, где он предусмотрен
Гидроаккумулятор и насосная группа	Стабильное давление при автономном источнике
Нагрев ГВС	Бойлер косвенного нагрева, электрический или контур котла
Распределительный узел	Коллектор или тройниковая раздача
Ветки к точкам	Трубы до смесителей, унитазов, техники
Отсекающие краны у точек	Ремонт одной точки без отключения дома
Ревизионные люки	Доступ к соединениям и арматуре
Защита от протечек	Датчики и электроприводные краны на вводе

Технические помещения — котельная, постирочная, кладовая — обычно и становятся местом сбора узлов: там же щит по воде, там же доступ.

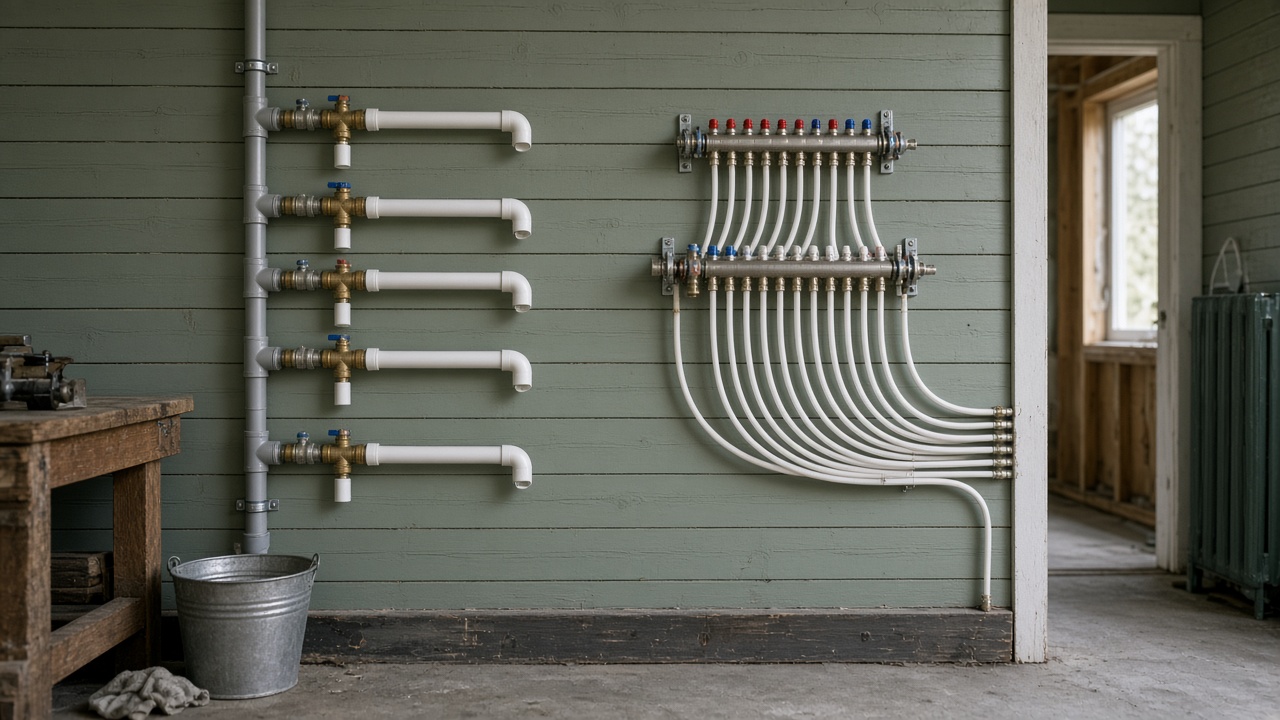

Схемы разводки

Тройниковая (последовательная). От основной трубы отходят отводы к точкам через тройники. Меньше труб, проще и дешевле, но при одновременном разборе давление в дальних точках падает, а соединения распределены по всему дому.

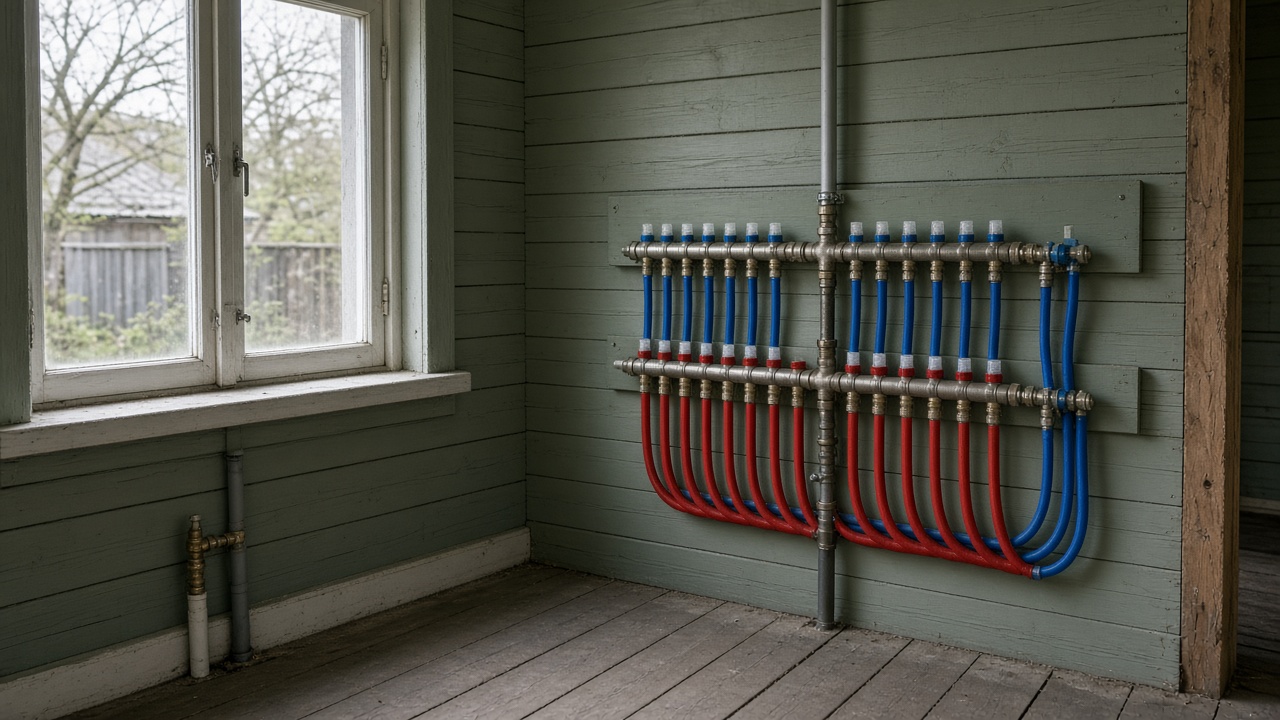

Коллекторная (лучевая). От коллектора к каждой точке идёт свой луч. Больше труб, но стабильное давление, отключение точки не мешает остальным и в стенах нет соединений — только цельные трассы. Подробное сравнение — в отдельном разборе.

Комбинированная. Коллектор на группы (первый этаж, второй этаж, техпомещения), внутри группы — короткие тройниковые ветки. Практичный компромисс для большого дома.

По этажам. На каждом этаже свой коллекторный шкаф, вертикальный стояк между ними. Уменьшает длину трасс и потери напора.

Выбор схемы зависит от числа точек, одновременности пользования и того, готовы ли вы держать шкаф с коллектором в доступе.

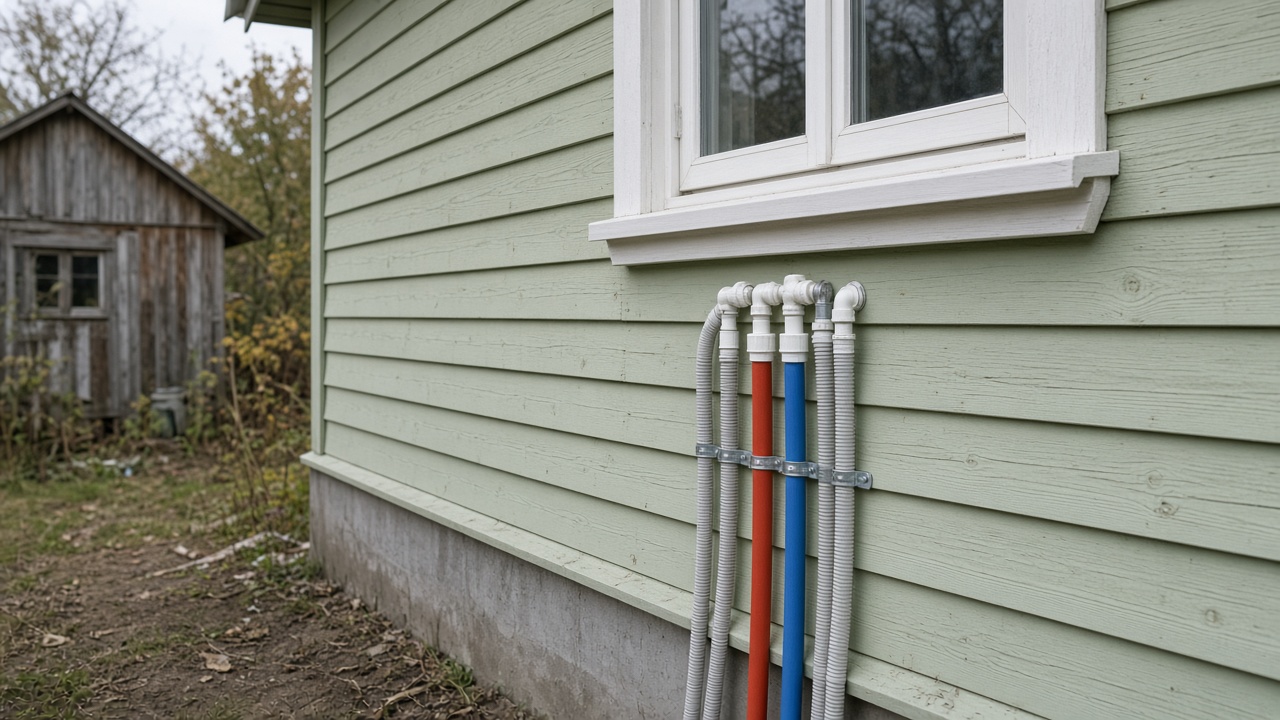

Материалы труб

• Сшитый полиэтилен (PE-X). Гибкий, хорошо подходит для лучевой схемы, соединения — пресс или обжим по системе производителя.
• Металлопластик. Гибкий, держит форму, требователен к качеству фитингов.
• Полипропилен (PP-R). Сварные соединения, распространён и недорог; менее удобен в скрытой лучевой разводке из-за жёсткости и объёмных фитингов.
• Нержавеющая гофрированная труба. Удобна на сложных участках, соединения по системе.
• Медь. Долговечно и надёжно, дороже, требует квалификации монтажника.
• Комбинированные системы. Часто: коллекторы и обвязка металл, лучи — PE-X.

Правило простое: труба, фитинг и инструмент — из одной системы одного производителя. Смешивание брендов в прессовых соединениях — типовая причина протечек в стене.

Горячая вода и рециркуляция

Долгое ожидание горячей воды — не мелочь: это слив десятков литров каждый день.

1. Короткие ветки ГВС. Самый простой способ — располагать нагрев ближе к «мокрому» ядру дома.
2. Мокрое ядро. Санузлы, кухня, постирочная сгруппированы по вертикали и горизонтали.

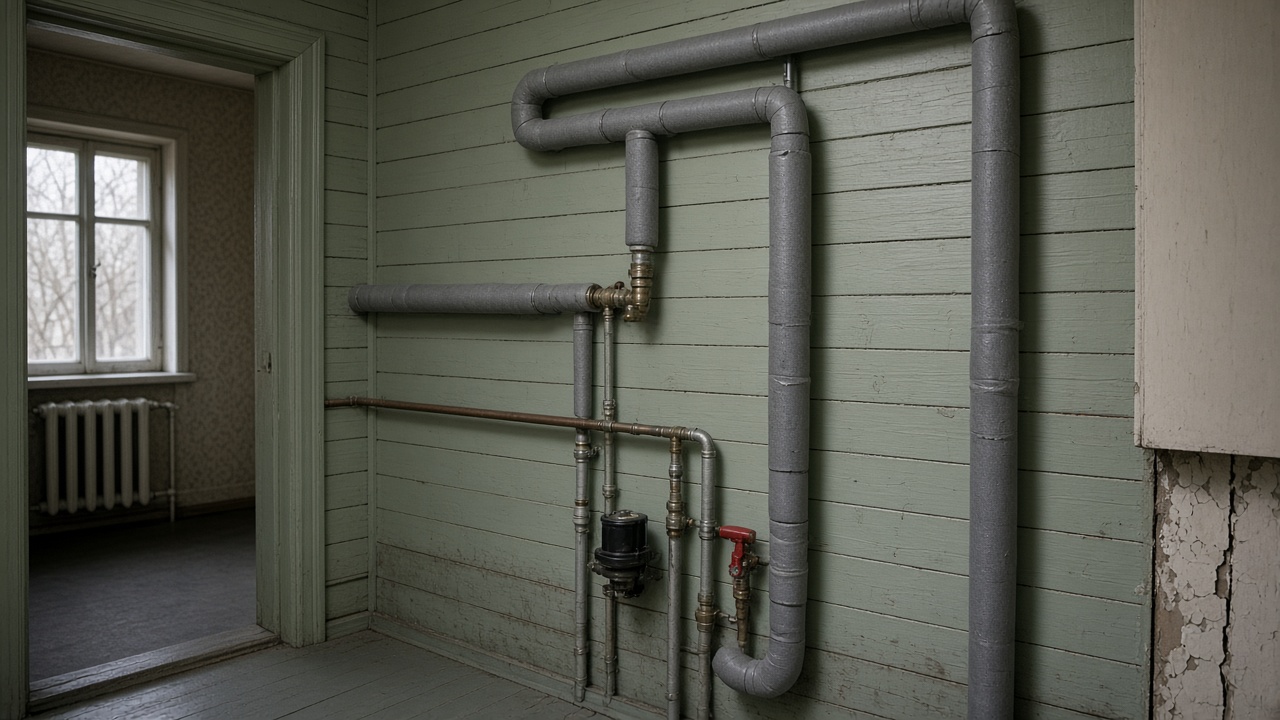

3. Рециркуляция (обратка). Отдельная линия возвращает остывшую воду к нагреву; горячая вода на выходе почти сразу.
4. Насос рециркуляции по таймеру или датчику. Иначе постоянные теплопотери и лишнее электричество.
5. Изоляция труб ГВС — обязательна, иначе рециркуляция греет стены.
6. Отдельная точка «далеко от всех» иногда проще решается локальным нагревателем, чем длинной обраткой.

Схему ГВС и подбор нагрева определяет проект: он учитывает пиковый расход, объём бака и источник тепла. Работы с газовым котлом и его обвязкой выполняют только профильные специалисты.

Порядок проектирования

1. Посчитать точки водоразбора и одновременность: сколько душей, раковин, техники.
2. Определить источник и его параметры — производительность, давление, качество воды по анализу.
3. Выбрать место узла: котельная или техпомещение с доступом и водоотведением.
4. Сгруппировать мокрые зоны по возможности рядом — экономия труб и напора.
5. Выбрать схему распределения — см. сравнение схем.
6. Рассчитать диаметры по расходу и длине трасс — ориентиры в материале о диаметрах.
7. Спроектировать трассы с учётом конструкций: где можно в стяжке, где по стене, где нельзя.
8. Заложить доступ: коллекторный шкаф, люки к соединениям — см. скрытую разводку.
9. Предусмотреть защиту от протечек и отсекающие краны у каждой точки.
10. Согласовать порядок с отделкой: монтаж и опрессовка — до закрытия стен.

Когда звать специалиста

Заменить смеситель или подключить стиральную машину можно самому. Специалист нужен практически для всей остальной работы: расчёт диаметров и напора, подбор насосной группы и бойлера, водоподготовка по анализу воды, схема ГВС с рециркуляцией, скрытые трассы под стяжкой и в стенах, опрессовка системы, обвязка котла. Любые работы с газовым оборудованием — только профильная организация. Ошибка в скрытой части системы вскрывается вместе с отделкой, поэтому экономия на проекте здесь самая дорогая.

Как выполняют монтаж — в порядке работ. Из чего складывается цена — в смете. Как принимать — в приёмке.

Краткий итог

1. Разводка — это схема от ввода до точек, а не просто трубы.
2. Коллекторная схема даёт стабильный напор и трассы без соединений в стене.
3. Труба, фитинг и инструмент — из одной системы производителя.
4. Долгое ожидание ГВС решают компоновкой и рециркуляцией.
5. Монтаж и опрессовка — строго до закрытия стен отделкой.
