Скрытая разводка и люки доступа

Идеальный санузел на картинке — без единой трубы и без люков. Такой санузел существует до первой протечки или до момента, когда нужно перекрыть одну точку. После этого выясняется, что доступ к арматуре — не дизайнерский компромисс, а часть инженерной системы.

Короткий ответ

Скрывать можно цельные трассы — участок трубы без соединений, в защитной гофре, с зафиксированным на схеме положением. Нельзя скрывать без доступа соединения, коллекторы, отсекающие краны, счётчики, фильтры, арматуру инсталляции, редукторы и узлы, требующие обслуживания. Правило простое: то, что может потечь или требует обслуживания, живёт за люком.

Что можно скрывать, а что нет

Элемент	Можно скрыть без доступа?
Цельная труба в гофре	Да, при фиксации на схеме
Прессовое или сварное соединение	Нет
Резьбовое соединение	Нет, категорически
Коллектор	Нет, только в шкафу или за люком
Отсекающий кран точки	Нет
Счётчик, фильтр, редуктор	Нет
Арматура инсталляции унитаза	Нет, доступ через ревизионное окно
Насос рециркуляции	Нет
Датчик протечки	Нет, нужен осмотр
Гильза прохода через конструкцию	Да, это часть конструкции

Отдельно: труба ГВС скрывается только с изоляцией. Без изоляции скрытая горячая линия греет конструкцию и даёт конденсат на соседней холодной трубе.

Где нужны люки

1. Коллекторный шкаф — основной узел распределения, в техпомещении, коридоре или нише.

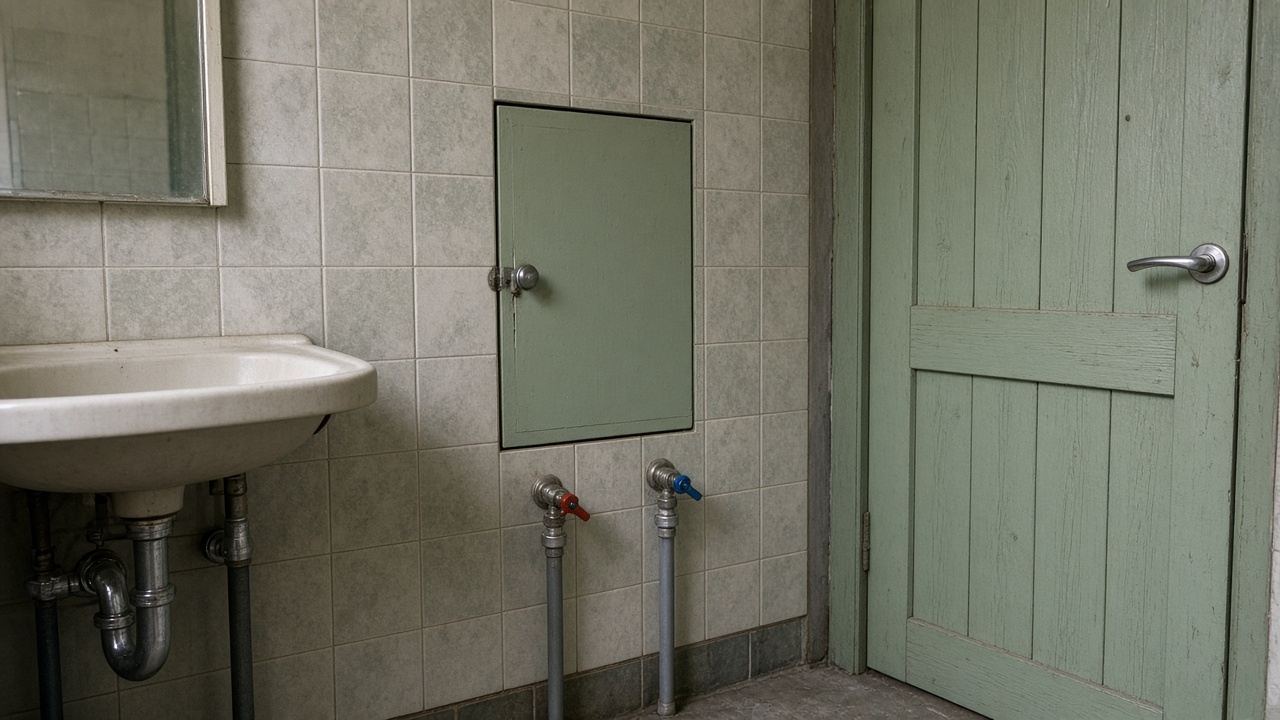

2. За унитазом с инсталляцией — доступ к арматуре бачка и к запорному крану.
3. Под ванной — доступ к сифону, подводкам и крану.
4. За стиральной и посудомоечной машиной — кран и слив.
5. В зоне полотенцесушителя — при водяном подключении.
6. У бойлера и группы безопасности — обслуживание и слив.
7. На стояках между этажами — ревизия в месте перехода.
8. У фильтров и водоподготовки — регулярная замена картриджей.
9. В подшивном потолке, если через него идут трассы или стоят приборы.
10. У наружного вывода на полив — доступ к сливному крану перед зимой.

Как выбрать люк

• Размер по инструменту, а не по руке. Должен проходить ключ, а не только пальцы.

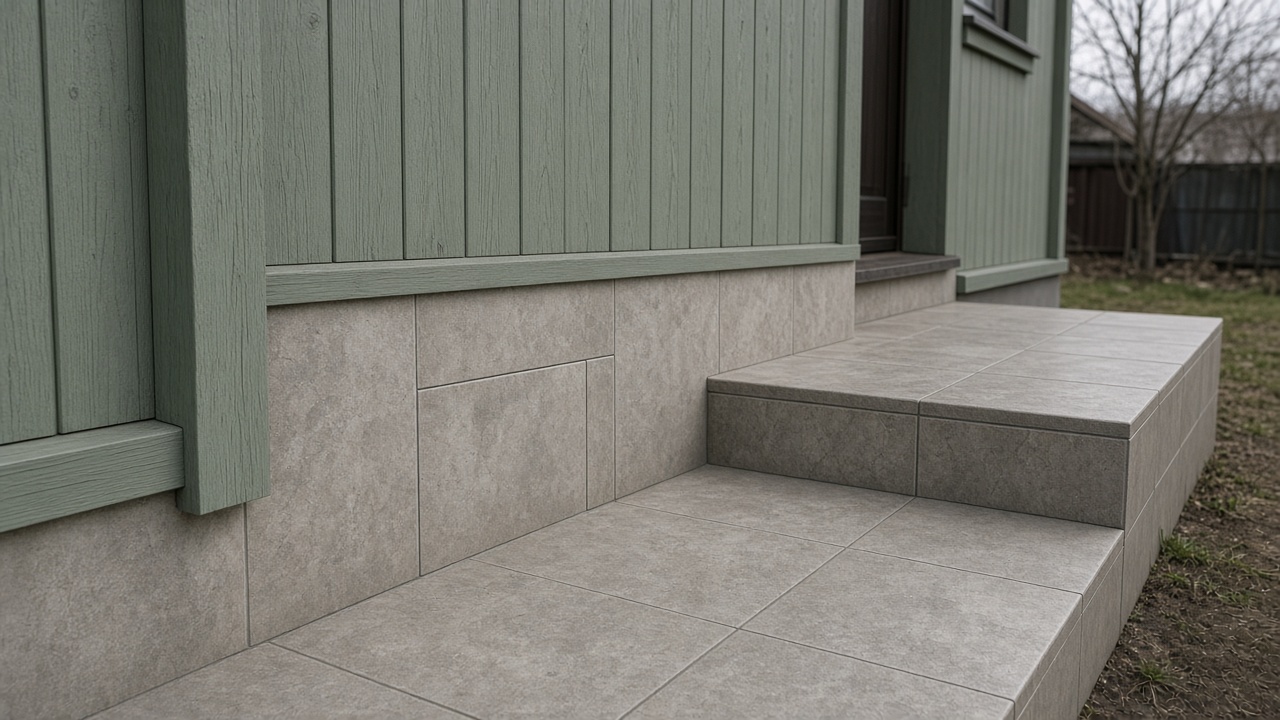

• Под плитку (нажимной, съёмный, на магнитах) — почти незаметен, требует точной раскладки плитки.
• Под покраску — для технических помещений и коридоров.

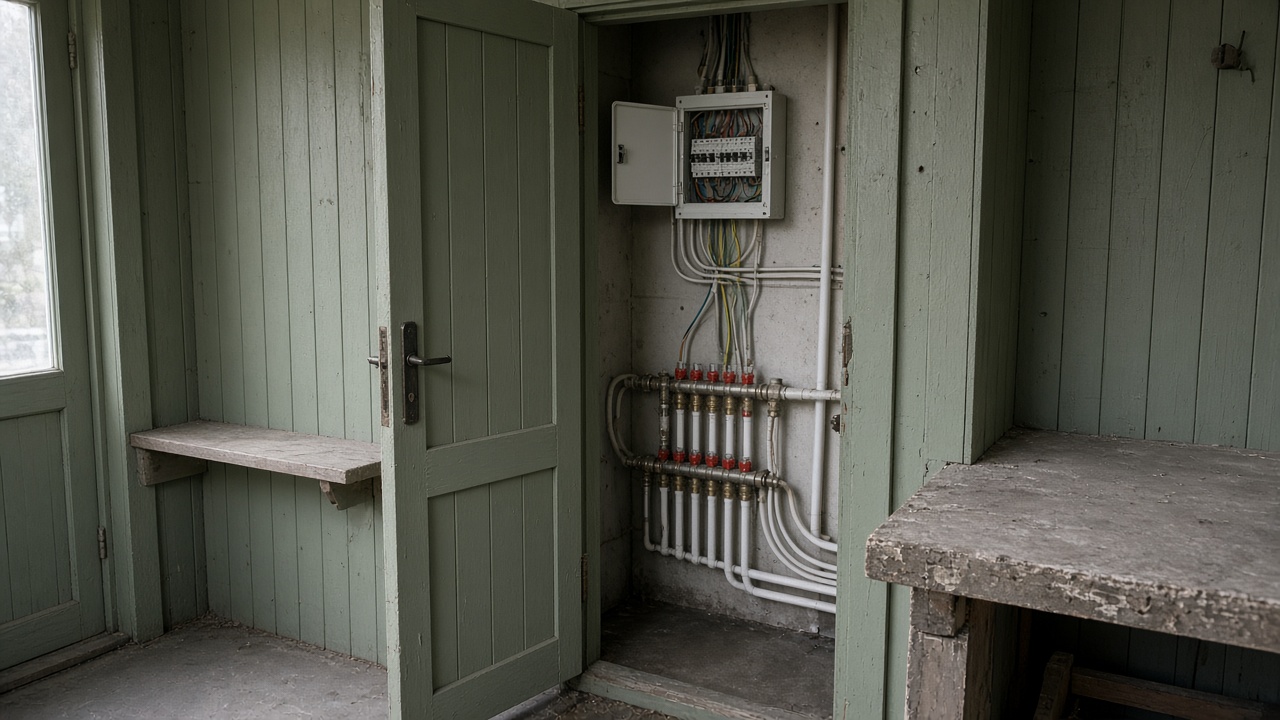

• Дверца шкафа вместо люка — самый удобный вариант для коллектора.

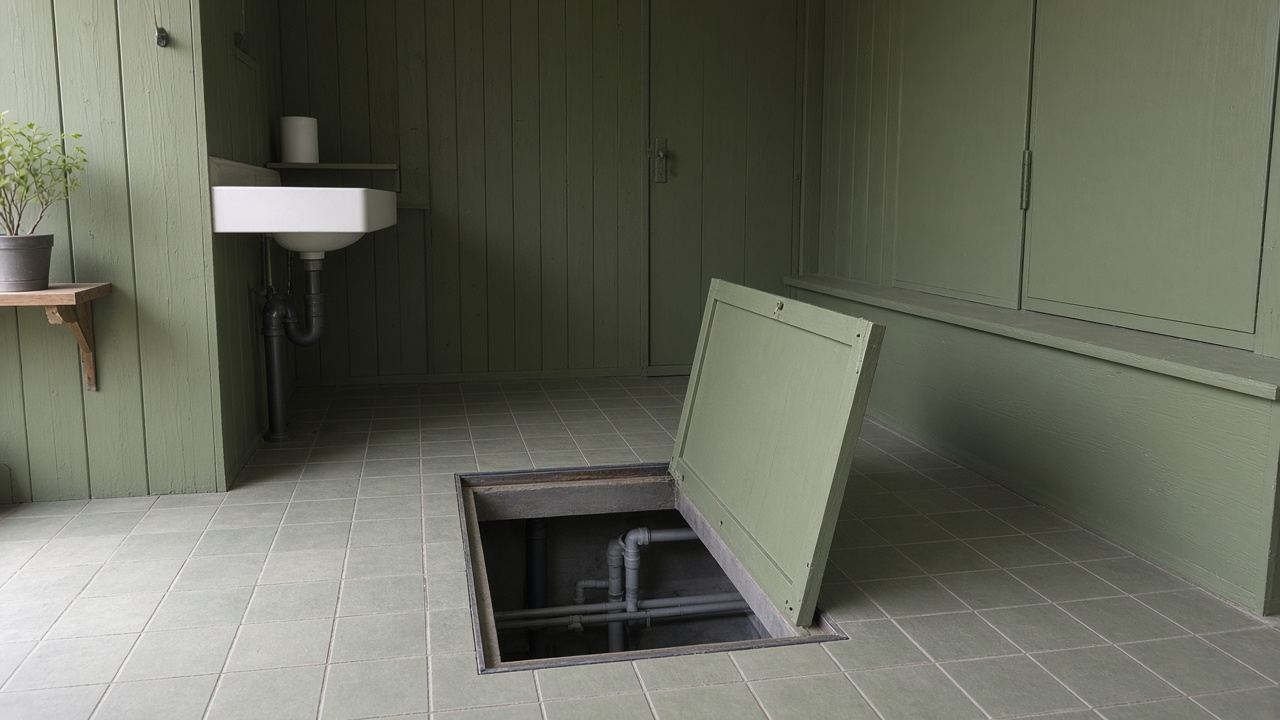

• Люк в полу — только с герметичной конструкцией и продуманным отводом, иначе протечка уйдёт в перекрытие.
• Открывание с учётом мебели. Люк, который упирается в шкаф, бесполезен.
• Один люк на один узел. Пытаться дотянуться до трёх узлов через одно окно — плохая идея.
• Расположение по раскладке плитки согласуют до укладки, не после.
• Маркировка внутри: подписанные лучи и краны экономят время в аварии.

Как не потерять трассы

Скрытая разводка требует «карты», иначе первый же ремонт превращается в разведку:

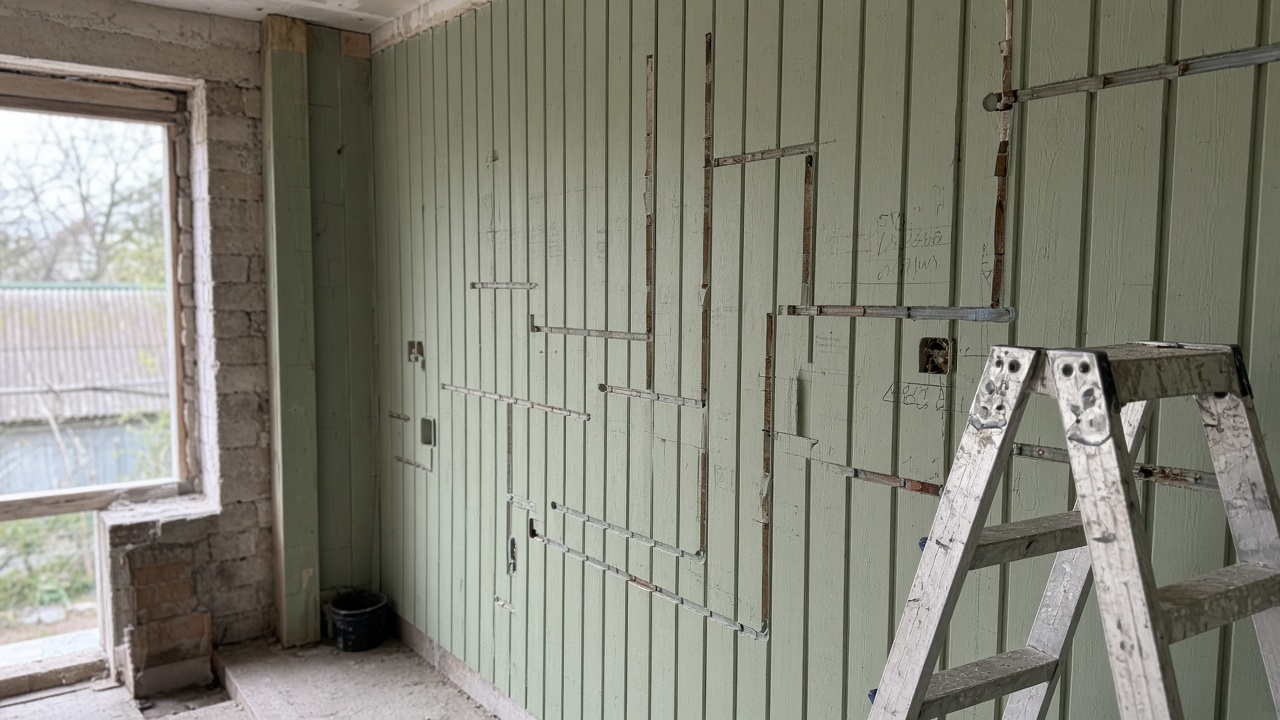

• Фото каждой стены и пола с трассами до закрытия, с рулеткой в кадре.
• Схема «как построено» с фактическими отметками и привязками к углам.
• Отметки на конструкциях до отделки — где нельзя сверлить.
• Копия схемы у владельца, не только у подрядчика.
• Единый формат привязок: от угла и от пола, в миллиметрах.
• Маркировка лучей на коллекторе с указанием помещения и точки.
• Отдельная страница по мокрым зонам, где трассы плотнее всего.
• Хранение протокола опрессовки вместе со схемой.

Этот пакет собирается при монтаже и проверяется при приёмке.

Когда звать специалиста

Установить люк в готовую отделку или подписать краны на коллекторе можно самому. Специалист нужен, если решается, где допустима скрытая прокладка, если нужно штробить стену (несущие конструкции — только по решению профильного специалиста), если проектируется коллекторный шкаф и состав арматуры, если нужна герметичная ревизия в мокрой зоне, если делается люк в полу, если планируется рециркуляция ГВС. Работы с газовым оборудованием — только профильная организация.

Что вообще входит в систему — в устройстве разводки. Как выбор схемы влияет на число ревизий — в сравнении схем. Типовые промахи — в ошибках.

FAQ

Можно ли вообще обойтись без люков? Только если вся арматура собрана в открытом техпомещении и в стенах нет ни одного соединения. На практике хотя бы одна ревизия нужна.

Допустимо ли соединение в стяжке, если монтаж качественный? Нет. Качество монтажа не отменяет того, что доступа к соединению не будет.

Люк портит вид санузла. Что делать? Использовать люк под плитку и согласовать его положение с раскладкой до укладки — тогда он почти не виден.

Насколько большой нужен люк за инсталляцией? Достаточный, чтобы обслужить арматуру бачка инструментом. Размер уточняют по документации инсталляции.

Можно ли спрятать коллектор в шкаф на кухне? Можно, если обеспечен доступ, нет риска намокания продуктов при протечке и предусмотрен отвод воды.

Нужен ли люк под ванной? Да, если там есть сифон, подводка или кран. Полностью замурованная ванна — источник будущих проблем.

Как найти трассу, если схемы нет? Приборным поиском или по логике монтажа, но гарантий нет. Поэтому фото и схема делаются заранее.

Краткий итог

1. Скрывать можно только цельные трассы в гофре.
2. Соединения, краны, коллекторы и фильтры — за люком.
3. Размер люка определяют по инструменту, а не по руке.
4. Положение люков согласуют до раскладки плитки.
5. Фото трасс и схема «как построено» хранятся у владельца.
