Анкеровка нижней обвязки к ленте и плите: шаг анкеров, отсечка и приёмка

Проблема: нижнюю обвязку каркасного дома или первый венец бруса кладут на фундамент, «прихватывают» парой анкеров по углам и сразу начинают собирать стены. Через несколько лет обнаруживается, что брус лежит на бетоне без отсечки и подгнил снизу, анкеры стоят редко и в трещинах, а при сильном ветре лёгкий каркасный дом получает заметные нагрузки на узел, к которым он не готов.

Короткий ответ: нижняя обвязка — это первый деревянный элемент дома, который лежит на ленточном фундаменте, ростверке или плите. Её укладывают на ровное основание через отсечную гидроизоляцию и крепят анкерами по проекту: замоноличенными шпильками, химическими или механическими анкерами. Шаг, диаметр и расстояние от краёв и углов задаёт проект. Заказчик проверяет ровность основания, гидроизоляцию, количество и затяжку анкеров, обработку древесины и диагонали и фиксирует всё до сборки стен.

Зачем крепить обвязку к фундаменту

Тяжёлый каменный дом удерживается на фундаменте собственным весом. Лёгкий каркасный дом весит гораздо меньше, а площадь стен и кровли, на которую давит ветер, у него такая же. Поэтому ветровые нагрузки стремятся сдвинуть дом по фундаменту или приподнять наветренную сторону. Анкеровка нижней обвязки к фундаменту превращает фундамент и деревянный каркас в одну систему, которая сопротивляется этим нагрузкам.

Для брусовых и бревенчатых домов анкеровка первого венца тоже важна: она фиксирует положение дома при усадке и защищает от смещения, хотя нагрузки на отрыв там меньше, чем у каркасников. Для дома на сваях логика та же, но узлы другие — о них подробно в статье про обвязку брусом по оголовкам свай. Здесь речь о ленточном фундаменте, ростверке и плите.

Тип дома	Нагрузка на узел	Особенности анкеровки
Каркасный	Ветровой сдвиг и отрыв	Частый шаг, анкеры у каждого угла и проёма
Брусовый	Сдвиг, фиксация при усадке	Анкеры с учётом усадки венцов
Бревенчатый	Сдвиг	Крепление через окладной венец
Модульный	Сдвиг и отрыв	По инструкции производителя модулей

Основание: лента, ростверк, плита

Верх фундамента под обвязкой должен быть горизонтальным и ровным. Перепады приводят к тому, что брус ложится на отдельные точки, провисает между ними, а стены получают перекос, который проявится в дверях и окнах. Проверяют основание нивелиром или лазером по всему периметру и по внутренним лентам. Ширина верха ленты должна позволять уложить обвязку без свеса.

Если верх фундамента залит с отклонениями, его выравнивают до укладки обвязки: подливкой безусадочного раствора или шлифовкой бугров. Деревянные клинья под обвязкой и «подложим обрезки» — неправильное решение: они сминаются и гниют, а нагрузка ложится неравномерно.

Проверка основания	Чем	Что ищем
Горизонталь периметра	Нивелир или лазер	Перепады между углами и серединой
Плоскость верха ленты	Правило	Бугры, ямы, наплывы бетона
Ширина опоры	Рулетка	Обвязка без свеса за край
Трещины и сколы	Осмотр	Сколы у мест будущих анкеров
Диагонали фундамента	Рулетка	Прямоугольность контура

Отсечная гидроизоляция под обвязкой

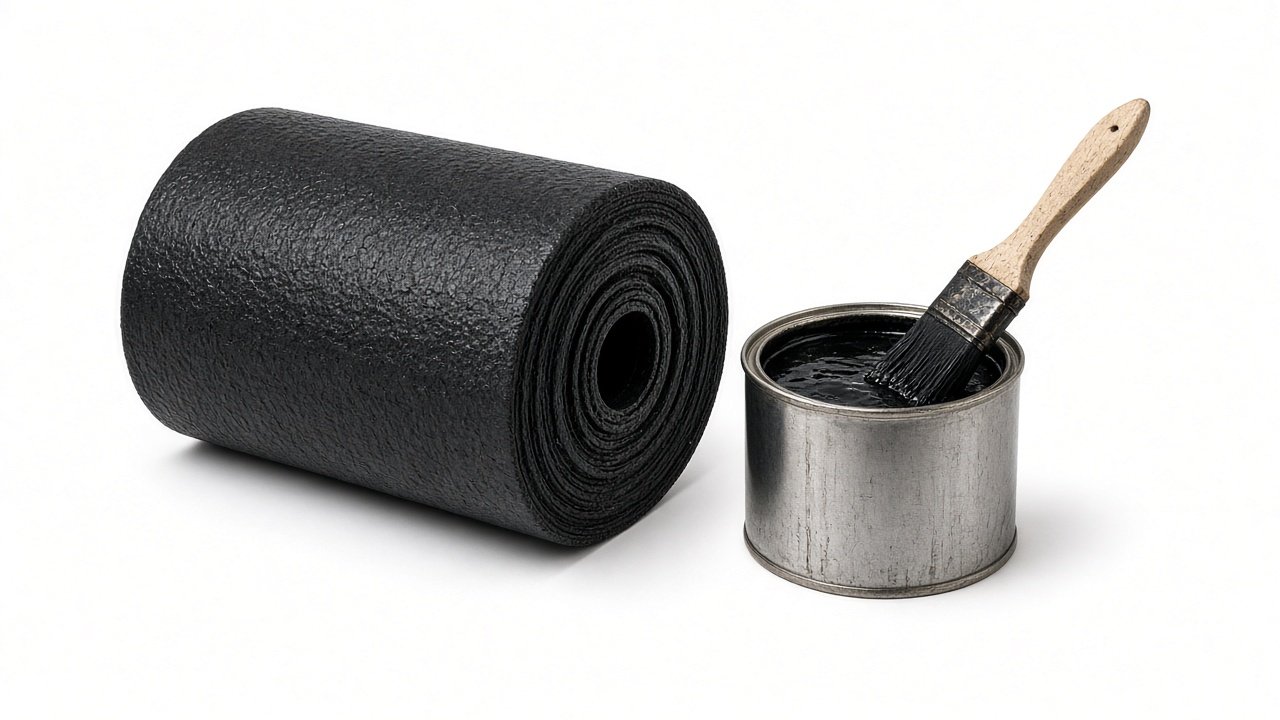

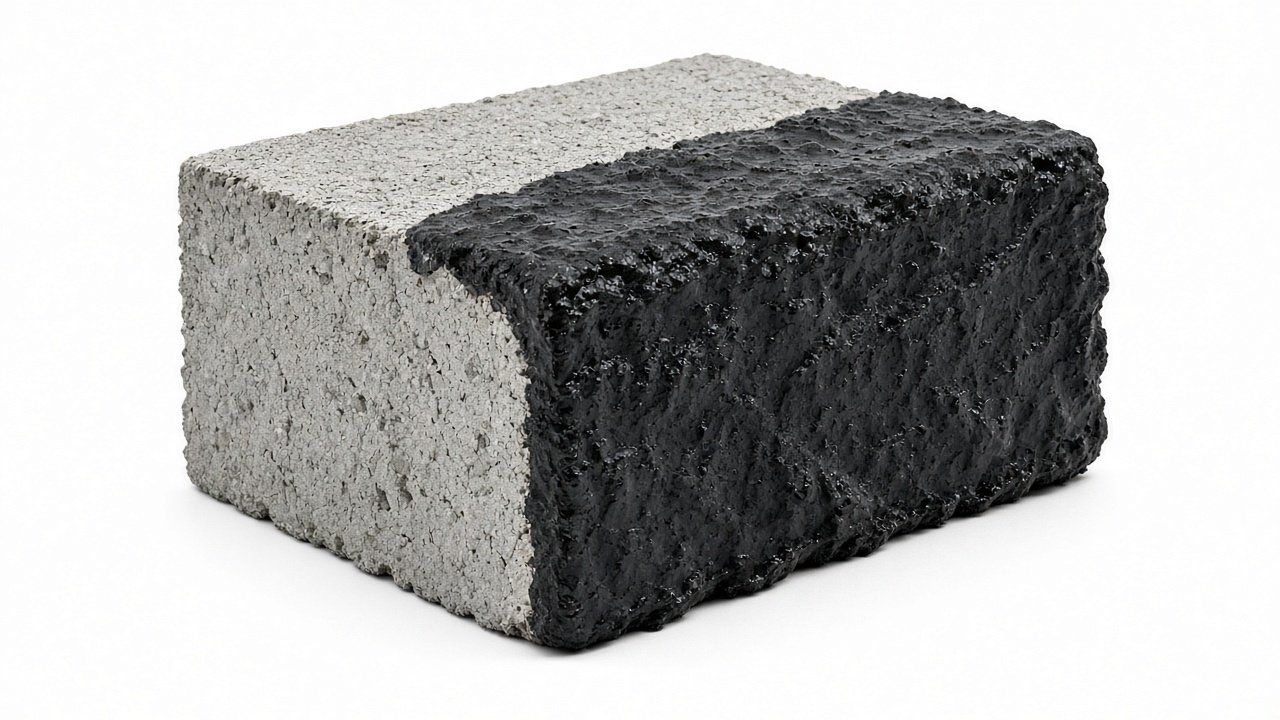

Бетон тянет влагу из грунта и отдаёт её дереву. Если брус лежит прямо на бетоне, его нижняя грань постоянно влажная. Поэтому между фундаментом и обвязкой обязательно укладывают отсечную гидроизоляцию: рулонный битумно-полимерный материал в один или два слоя, обмазочную мастику с рулонным слоем или специальную ленту. Её делают шире обвязки, без разрывов, с нахлёстом на стыках.

Верх фундамента перед укладкой очищают от пыли и грунтуют праймером, если этого требует материал. Подробно о горизонтальной отсечке — в материале про горизонтальную гидроизоляцию фундамента. Между гидроизоляцией и обвязкой иногда прокладывают уплотнительную ленту, которая закрывает щели от неровностей бетона и снижает продувание.

Какие бывают анкеры

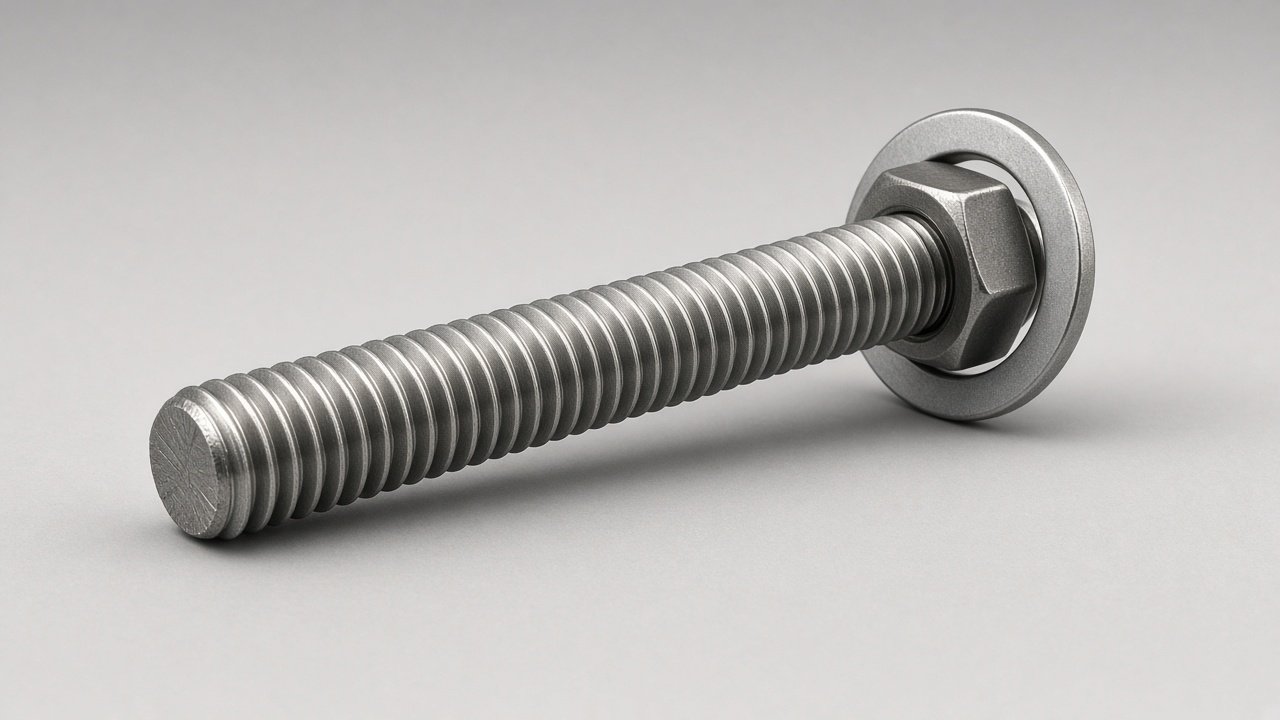

Самый надёжный способ — анкерные шпильки, установленные в бетон при заливке фундамента по шаблону. Их положение заранее согласуют с разметкой обвязки, чтобы шпилька не попала в стык бруса или в проём. Если шпильки не закладывали, анкеры ставят в готовый бетон: механические распорные или химические на клеевом составе. Химические анкеры меньше нагружают бетон у края и подходят для узких лент.

Диаметр, длину, глубину заделки и шаг анкеров определяет проект. Анкеры ставят обязательно у каждого угла, по обе стороны от стыков обвязки и рядом с проёмами. Анкер не должен стоять слишком близко к краю ленты: бетон может отколоться.

Тип анкера	Когда применяют	На что смотреть
Закладная шпилька	При заливке фундамента	Точность положения по шаблону
Химический анкер	Готовый бетон, узкие ленты	Очистка отверстия, время отверждения
Механический распорный	Готовый бетон, достаточное расстояние от края	Риск откола края
Анкерные пластины и уголки	Дополнительное крепление стоек	Совместимость с крепежом каркаса

Шаг анкеров и места установки

Шаг анкеров задаёт проект в зависимости от ветрового района, веса дома, сечения обвязки и типа анкера. Важно не только общее количество, но и расположение. Анкеры ставят у каждого угла на нормированном расстоянии, у каждого стыка обвязки с обеих сторон, у краёв дверных проёмов, где обвязка прерывается, и далее по длине с проектным шагом.

Если анкеры попадают в стык бруса или в место будущей стойки каркаса, их смещают по согласованию, но не пропускают. Отсутствие анкера у угла — серьёзная ошибка, потому что именно углы испытывают наибольшие усилия при ветре.

Обвязка: материал, обработка, стыки

Для нижней обвязки используют сухой строганый брус или доски хвойных пород, иногда в два слоя со смещением стыков. Древесину обрабатывают защитным составом от гниения и огня со всех сторон, торцы — особенно тщательно. Отверстия под анкеры сверлят точно и тоже обрабатывают.

Стыки обвязки делают с врубкой — вполдерева или косым замком — и дополнительно стягивают. Если обвязка в два слоя, стыки верхнего и нижнего слоёв не совпадают. В углах — перевязка, а не простое примыкание. Стыки не располагают над проёмами и в местах опирания тяжёлых элементов.

Затяжка и шайбы

Под гайку анкера ставят широкую шайбу, которая не даёт гайке вдавиться в древесину. Затяжку выполняют с усилием, которое не раздавливает дерево. Для химического анкера нагружать и затягивать можно только после полного отверждения состава, время указано производителем и зависит от температуры. Затянуть раньше — значит ослабить крепление.

Вылет шпильки над гайкой оставляют небольшим, чтобы он не мешал укладке черновых полов и стоек каркаса. Лишнее срезают. Для брусовых домов иногда оставляют возможность подтягивать гайки в первые годы усадки — это решение проекта.

Проверка крепления	Как	Признак проблемы
Наличие шайб	Осмотр каждой гайки	Гайка вдавлена в древесину
Затяжка	Ключом без усилия на срыв	Гайка свободно проворачивается
Химический анкер	Дата установки и отверждения	Затянут раньше срока
Расстояние от края	Рулетка	Скол бетона у анкера
Углы	Осмотр	Нет анкера у угла

Диагонали и привязка к осям

Перед сборкой стен обязательно измеряют диагонали контура обвязки. Если они различаются, стены каркаса будут собраны с перекосом, а кровельные элементы придётся подгонять. Положение обвязки сверяют с осями проекта, чтобы наружная грань стены совпадала с краем фундамента или находилась в проектном положении. От этого зависит, как будет устроен цокольный отлив и защита утеплителя.

Цокольный узел и защита от влаги

Узел, где обвязка встречается с фундаментом, находится в зоне брызг от дождя и снега. Поэтому важно, чтобы отделка стены и ветрозащита заканчивались выше уровня отмостки, а над стыком был отлив, отводящий воду от фундамента. Утеплитель цоколя и стены стыкуют без мостиков холода. Деревянные элементы не должны касаться грунта и отмостки.

Документы и фото

Анкеровка обвязки после монтажа стен и черновых полов становится частично или полностью недоступной. Сфотографируйте гидроизоляцию до укладки бруса, каждый угол, стыки, анкеры с шайбами и гайками. Запишите замеры диагоналей и горизонтали. Подпишите акт освидетельствования скрытых работ на устройство нижней обвязки. Если использовались химические анкеры, сохраните паспорт состава.

Типовые ошибки анкеровки

Ошибка	Чем грозит	Как избежать
Анкеры только по углам	Сдвиг и отрыв при ветре	Шаг по проекту по всей длине
Нет гидроизоляции	Гниение обвязки	Отсечка шире бруса без разрывов
Клинья под брусом	Неравномерная нагрузка, гниль	Выравнивание раствором
Анкер у самого края ленты	Скол бетона	Нормированное расстояние от края
Стыки без врубки	Расхождение	Замок и стяжка
Затяжка химического анкера раньше срока	Ослабление	Ждать отверждения

Закладка шпилек при заливке фундамента

Лучше всего вопрос анкеровки решить ещё до заливки фундамента. Для этого по проекту каркаса делают схему расположения анкеров с привязкой к осям и стыкам обвязки. Шпильки устанавливают в опалубку по шаблону — доске или рейке с отверстиями, которая держит их вертикально и на нужной высоте. После заливки шаблон снимают, а шпильки остаются точно там, где нужно.

Заказчику важно проверить, что шаблон стоит по разметке, шпильки вертикальны, их вылет над бетоном одинаковый и достаточен для обвязки, шайбы и гайки. Резьбу защищают от бетона плёнкой или изолентой, иначе после заливки её придётся чистить. Если в каком-то месте шпилька попала в арматурный стержень, её смещают немного, но не убирают совсем.

Если фундамент заливает одна бригада, а каркас собирает другая, схема анкеров должна быть согласована между ними заранее. Частая ситуация — фундамент залили без шпилек «потому что не просили», и теперь все анкеры приходится ставить химией в готовый бетон. Это возможно, но дольше и требует аккуратности у краёв ленты.

Анкеровка к монолитной плите

На монолитной плите, в том числе утеплённой шведской, обвязку крепят так же — к бетону плиты через гидроизоляцию. Отличие в том, что край плиты часто утеплён и тонкий, а под ним может проходить контур тёплого пола или коммуникации. Сверлить в таких местах без схемы опасно: можно попасть в трубу. Поэтому для плит с тёплым полом анкеры почти всегда закладывают при заливке, а при сверлении используют схему трубопроводов.

Расстояние от края плиты до анкера и глубина заделки здесь особенно важны. Если плита по краю имеет утолщение, анкеры ставят в него. Решение принимает проектировщик плиты совместно с проектировщиком каркаса.

Особенности для брусового дома

В брусовом доме нижний венец часто делают окладным — из бруса большего сечения или лиственницы, которая лучше переносит влагу. Его укладывают на отсечную гидроизоляцию и крепят анкерами так же, как обвязку каркаса. Следующие венцы соединяются с ним нагелями, а не анкерами, чтобы дом мог свободно усаживаться.

Важно, чтобы анкеры окладного венца не мешали усадке верхних: шпилька не должна проходить сквозь несколько венцов. Иначе при усадке верхние венцы зависнут на шпильке, между ними появятся щели. Это частая ошибка, когда бригада привыкла к каркасу, а строит из бруса.

Анкеровка в смете и договоре

В смете анкеры, гидроизоляция под обвязку и работы по их установке часто прячутся в общей строке «монтаж обвязки». Попросите расписать отдельно: тип и количество анкеров, материал отсечной гидроизоляции, выравнивание основания, обработку древесины. Тогда при приёмке будет с чем сверять. Если анкеры химические, уточните, какой состав используется и кто отвечает за соблюдение времени отверждения.

В договоре стоит записать, что сборка стен начинается только после приёмки обвязки с фото и актом. Если фундамент делала другая бригада, зафиксируйте его состояние при передаче: отклонения по горизонтали, диагонали и наличие закладных шпилек. Это защитит от взаимных претензий, когда выяснится, что обвязку пришлось выравнивать.

Как проверить результат

После первого года эксплуатации полезно осмотреть цокольный узел снаружи и, если есть доступ, изнутри из подполья или технического пространства. Ищите следы влаги на нижней грани обвязки, тёмные пятна, щели между обвязкой и фундаментом, ослабленные гайки там, где они доступны. Для брусового дома проверьте, не зависли ли венцы на анкерах.

Когда звать специалиста

Расчёт анкеровки, шаг и тип анкеров, узлы в ветровых районах и для лёгких каркасных домов — задача проектировщика. Звать специалиста нужно, если в проекте нет узла крепления обвязки, если фундамент залит с большими отклонениями, если анкеры приходится ставить в трещины или у края, если обвязка уже лежит без гидроизоляции. Работы с химическими анкерами выполняют по инструкции производителя опытные монтажники. Самостоятельно ослаблять или переставлять анкеры под собранным домом нельзя.

Читайте также: приёмка коробки дома, приёмка кладки из газобетона, приёмка перекрытия в частном доме.

FAQ

Сколько анкеров нужно для обвязки?
Количество и шаг задаёт проект. Анкеры обязательно ставят у углов, у стыков обвязки и рядом с проёмами.

Можно ли класть обвязку прямо на бетон?
Нет, под обвязкой нужна отсечная гидроизоляция, иначе дерево будет гнить.

Какие анкеры лучше: закладные или химические?
Закладные шпильки надёжны, если их установили точно. В готовый бетон и у краёв лент часто применяют химические анкеры.

Чем выровнять неровный верх фундамента?
Безусадочным раствором или шлифовкой, но не деревянными клиньями.

Нужно ли проверять диагонали обвязки?
Да, до сборки стен. Разные диагонали дают перекос всего каркаса.

Коротко

Нижнюю обвязку кладут на ровный фундамент через отсечную гидроизоляцию, крепят анкерами по проекту у углов, стыков и проёмов, проверяют диагонали и фиксируют всё фото и актом до сборки стен.
