Армопояс в доме из газобетона: зачем нужен, где делают и как принять

Проблема: армопояс часто считают лишней тратой или, наоборот, заливают «на всякий случай» без проекта. В первом случае стены из газобетона трескаются под нагрузкой от перекрытия и стропил, во втором — получается мостик холода по всему периметру, а арматура лежит прямо на блоках без защитного слоя бетона и ржавеет.

Короткий ответ: армопояс — это замкнутая железобетонная обвязка поверх стен из лёгких блоков. Он распределяет нагрузку от перекрытия и кровли и связывает стены в жёсткую коробку. Нужен ли он, где именно и какого сечения, решает конструктор в проекте. Заказчик контролирует замкнутость контура, защитный слой, утепление снаружи пояса, качество опалубки и бетона и фиксирует всё актом скрытых работ до того, как пояс закроют.

Зачем газобетонной коробке армопояс

Газобетон хорошо держит равномерное сжатие, но плохо переносит точечные нагрузки и изгиб. Балки перекрытия, плиты и мауэрлат передают на стену нагрузку не равномерно, а полосами и точками. Без распределяющего пояса блоки под опорами могут сколоться, а по кладке пойдут трещины. Кроме того, распорные стропила стремятся раздвинуть стены наружу, и именно замкнутый пояс воспринимает этот распор.

Второе назначение — связать стены между собой. Даже аккуратная кладка на клею остаётся набором отдельных блоков. Неравномерная осадка фундамента, сезонное пучение грунта и температурные деформации проявляются трещинами в углах и над проёмами. Монолитный пояс по всему периметру работает как обруч и заметно снижает этот риск.

Задача	Без армопояса	С армопоясом
Опирание плит перекрытия	Сколы блоков под опорой	Нагрузка распределяется по стене
Опирание мауэрлата	Анкеры в газобетоне держат слабо	Шпильки замоноличены в бетоне
Распор стропил	Стены могут разойтись	Распор воспринимается поясом
Неравномерная осадка	Трещины в углах и над проёмами	Коробка работает как единое целое
Сейсмика и слабые грунты	Высокий риск повреждений	Требование проекта

Где делают армопояс

Обычно армопояс выполняют на уровне каждого перекрытия и под мауэрлатом. Под деревянными балками перекрытия иногда ограничиваются армированием кладки и распределительными подушками, но это решение принимает только проектировщик. Под монолитные и пустотные плиты пояс практически всегда нужен. Под мауэрлат при распорной стропильной системе пояс обязателен, при наслонной безраспорной — его роль может играть другое решение, если оно посчитано.

Отдельный вопрос — фронтоны. Высокий фронтон из газобетона без связи с кровлей и поясом раскачивается ветром. Проект может предусматривать наклонный пояс по скату фронтона или стойки. Заказчику важно знать, что это не «экономия», а часть расчёта.

Место	Когда нужен	Кто решает
Под плитами перекрытия	Почти всегда	Конструктор
Под деревянными балками	По расчёту	Конструктор
Под мауэрлатом	При распорных стропилах обязательно	Конструктор
По фронтону	Высокие фронтоны, ветровые районы	Конструктор
В цоколе из блоков	По проекту фундамента	Конструктор

Из чего делают: монолит и U-блоки

Самый распространённый вариант — монолитный пояс в съёмной или несъёмной опалубке. Несъёмной опалубкой служат U-блоки из газобетона или тонкие наружные доборные блоки. Плюс U-блоков — пояс сразу имеет ту же фактуру, что и стена, проще отделка, а газобетонная стенка частично закрывает мостик холода. Минус — U-блоки дороже обычных и требуют аккуратной установки, иначе их стенки раскалываются при вибрировании бетона.

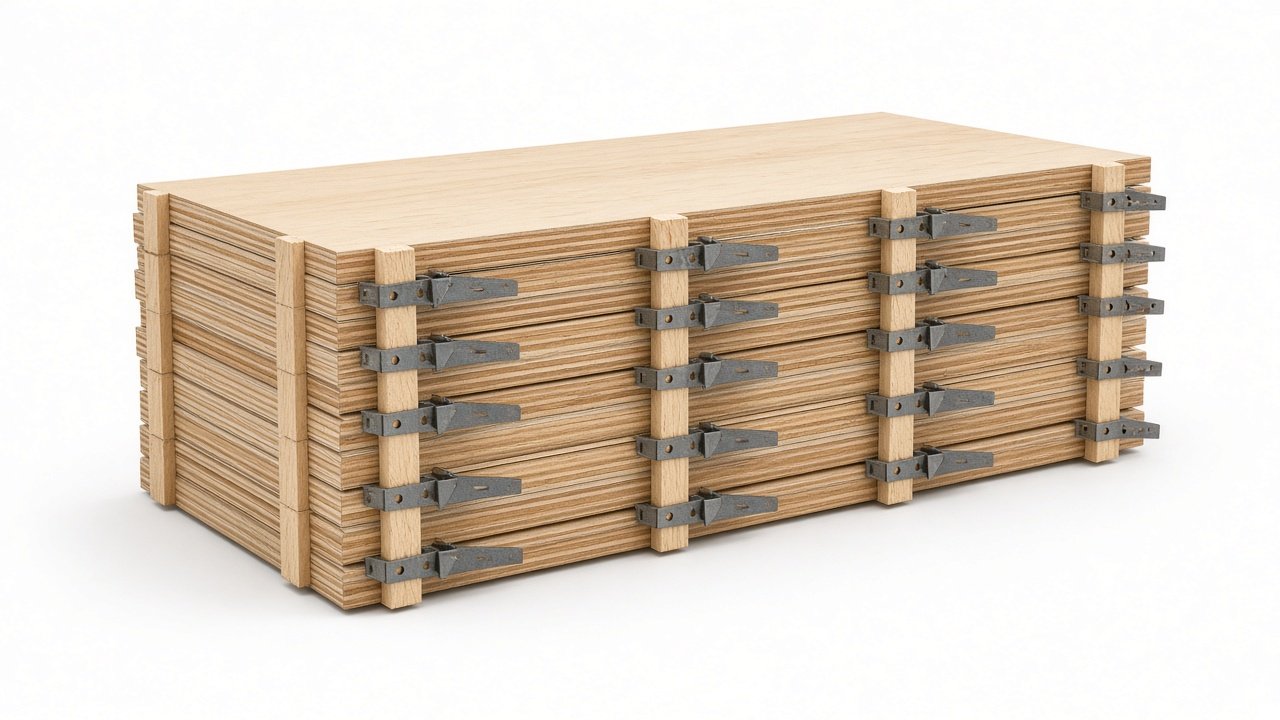

Съёмная опалубка из щитов дешевле в материалах, но требует утеплителя снаружи пояса: обычно ставят плиты экструдированного пенополистирола с наружной стороны перед заливкой. Без утеплителя бетонный пояс промерзает, и на внутренней стене по его линии зимой появляется конденсат и тёмная полоса.

Вариант	Плюсы	Минусы	На что смотреть
U-блоки	Однородная стена, проще отделка	Дороже, хрупкие стенки	Целость стенок, утеплитель внутри
Доборные блоки + утеплитель	Хорошая теплозащита	Больше операций	Плотное прилегание утеплителя
Щитовая опалубка + ЭППС	Дешевле материалы	Нужно снимать щиты	Крепление щитов, геометрия
Сборный армированный брус	Без мокрых процессов	Не заменяет монолит по расчёту	Только по проекту

Арматура и защитный слой

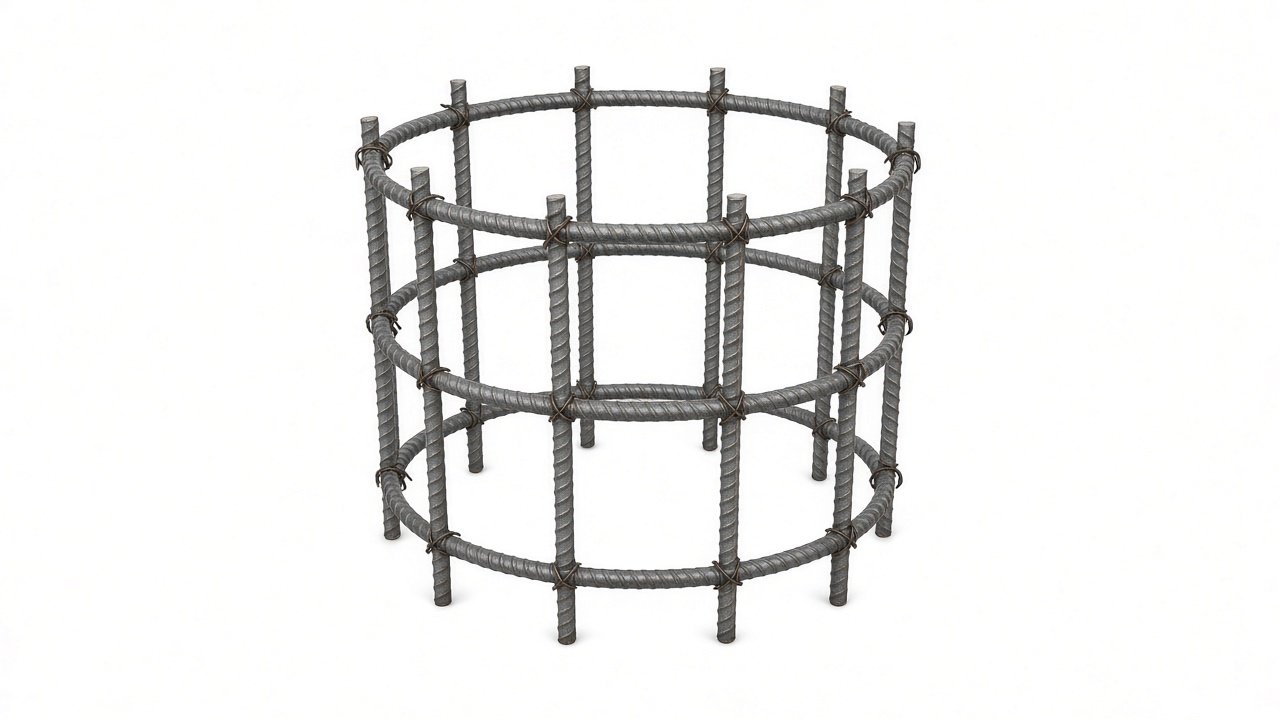

Схема армирования берётся из проекта. Как правило, это пространственный каркас из продольных стержней периодического профиля и поперечных хомутов. Главное, что заказчик может проверить без инструментов, — непрерывность продольной арматуры. В углах стержни должны заходить друг за друга с загибом или дополнительными Г-образными элементами, а нахлёст по длине выполнен по проекту и вразбежку, а не в одном сечении.

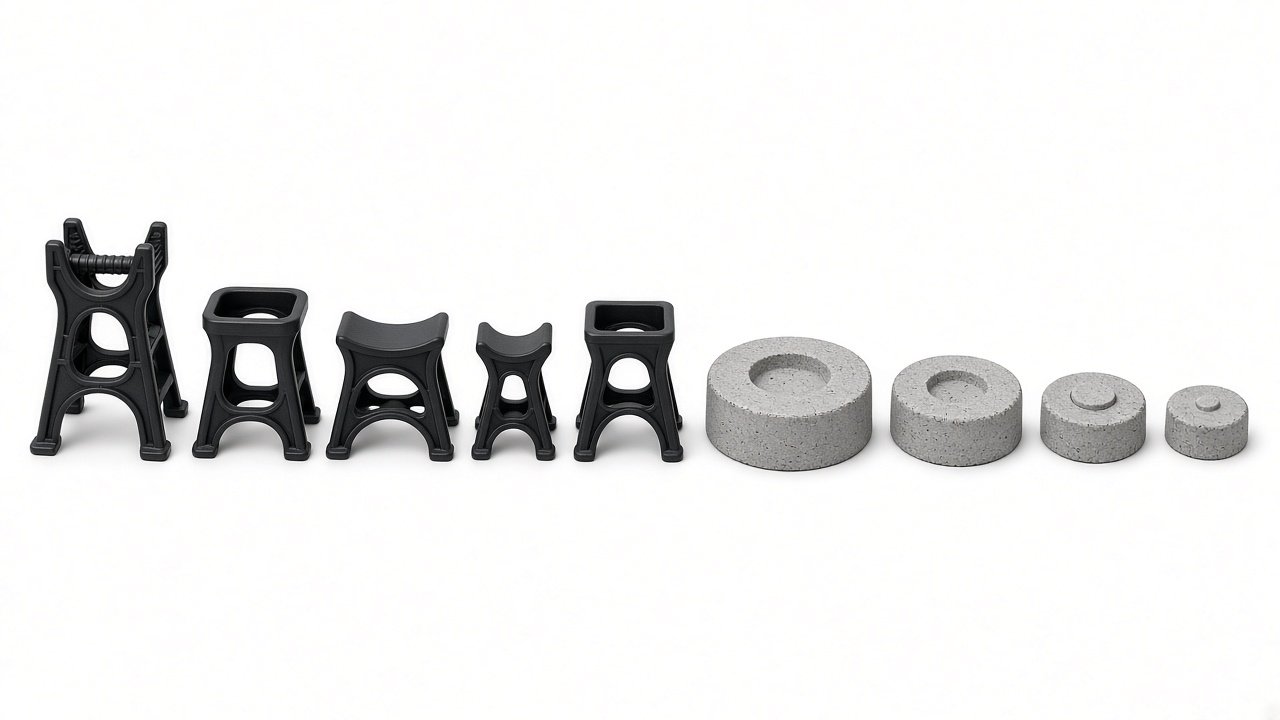

Второй важный момент — защитный слой бетона. Каркас не должен лежать на блоках или касаться опалубки. Для этого используют пластиковые фиксаторы: стульчики снизу и звёздочки по бокам. Если арматура видна на поверхности после снятия опалубки или проступают рыжие полосы, защитный слой не выдержан.

Сварка арматуры обычно не применяется: многие марки стали при сварке теряют прочность в зоне шва. Каркас вяжут проволокой. Если на объекте варят стержни класса, который для сварки не предназначен, это повод остановить работы и задать вопрос проектировщику.

Бетон и заливка

Бетон заказывают класса, указанного в проекте, с подходящей подвижностью, чтобы он заполнил узкий короб без пустот. Заливают пояс по возможности за один приём по всему периметру. Если перерыв неизбежен, рабочий шов делают не в углу и не над проёмом, а в месте, согласованном с проектировщиком. Бетон уплотняют глубинным вибратором, не касаясь им арматуры и стенок U-блоков.

После заливки бетон защищают от быстрого высыхания и мороза. Верх укрывают плёнкой или увлажняют в жару, а в холод используют прогрев или укрытие по технологической карте. Нагружать пояс плитами или стропилами можно только после набора прочности, указанной в проекте.

Этап	Что проверяет заказчик	Признак проблемы
Опалубка	Высота, ширина, вертикальность, крепление	Щели, перекос, раскрытие при заливке
Утеплитель	Сплошной по наружной стороне	Разрывы, щели, отсутствие в углах
Каркас	Замкнутость, нахлёсты, фиксаторы	Стержни на блоках, обрыв в углу
Закладные	Шпильки под мауэрлат, выпуски	Нет закладных, шаг не по проекту
Бетон	Накладная, класс, время доставки	Добавление воды на объекте
Уход	Укрытие, полив, защита от мороза	Трещины усадки на верхней грани

Закладные детали под мауэрлат и перекрытие

Перед заливкой в каркас устанавливают закладные: шпильки или анкеры для крепления мауэрлата, выпуски для связи с монолитными участками, гильзы для проходов коммуникаций, если они идут через пояс. Шаг и вылет шпилек указаны в проекте кровли. Ставить их «потом» в бетон химическими анкерами можно, но это дополнительные расходы и риск попасть в арматуру.

Проследите, чтобы шпильки стояли вертикально и не мешали укладке гидроизоляции и мауэрлата. Отдельно проверьте, где пройдут вентиляционные каналы и дымоходы: пересекать ими армопояс без согласования нельзя.

Типовые ошибки при армопоясе в газобетонных стенах

Первая ошибка — разрыв контура. Пояс заливают только по длинным стенам или прерывают у проёмов, и он перестаёт работать как обруч. Вторая — отсутствие утеплителя, из-за чего пояс превращается в холодную полосу. Третья — каркас без фиксаторов, лежащий на блоках. Четвёртая — бетон, разбавленный водой на месте ради удобства заливки, с потерей прочности.

Пятая ошибка — пояс шире стены или с выступом наружу, который потом мешает фасаду. Шестая — отсутствие закладных под мауэрлат, когда кровельщики потом крепят брус к бетону чем придётся. Седьмая — нагрузка на пояс раньше набора прочности: на свежий бетон ставят поддоны блоков или монтируют плиты.

Ошибка	Последствие	Как избежать
Разрыв контура	Трещины, раскрытие углов	Проверить замкнутость до заливки
Нет утеплителя	Промерзание, конденсат	Сплошной ЭППС или U-блоки с утеплителем
Каркас без фиксаторов	Коррозия арматуры	Стульчики и звёздочки по всей длине
Вода в бетон на объекте	Потеря прочности	Запретить разбавление в договоре
Нет закладных	Слабое крепление мауэрлата	Схема шпилек из проекта кровли
Ранняя нагрузка	Трещины, снижение прочности	Ждать набора прочности по проекту

Фото и документы до закрытия

Армопояс — скрытая работа. После заливки увидеть арматуру уже нельзя, поэтому фиксировать её нужно до бетона. Сфотографируйте каждый угол, нахлёсты стержней, фиксаторы, утеплитель и закладные с рулеткой в кадре. Подпишите акт скрытых работ, где указаны диаметры, шаг хомутов и соответствие проекту. Сохраните накладные на бетон и арматуру. Подробно о порядке оформления — в материале про скрытые работы.

Если на объекте работает технический надзор, приглашайте его именно на этот этап. Для небольших объектов можно пригласить независимого инженера на один выезд перед заливкой. Подробнее о том, когда это оправдано, — в статье про технадзор при строительстве.

Связь с кладкой и перекрытием

Армопояс не отменяет требований к самой кладке. Если блоки уложены с перепадами, толстыми швами или без перевязки, пояс не исправит эти проблемы, а только скроет их. Типовые недочёты кладки разобраны в материале ошибки кладки газобетона. Перед устройством пояса верх стены выравнивают, чтобы низ пояса был в одной плоскости.

Плиты перекрытия или балки укладывают на пояс по проекту с нормированной глубиной опирания. Если в проекте предусмотрен монолитный участок между плитами, его армирование связывают с поясом выпусками. Всё это делают специалисты-конструкторы и опытные бригады, а заказчик контролирует соответствие и документы.

Вопросы бригаде до начала работ по поясу

До начала работ попросите у бригады показать узел армопояса в проекте и объяснить, как он будет выполнен на вашем объекте. Хороший подрядчик спокойно отвечает на вопросы: какая опалубка, где будет утеплитель, какие фиксаторы, как решены углы и примыкания, где будут закладные под мауэрлат, какой бетон и как его будут уплотнять. Если ответы расплывчатые или звучит «сделаем как всегда», это повод пригласить независимого инженера.

Уточните также, кто отвечает за заказ бетона и приёмку машины. Лучше, если в договоре прямо записано, что бетон принимается по накладной с указанием класса и что добавлять воду на объекте запрещено. Обсудите погодные условия: при заливке в холод нужна технологическая карта прогрева, в жару — укрытие и увлажнение. Обговорите, кто и когда снимает съёмную опалубку и как проверяется поверхность после распалубки.

Вопрос	Хороший ответ	Тревожный ответ
Какая опалубка?	Конкретный тип и способ крепления	«На месте разберёмся»
Где утеплитель?	Сплошной снаружи, показан на схеме	«Не нужен, и так тепло»
Как фиксируется каркас?	Стульчики и звёздочки по всей длине	«Подложим обрезки блоков»
Как решены углы?	Г-образные элементы, нахлёст по проекту	«Просто соединим проволокой»
Какой бетон?	Класс из проекта, накладная	«Замешаем сами, как получится»

Армопояс в разных типах домов

В доме из газобетона и других ячеистых блоков армопояс — стандартное решение. В домах из полнотелого кирпича под деревянные балки его часто не делают, но под плиты и в сейсмических районах требования могут быть иными. В каркасных и брусовых домах армопояса нет: его функцию выполняют обвязка и конструкция стен. В домах из керамических блоков пояс также обычно нужен, особенно под монолитное перекрытие.

Если вы сравниваете проекты из разных материалов, учитывайте пояс в сметах: это отдельная статья работ с опалубкой, арматурой, бетоном и утеплителем. В смете он должен быть выделен отдельной строкой, а не спрятан в «кладку стен», иначе сложно проверить, что именно сделано.

Как проверить результат

После снятия съёмной опалубки осмотрите пояс по всему периметру. Поверхность должна быть ровной, без раковин глубже нескольких миллиметров, без оголённой арматуры и без рыжих пятен. Мелкие поры и следы щитов допустимы. Проверьте, что утеплитель остался на месте и плотно прилегает к бетону, а закладные шпильки стоят вертикально и не погнуты. Измерьте отметку верха пояса в углах: перепады мешают укладке плит и мауэрлата. Все замечания запишите в акт и согласуйте способ исправления с проектировщиком до начала следующего этапа.

Когда звать специалиста

Армопояс — несущий элемент, поэтому его расчёт, схема армирования и любые изменения — только для специалиста. Звать конструктора нужно, если в проекте нет узла армопояса, если бригада предлагает убрать или заменить его, если меняется тип перекрытия или кровли, если после заливки появились сквозные трещины, раковины или видна арматура. Сварку арматуры, прогрев бетона и монтаж плит выполняют только квалифицированные бригады. Заказчик не должен самостоятельно «усиливать» пояс или сверлить его под коммуникации.

Читайте также: приёмка кладки из газобетона, приёмка перекрытия в частном доме, приёмка коробки дома.

FAQ

Обязателен ли армопояс в одноэтажном доме из газобетона?
Под плитами перекрытия и распорной кровлей почти всегда да, но окончательно решает конструктор по расчёту.

Можно ли заменить армопояс армированием кладки?
Армирование швов не заменяет монолитный пояс там, где он нужен по расчёту. Замену согласуют только с проектировщиком.

Нужно ли утеплять армопояс?
Да, снаружи пояса нужен сплошной утеплитель или U-блоки с утеплителем, иначе появится мостик холода.

Можно ли варить арматуру армопояса?
Обычно каркас вяжут проволокой. Сварка допустима только для арматуры, предназначенной для неё, и по проекту.

Когда можно ставить плиты на армопояс?
После набора бетоном прочности, указанной в проекте. Раньше нагружать пояс нельзя.

Коротко

Армопояс связывает газобетонные стены и распределяет нагрузку от перекрытия и кровли. Его схему задаёт конструктор, а заказчик проверяет замкнутость контура, фиксаторы, утеплитель, закладные и бетон и подписывает акт скрытых работ до заливки.
