Электропроводка в доме: как устроена

В квартире электрика обычно достаётся «как есть». В частном доме её приходится придумывать с нуля — и именно здесь выясняется, что проводка это не провода, а система: ввод, учёт, распределение по группам, защита, заземление и только в самом конце розетка на стене.

Важно: работы под напряжением, сборка и подключение щита, подключение ввода выполняются квалифицированными специалистами по проекту. Материал объясняет устройство системы, а не заменяет электромонтажника.

Короткий ответ

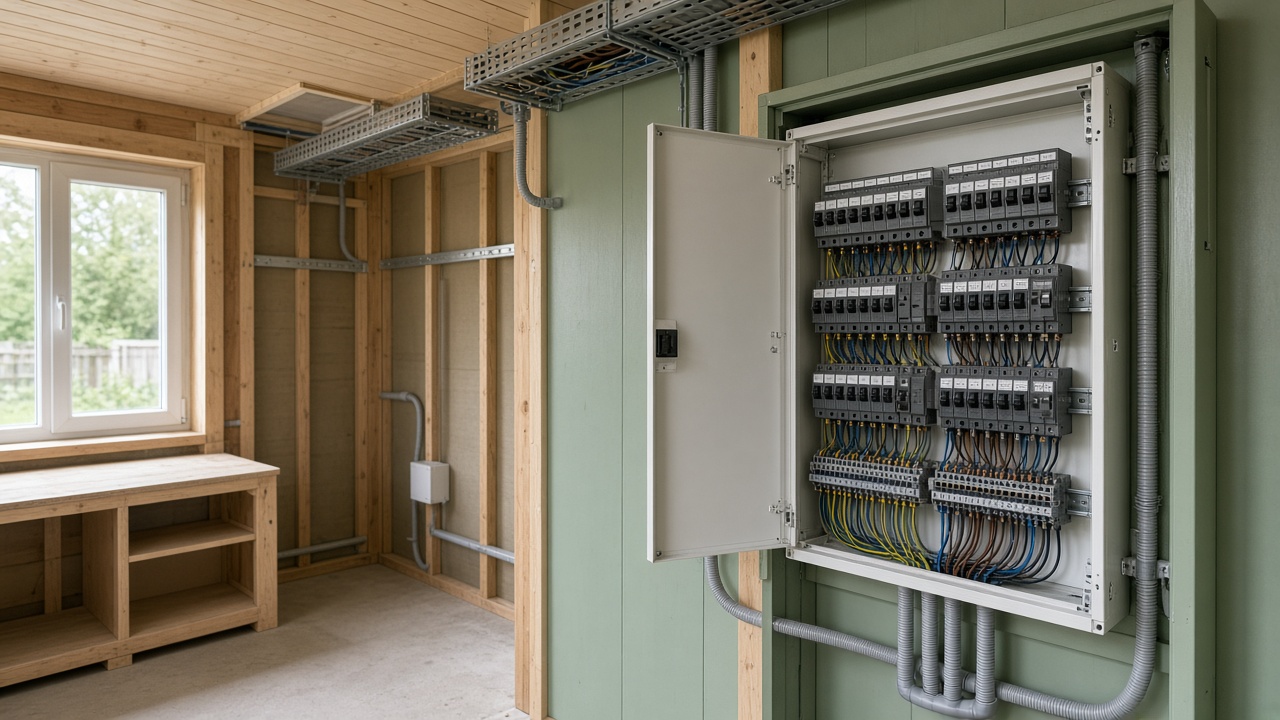

Электроснабжение дома — это цепочка: ввод от сети → вводное устройство и учёт → главный распределительный щит → отходящие групповые линии → розетки, освещение, стационарная техника. Каждая группа получает свой кабель и свою защиту. Ключевые решения принимаются до отделки: сколько групп, где щит, скрытая или открытая прокладка, как устроено заземление и уравнивание потенциалов.

Из чего состоит система

Узел	Задача
Ввод в дом	Подача от сети, воздушный или кабельный
Вводное устройство	Отключение всего дома, защита ввода
Учёт	Прибор учёта по требованиям сетевой организации
Устройство защиты от импульсных перенапряжений	Гашение скачков напряжения при грозе и коммутациях

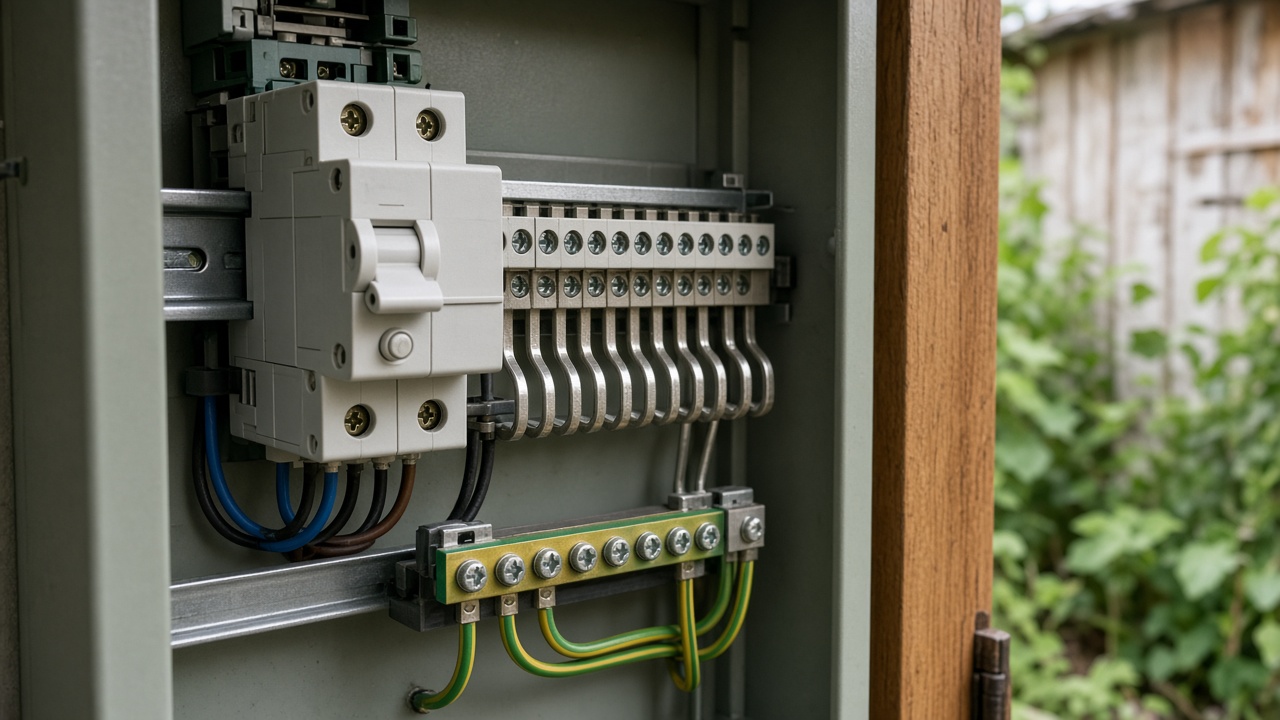

Главный щит	Распределение на группы, аппараты защиты
Групповые линии	Отдельные кабели на розетки, свет, технику
Распределительные коробки	Соединения линий (в доступных местах)
Заземляющее устройство	Контур заземления и проводник к щиту
Уравнивание потенциалов	Связывание проводящих частей в санузлах и котельной
Оконечные устройства	Розетки, выключатели, светильники
Резервное питание (опция)	Генератор, стабилизатор, ИБП
Слаботочка	Интернет, ТВ, домофон, сигнализация — отдельно от силовой

Отдельный практический момент: щит и слаботочка требуют места. Планировать «нишу под щит» после отделки поздно, а вешать щит в жилой комнате неудобно ни по шуму, ни по эстетике.

Логика групп

Группа — это одна линия от автомата в щите до потребителей. Смысл деления в двух вещах: локализация аварии (выбило одну группу, остальной дом работает) и соответствие нагрузки кабелю.

Типовое деление для частного дома:

• Освещение по этажам или крыльям — отдельно от розеток.
• Розеточные группы по комнатам — гостиная, спальни, коридор.
• Кухня — обычно несколько линий: рабочая зона, холодильник, посудомоечная машина.
• Мощная техника отдельными линиями: варочная панель, духовой шкаф, электроводонагреватель.
• Стиральная и сушильная машины, постирочная.
• Санузлы — с защитой по дифференциальному току.
• Котельная и насосное оборудование — отдельно, чтобы отключение розеток не остановило отопление.
• Улица: освещение участка, ворота, розетки на фасаде.
• Гараж и мастерская — как правило, повышенная нагрузка и отдельная группа.
• Резерв — пустые места в щите и запас кабель-каналов под будущее.

Сколько групп нужно именно вашему дому и как это связано с сечением кабеля — в отдельном материале.

Кабель и способы прокладки

Марка кабеля. В жилых зданиях применяют кабели, не распространяющие горение, с медными жилами. Алюминий для внутренних групповых линий в частном доме сегодня не используют.

Число жил. Групповые линии выполняют трёхжильным кабелем — фаза, ноль, защитный проводник. Двухжильные линии без защитного проводника — наследие старых домов, и в новом строительстве их не закладывают.

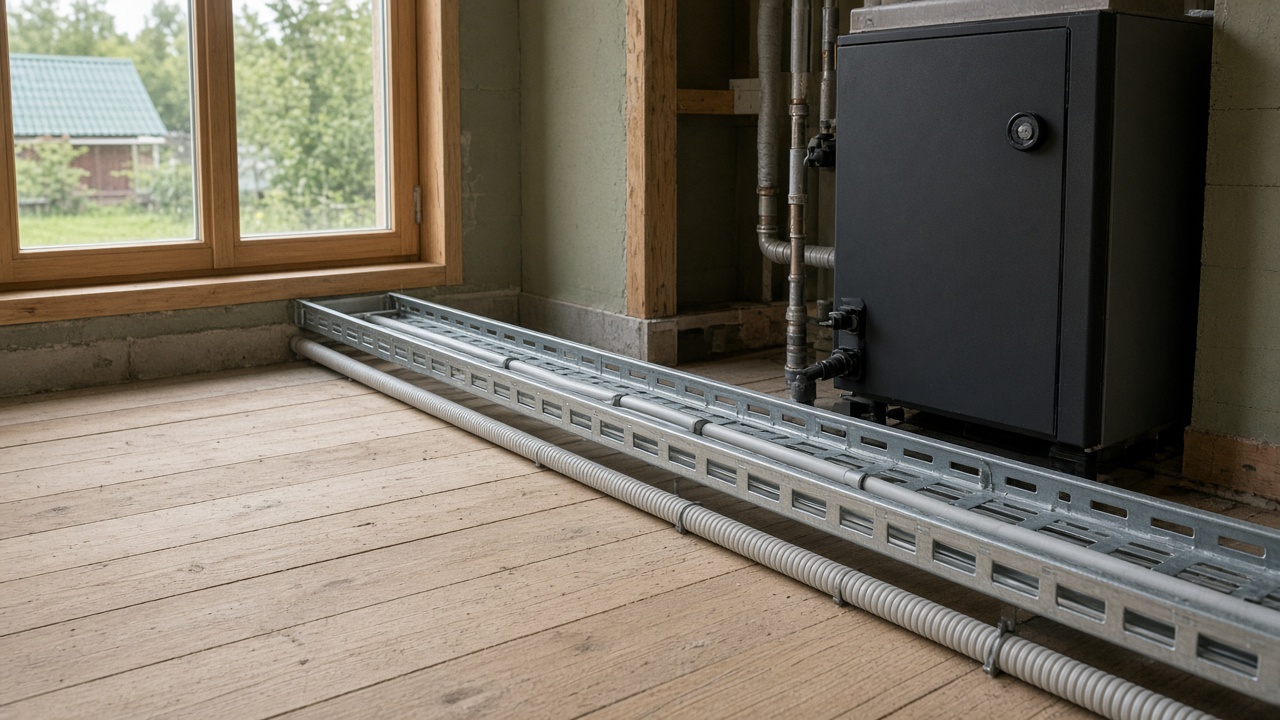

Способы прокладки:

• Скрыто в штробе — по каменным стенам, кабель в защитной оболочке или трубе.
• Скрыто в конструкции каркасной стены — обязательно в металлической трубе или иным способом, предусмотренным проектом для горючих конструкций.
• В стяжке пола — в трубе, с фиксацией трассы на фото.
• По потолку под подшивкой — распространено в каркасных и деревянных домах.
• Открыто в кабель-канале или ретро-стиле — в деревянных домах часто единственный разумный вариант.
• В гофре в перекрытии — с сохранением доступа к коробкам.

Выбор между скрытым и открытым — не вопрос вкуса: в деревянном доме он определяется требованиями пожарной безопасности. Разбор — в сравнении скрытой и открытой проводки.

Заземление и защита

Три уровня защиты, которые нельзя путать:

1. Автоматический выключатель защищает кабель от перегрузки и короткого замыкания. Он не защищает человека.
2. Устройство защитного отключения (УЗО) или дифференциальный автомат реагирует на утечку тока — это защита человека и защита от части возгораний.
3. Заземление и уравнивание потенциалов обеспечивают, чтобы защита вообще сработала и чтобы на корпусах не появлялся опасный потенциал.

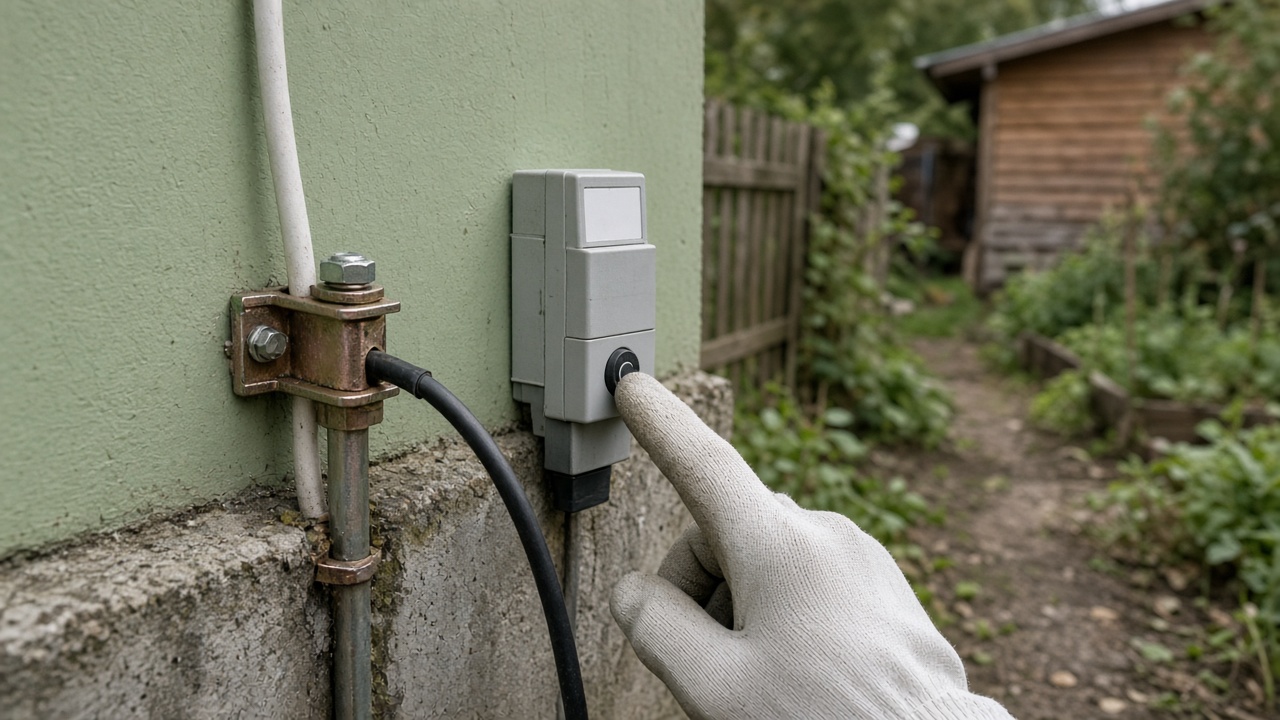

В частном доме заземляющее устройство делают своим — контур на участке, проводник в дом, главная заземляющая шина в щите. В санузлах и котельной выполняют дополнительное уравнивание потенциалов: связывают металлические трубы, ванну, полотенцесушитель.

Схему заземления (система TN-C-S, TT и т. п.) определяют по условиям присоединения и проекту — самостоятельный выбор здесь недопустим.

Порядок проектирования

1. Определите мощность — какая выделенная мощность есть по договору и что реально будет включено.
2. Составьте список потребителей по комнатам, включая технику, которой пока нет.
3. Выберите место щита — сухое, доступное, не в жилой комнате, с местом на будущее расширение.
4. Разбейте на группы по логике «авария не должна гасить весь дом».
5. Расставьте точки — розетки, выключатели, выводы света; ориентиры в материале о расположении.
6. Задайте сечения и защиты — расчётом, а не «как обычно».
7. Согласуйте трассы с другими разделами: вентиляция, отопление, канализация делят те же стены и полы.
8. Решите вопрос со слаботочкой — отдельный щиток, отдельные трассы.
9. Заложите резерв: свободные места в щите, пустые трубы на улицу и в мансарду.
10. Зафиксируйте схему — она понадобится и при отделке, и через десять лет.

Из чего складывается стоимость — в смете, порядок работ — в монтаже.

Когда звать специалиста

Самостоятельно допустимо составить список точек и продумать сценарии освещения. Специалист нужен для расчёта нагрузок и сечений, выбора системы заземления, сборки и подключения щита, любых работ под напряжением, подключения ввода, монтажа скрытой проводки в деревянных конструкциях, измерений и оформления документов. Подключение к сети выполняет только сетевая организация по технологическому присоединению.

Электрика — та область, где ошибка проявляется не протечкой, а пожаром или поражением током. Экономия на квалификации здесь не окупается никогда.

Краткий итог

1. Проводка — это система от ввода до розетки, а не кабели в стене.
2. Деление на группы локализует аварию и приводит нагрузку в соответствие кабелю.
3. Автомат защищает кабель, УЗО защищает человека — это разные задачи.
4. В деревянном доме способ прокладки диктуется пожарными требованиями.
5. Щит, трассы и резерв планируют до отделки; после неё изменения стоят как ремонт.
