Монтаж электропроводки: порядок работ

Электрику в доме делают не один раз, а два: сначала черновой этап — кабели, штробы, подрозетники, — потом отделка, и только затем чистовой этап с установкой розеток и светильников. Между ними проходят недели, и именно в этом промежутке чаще всего теряется информация о том, где что проложено.

Важно: работы под напряжением, сборка и подключение щита, подключение ввода и измерения выполняются квалифицированными специалистами. Ниже — порядок этапов, чтобы заказчик понимал, что и когда происходит.

Короткий ответ

Последовательность: проект и разметка → штробление и подрозетники → прокладка кабелей от щита к точкам → сборка щита → прозвонка и измерения → фотофиксация → отделка → установка механизмов и светильников → финальные измерения и сдача. Ключевое правило: все скрытые работы завершаются и фиксируются до отделки, а любые изменения в расстановке точек обсуждаются до штробления, а не после.

Что должно быть готово до начала

• Проект электроснабжения с расчётом, однолинейной схемой и планом трасс.
• Решение по способу прокладки — скрытая, открытая, комбинированная (см. сравнение).
• Расстановка точек, согласованная с расстановкой мебели — иначе розетка окажется за шкафом.
• Отметки чистого пола и чистовых стен — от них считаются высоты установки.
• Место под щит и слаботочный шкаф.
• Понимание мощности ввода по договору с сетевой организацией.
• Согласование с другими разделами: отопление, водоснабжение, канализация, вентиляция.

Самая частая причина переделок — начало монтажа без утверждённой планировки кухни. Кухня задаёт больше половины точек в доме.

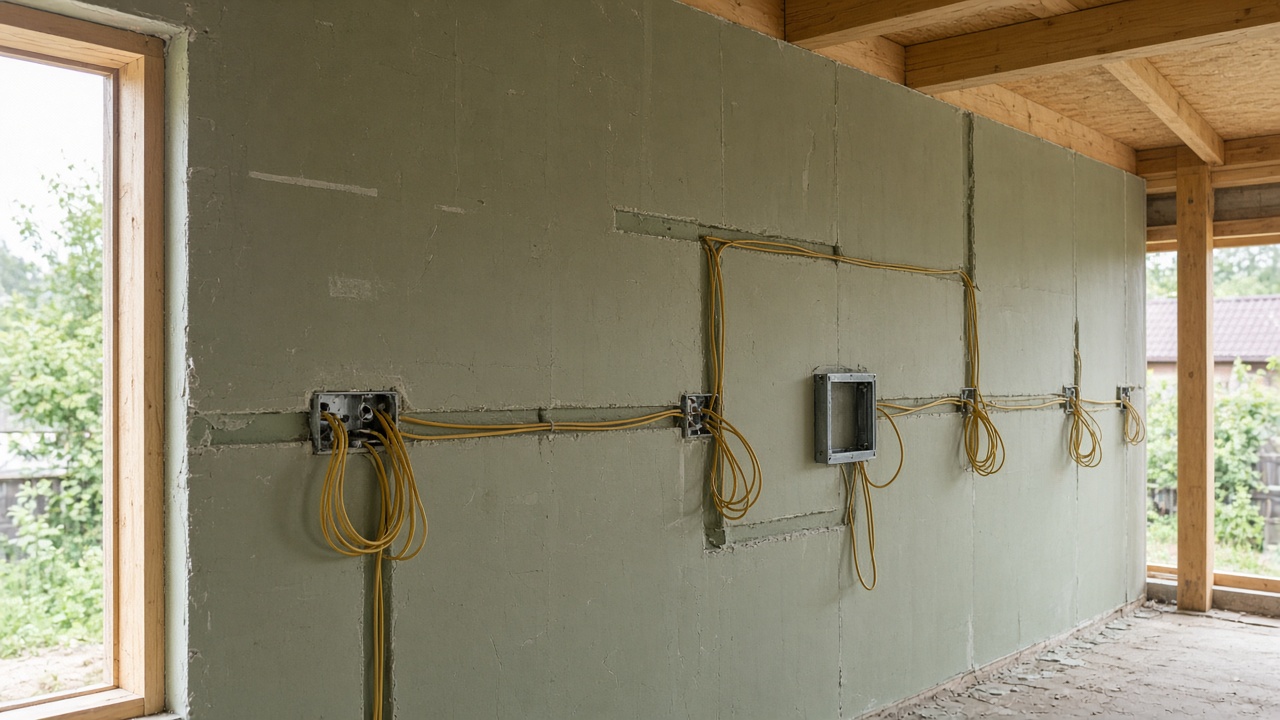

Черновой этап

1. Разметка трасс и точек на стенах — заказчик проходит по дому и подтверждает каждую точку лично.
2. Штробление по каменным стенам, только вертикали и горизонтали, с соблюдением ограничений по несущим конструкциям.
3. Сверление гнёзд под подрозетники на согласованных высотах.
4. Прокладка кабелей от щита к каждой точке, каждая группа — своей линией, без скруток в стене.
5. Защита кабеля в конструкциях: труба, гофра или иной способ, предусмотренный проектом; в горючих конструкциях — только допустимыми способами.
6. Установка распределительных коробок в доступных местах — не под будущей плиткой и не за шкафом.
7. Маркировка всех концов в щите и у точек: без маркировки чистовой этап превращается в угадывание.
8. Запас кабеля у точек и в щите — 15–20 см, чтобы было чем перезаделать.
9. Слаботочка отдельными трассами, с разнесением от силовых линий.
10. Заделка штроб после проверки.
11. Прозвонка линий до закрытия — целостность, отсутствие замыканий.
12. Фотофиксация каждой стены и пола с рулеткой.

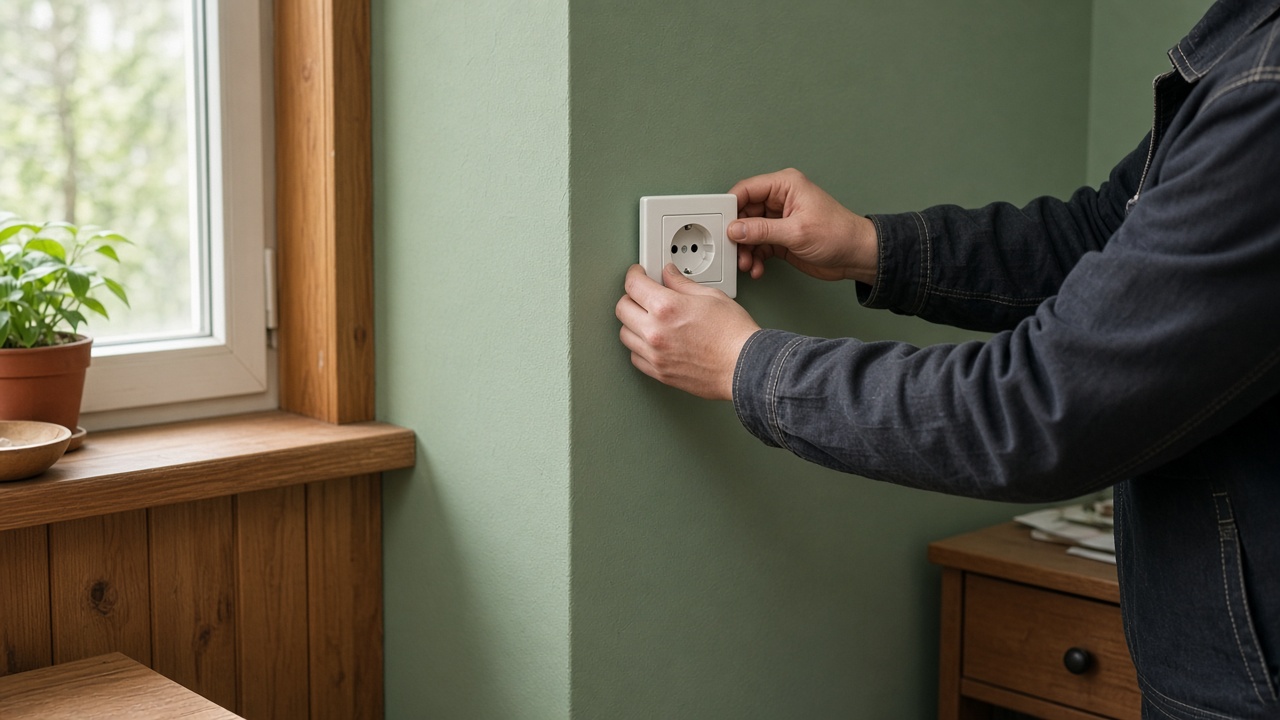

Чистовой этап

Выполняется после отделки:

1. Установка механизмов розеток и выключателей в подрозетники, выравнивание рамок по уровню.
2. Подключение светильников, люстр, подсветки.
3. Подключение стационарной техники — варочной панели, духового шкафа, водонагревателя.
4. Установка уличных светильников, розеток на фасаде, подключение ворот.
5. Финальная сборка щита: маркировка всех групп на схеме внутри дверцы.
6. Проверка каждой точки под нагрузкой.
7. Измерения и оформление документов.
8. Инструктаж заказчика: где щит, какая группа за что отвечает, как отключить дом.

Щит и измерения

Щит — единственное место, где вся система собирается воедино, и одновременно самое частое место экономии.

Что должно быть в нормальном щите:

• Вводной аппарат, доступный без разборки корпуса.
• Аппараты защиты по группам, подобранные под кабель.
• Защита по дифференциальному току для санузлов, улицы, стиральной машины и там, где предусмотрено проектом.
• Главная заземляющая шина и подключённый защитный проводник.
• Аккуратная разводка внутри щита, наконечники на многопроволочных жилах, момент затяжки по инструкции.
• Маркировка групп — читаемая, не «свет 1, свет 2».
• Свободные места под будущие группы.
• Схема внутри дверцы.

Измерения (сопротивление изоляции, сопротивление заземляющего устройства, проверка срабатывания защиты) выполняет специалист с приборами, и их результат оформляется протоколом. Это не формальность: именно протокол покажет повреждение изоляции, которое иначе проявится через год.

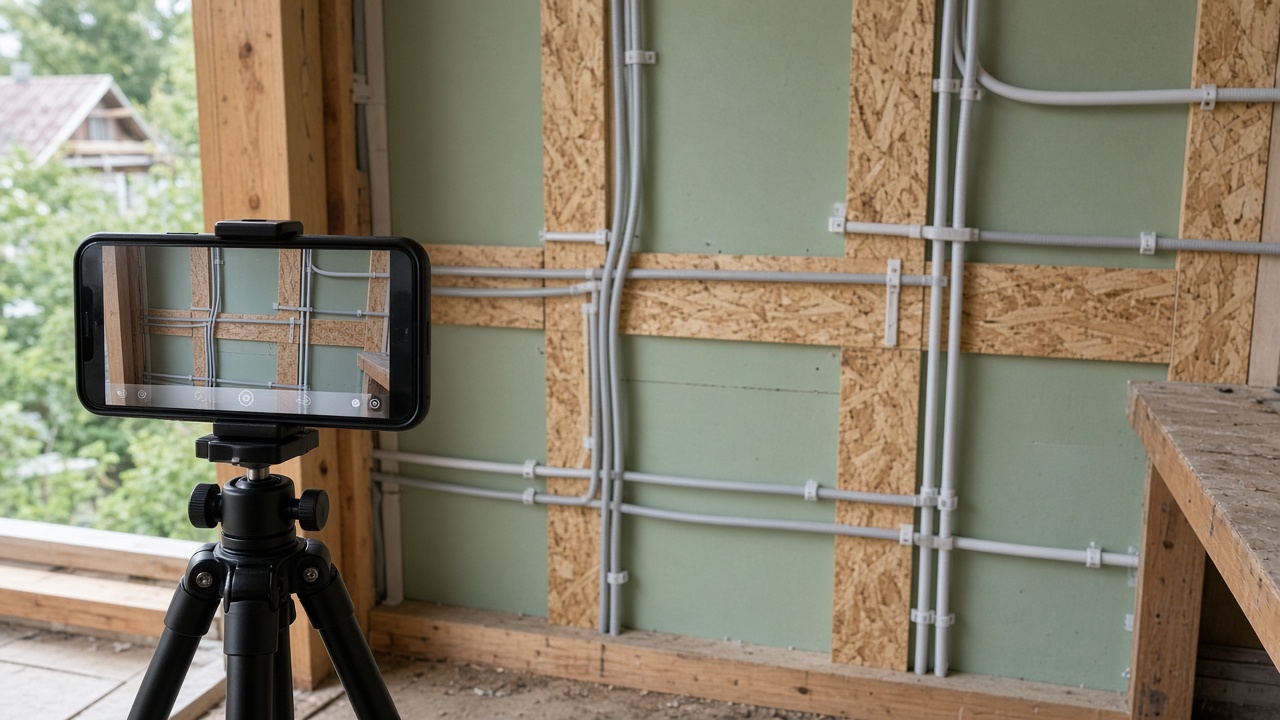

Фотофиксация трасс

Отдельный пункт, который экономит нервы на весь срок жизни дома.

• Снимайте каждую стену целиком до заделки штроб и до стяжки.
• В кадре — рулетка или лазерная рулетка с привязкой к углу, двери или полу.
• Отдельно — потолок, если там идут трассы.
• Отдельно — пол до стяжки.
• Храните архив в исходном разрешении, вместе с планом дома, а не в переписке.
• Попросите подрядчика приложить исполнительную схему с фактическими трассами.

Через год, когда захочется повесить телевизор или полку, это будет самый полезный файл в доме.

Когда звать специалиста

Самостоятельно можно и нужно: составить список точек, согласовать расстановку мебели, проверить высоты по материалу о расположении розеток, контролировать фотофиксацию.

Специалист обязателен для: расчёта и проекта, прокладки и подключения линий, сборки и подключения щита, любых работ под напряжением, монтажа в деревянных конструкциях, устройства заземления, измерений и оформления протоколов. Подключение ввода выполняет сетевая организация.

Сечения и число групп берут из расчёта — см. ориентиры; общий обзор системы — в устройстве проводки.

Краткий итог

1. Электромонтаж идёт в два захода: черновой до отделки, чистовой после.
2. Расстановку точек согласуют до штробления и обязательно вместе с планом кухни.
3. Скруток в стене быть не должно; коробки остаются доступными.
4. Щит — не место для экономии: защита, маркировка, резерв, схема на дверце.
5. Фотофиксация трасс и протоколы измерений — то, что остаётся у владельца навсегда.
