Сечение кабеля и группы: ориентиры и вопросы

«Розетки — полтора квадрата, свет — единичка» — фраза, которую передают из поколения в поколение и которая регулярно оказывается неверной для конкретного дома. Ниже — ориентиры для понимания логики и разбор частых вопросов.

Важно: значения носят справочный характер. Сечения и аппараты защиты определяет расчёт в проекте электроснабжения, потому что они зависят от нагрузки, длины линии, способа прокладки и температурных условий. Подбирать их самостоятельно нельзя.

Короткий ответ

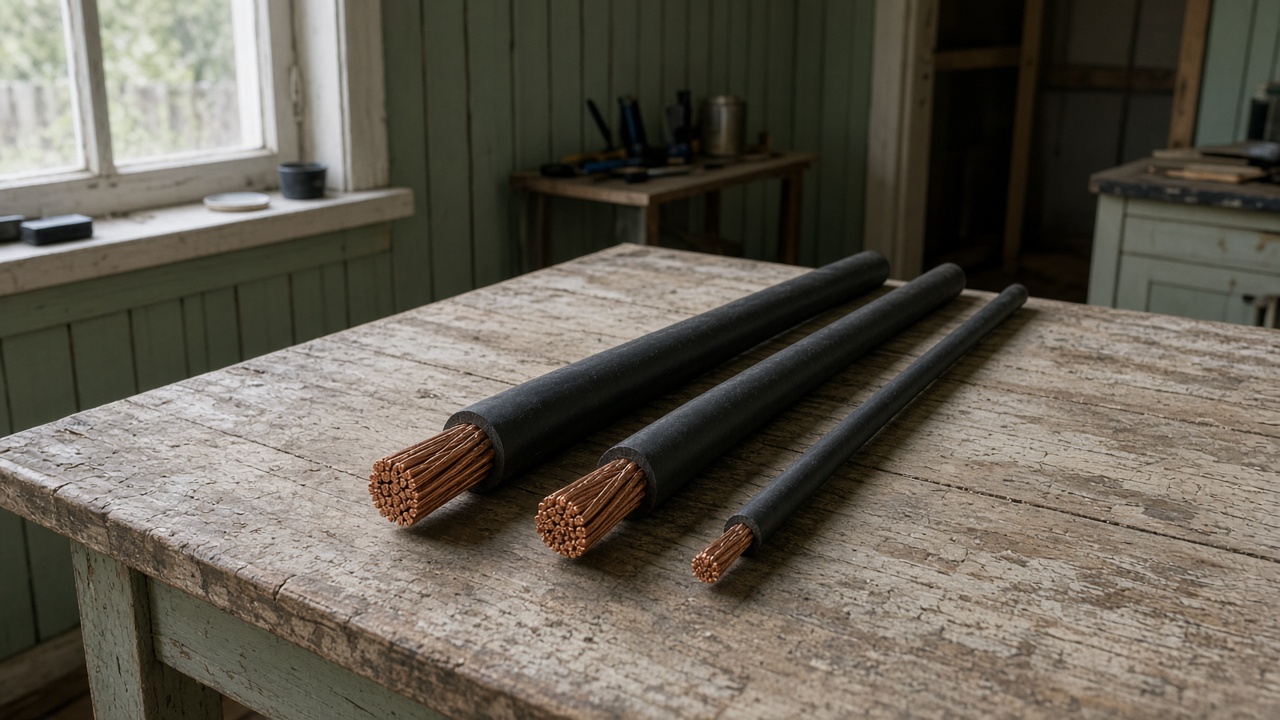

Сечение кабеля выбирают по расчётной нагрузке группы, длине линии (потеря напряжения) и способу прокладки (в трубе, в стяжке, открыто — условия охлаждения разные). Аппарат защиты подбирают под кабель, а не под технику: автомат существует для того, чтобы кабель не перегрелся. Для типового дома чаще всего получается 1,5 мм² на освещение, 2,5 мм² на розеточные группы и увеличенное сечение на мощную технику и длинные уличные линии.

Ориентиры по группам

Группа	Типовое сечение (медь)	Комментарий
Освещение	1,5 мм²	Нагрузка мала, но линии бывают длинными
Розетки комнат	2,5 мм²	Базовая розеточная группа
Кухня, рабочая зона	2,5 мм², несколько линий	Одновременная работа техники
Варочная панель	По паспорту прибора, обычно больше 2,5 мм²	Отдельная линия, расчёт обязателен
Духовой шкаф	Отдельная линия	Часто может идти 2,5 мм² — по паспорту
Электроводонагреватель	Отдельная линия	Сечение по мощности прибора
Стиральная / посудомоечная	2,5 мм², отдельные линии	Защита по дифференциальному току
Котельная, насосы	Отдельная линия	Не должна отключаться вместе с бытовыми розетками
Гараж, мастерская	2,5 мм² и выше	Возможен сварочник, компрессор, станок
Улица, ворота, хозблок	По расчёту, с запасом на длину	Потери напряжения на длинной линии
Ввод и межщитовые линии	По проекту	Только расчёт

Таблица даёт представление о порядке величин для разговора с электриком — не более того.

Частые вопросы

Почему нельзя просто взять кабель потолще «с запасом»?

Можно, и иногда это оправдано на длинных линиях. Но запас стоит денег, усложняет монтаж (толстый кабель хуже заходит в подрозетник и клеммы), а главное — не отменяет необходимости правильного автомата. Перезаложив сечение, но оставив прежнюю защиту, вы не получаете выигрыша в безопасности.

Автомат защищает технику?

Нет. Автоматический выключатель защищает кабель от перегрева при перегрузке и от тока короткого замыкания. Технику защищают её собственные предохранители, стабилизатор и УЗИП. Человека защищает УЗО или дифавтомат.

Можно ли поставить автомат побольше, если «выбивает»?

Нет. Это самая опасная бытовая «оптимизация»: кабель остаётся прежним, а защита перестаёт срабатывать до того, как он нагреется. Срабатывание автомата — сигнал, что группа перегружена и нужна ещё одна линия.

Сколько розеток можно повесить на одну группу?

Вопрос не в количестве, а в суммарной одновременной нагрузке. Десять розеток в спальнях — нормально, три розетки на кухонной столешнице с чайником, микроволновкой и мультиваркой — уже много для одной группы.

Зачем разделять свет и розетки?

Чтобы при отключении розеточной группы в комнате оставался свет. Это вопрос удобства и безопасности при поиске неисправности.

Влияет ли длина линии на сечение?

Да. На длинной линии падает напряжение, и на её конце оборудование получает меньше, чем нужно. Именно поэтому уличное освещение, ворота и линия в хозблок часто требуют большего сечения, чем «по нагрузке».

Алюминий или медь?

Для внутренних групповых линий в частном доме используют медь. Алюминиевые провода встречаются на вводах и магистралях по проекту, но как «дешёвая замена» внутри дома не рассматриваются.

Что такое трёхфазный ввод и меняет ли он сечения?

Три фазы позволяют распределить нагрузку и часто уменьшить сечение магистральных линий, но добавляют требований: равномерное распределение по фазам, недопустимость подключения двух фаз в одну коробку рядом. Решение о вводе принимается с сетевой организацией.

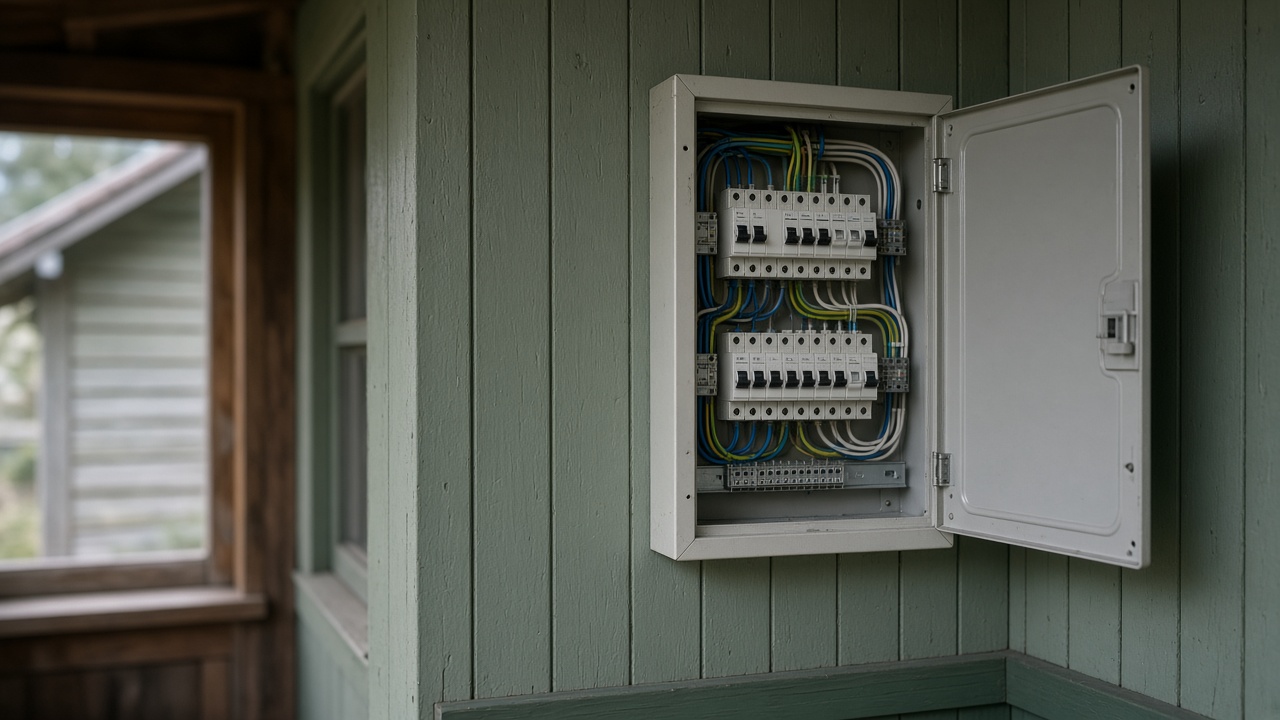

Нужен ли запас групп в щите?

Да. Свободные места в щите и пара пустых труб в трассе — самая дешёвая инвестиция в будущее. Добавить группу в готовый щит без места невозможно без его замены.

Как посчитать число групп

1. Выпишите все помещения, включая котельную, кладовую, гараж, мастерскую, улицу.
2. Отметьте мощных потребителей — всё, что греет, качает или крутит мотор.
3. Дайте каждому мощному потребителю свою линию.
4. Разделите свет и розетки по этажам или крыльям.
5. Выделите «критичные» линии, которые не должны гаснуть: котельная, насос, холодильник, охрана.
6. Добавьте улицу и хозпостройки.
7. Прибавьте 20–30 % резерва мест в щите.
8. Передайте перечень проектировщику — он сведёт это с расчётом и мощностью ввода.

Логика деления подробнее разобрана в обзоре электропроводки.

Что проверить в готовом проекте

• Есть расчёт, а не только однолинейная схема «по памяти».
• Сечения обоснованы нагрузкой и длиной, длинные линии учтены отдельно.
• Аппараты защиты подобраны под кабель.
• Санузлы, котельная, улица, стиральная машина — с защитой по дифференциальному току.
• Есть защитный проводник на всех групповых линиях.
• Предусмотрено уравнивание потенциалов в санузлах и котельной.
• В щите заложен резерв.

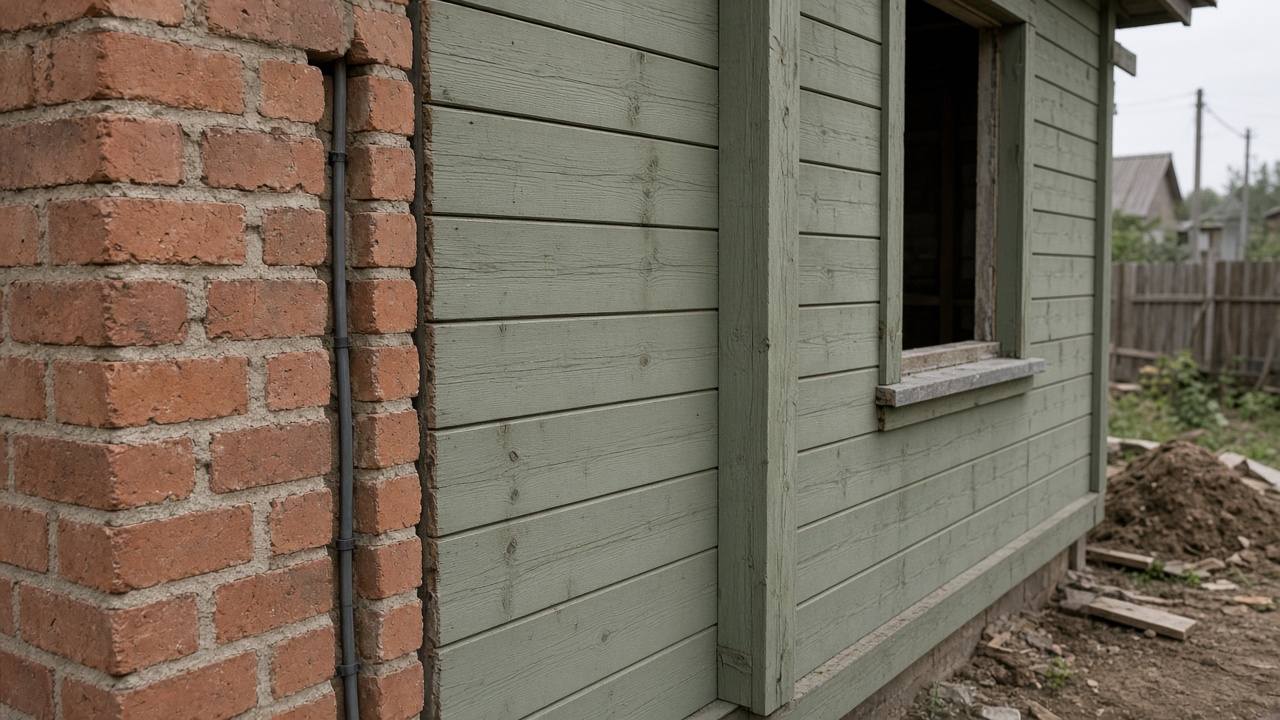

• Указан способ прокладки для каждого участка — от него зависит допустимая нагрузка кабеля.

Как это выглядит на объекте — в монтаже; что проверять при сдаче — в приёмке. Частые промахи — в разборе ошибок.

Краткий итог

1. Сечение — функция нагрузки, длины линии и способа прокладки, а не привычки.
2. Автомат защищает кабель; человека защищает УЗО, технику — её собственная защита.
3. Увеличивать номинал автомата при срабатываниях опасно — нужна дополнительная группа.
4. Длинные уличные линии требуют большего сечения, чем следует «из нагрузки».
5. Резерв мест в щите и пустые трубы — самая дешёвая часть проекта.

Материал носит справочный характер и не заменяет проект электроснабжения.
