Ошибки электропроводки: что нельзя прощать

Ошибки в электрике удобно делить на две категории. Первая — бытовые: розетка за шкафом, выключатель не с той стороны двери, не хватает линий на кухне. Это неудобно и обидно, но безопасно. Вторая — опасные: они не мешают жить, дом работает годами, а потом происходит пожар или поражение током. Ниже разобраны обе, но начинаем со второй.

Важно: любое устранение дефектов проводки выполняет квалифицированный специалист. Работы под напряжением недопустимы для самостоятельного исполнения.

Короткий ответ

Опасные ошибки: скрутки в стене, отсутствие защитного проводника, нет заземления или оно «на арматуру», автомат больше, чем выдерживает кабель, отсутствие УЗО в санузлах и на улице, кабель в пластиковой гофре внутри деревянной стены, замурованные коробки. Бытовые ошибки — расстановка точек без плана мебели, нехватка групп на кухне, отсутствие резерва в щите и потерянные трассы. Первые исправляют немедленно, вторые — при ближайшем ремонте.

Опасные ошибки

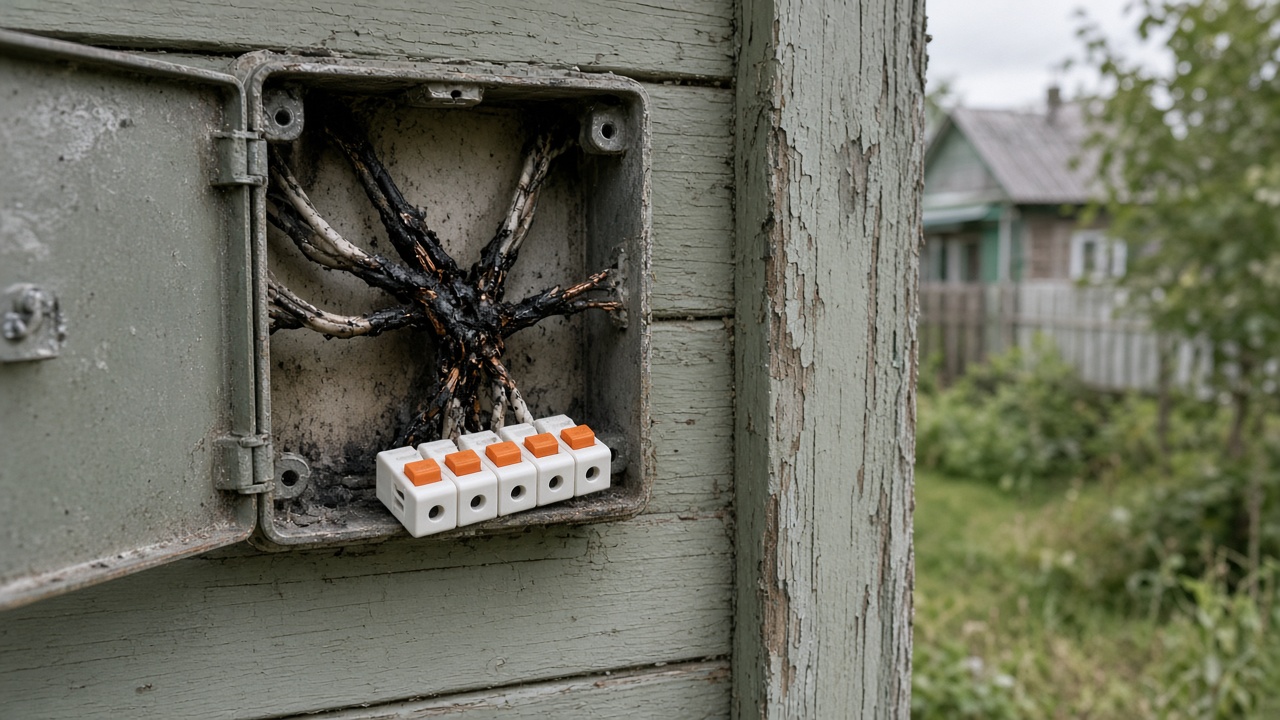

1. Скрутки в стене. Соединение без клеммы, без доступа, под штукатуркой. Греется, окисляется, со временем даёт искрение. Место частых возгораний.
2. Замурованная распределительная коробка. Формально соединение сделано «правильно», но добраться до него нельзя, а осмотреть — тем более.
3. Нет защитного проводника. Двухжильные линии в новом доме: техника с металлическим корпусом остаётся без защиты, УЗО работает не так, как задумано.
4. Заземление «на арматуру» или «на трубу». Импровизированный контур не обеспечивает нужных параметров и опасен ложным чувством безопасности.
5. Автомат не по кабелю. Поставили 25 А на линию, рассчитанную под меньший ток: кабель успеет перегреться раньше срабатывания.
6. Увеличение номинала автомата «потому что выбивает». Симптом перегрузки лечат снятием защиты.
7. Отсутствие защиты по дифференциальному току там, где она предусмотрена: санузлы, улица, стиральная машина, бойлер.
8. Кабель в пластиковой гофре внутри деревянной конструкции — типичная и опасная самодеятельность.
9. Соединение меди и алюминия напрямую. Пара, которая окисляется и греется.
10. Перетянутые или недотянутые клеммы в щите. Недотяжка даёт нагрев, перетяжка — повреждение жилы.
11. Многопроволочная жила в клемме без наконечника. Часть проволок выходит из-под зажима, сечение фактически уменьшается.
12. Нет уравнивания потенциалов в санузле и котельной.
13. Щит в недоступном месте — за шкафом, в кладовке под вещами. При аварии до него надо добираться.
14. Работа без измерений. Повреждённую при монтаже изоляцию видно только прибором.

Ошибки проектирования

• Монтаж без утверждённой планировки кухни — половина точек потом переносится.

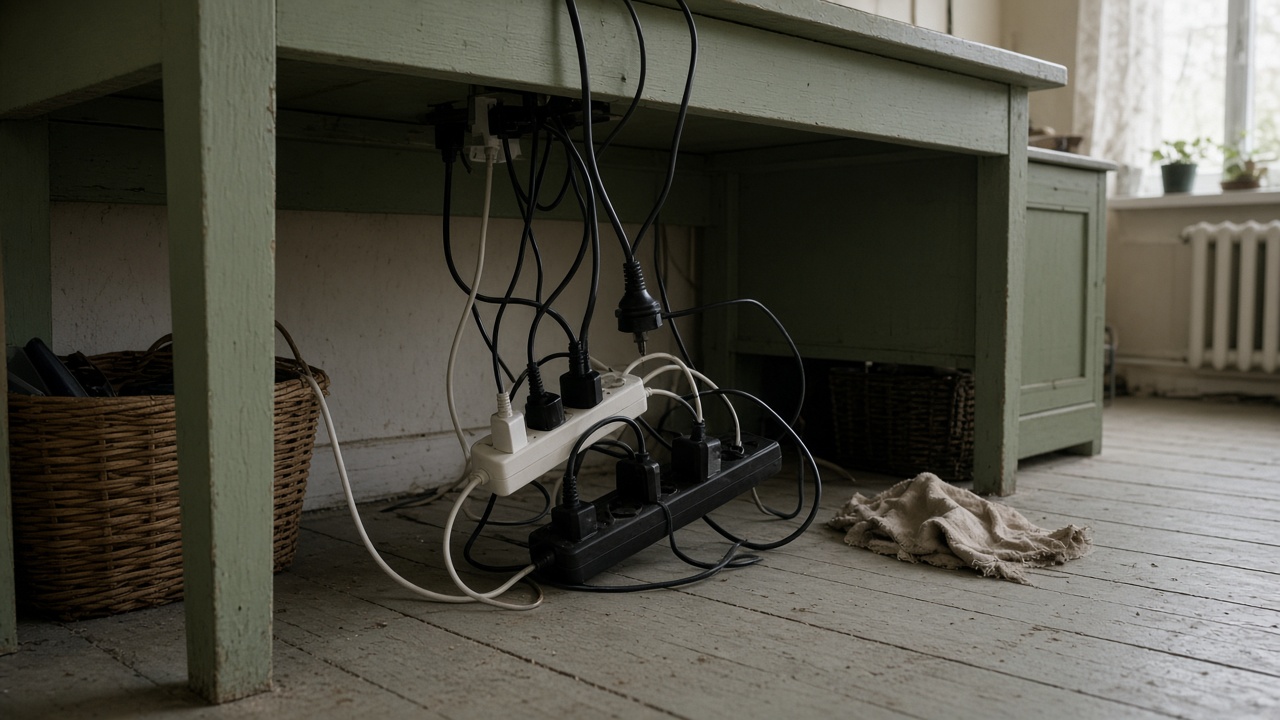

• Мало групп. Вся кухня на одной линии: чайник плюс микроволновка — и темнота.
• Критичные потребители на общей группе. Котёл и насос отключаются вместе с розетками.
• Нет резерва в щите. Через два года негде разместить новую группу.
• Не учтена улица. Освещение участка, ворота, хозблок появляются «потом» и тянутся по фасаду.
• Слаботочка без трасс. Роутер оказывается в коридоре, а кабели идут поверх плинтуса.

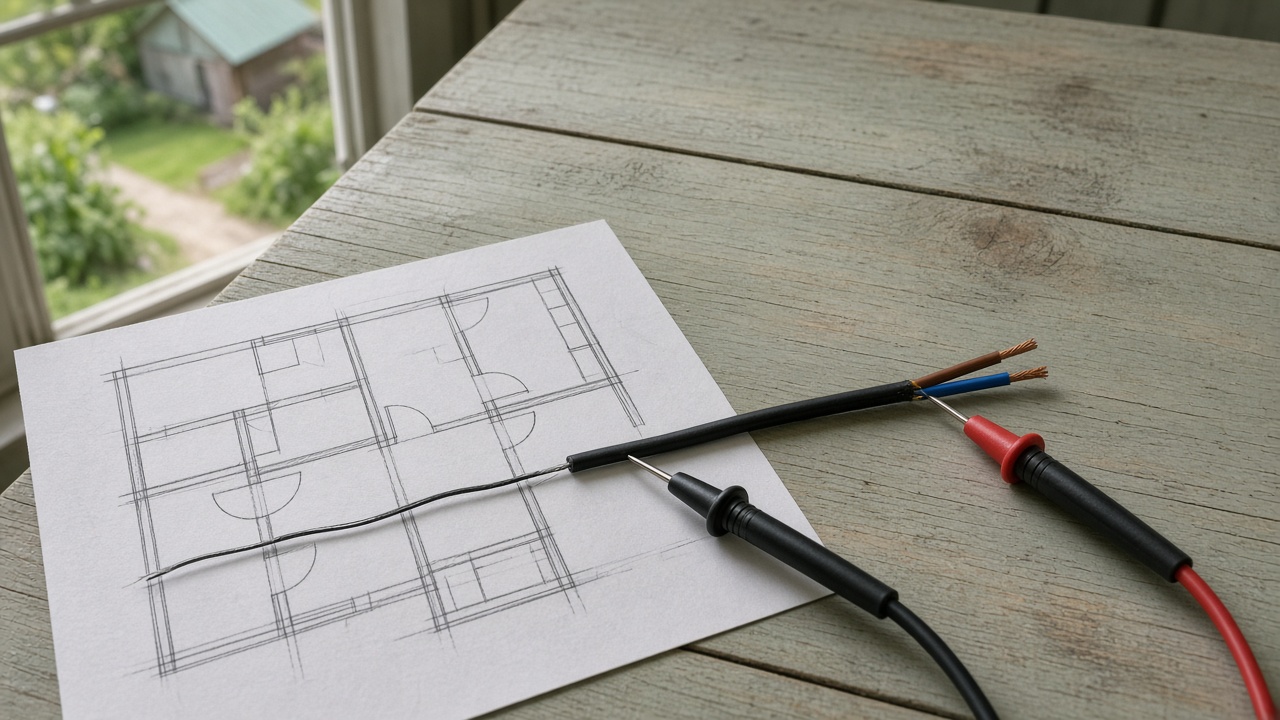

• Длинные линии без учёта потерь — уличный светильник горит вполнакала.
• Диагональные трассы — потом невозможно предсказать, где кабель.

Бытовые ошибки

• Розетка за холодильником, до которой не дотянуться.
• Выключатель со стороны петель двери.
• Нет розетки у кровати с нужной стороны и нет проходного выключателя.
• Розетки кухонного фартука не совпадают с расстановкой техники.
• Нет розетки в санузле для фена и в прихожей для пылесоса.
• Выводы света не совпали с будущим потолком.
• Рамки установлены не по уровню — видно на всей стене.
• Нет розеток на террасе и у входа.

Ориентиры по высотам и логике размещения — в материале о расположении розеток.

Симптом → причина

Что наблюдаете	Вероятная причина
Регулярно выбивает автомат группы	Перегрузка: нужна отдельная линия, а не больший автомат
Розетка греется, рамка потемнела	Плохой контакт в клемме или в соединении
Запах горелого пластика	Нагрев соединения — немедленно обесточить и вызвать специалиста
Щёлкает при включении мощной техники	Проседание напряжения, недостаточное сечение или слабый ввод

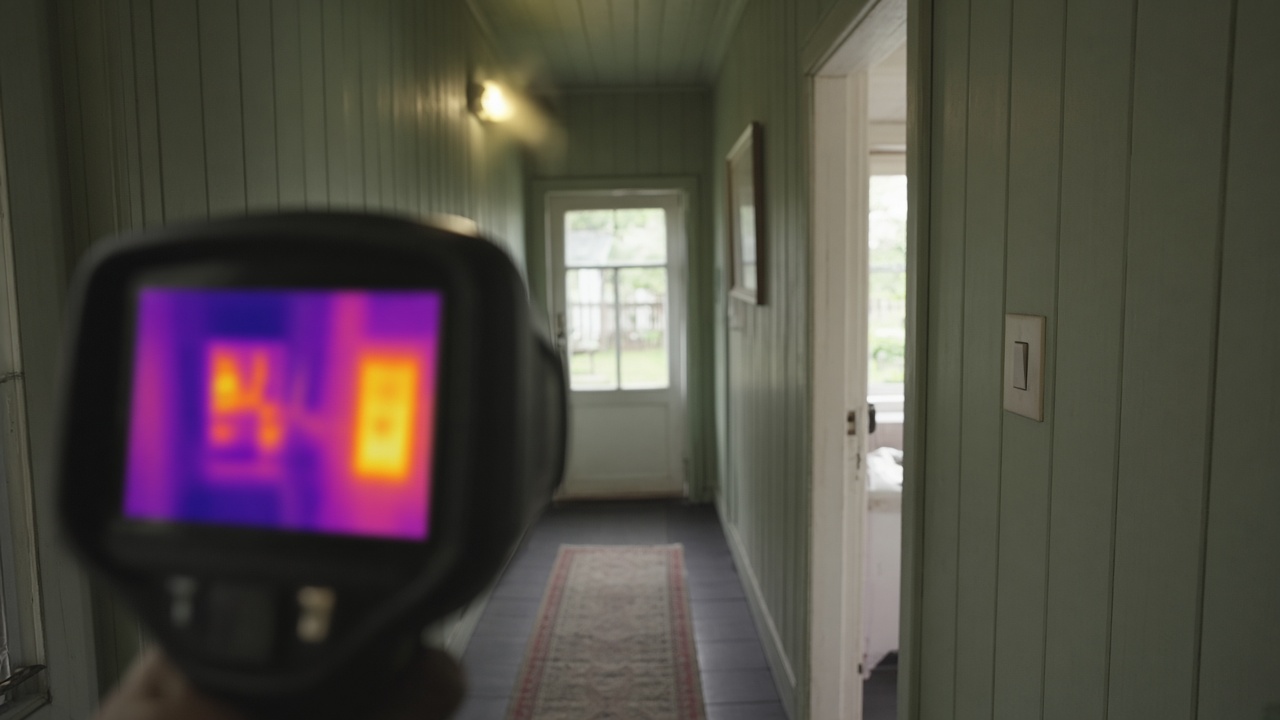

Свет мигает при работе насоса	Пусковые токи на общей группе
УЗО срабатывает без причины	Утечка на линии, влажность, повреждённая изоляция
Бьётся током от корпуса техники	Нет защитного проводника или неисправность — опасно, обесточить
Уличный светильник светит слабо	Потеря напряжения на длинной линии
Не работает часть розеток в комнате	Обрыв в соединении, чаще в коробке

Ситуации с нагревом, запахом и ощущением тока — повод обесточить дом вводным аппаратом и вызвать специалиста, а не «посмотреть самому».

Как не попасть

1. Требуйте проект с расчётом, а не схему «по опыту» — см. ориентиры по группам.
2. Согласуйте расстановку точек после планировки мебели и кухни, пройдя по дому с разметкой.
3. Проверьте черновой этап лично: нет скруток, коробки доступны, линии маркированы.
4. Настаивайте на фотофиксации каждой стены до заделки штроб, как в порядке работ.

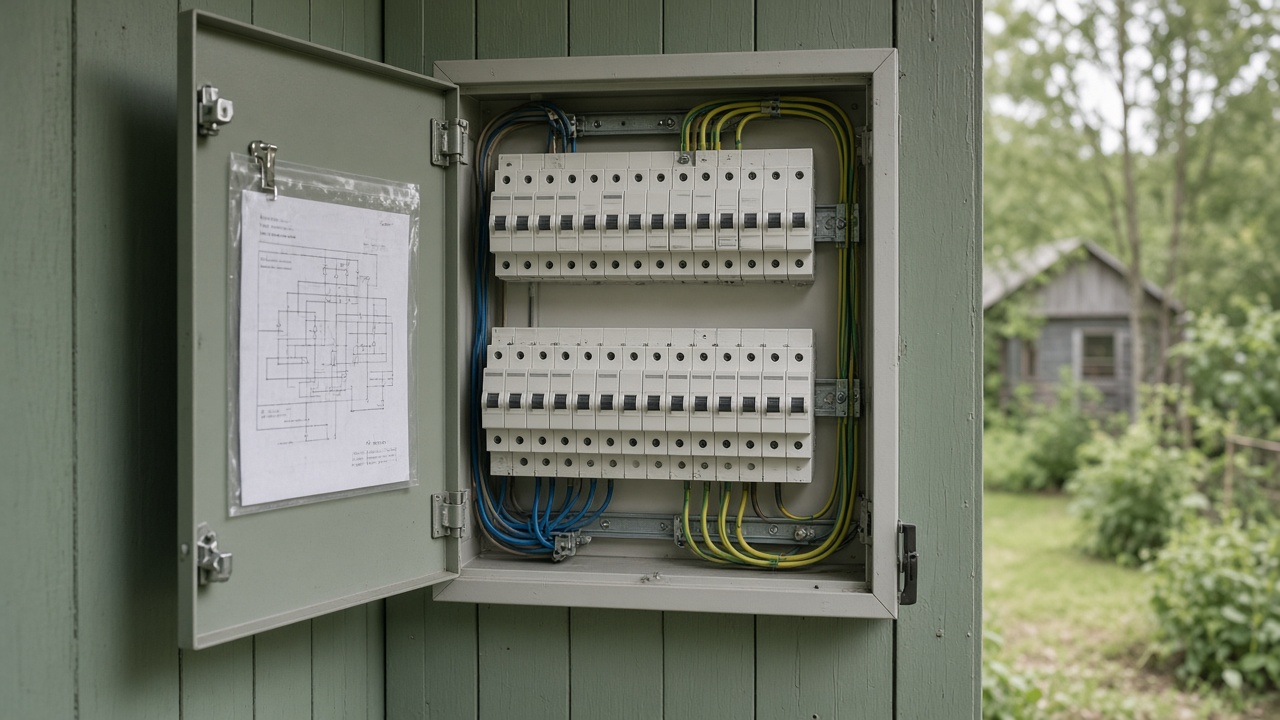

5. Смотрите щит: резерв, дифференциальная защита, маркировка, схема на дверце.
6. Требуйте протоколы измерений — это не бумажка, а проверка изоляции и защиты.
7. Не соглашайтесь на «потом добавим» по улице и слаботочке.
8. Проведите приёмку по списку — см. чек-лист.

Краткий итог

1. Опасные ошибки не мешают жить — они проявляются пожаром или ударом током.
2. Скрутки, замурованные коробки и отсутствие защитного проводника недопустимы.
3. Автомат подбирают под кабель; увеличивать номинал при срабатываниях нельзя.
4. Заземление «на арматуру» опаснее его отсутствия — оно создаёт ложную уверенность.
5. Нагрев, запах и ощущение тока — обесточить дом и вызвать специалиста немедленно.
