Как крепить полки, шкафы и телевизор к стенам каркасного дома: стойки, закладные, анкеры

Проблема: в каркасном доме стены изнутри обшиты гипсокартоном, ОСП или вагонкой, а за обшивкой находятся стойки, утеплитель и пароизоляция. Владелец сверлит стену там, где удобно повесить кухонный шкаф или телевизор, ставит обычный пластиковый дюбель, и через пару месяцев крепёж вырывает вместе с кусками обшивки. В худшем случае сверло проходит через пароизоляцию или задевает скрытую проводку.

Короткий ответ: тяжёлые предметы в каркасном доме крепят к стойкам каркаса или к заранее установленным закладным брускам и фанере. Лёгкие полки можно повесить на анкеры для пустотелых стен, рассчитанные на конкретный тип обшивки. Перед сверлением нужно найти стойки, уточнить, где проходят коммуникации, и подобрать крепёж под вес предмета с запасом.

Из чего состоит стена изнутри

Типичная наружная стена каркасного дома изнутри выглядит так: отделка, обшивка из гипсокартона, ГВЛ, ОСП или доски, иногда обрешётка, затем пароизоляционная плёнка, утеплитель между стойками и сами стойки каркаса с определённым шагом. Межкомнатные перегородки устроены похоже, но вместо пароизоляции там обычно звукоизоляция. Стойки расположены с шагом, указанным в проекте, и именно они способны нести серьёзную нагрузку.

Обшивка сама по себе держит разные нагрузки в зависимости от материала. Гипсокартон хрупкий и плохо держит точечную нагрузку на вырыв. ГВЛ прочнее. ОСП и фанера держат шурупы значительно лучше, но и у них есть предел, особенно при тонком листе. Доска или вагонка держат шуруп хорошо вдоль волокон, но крепить к одной доске тяжёлый шкаф не стоит.

Обшивка	Что держит	Ограничения
Гипсокартон	Лёгкие полки и картины на специальных анкерах	Не держит тяжёлое на обычном дюбеле, крошится при вырыве
ГВЛ	Лёгкие и средние предметы на анкерах	Плотнее гипсокартона, но точечную нагрузку лучше передать на стойку
ОСП или фанера	Средние предметы прямо на шурупы	Толщину листа и качество крепления к каркасу нужно знать
Доска, вагонка	Лёгкие предметы	Нагрузку лучше переносить на стойки или обрешётку

Как найти стойки каркаса

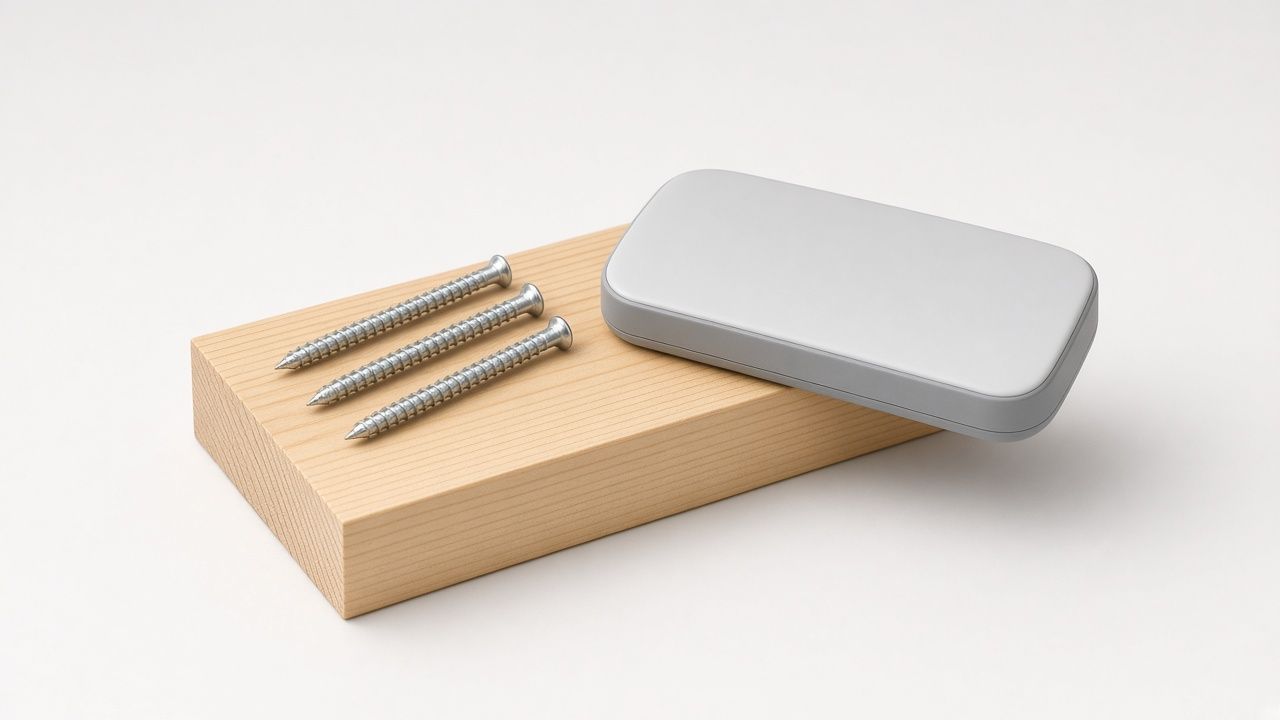

Самый надёжный способ узнать, где стойки, это фотографии стен до обшивки или исполнительные чертежи. Если их нет, стойки можно найти детектором скрытых конструкций, который реагирует на изменение плотности за обшивкой. Помогают и косвенные признаки: ряды шурупов на гипсокартоне по вертикали, стыки листов обшивки, которые обычно приходятся на стойку, положение оконных и дверных проёмов, рядом с которыми стойки всегда есть.

Найдя одну стойку, отмерьте шаг по проекту и проверьте детектором следующую. Отметьте их тонкой вертикальной линией карандашом. Если сомневаетесь, сделайте пробное отверстие тонким сверлом в месте, которое потом закроет предмет: при попадании в стойку сверло пойдёт туго, а стружка будет древесной.

Коммуникации и пароизоляция

В стенах каркасного дома часто проходят электрические кабели, иногда водопровод и вентиляционные каналы. Перед сверлением уточните схему разводки по проекту или фотографиям. Обычно кабели прокладывают вертикально от розеток и выключателей и горизонтально на определённой высоте, но в частном доме монтажник мог сделать иначе. Детектор с функцией поиска проводки помогает, но не даёт полной гарантии. Если есть сомнение или нужно перенести розетку под телевизор, это работа электрика.

На наружных стенах за обшивкой находится пароизоляционная плёнка. Каждое отверстие через неё теоретически пропускает пар в утеплитель. Длинные шурупы, проходящие в стойку, повреждают плёнку минимально, а вот множество беспорядочных отверстий и анкеров, раскрывающихся за обшивкой, могут порвать её. Поэтому на наружных стенах особенно важно планировать крепления и не сверлить «на пробу» многократно. О скрытой разводке и доступе к узлам подробнее рассказано в статье о скрытой разводке и люках доступа.

Закладные: лучший вариант на этапе строительства

Если дом ещё строится или отделка только планируется, правильнее всего заранее установить закладные. Это горизонтальные бруски между стойками или сплошные листы фанеры и ОСП в местах, где будут кухонные шкафы, телевизор, бойлер, раковина, тяжёлые зеркала, турник или навесная мебель в детской. Закладные ставят до обшивки и фотографируют с рулеткой, чтобы потом было понятно, где они.

Хорошей практикой считается вторым слоем обшивать стены листом ОСП или фанеры под гипсокартоном в кухне и других зонах, где много навесного. Такой лист держит шурупы почти в любом месте, и нагрузка распределяется на несколько стоек. При планировании внутренней отделки об этом стоит договориться заранее; варианты обшивки разобраны в статье об отделке каркасного дома внутри.

Что вешаем	Где закладная	Как
Кухонные навесные шкафы	Горизонтальная полоса на высоте крепления шины	Брусок между стойками или фанера на всю длину гарнитура
Телевизор на кронштейне	Прямоугольник под площадку кронштейна	Фанера или два бруска между стойками
Раковина и тумба	Под точками крепления	Брусок между стойками на нужной высоте
Тяжёлое зеркало, полки для книг	По периметру предмета	Бруски или фанера
Шведская стенка, турник	В точках крепления	Только к усиленным стойкам с закладными, по расчёту

Если закладных нет: крепление к стойкам

В готовом доме тяжёлые предметы вешают на стойки. Для навесных шкафов удобно использовать монтажную шину: её крепят длинными шурупами к каждой стойке на пути, а шкафы навешивают на шину. Так нагрузка распределяется на несколько стоек, а положение шкафа не привязано жёстко к шагу каркаса.

Шуруп должен пройти обшивку и войти в стойку на достаточную глубину. Берите шурупы по дереву подходящей длины и диаметра, с потайной или широкой головкой. Отверстие в гипсокартоне можно слегка раззенковать, чтобы головка не рвала картон. Шурупы закручивайте без перетяга, чтобы не продавить обшивку.

Крепление телевизора

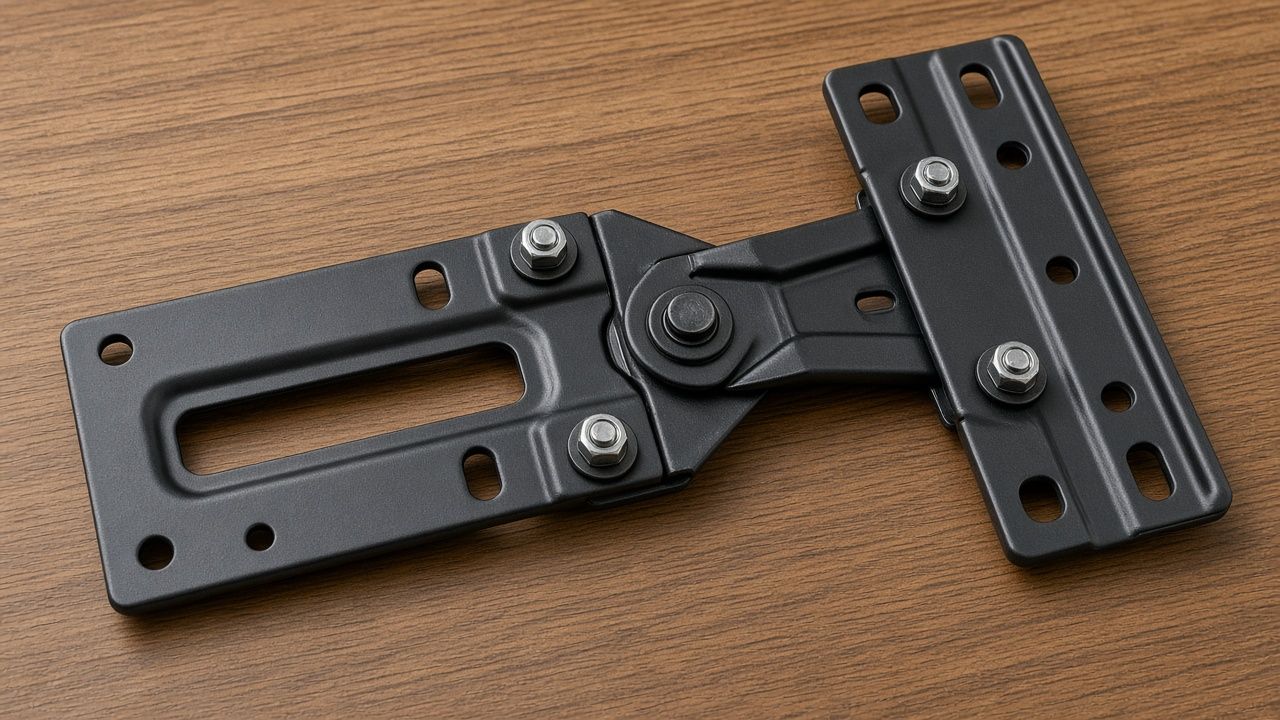

Кронштейн для телевизора создаёт не только вертикальную нагрузку, но и вырывающую, особенно поворотный кронштейн, который выдвигает телевизор вперёд. Такой кронштейн в каркасном доме нужно крепить только к стойкам или закладной. Если отверстия кронштейна не совпадают с шагом стоек, сначала крепят к двум стойкам горизонтальную планку или лист фанеры, а уже к ним кронштейн.

Фиксированный плоский кронштейн для лёгкого телевизора иногда допускают на специальные металлические анкеры для гипсокартона, но производитель анкера должен разрешать такую нагрузку, и запас по весу должен быть большим. Розетку и кабель-канал для телевизора лучше продумать заранее, а перенос розеток доверить электрику.

Анкеры для пустотелых стен

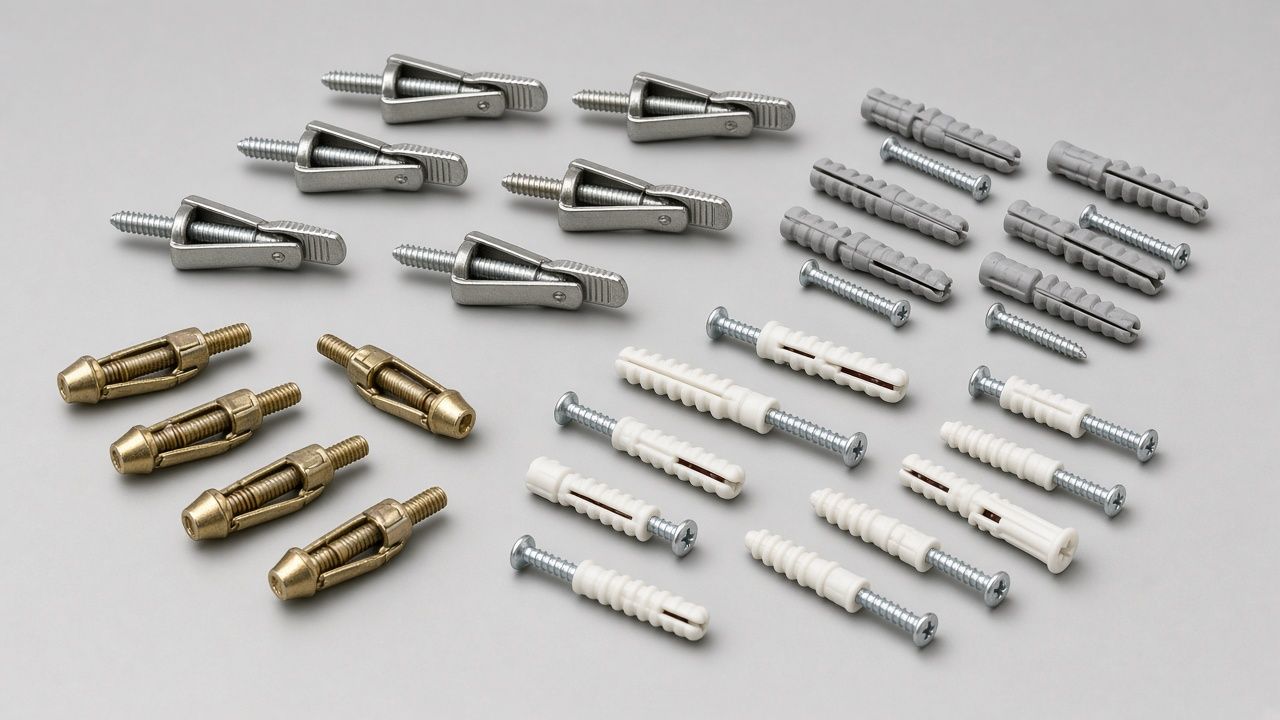

Для лёгких и средних предметов между стойками используют анкеры для пустотелых конструкций. Они раскрываются за обшивкой и распределяют нагрузку на площадь листа. Основные виды: пластиковые дюбели для гипсокартона со специальным распором, металлические анкеры «бабочки», пружинные анкеры с откидными лапками, металлические вкручиваемые дюбели.

Выбирая анкер, смотрите на допустимую нагрузку именно для вашей обшивки и её толщины. Производители указывают эти данные на упаковке. Помните, что нагрузка на вырыв при консольной полке намного больше, чем вес предметов на ней, поэтому брать нужно с запасом. На двухслойный гипсокартон анкеры держат лучше, чем на однослойный.

Крепёж	Для чего	Важно
Длинный шуруп в стойку	Шкафы, телевизор, тяжёлые полки	Нужно точно попасть в стойку
Монтажная шина на стойках	Ряд навесных шкафов	Нагрузка распределяется на несколько стоек
Металлический анкер для пустотелых стен	Средние предметы между стойками	Нагрузку проверять по данным производителя
Пластиковый дюбель для гипсокартона	Лёгкие предметы	Не для консольных полок с книгами
Шуруп прямо в ОСП или фанеру	Лёгкие и средние предметы	Толщина листа и качество его крепления к каркасу

Полки с книгами и консольные нагрузки

Книжная полка выглядит лёгкой, но при полной загрузке нагрузка на крепления большая, а консольные кронштейны создают рычаг, который вырывает верхний шуруп. Для таких полок используйте кронштейны, прикрученные к стойкам, или вертикальные рейки на стойках, на которые устанавливаются полки. Скрытые полки без видимых кронштейнов в каркасной стене допустимы только при наличии закладной.

Порядок работ при навеске

Сначала разметьте положение предмета на стене и отметьте найденные стойки. Проверьте схему проводки и труб для этой зоны. Подберите крепёж: к стойкам длинные шурупы, между стойками анкеры с паспортной нагрузкой для вашей обшивки. Просверлите отверстия сверлом подходящего диаметра, не нажимая сильно, чтобы не выкрошить гипсокартон с обратной стороны. Закрепите шину, планку или кронштейн, проверьте уровень и только потом навешивайте и загружайте предмет. Отметьте положение креплений на фото, чтобы при следующей перестановке не сверлить вслепую. Такой фотоархив стен пригодится и при ремонте, и при продаже дома, когда новые владельцы спросят, где проходят кабели и закладные.

Перегородки и звукоизоляция

Межкомнатные перегородки в каркасном доме часто тоньше наружных стен, а стойки в них бывают меньшего сечения. Тяжёлые предметы на таких перегородках тоже крепят к стойкам, но учитывают, что жёсткость перегородки меньше. Если перегородка звукоизолирована, крепёж, проходящий сквозь неё насквозь, создаёт мостик для звука; поэтому длину шурупа подбирают так, чтобы он не выходил в соседнюю комнату, а телевизор на общей со спальней стене лучше ставить на тумбу или вешать через виброразвязку, если её предусматривает кронштейн.

Влажные зоны: ванная и кухня

В санузле обшивка обычно влагостойкая, иногда поверх неё уложена плитка. Сверлить плитку нужно специальным сверлом без удара, а отверстие под шуруп в зоне брызг потом герметизируют, чтобы вода не уходила в стену. Полотенцесушители, зеркальные шкафы, инсталляции и раковины крепят только к закладным или стойкам. Подключение и перенос водяных и электрических точек выполняют сантехник и электрик. На кухне учитывайте, что над мойкой и плитой шкафы нагреваются и намокают, и крепления должны быть защищены от коррозии.

Детская мебель и защита от опрокидывания

Высокие стеллажи, комоды и шкафы в детской и гостиной нужно крепить к стене от опрокидывания, даже если они стоят на полу. В каркасном доме для этого используют уголки или ремни, привёрнутые к стойке или закладной. Пластиковые дюбели в гипсокартоне для этой задачи не годятся, потому что при рывке они вырываются первыми.

Если крепление вырвало

Если анкер вырвало вместе с гипсокартоном, не ставьте новый дюбель в разрушенное отверстие. Вырежьте повреждённый участок до ровных краёв, установите за обшивкой брусок или полосу фанеры, закрепите её к соседним стойкам или к краям листа, вставьте заплатку из гипсокартона и зашпаклюйте. Теперь в этом месте появилась закладная, и предмет можно повесить надёжно. Если при вскрытии видно мокрый утеплитель, порванную пароизоляцию или повреждённый кабель, дальнейшие работы лучше передать специалисту.

Типичные ошибки

• Вешать шкафы и телевизор на обычные пластиковые дюбели в гипсокартон.

• Сверлить без проверки, где проходят кабели и трубы.

• Многократно сверлить наружную стену в поисках стойки и рвать пароизоляцию.

• Брать слишком короткие шурупы, которые едва входят в стойку.

• Перетягивать шурупы и продавливать гипсокартон.

• Крепить поворотный кронштейн телевизора между стойками.

• Не сфотографировать стены до обшивки и не отметить закладные.

Как проверить результат

После монтажа проверьте крепление, пока предмет ещё пустой, и повторите осмотр через несколько недель эксплуатации.

Что проверить	Как	Нормальный результат
Неподвижность	Аккуратно покачать предмет рукой	Нет люфта, щелчков и подвижки обшивки
Обшивка вокруг крепежа	Осмотр вблизи	Нет трещин, вмятин и отслоения картона
Горизонталь	Уровень на верхней грани	Предмет не перекосился после загрузки
Головки шурупов	Осмотр	Утоплены ровно, не продавили лист
Через месяц	Повторный осмотр	Нет новых трещин и щелей между предметом и стеной

Когда звать специалиста

Специалиста зовут, если нужно повесить очень тяжёлые предметы, спортивные снаряды, водонагреватель или раковину, если неизвестно, где стойки и коммуникации, а также если для телевизора или кухни требуется перенести розетки и выключатели. Любые работы с электропроводкой выполняет электрик. Крепление бойлера и подключение воды доверяйте сантехнику, а нагрузку на ослабленные или нестандартные стены пусть оценит конструктор.

Читайте также: отделка каркасного дома внутри, крепёж для каркасного дома, скрытая разводка и люки доступа.

FAQ

Можно ли повесить кухонные шкафы на гипсокартон?
На сам гипсокартон нельзя. Шкафы крепят к стойкам через монтажную шину или к закладным.

Как узнать шаг стоек?
По проекту, фотографиям до обшивки или детектором скрытых конструкций.

Подойдёт ли анкер-бабочка для телевизора?
Только для лёгкого телевизора на плоском кронштейне и если производитель разрешает такую нагрузку. Поворотный кронштейн крепят к стойкам.

Повредит ли сверление пароизоляцию?
Отдельные отверстия под шурупы в стойку почти не влияют. Вредны многочисленные пробные отверстия и разрывы плёнки.

Когда лучше ставить закладные?
До обшивки стен, на этапе внутренней отделки, с фотографиями и отметками.

Коротко

В каркасном доме тяжёлое крепят к стойкам каркаса или заранее установленным закладным, а лёгкое можно повесить на анкеры для пустотелых стен под конкретную обшивку. Перед сверлением найдите стойки и уточните, где проходят кабели и трубы, не рвите пароизоляцию на наружных стенах. Для телевизора и кухни используйте планки и монтажные шины на стойках, а перенос розеток доверьте электрику.
