Перемычки в газобетоне: виды, опирание и приёмка над окнами и дверями

Проблема: над окнами и дверями в газобетонной стене через год-два появляются косые трещины, откосы расходятся, а оконная рама начинает заедать. Чаще всего причина не в окне и не в блоках, а в перемычке: её сделали слишком короткой, без утепления, оперли на подрезанный блок или вовсе заменили уголком.

Короткий ответ: перемычка — это балка над проёмом, которая принимает нагрузку от кладки, перекрытия и кровли и передаёт её на простенки. В газобетонных домах применяют готовые армированные перемычки, монолитные перемычки в U-блоках и монолитные в съёмной опалубке. Тип, сечение и армирование задаёт проект. Заказчик проверяет длину опирания, утепление, горизонтальность и отсутствие трещин и фиксирует армирование монолитных перемычек до заливки.

Что делает перемычка над проёмом

Кладка над проёмом не может висеть в воздухе. Над окном образуется треугольник нагрузки от вышележащих блоков, а если выше опирается перекрытие или мауэрлат, нагрузка становится значительно больше. Перемычка собирает эту нагрузку и передаёт её на простенки по обе стороны проёма. Если она прогибается, кладка над ней трескается, а прогиб передаётся на коробку окна.

Газобетон плохо работает на изгиб, поэтому обычный блок над проёмом без армирования не держит даже небольшую нагрузку. Металлический уголок или полоса, которые иногда ставят по старой привычке из кирпичной кладки, в газобетоне создают мостик холода и часто не обеспечивают нужной жёсткости.

Нагрузка над проёмом	Пример	Что требуется
Только кладка до верха стены	Окно под армопоясом	Перемычка по расчёту, часто облегчённая
Перекрытие над проёмом	Плиты или балки опираются выше	Несущая перемычка по проекту
Мауэрлат и кровля	Проём в верхнем ряду	Перемычка, связанная с армопоясом
Широкий проём	Панорамное окно, гаражные ворота	Отдельный расчёт, иногда металл или монолит

Виды перемычек для газобетона

Готовые армированные перемычки из ячеистого бетона выпускаются заводами блоков. Их удобно ставить: они имеют ту же теплопроводность, что и стена, не требуют опалубки и сразу готовы к нагрузке. Важно, чтобы маркировка соответствовала ширине стены и длине проёма, а несущая способность — проектной нагрузке. Ставить ненесущую перемычку под перекрытие нельзя.

Монолитная перемычка в U-блоках — самый гибкий вариант. U-блоки выставляют на временную опору над проёмом, внутрь укладывают утеплитель с наружной стороны, затем арматурный каркас на фиксаторах, и заливают бетон. Такой вариант позволяет сделать перемычку любой длины и связать её с армопоясом. Монолитная перемычка в съёмной опалубке применяется реже: она требует отдельного утепления и отделки.

Вид	Плюсы	Минусы	Когда уместна
Готовая армированная	Быстро, тёплая, без мокрых работ	Ограничена по длине и нагрузке	Типовые окна и двери
U-блок + монолит	Любая длина, связь с поясом	Нужна опора и время на набор прочности	Широкие проёмы, под перекрытием
Монолит в опалубке	Высокая несущая способность	Мостик холода без утеплителя	Большие нагрузки по проекту
Металлический профиль	Быстрый монтаж	Мостик холода, коррозия	Только по расчёту и с утеплением

Длина опирания и простенки

Ключевой параметр, который заказчик может проверить рулеткой, — длина опирания перемычки на простенок с каждой стороны. Минимальная величина указана в проекте и в документации производителя готовых перемычек. Чем шире проём и больше нагрузка, тем длиннее должно быть опирание. Короткое опирание приводит к смятию газобетона под концами перемычки.

Перемычку укладывают на слой клея или раствора по выровненной поверхности. Подрезанный, сколотый или неровный блок под опорой недопустим. Если простенок между двумя проёмами узкий, его ширина и несущая способность тоже проверяются расчётом: две перемычки, опирающиеся на узкий столбик блоков, могут его перегрузить.

Утепление и мостик холода

Бетонная часть монолитной перемычки проводит тепло в несколько раз лучше газобетона. Без утеплителя над каждым окном получится холодная полоса, где зимой выпадает конденсат, а на откосах появляется плесень. Поэтому в U-блок с наружной стороны укладывают утеплитель, а при съёмной опалубке — плиты экструдированного пенополистирола перед заливкой.

Готовые газобетонные перемычки дополнительного утепления обычно не требуют, но стыки с кладкой нужно заполнить клеем полностью. Пустые швы и щели вокруг перемычки — частая причина продувания и трещин на отделке.

Проверка	Как смотреть	Норма для заказчика
Утеплитель в U-блоке	До укладки каркаса	Сплошной слой с наружной стороны
Швы вокруг перемычки	Визуально после установки	Заполнены клеем без пустот
Отделка над окном	Первая зима	Нет тёмных полос и конденсата
Тепловизор	При разнице температур	Нет выраженной холодной полосы

Монолитная перемычка: опора и распалубка

Для монолитной перемычки в U-блоках под проёмом ставят временную опору: щит или доску на стойках. Она должна быть жёсткой и не прогибаться под весом бетона. Стойки крепят так, чтобы они не сместились при вибрировании. Каркас укладывают на фиксаторы, чтобы между арматурой и стенками U-блока был защитный слой бетона.

Временную опору снимают только после того, как бетон наберёт прочность, указанную в проекте. Ранняя распалубка — одна из частых причин трещин и прогибов. Продолжать кладку над свежей перемычкой тоже нельзя без согласования с проектировщиком.

Как перемычки связаны с окнами

Монтаж окон начинают после того, как перемычки набрали прочность и кладка закончена. Если перемычка прогибается, она давит на оконный блок, и через время створки начинают заедать, а монтажный шов рвётся. Поэтому между верхом рамы и перемычкой оставляют монтажный зазор, а шов делают по технологии с пароизоляционной и паропроницаемой лентами. Подробнее — в статье про монтаж окон в проём.

Если вы планируете роллеты или наружные жалюзи, короб для них часто проектируют вместе с перемычкой. Это решение нужно принять до кладки, а не после, иначе придётся подрезать перемычку, что недопустимо.

Ошибки с перемычками, которые видит заказчик

Первая ошибка — металлический уголок вместо перемычки в газобетоне: мостик холода и недостаточная жёсткость. Вторая — короткое опирание на подрезанный блок. Третья — монолитная перемычка без утеплителя. Четвёртая — ранняя распалубка и кладка над свежим бетоном. Пятая — ненесущая перемычка под перекрытием. Шестая — подрезка готовой перемычки по месту ради изменения размера проёма.

Другие недочёты кладки, которые часто встречаются рядом с проёмами, разобраны в материале ошибки кладки газобетона.

Ошибка	Признак	Последствие
Уголок вместо перемычки	Металл над окном	Конденсат, трещины
Короткое опирание	Конец перемычки у самого края	Смятие блоков, трещины
Нет утеплителя	Бетон виден в торце U-блока	Холодная полоса, плесень
Ранняя распалубка	Опору сняли сразу после заливки	Прогиб, трещины
Ненесущая перемычка	Маркировка не соответствует	Прогиб под перекрытием
Подрезка по месту	Укороченная готовая перемычка	Потеря несущей способности

Документы и фото

Монолитные перемычки — скрытая работа. До заливки сфотографируйте каждый проём: утеплитель, каркас на фиксаторах, длину опирания с рулеткой в кадре. Для готовых перемычек сохраните маркировку и документы производителя. Подпишите акт освидетельствования скрытых работ, где указаны тип перемычки, опирание и соответствие проекту.

Перемычки при изменении проёмов

Иногда уже в процессе стройки заказчик хочет расширить окно, добавить дверь на террасу или сместить проём. Любое такое изменение затрагивает перемычку и простенки. Нельзя просто разобрать часть кладки и поставить перемычку подлиннее: меняется распределение нагрузки, может понадобиться усиление простенков и другая схема опирания перекрытия. Сначала изменение проекта и расчёт, потом работы.

Если проём нужно уменьшить, его закладывают блоками на клей с перевязкой, а существующую перемычку оставляют. Расширять проём в уже готовом доме с перекрытием и кровлей — работа повышенного риска, которую выполняют только по проекту усиления с временными опорами.

Перемычки в смете и договоре

В смете перемычки должны быть выделены отдельными строками с указанием типа и количества по спецификации проекта. Если стоит общая строка «устройство проёмов», трудно проверить, какие перемычки поставлены и сколько их. Уточните, кто поставляет готовые перемычки: бригада или заказчик. От этого зависит, кто отвечает за соответствие маркировки проекту.

В договоре полезно записать, что монолитные перемычки заливаются только после осмотра каркаса заказчиком или технадзором, а временные опоры снимаются не раньше срока, указанного в проекте. Это дисциплинирует бригаду и даёт основание требовать исправления.

Признаки проблем с перемычками в готовом доме

Если дом уже построен, обратите внимание на косые трещины, идущие от углов проёма вверх, на горизонтальную трещину по нижней грани перемычки, на расхождение откосов и на заедание створок, которое появилось не сразу, а через сезон. Тёмная полоса над окном зимой или влажные пятна на откосах говорят о мостике холода в перемычке.

Одиночная волосяная трещина в штукатурке ещё не означает аварию, но её стоит отметить карандашом и сфотографировать с датой. Если трещина растёт, раскрывается или к ней добавляются новые, нужен осмотр конструктора. Не пытайтесь просто заштукатурить трещину и забыть: без устранения причины она вернётся.

Перемычки и откосы: что важно для отделки

Отделка откосов и стены над окном зависит от того, насколько ровно и тепло выполнена перемычка. Если низ перемычки ниже соседних блоков или выступает из плоскости стены, штукатурщикам придётся набирать толстый слой, который потом трескается. Если перемычка холодная, на откосе зимой будет конденсат, и никакая отделка не спасёт от тёмных пятен.

Перед штукатуркой проверьте стык перемычки с кладкой. В этом месте разные материалы работают по-разному, поэтому по шву обычно укладывают армирующую сетку с заходом на блоки с обеих сторон. На фасаде делают то же самое. Это простая мера, которая заметно снижает риск трещин по контуру проёма.

Если окно ставится в четверть или с наружным утеплением, узел примыкания рамы к перемычке тоже должен быть продуман заранее: где проходит утеплитель, как крепится рама, где будет отлив и как защищён верхний монтажный шов от осадков. Всё это проще решить на этапе кладки, чем исправлять после отделки.

Перемычки над дверными проёмами и воротами

Дверные проёмы обычно выше оконных и чаще оказываются прямо под армопоясом или перекрытием, поэтому нагрузка на перемычку над входной дверью или выходом на террасу бывает больше. Широкие проёмы гаражных ворот и раздвижных дверей почти всегда требуют отдельного расчёта и монолитной перемычки, связанной с поясом. Готовые изделия для таких пролётов часто не подходят. Уточните это у проектировщика до начала кладки, чтобы заранее заказать нужные материалы и не менять решение на ходу.

Как проверить результат

Готовую армированную перемычку принимают сразу после установки, пока над ней не начали кладку. Сначала сверьте маркировку на торце или боковой грани с проектной спецификацией: длина, ширина и класс по несущей способности должны совпадать. Затем проверьте положение: перемычка укладывается правильной стороной вверх, на большинстве изделий она обозначена. Перевёрнутая перемычка работает значительно хуже, потому что основная арматура оказывается не в растянутой зоне.

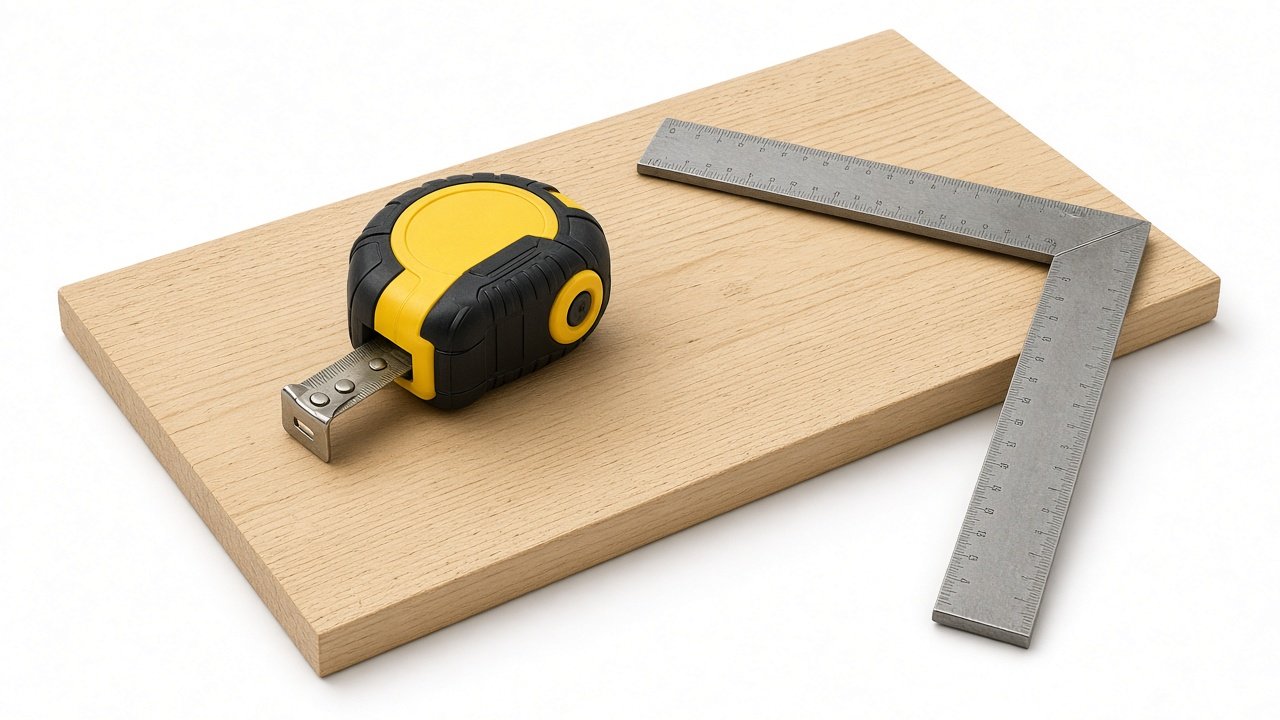

Проверьте уровнем горизонтальность. Перекос над окном потом придётся компенсировать отделкой и монтажным швом, а при значительном перекосе нагрузка распределяется неравномерно. Измерьте опирание с обеих сторон рулеткой: оно должно быть одинаковым и не меньше проектного. Посмотрите, нет ли сколов на концах и трещин по длине. Повреждённую при разгрузке перемычку не ставят, её заменяют.

Если в одном проёме ставят несколько перемычек рядом по толщине стены, они должны лежать на одном уровне, стыки между ними заполняются клеем, а с наружной стороны при необходимости укладывается утеплитель по проекту. Такие наборные перемычки встречаются в толстых стенах.

Как принять монолитную перемычку до заливки

Перед заливкой монолитной перемычки осмотрите временную опору: она не должна прогибаться при нажатии рукой, стойки стоят на твёрдом основании, а не на рыхлом грунте или мусоре. Проверьте, что U-блоки стоят ровно, их стенки целые, внутри нет мусора и строительной пыли. Утеплитель уложен по наружной стенке сплошным слоем без зазоров.

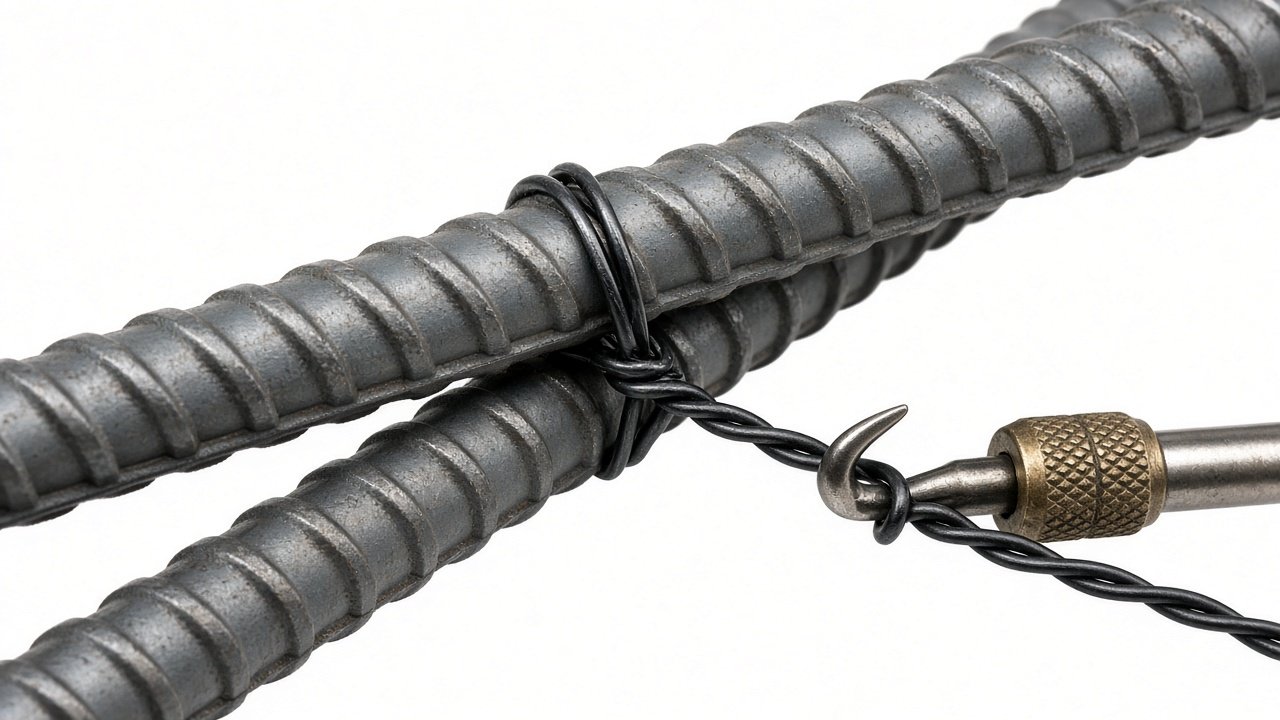

Каркас должен лежать на фиксаторах, не касаясь блоков. Продольные стержни заходят на опоры на длину, указанную в проекте, а при связи с армопоясом соединяются с его арматурой. Количество и диаметр стержней сверяются с узлом в проекте. Если что-то не совпадает, заливку переносят до исправления. Обязательно сделайте фото с рулеткой и подпишите акт.

После заливки бетон уплотняют, верх выравнивают, а в жаркую погоду укрывают от пересыхания. Опору снимают только после разрешения прораба или технадзора, когда бетон набрал проектную прочность. Записывайте дату заливки и дату снятия опор в журнал работ.

Когда звать специалиста

Перемычки — несущие элементы, поэтому их подбор и расчёт выполняет только конструктор. Звать специалиста нужно, если в проекте не указан тип перемычек, если бригада предлагает заменить их уголками, если меняется размер проёма, если над проёмом появились косые трещины или заметный прогиб. Расширение проёмов в готовом доме, усиление простенков и любые работы под нагрузкой выполняются только по проекту и квалифицированной бригадой. Самостоятельно подрезать или сверлить перемычку нельзя.

Читайте также: приёмка кладки из газобетона, приёмка окон в частном доме, когда ставить окна в новом доме.

FAQ

Можно ли поставить металлический уголок над окном в газобетоне?
Только если это предусмотрено расчётом и уголок утеплён. Обычно применяют газобетонные или монолитные перемычки.

Какое опирание перемычки на стену нужно?
Минимальную длину задаёт проект и производитель перемычек. Чем шире проём и выше нагрузка, тем больше опирание.

Нужно ли утеплять монолитную перемычку?
Да, иначе над окном появится мостик холода и конденсат.

Когда снимать опору под монолитной перемычкой?
После набора бетоном прочности, указанной в проекте.

Можно ли укоротить готовую перемычку?
Нет, подрезка снижает несущую способность. Подбирают перемычку нужной длины.

Коротко

Перемычки над проёмами в газобетоне выбирает конструктор. Заказчик проверяет тип и маркировку, длину опирания, утепление, сроки распалубки и фиксирует монолитные перемычки фото и актом до заливки.
