Мауэрлат: крепление к стене, гидроизоляция и приёмка перед стропилами

Проблема: мауэрлат — брус, на который опираются стропила, — монтируют за день и сразу забывают о нём. Через несколько лет выясняется, что брус лежит прямо на бетоне без гидроизоляции и подгнивает, шпильки стоят через раз, стыки сделаны встык без перевязки, а при сильном ветре кровлю начинает «водить». Исправить мауэрлат под готовой кровлей почти невозможно.

Короткий ответ: мауэрлат распределяет нагрузку от стропил на стены и связывает кровлю с коробкой дома. Его сечение, способ крепления и шаг анкеров задаёт проект кровли. Брус укладывают на гидроизоляцию по ровному армопоясу или стене, крепят шпильками или анкерами, стыкуют с перевязкой и обрабатывают защитным составом. Заказчик проверяет горизонтальность, диагонали, крепление, стыки и гидроизоляцию и фиксирует всё до монтажа стропил.

Зачем нужен мауэрлат

Стропила передают на стены не только вертикальную нагрузку от веса кровли и снега, но и горизонтальную — распор, а также ветровые усилия, которые пытаются сдвинуть или приподнять кровлю. Если опирать стропила прямо на каменную стену, нагрузка приходится на маленькие площадки, кладка выкрашивается, а надёжно закрепить каждую стропильную ногу к газобетону или кирпичу сложно. Мауэрлат собирает эти нагрузки и передаёт их на стену равномерно.

Второе назначение — связь. Мауэрлат, надёжно закреплённый к армопоясу или стене, а стропила — к мауэрлату, образуют цепочку, которая удерживает кровлю от срыва ветром. Любое слабое звено в этой цепочке — плохое крепление, гнилой брус, редкие шпильки — снижает надёжность всей крыши.

Функция	Что даёт мауэрлат	Что бывает без него или при ошибке
Распределение нагрузки	Равномерное давление на стену	Выкрашивание кладки под опорами
Восприятие распора	Передача на армопояс	Расхождение стен
Защита от ветра	Связь кровли с коробкой	Сдвиг или срыв кровли
Удобство монтажа	Ровная деревянная опора для стропил	Сложное крепление к камню

Где мауэрлат нужен, а где нет

Мауэрлат применяют в каменных домах: из газобетона, кирпича, керамических блоков, монолита. В брусовых и бревенчатых домах его роль выполняет верхний венец стен. В каркасных домах — верхняя обвязка каркаса. Поэтому вопрос «нужен ли мауэрлат» обычно возникает только для каменных домов, и ответ почти всегда положительный, хотя конструкция может отличаться.

Мауэрлат бывает сплошным — по всему периметру несущих стен — или отдельными отрезками под каждую стропильную ногу. Сплошной вариант надёжнее и проще в монтаже, отрезки встречаются при лёгких кровлях и по расчёту. Выбор делает проектировщик кровли.

Основание под мауэрлат

Мауэрлат укладывают на армопояс или на верх стены, если пояс не предусмотрен. Основание должно быть ровным, горизонтальным и прочным. Перепады по высоте приводят к тому, что стропила опираются неодинаково, кровля получает волну, а кровельное покрытие ложится с перекосом. Поэтому перед монтажом верх пояса проверяют нивелиром по всему периметру.

Если пояс залит с отклонениями, выравнивают их до укладки бруса: подливкой раствора или подтёской, но не деревянными клиньями под брусом, которые со временем сминаются и гниют. Если основание сомнительное, пригласите инженера технадзора на приёмку пояса.

Проверка основания	Инструмент	Что ищем
Горизонтальность по периметру	Нивелир или лазер	Перепады между углами
Плоскость	Правило	Бугры и ямы
Прочность	Осмотр, простукивание	Раковины, отслоения
Закладные шпильки	Рулетка, уровень	Шаг, вертикальность, вылет
Ширина опоры	Рулетка	Брус не свисает за край

Сечение и материал бруса

Сечение мауэрлата задаёт проект кровли с учётом нагрузки, шага стропил и способа крепления. Обычно используют брус хвойных пород, сухой, без гнили, крупных сучков и сквозных трещин. Брус естественной влажности допустим не всегда: высыхая, он ведёт себя непредсказуемо, ослабляя крепления. Лучше брать брус камерной сушки или выдержанный.

Перед монтажом брус обрабатывают защитным составом против гниения и огня. Особенно тщательно обрабатывают торцы, нижнюю грань и места отверстий под шпильки.

Гидроизоляция между бетоном и деревом

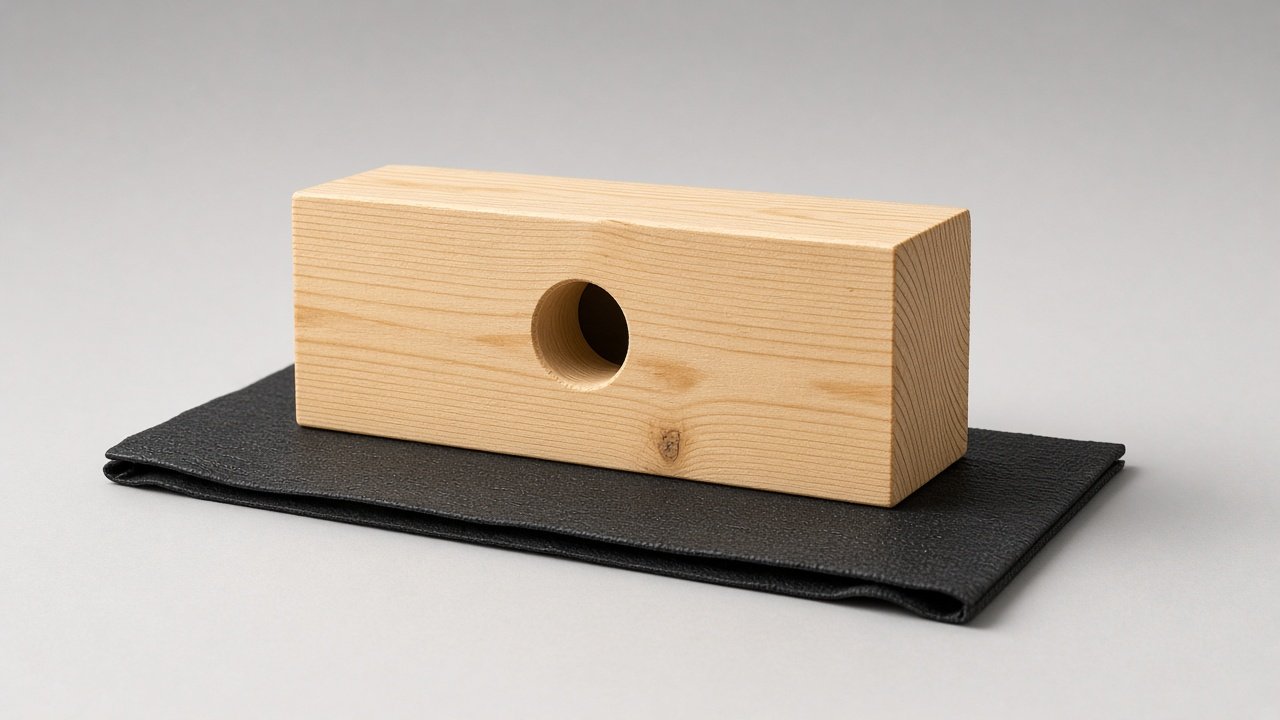

Бетон и газобетон накапливают влагу и отдают её дереву. Если мауэрлат лежит прямо на камне, его нижняя грань постоянно влажная и начинает гнить. Поэтому под брус обязательно укладывают отсечную гидроизоляцию: рулонный наплавляемый материал, гидроизоляционную мембрану или другой материал по проекту. Гидроизоляция должна быть шире бруса и проходить без разрывов, а в местах шпилек — прорезаться аккуратно.

Если мауэрлат оказывается внутри утеплённого контура, учитывают и пароизоляцию: брус не должен быть «заперт» во влажной среде. Узел примыкания кровельного утеплителя к мауэрлату и стене прорабатывают в проекте, чтобы не было промерзания и конденсата.

Ошибка в узле	Признак	Последствие
Нет гидроизоляции	Брус лежит прямо на бетоне	Гниение нижней грани
Узкая гидроизоляция	Края бруса на бетоне	Локальная гниль
Брус без обработки	Светлая древесина без следов состава	Гниение, жучок
Узел без утепления	Холодная полоса в мансарде	Конденсат, плесень

Крепление мауэрлата к стене

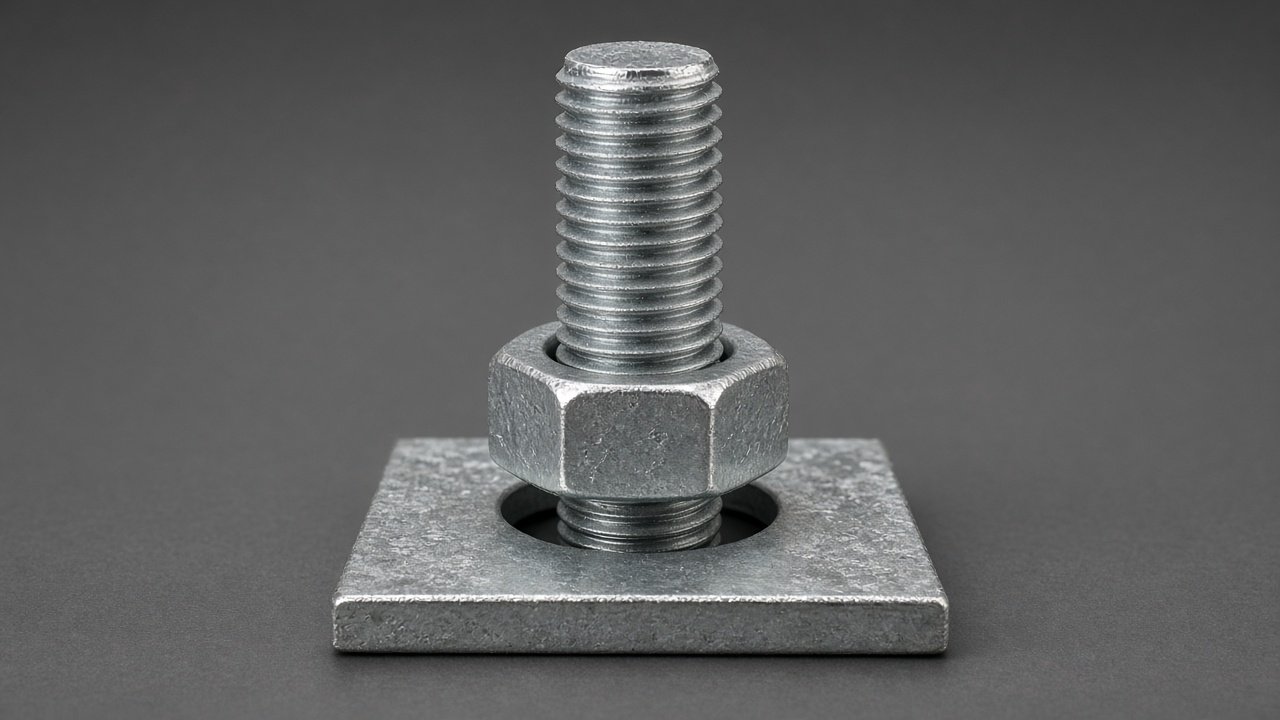

Самый надёжный способ — шпильки, замоноличенные в армопояс при заливке. Шаг шпилек, их диаметр и вылет указаны в проекте. Брус надевают на шпильки через отверстия и затягивают гайками с широкими шайбами. Отверстия сверлят точно, чтобы брус лёг на место без усилий. Если шпилька не попадает в нужное место, брус не подрезают и шпильку не гнут, а сверлят новое отверстие и устанавливают химический анкер по согласованию.

Если армопояса нет, мауэрлат крепят к кладке анкерами, подходящими к материалу стены, или проволочными закладными, заложенными в кладку. Для газобетона используют специальные анкеры. Крепление на гвозди или обычные дюбели не допускается.

Стыки мауэрлата и углы

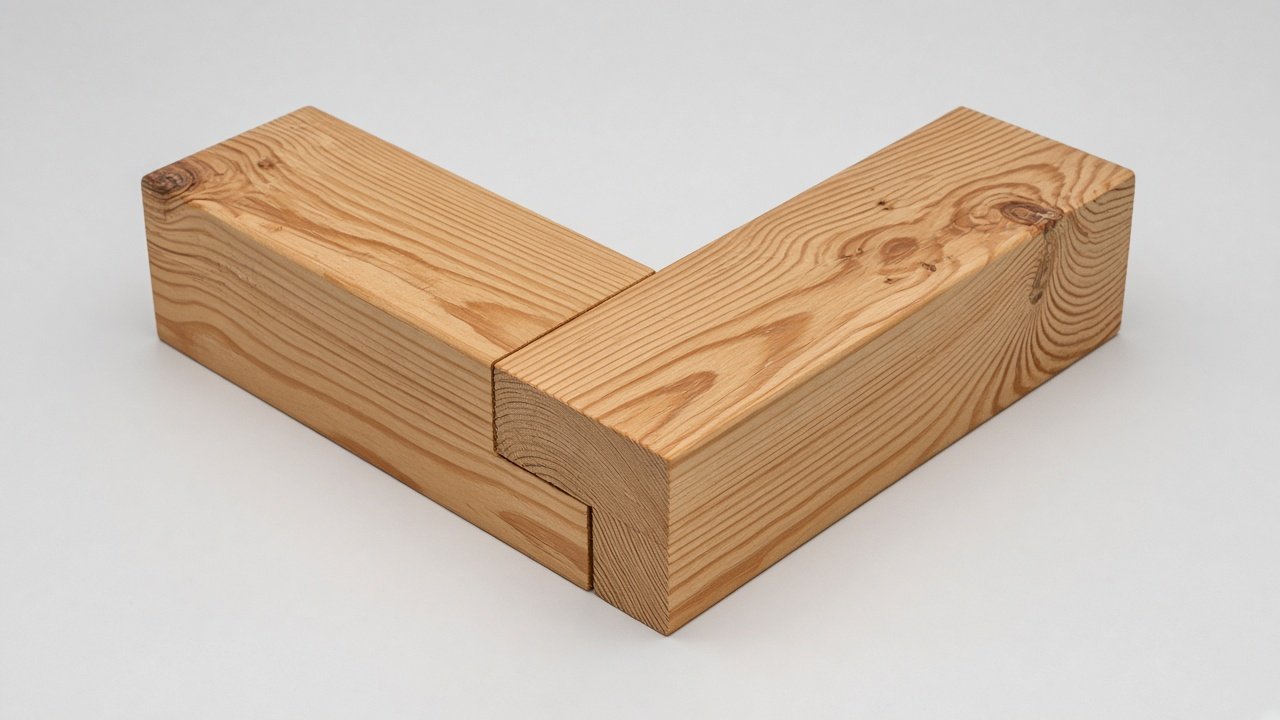

Брус редко бывает достаточно длинным для целой стены, поэтому его стыкуют. Стык делают с врубкой — косой прируб или «полдерева» — и дополнительно стягивают болтами или пластинами. Стыки нельзя размещать над проёмами и прямо под стропильной ногой, их располагают над опорой стены. В углах брус соединяют также с врубкой, образуя замкнутую раму.

Соединение «встык» без перевязки — частая ошибка. Такой мауэрлат работает отдельными кусками, а под распором стропил стыки расходятся.

Диагонали и прямоугольность

Перед монтажом стропил проверяют, что рама из мауэрлата прямоугольная: измеряют диагонали. Если они различаются заметно, стропила будут разной длины, а кровельные листы лягут с перекосом. Небольшие отклонения компенсируют при разметке стропил, крупные — исправляют до начала монтажа. Это простая проверка, которую заказчик может сделать сам рулеткой.

Связь мауэрлата со стропилами

Стропила крепят к мауэрлату металлическими уголками, скобами, скользящими опорами — в зависимости от схемы кровли. Врубки в мауэрлат делают неглубокими, чтобы не ослабить брус. Дополнительно в ветровых районах ставят проволочные или стальные скрутки, связывающие стропило через мауэрлат с поясом или стеной. Схему крепления задаёт проект кровли. Подробнее о проверке кровли — в материале про акт стропильной системы.

Документы и фото

Мауэрлат после монтажа кровли становится недоступен для осмотра. Сфотографируйте гидроизоляцию под ним, крепление каждого угла, стыки и шайбы с гайками. Запишите результаты замера диагоналей. Подпишите акт скрытых работ на устройство мауэрлата до начала монтажа стропил. Порядок оформления описан в статье про скрытые работы.

Типовые ошибки с мауэрлатом

Ошибка	Как заметить	Чем грозит
Редкие шпильки	Шаг больше проектного	Сдвиг под ветром
Стык встык	Нет врубки и стяжки	Расхождение стыков
Стык над проёмом	Проверка по плану	Прогиб, трещины
Брус с гнилью	Тёмные пятна, мягкая древесина	Потеря несущей способности
Неровное основание	Нивелир показывает перепады	Волна на кровле
Нет шайб под гайками	Гайка вдавлена в древесину	Ослабление крепления

Мауэрлат в разных схемах кровли

В двускатной кровле с наслонными стропилами мауэрлат идёт по двум длинным стенам, на которые опираются стропила. По фронтонам его часто не делают или делают облегчённым, но если фронтоны каменные и высокие, их связывают с кровлей отдельно. В вальмовой и шатровой кровле стропила опираются на все стены, и мауэрлат обязательно делают по всему периметру замкнутой рамой, так как диагональные стропила создают нагрузку и в углах.

При распорной схеме, когда стропила не имеют промежуточной опоры на внутреннюю стену, мауэрлат воспринимает значительный горизонтальный распор. Здесь особенно важны прочный армопояс, частые шпильки и надёжные стыки. При безраспорной схеме со скользящими опорами нагрузка в основном вертикальная, но крепление к стене всё равно нужно для защиты от ветра.

В мансардных кровлях мауэрлат иногда оказывается внутри утеплённого объёма, а иногда снаружи. От этого зависит, как утеплять узел и какие требования к пароизоляции. Схему в разрезе нужно посмотреть в проекте до начала работ, чтобы заранее понять, где пройдут утеплитель, мембраны и вентиляционный зазор кровли.

Если мауэрлат уже под кровлей

Если дом куплен готовым или кровля уже смонтирована, мауэрлат можно осмотреть только частично: изнутри из мансарды или чердака, сняв часть обшивки. Признаки проблем — тёмные пятна на брусе, мягкая древесина при нажатии отвёрткой, щели в стыках, ослабленные гайки, следы протечек на стенах под узлом. Если что-то из этого обнаружено, нужен осмотр конструктора или кровельщика: решение может варьироваться от подтяжки креплений до частичной замены бруса с временной разгрузкой стропил.

Самостоятельно менять мауэрлат под нагруженной кровлей нельзя. Это работа с временными опорами и расчётом, которую выполняют только специалисты.

Мауэрлат в смете и договоре

В смете устройство мауэрлата обычно выделяют отдельной строкой: брус, обработка, гидроизоляция, крепёж и работа. Если там стоит общая формулировка «монтаж кровли», уточните, входит ли мауэрлат и из чего он будет. Важно понять, кто закупает брус и крепёж и кто отвечает за их соответствие проекту. Если брус привозит бригада, попросите показать его до монтажа.

В договоре полезно записать, что монтаж стропил начинается только после приёмки мауэрлата заказчиком или технадзором, с фото и подписанным актом. Это особенно важно, если кровлю и стены делают разные бригады: стеновики могут сдать пояс с отклонениями, а кровельщики — закрепить мауэрлат как получится. Чёткая граница ответственности снижает риск споров.

Ещё один пункт — защита от осадков. Если между укладкой мауэрлата и монтажом кровли проходит время, брус укрывают от дождя и снега. Намокший и пересохший брус меняет форму, а гидроизоляция под ним может собирать воду. Уточните, кто отвечает за укрытие, и проверяйте его после непогоды.

Порядок работ на верху стен

Последовательность обычно такая. Сначала армопояс с закладными шпильками и набор прочности. Затем выравнивание основания, укладка гидроизоляции, разметка и сверление бруса, монтаж мауэрлата, затяжка гаек, проверка диагоналей и горизонтали, приёмка. Только после этого начинают монтаж стропил, обрешётки и кровельного пирога. Если бригада торопится и предлагает ставить стропила на недозатянутый брус «чтобы не терять день», откажитесь: после монтажа стропил гайки затянуть будет сложнее, а часть узлов станет недоступна.

Мауэрлат и пожарная безопасность

Если через кровлю проходит дымоход или рядом с узлом опирания стоит печь или камин, расстояния от деревянного мауэрлата и стропил до горячих поверхностей задаются нормами и проектом. Такой узел выполняют только специалисты по дымоходам. Заказчику важно знать, что деревянные элементы кровли нельзя располагать вплотную к дымоходу без разделки, а огнезащитная обработка бруса не заменяет нормированный отступ.

Как проверить результат

Проверка занимает немного времени и не требует специальных знаний. Сначала сверьте сечение бруса с проектом: измерьте рулеткой ширину и высоту в нескольких местах. Затем проверьте влажность, если есть влагомер, или хотя бы осмотрите брус: сырая древесина тяжелее, темнее и холодная на ощупь. Убедитесь, что брус обработан со всех сторон.

Посмотрите на гидроизоляцию: она должна выступать с обеих сторон бруса. Проверьте шпильки: на каждой есть шайба и гайка, гайки затянуты, вылет шпилек над гайкой небольшой. Пройдите вдоль стыков: врубка плотная, без щелей, есть болты или пластины. Измерьте диагонали рамы и запишите результат.

Наконец, проверьте отметку верха мауэрлата нивелиром или лазерным уровнем в углах и посередине длинных стен. Если перепад заметный, стропила придётся подгонять, а кровля может получиться неровной. Лучше исправить это сразу.

Когда звать специалиста

Расчёт мауэрлата, схема крепления, шаг шпилек и связь со стропилами — работа проектировщика кровли. Звать специалиста нужно, если в проекте нет узла мауэрлата, если бригада предлагает крепить его на дюбели или гвозди, если брус оказался сырым или повреждённым, если после монтажа стропил появились трещины в стенах или прогибы. Монтаж кровли на высоте выполняют только квалифицированные бригады со страховкой. Заказчику не стоит самостоятельно подниматься на стены без страховки.

Читайте также: приёмка коробки дома, приёмка чердака, приёмка кладки из газобетона.

FAQ

Обязателен ли мауэрлат в доме из газобетона?
Как правило, да: он распределяет нагрузку от стропил и связывает кровлю со стенами. Конструкцию задаёт проект.

Можно ли укладывать мауэрлат прямо на армопояс?
Только через слой гидроизоляции, иначе брус будет гнить от влаги бетона.

Чем крепить мауэрлат к стене?
Шпильками, замоноличенными в армопояс, или анкерами для материала стены по проекту. Гвозди и обычные дюбели не подходят.

Как стыковать мауэрлат?
С врубкой и стяжкой болтами или пластинами, над опорой стены, а не над проёмом.

Нужно ли обрабатывать мауэрлат?
Да, защитным составом от гниения и огня, особенно торцы и нижнюю грань.

Коротко

Мауэрлат укладывают на ровное основание через гидроизоляцию, крепят шпильками по проекту, стыкуют с врубкой и проверяют диагонали. Сфотографируйте узлы и подпишите акт до монтажа стропил.
