Контроль качества пристенного дренажа: пошаговая проверка

Проблема: дренаж вокруг дома почти всегда делают на этапе, когда котлован открыт, а потом быстро закрывают обратной засыпкой. Через год в подвале сыро, отмостка просела, а предъявить подрядчику нечего — траншеи закопаны, труб не видно, актов нет. В итоге владелец дома оплачивает переделку, хотя мог поймать ошибки за пару дней проверок.

Короткий ответ: пристенный дренаж проверяют в четыре момента — приёмка материалов, приёмка траншеи и подготовки, приёмка труб и обсыпки, приёмка обратной засыпки. На каждом этапе нужны фото и подписанный акт скрытых работ, иначе спорить бессмысленно. Главные условия: трубы уложены с уклоном в сторону колодца по проекту, стыки и повороты собраны на фитингах, фильтрующая обсыпка соответствует проекту, а геотекстиль перехлёстнут и не порван. Решает не красивый отчёт подрядчика, а ваша собственная проверка до засыпки.

Что такое пристенный дренаж и чем отличается от кольцевого

Пристенный дренаж — это трубы, уложенные вдоль фундамента на уровне его подошвы или чуть выше, с фильтрующей обсыпкой и отводом воды в колодец или коллектор. Он перехватывает воду, которая приходит к стене сбоку и сверху, и не даёт ей давить на гидроизоляцию фундамента. Работает он только вместе с правильно сделанной гидроизоляцией стены и отмосткой.

Кольцевой дренаж идёт на расстоянии от дома, часто по периметру участка, и защищает скорее участок и подвал в целом, чем конкретную стену. Разница принципиальная: пристенный требует вскрытия пазух фундамента, кольцевой можно сделать позже и без раскопок у стены. Отсюда и разные требования к контролю: у пристенного критична каждая пядь у стены, у кольцевого — общий уклон трассы.

Для владельца дома вывод простой: если дренаж уже засыпан, проверить пристенную часть по факту нельзя — остаются только косвенные признаки вроде сырости и просадок.

Основные критерии, по которым принимают работу

Соответствие проекту. Сверяйте трассу, глубину, диаметр труб и место колодцев с листом дренажа, а не со словами бригадира. Любое отклонение должно быть согласовано письменно, а не «на глаз».

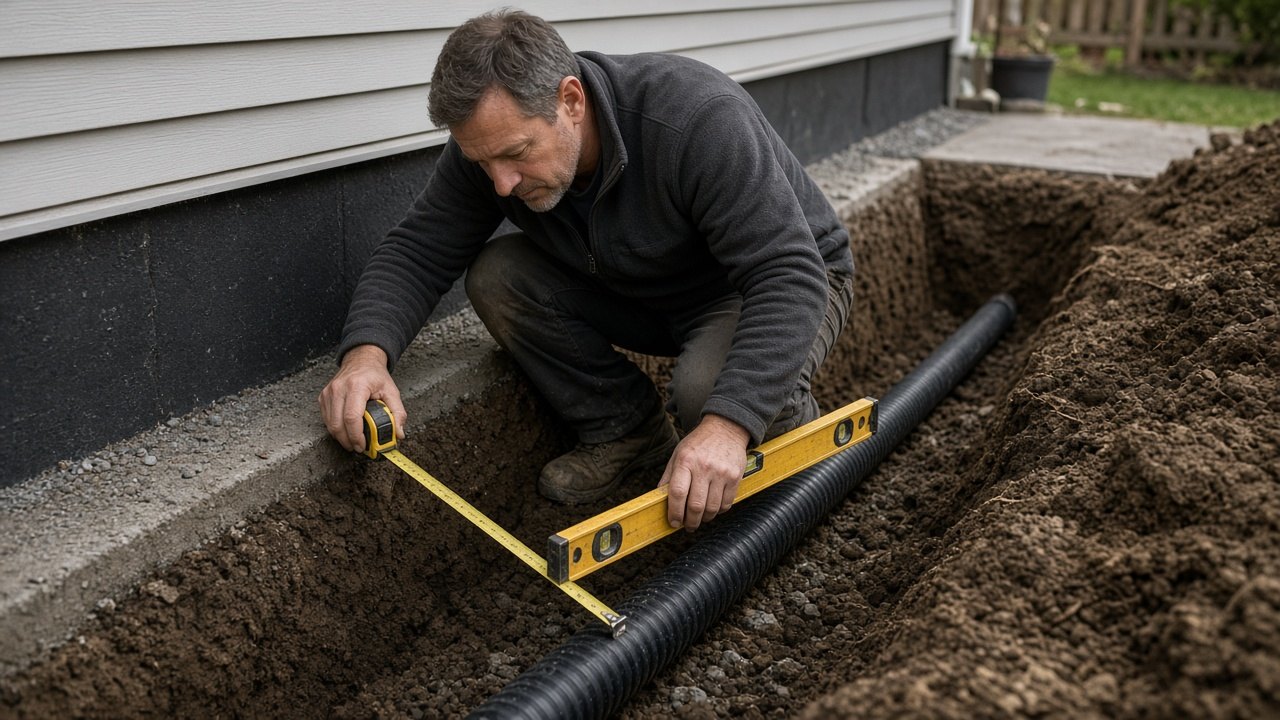

Уклон в сторону сбора воды. Уклон проверяют уровнем или лазерным нивелиром на участках между колодцами, а не только у выхода. Вода должна уходить самотёком, без застоя в трубе.

Материал труб и фитингов. Трубы берут дренажные, перфорированные, с фильтром или без — по проекту. Стыки и повороты собирают на фитингах, а не «встык в обсыпке».

Фильтрующая обсыпка. Щебень нужной фракции по проекту, отмытый, без песка и глины. Геотекстиль укладывают с перехлёстом и заводом на стену, чтобы грунт не заиливал обсыпку.

Колодцы и выпуск. Смотровые колодцы ставят в поворотах и на прямых участках по проекту. Выпуск воды должен быть организован так, чтобы она не возвращалась к фундаменту.

Обратная засыпка. Засыпают послойно с уплотнением, без крупных камней и строительного мусора у трубы. Сверху — грунт и отмостка, которые не должны давить на дренаж.

Документы и фото. На каждый скрытый этап — акт и фото с привязкой к месту. Без этого претензии к подрядчику через сезон не работают.

Состав работ и этапы, которые нужно принять

Полный цикл пристенного дренажа начинается с разметки трассы и вскрытия пазух фундамента. Затем готовят основание: срезают грунт, планируют дно траншеи, укладывают геотекстиль с запасом на стенку. После этого монтируют трубы с фитингами, ставят колодцы, делают обсыпку и только потом закрывают всё обратной засыпкой.

Каждый этап закрывает следующий, поэтому приёмку разбивают на четыре точки: материалы, подготовка, трубы с обсыпкой, засыпка. Пропустить любую — значит потерять возможность что-то исправить без раскопок. Ниже в ведомости — что фиксируют на каждой точке.

Вывод один: приёмка идёт не «по факту готового дренажа», а по этим четырём точкам, и каждая закрывается до начала следующей.

Материалы и инструменты для проверки

Вам не нужен лабораторный набор. Достаточно рулетки, строительного уровня или лазерного нивелира, фотоаппарата с геометками и пары простых приспособлений. Отдельно стоит держать под рукой проект и спецификацию материалов, чтобы сверять по ним, а не по памяти.

• Рулетка и рейка. Нужны, чтобы мерить глубину траншеи и расстояние от стены; ориентир — длина рулетки, а не «примерно».
• Уровень или нивелир. Показывают уклон трубы между колодцами; без них уклон проверяют только на глаз, а это ненадёжно.
• Фотоаппарат с геометками. Снимки с привязкой к дому и колодцам — ваше доказательство при спорах.
• Метод 3-4-5. Простой способ проверить прямой угол при разметке поворотов; работает без приборов.
• Перчатки и фонарь. Пригодятся при осмотре колодцев и стыков в траншее, особенно в пасмурную погоду.
• Папка для актов. Сюда складывают подписанные акты скрытых работ и фото — по одному комплекту себе и подрядчику.

Инструмент собирают до начала работ, а не в день приёмки: иначе бригада закрывает этап, пока вы ищете уровень. Проверять лучше вдвоём — один меряет, второй записывает и фотографирует.

Узлы и порядок фиксации результатов

Самые уязвимые места пристенного дренажа — повороты, стыки труб, ввод в колодец и место выхода из-под стены. На поворотах ставят фитинг, а не сгибают трубу; в колодец труба входит через отверстие с уплотнением. Стыки должны быть зафиксированы так, чтобы при обратной засыпке их не раздавило и не сдвинуло.

Фиксация результатов — это не формальность. На каждом этапе вы подписываете акт скрытых работ, прикладываете фото и записываете замечания, которые подрядчик обязан устранить до закрытия. Если замечаний нет, так и пишут: «замечаний нет», с датой и подписями обеих сторон.

Порядок такой: сначала принимают узел, потом фотографируют, потом подписывают акт, и только после этого бригада двигается дальше. Нарушение этого порядка — самая частая причина, по которой потом нечего предъявить.

Пошаговое решение

Шаг 1. Проверьте материалы до разгрузки

Сверьте трубы, фитинги, геотекстиль и щебень со спецификацией проекта. Осмотрите трубы на трещины и засорение перфорации, а геотекстиль — на разрывы в рулоне. Сфотографируйте бирки и упаковки, чтобы потом было чем подтвердить марку.

Шаг 2. Примите подготовку траншеи

Проверьте глубину и ширину траншеи по проекту, ровность дна и отсутствие крупных камней. Убедитесь, что геотекстиль уложен с перехлёстом и заведён на стену фундамента. Замерьте уклон дна между колодцами и запишите результат.

Шаг 3. Примите трубы и колодцы до обсыпки

Пройдите всю трассу и проверьте каждый стык и поворот на наличие фитинга. Осмотрите вводы в колодцы и убедитесь, что отверстия уплотнены. Сфотографируйте трассу целиком и отдельно каждый узел.

Шаг 4. Примите обсыпку и геотекстиль

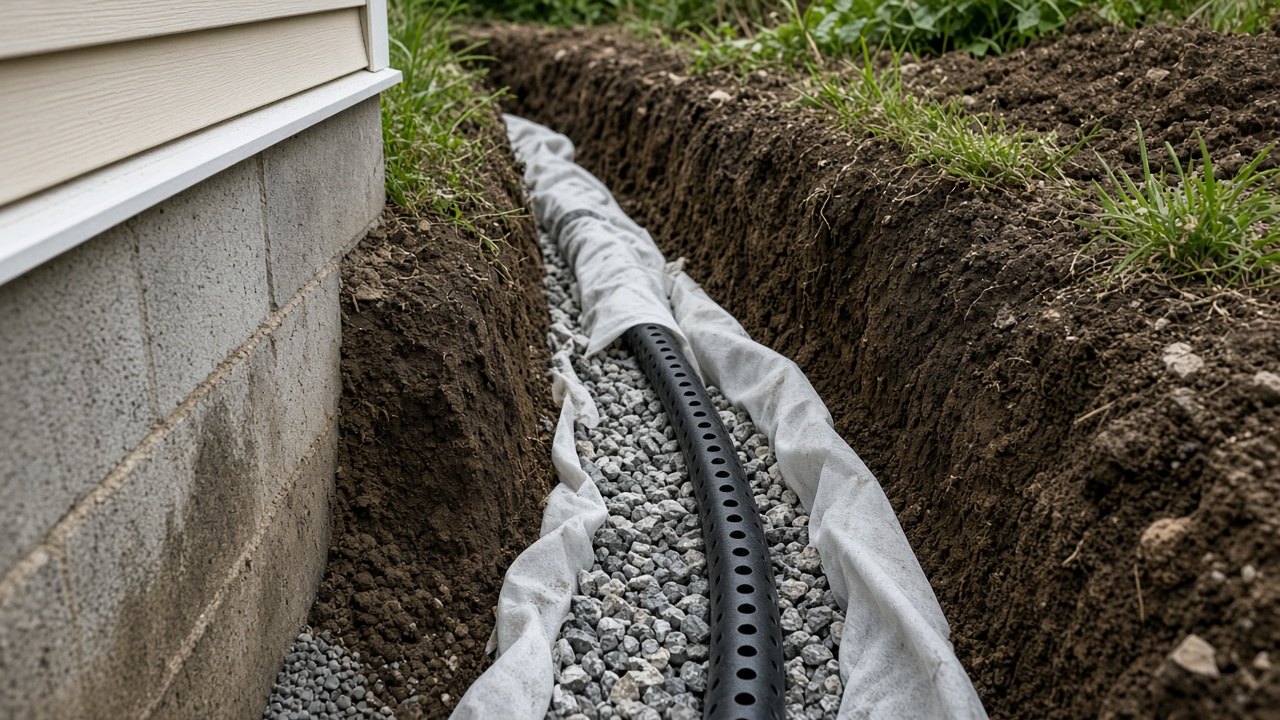

Проверьте, что труба обсыпана щебнем по проекту со всех сторон, а не только сверху. Убедитесь, что геотекстиль натянут, перехлёстнут и не порван у стены. Зафиксируйте толщину обсыпки рейкой и фото.

Шаг 5. Примите обратную засыпку

Смотрите, чтобы засыпку делали слоями с уплотнением и без строительного мусора у трубы. Проверьте, что сверху идёт грунт, а не крупный камень, и что отмостка не давит на дренаж. Подпишите финальный акт и сложите фото в папку.

Что часто путают

«Дренаж заменяет гидроизоляцию». Это не так: пристенный дренаж отводит воду, но не защищает стену от капиллярной влаги. Гидроизоляцию делают отдельно и проверяют до обсыпки, иначе дренаж просто отводит воду от уже мокрой стены.

«Чем больше уклон, тем лучше». Слишком большой уклон ускоряет поток и размывает обсыпку у стены. Уклон берут по проекту, а не «на максимум», и проверяют его на каждом участке между колодцами.

«Засыпать можно сразу, потом проверим». После засыпки вы не увидите ни стыков, ни обсыпки, ни геотекстиля. Проверка возможна только до закрытия, поэтому акт подписывают до засыпки, а не после.

Примеры

Первый случай типичен для новой стройки: бригада экономит на фитингах и гнёт трубу. Замечание ловят до обсыпки, участок переделывают за день, и проблема не всплывает через годы.

Второй случай — самый неприятный: дренаж сделан, но документов нет, и подрядчик уже не отвечает. Приходится вскрывать пазухи и проверять узлы заново, а это дополнительные раскопки и затраты.

Третий случай показывает, что работающий дренаж ещё не значит правильный: вода уходит, но колодец не справляется. Проверяют выпуск, уклон и пропускную способность трассы, а не только факт наличия труб.

Как проверить результат

После завершения работ остаются только косвенные проверки, поэтому все фото и акты должны быть собраны заранее. Ниже — что осмотреть, что сфотографировать и какие документы забрать у подрядчика.

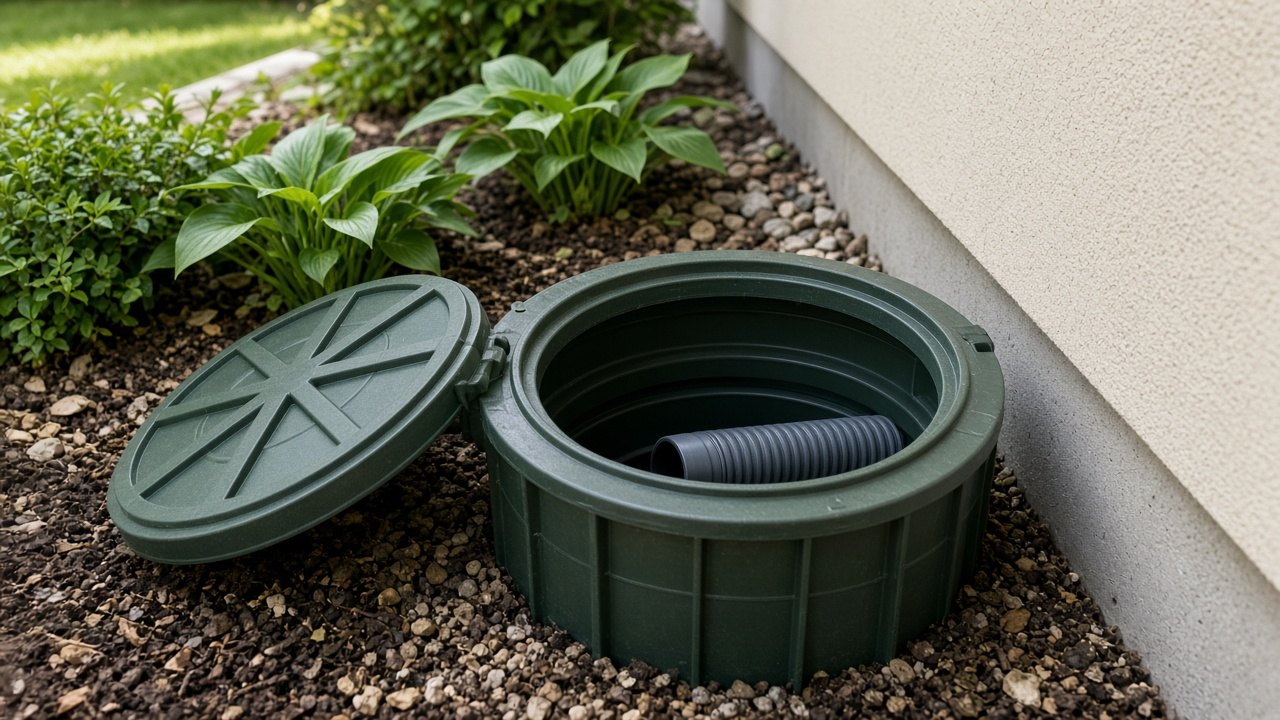

• Осмотрите колодцы: вода не должна стоять выше уровня ввода.
• Проверьте отмостку на просадки вдоль дренажной трассы.
• Сфотографируйте каждый колодец и выпуск воды.
• Заберите акты скрытых работ по всем четырём этапам.
• Сохраните фото узлов с привязкой к дому и колодцам.
• Запишите даты проверок и замечания в журнал.

Уход за дренажем после запуска

Пристенный дренаж требует внимания не меньше, чем сама стена. Раз в сезон осматривайте колодцы и убирайте ил и листья с решёток. Весной проверяйте, не просела ли отмостка и не появились ли лужи у стены.

Если вода в колодце стоит долго, проверяйте выпуск и уклон трассы, а не только решётки. Геотекстиль со временем заиливается, и тогда обсыпку промывают или меняют на участке. Записывайте все осмотры — это помогает отличить нормальную работу от начинающейся проблемы.

Типичные ошибки

Когда звать специалиста

Специалист нужен, когда дренаж уже засыпан, а в подвале сыро, или когда подрядчик не даёт акты и фото. Приглашают инженера-геодезиста для проверки уклонов и проектировщика для сверки трассы с листом дренажа. На руки вы получаете письменный вывод с перечнем дефектов и рекомендациями по вскрытию участков.

Второй случай — сложный участок с высоким уровнем воды и близкими грунтовыми водами. Здесь нужен расчёт и проект, а не «сделаем как у соседа». Специалист даёт схему трассы, узлы и спецификацию, по которым можно принимать работу.

Частые вопросы

Можно ли проверить дренаж после засыпки?

Полностью — нет, видны только колодцы и выпуск. Частично проверяют уклоны и отсутствие застоя воды. Для полной проверки нужны фото и акты, снятые до засыпки.

Кто должен подписывать акты скрытых работ?

Подписывают заказчик и представитель подрядчика. Иногда привлекают независимого инженера. Без подписи заказчика акт не имеет силы в споре.

Что делать, если подрядчик отказывается фотографировать этапы?

Зафиксируйте отказ письменно и не подписывайте акт. Фотографируйте сами и приглашайте независимого специалиста. Отсутствие фото — основание для вскрытия участков.

Нужен ли уклон, если участок ровный?

Да, уклон нужен всегда, иначе вода стоит в трубе. Его задают по проекту, а не «на глаз». Проверяют уровнем между колодцами.

Как часто осматривать дренаж после запуска?

Достаточно раз в сезон, весной и осенью. После сильных дождей стоит проверить колодцы дополнительно. Все осмотры записывайте в журнал.

Коротко

• Проверяйте дренаж в четыре точки: материалы, подготовка, трубы, засыпка.
• На каждом этапе нужны фото и подписанный акт скрытых работ.
• Уклон и стыки проверяют до обсыпки, после засыпки это невозможно.
• Геотекстиль и обсыпка — главная защита трубы от заиливания.
• После запуска осматривайте колодцы раз в сезон и ведите записи.
