Приёмка котлована и траншей под фундамент: что проверить заказчику до бетона

Проблема: котлован или траншеи под фундамент копают быстро, иногда за один день, и бригада сразу хочет двигаться дальше: засыпать подушку, ставить опалубку, вязать арматуру. Заказчику кажется, что яма — она и есть яма, проверять там нечего. Но именно на этом этапе закладываются многие проблемы будущего дома: фундамент сдвинут относительно осей, глубина не соответствует проекту, дно разрыхлено или залито водой, под подушкой остался насыпной грунт или растительный слой, откосы осыпаются. После заливки бетона всё это уже не исправить без серьёзных затрат.

Короткий ответ: котлован принимают до устройства подушки и опалубки. Проверяют положение осей и размеры в плане, глубину и отметки дна по проекту, состояние дна (нет ли рыхлого, мокрого, промороженного или насыпного грунта), отсутствие перебора, устойчивость откосов, наличие воды и способ её отвода. Грунт на дне сравнивают с результатами геологии. Результат оформляют актом с фото и, при возможности, исполнительной съёмкой. Если грунт отличается от ожидаемого или в котловане вода, решение принимает проектировщик или инженер технадзора, а не бригада.

Котлован и траншеи: в чём разница

Под ленточный фундамент обычно копают траншеи по периметру и под внутренними несущими стенами. Под плиту, подвал или цокольный этаж — общий котлован на всю площадь дома. Под свайный или столбчатый фундамент земляных работ меньше, но точно так же важно выдержать положение и глубину. Принципы приёмки во всех случаях похожи: положение, глубина, дно, откосы, вода.

Сами земляные работы и их организация описаны в отдельном материале про земляные работы. Здесь речь именно о том, как заказчику проверить результат перед следующим этапом.

Тип фундамента	Что копают	Главное при приёмке
Ленточный	Траншеи по осям стен	Ширина, глубина, положение по осям, дно
Плита	Неглубокий котлован под всю площадь	Отметка дна, ровность, снятие растительного слоя
Подвал, цокольный этаж	Глубокий котлован	Откосы, вода, крепление стенок, отметки
Столбчатый	Отдельные ямы	Положение каждой ямы, глубина, дно

Что должно быть на руках

Для приёмки нужны проект фундамента с планом и разрезами, отчёт об инженерно-геологических изысканиях, схема разбивки осей и, желательно, результаты работы геодезиста. В проекте ищите размеры траншей или котлована, отметку дна, толщину подушки, требования к грунту основания. В геологии — какие грунты на каком уровне ожидаются и где уровень грунтовых вод. Зачем нужна геология и что в ней смотреть, подробно рассказано в материале про геологию перед фундаментом.

Если проекта фундамента нет и бригада копает «на глубину как обычно», это уже проблема. Глубина и конструкция фундамента зависят от грунтов, нагрузки и глубины промерзания, а не от привычек бригады.

Положение в плане

Первое, что проверяют, — правильно ли выкопан котлован относительно участка и осей дома. Перед земляными работами делается разбивка осей с обноской или выносом точек. После выемки грунта по обноске натягивают шнуры и проверяют, что траншеи проходят по осям, а их ширина соответствует проекту с учётом опалубки и рабочего пространства. Проверяют диагонали, чтобы убедиться, что углы прямые. О самой разбивке есть отдельный материал про разбивку осей.

Ошибка в положении на этом этапе исправляется досыпкой или докопкой, а после бетона — уже нет. Особенно важно проверить отступы от границ участка: если котлован сдвинулся к соседу, дом может нарушить требования к отступам.

Проверка положения	Как проверить	Признак проблемы
Оси по обноске	Натянуть шнуры между обносками	Траншея смещена относительно шнура
Ширина траншеи	Рулетка в нескольких местах	Уже проекта, нет места под опалубку
Диагонали	Рулетка по углам	Разница диагоналей заметная
Отступы от границ	Рулетка от межевых знаков	Меньше, чем в проекте

Глубина и отметки

Глубину проверяют не от поверхности земли, которая на участке почти всегда неровная, а от единой отметки — репера или нулевой отметки, заданной при разбивке. Нивелиром или лазерным уровнем замеряют отметку дна в нескольких точках по всей длине траншей или по сетке на дне котлована. Дно должно быть на проектной отметке с небольшими допусками, без ям и бугров.

Недобор грунта — когда выкопали меньше, чем нужно, — исправляется докопкой. Перебор — когда выкопали глубже — опаснее: разрыхлённый грунт под фундаментом даст осадку. Перебор нельзя просто засыпать вынутым грунтом. Как его компенсировать — песком с уплотнением, щебнем или бетоном — решает проектировщик или технадзор.

Дно котлована и грунт основания

Самое важное — на что ляжет фундамент. На дне должен быть ненарушенный природный грунт, который соответствует геологии. Растительный слой, насыпной грунт, мусор, корни, торф должны быть удалены полностью. Если при копке обнаружился грунт, которого нет в геологии, — например, слой торфа, насыпь, линза глины в песке или водонасыщенный плывун, — работы останавливают и вызывают проектировщика.

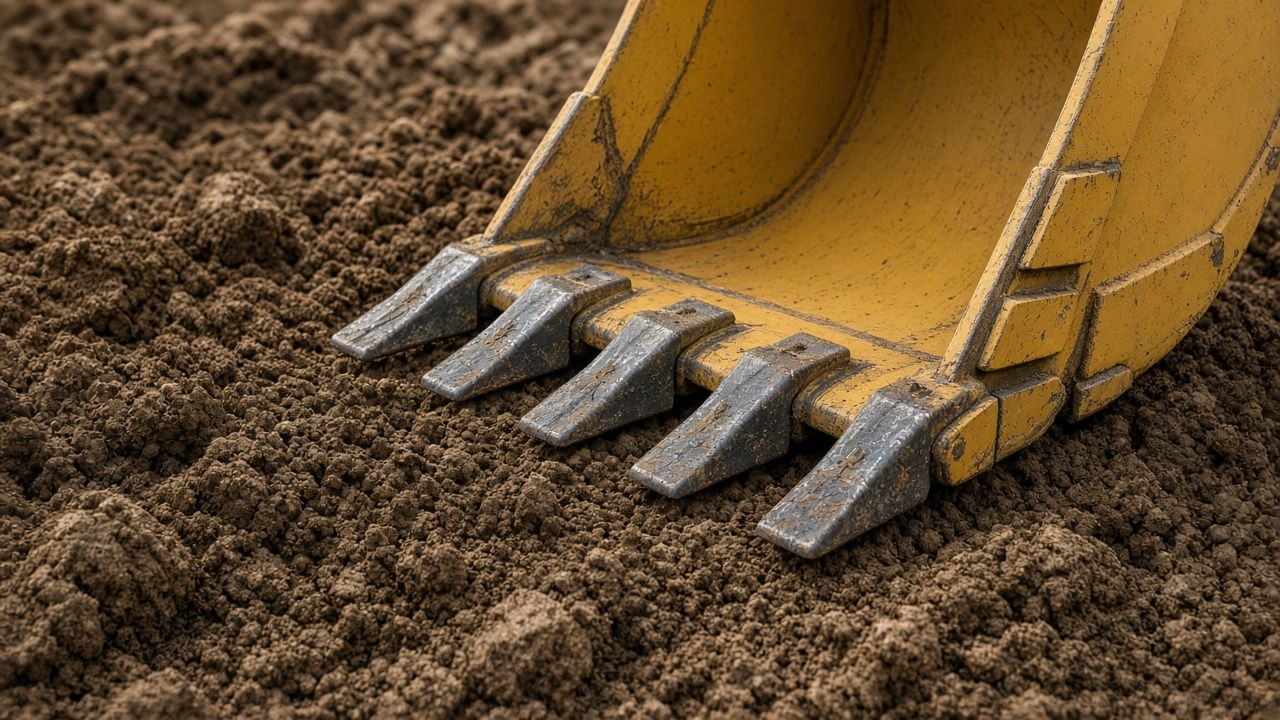

Дно не должно быть разрыхлено ковшом. Зубья ковша оставляют рыхлый слой, поэтому последние сантиметры часто дорабатывают вручную или зачищают ковшом без зубьев. Глинистый грунт на дне особенно чувствителен: если на него встать в дождь, он размокает и теряет несущую способность. На фото ниже — типичная куча вынутой глины; если такая глина на дне превратилась в жидкую кашу, её нужно убрать до плотного слоя.

Состояние дна	Что делать	Кто решает
Ненарушенный грунт по геологии	Можно переходить к подушке	Заказчик фиксирует в акте
Рыхлый слой после ковша	Зачистить вручную до плотного грунта	Бригада, контроль заказчика
Перебор по глубине	Компенсация по решению специалиста	Проектировщик, технадзор
Вода на дне	Откачать, понять причину, решить с водоотведением	Проектировщик, технадзор
Размокшая глина	Убрать до плотного слоя	Технадзор
Промороженный грунт	Не бетонировать, решение специалиста	Проектировщик
Неожиданный грунт: торф, насыпь	Остановить работы	Проектировщик

Вода в котловане

Вода в котловане бывает от дождя, таяния снега или грунтовых вод. Дождевую воду откачивают, но дно после неё часто приходится зачищать. Если вода поступает снизу или из стенок, это грунтовые воды, и их уровень мог быть выше, чем в отчёте, из-за сезона. Работать в воде нельзя: бетон и подушка не будут работать как надо. Решение — водопонижение, дренаж, изменение конструкции — принимает проектировщик. Заказчику важно не соглашаться на «зальём, бетон воду вытеснит».

Откосы и стенки

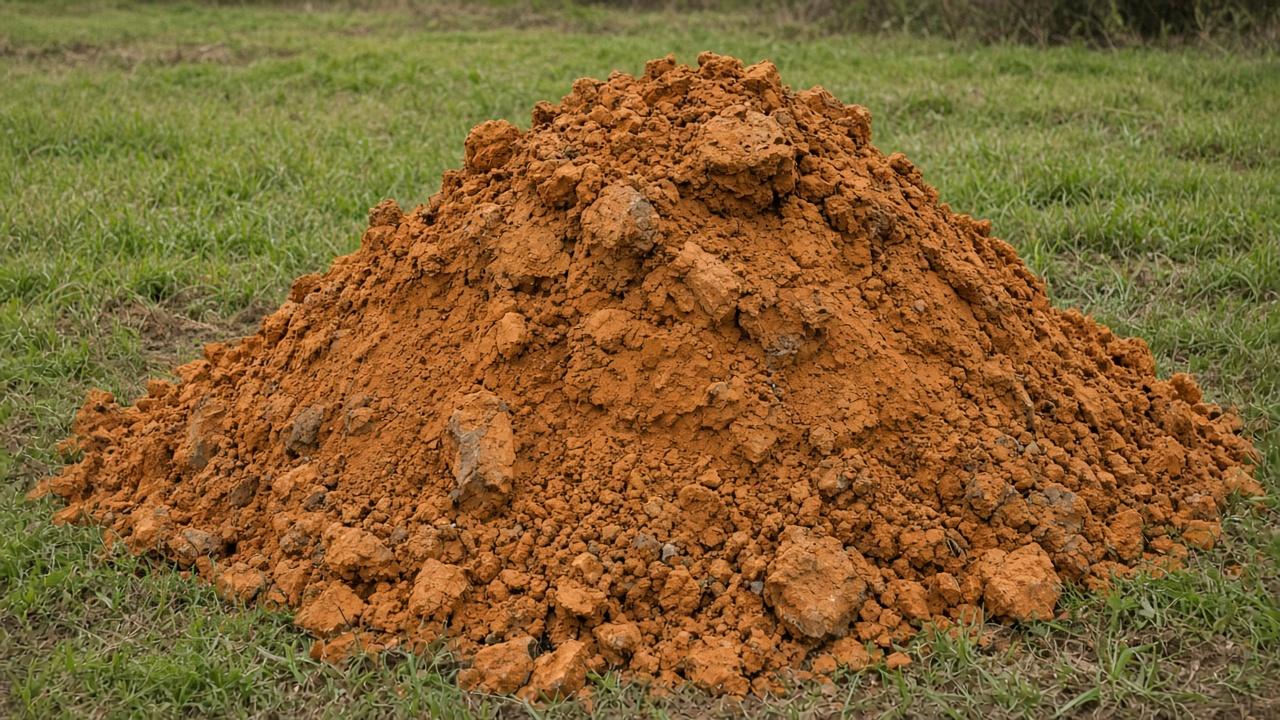

Стенки глубокого котлована должны быть устойчивыми: с откосами, крутизна которых зависит от грунта, или с креплением. Осыпающиеся стенки опасны для людей, которые работают внутри, и засыпают дно грунтом. Вынутый грунт не складывают на самом краю котлована: он нагружает стенку и может вызвать обрушение. Тяжёлая техника тоже не должна подъезжать вплотную к краю. Если вы видите, что стенка трескается, отслаивается или осыпается, работы внутри нужно прекратить до решения технадзора.

Подушка

После приёмки дна обычно устраивают песчаную или песчано-щебёночную подушку и, по проекту, бетонную подготовку. Подушку засыпают слоями с уплотнением каждого слоя. Толщина слоя, материал и степень уплотнения указаны в проекте. Подушку из глины, строительного мусора или вынутого из котлована грунта не делают. О том, какие песок и щебень применяют под фундамент, будет отдельный материал; при приёмке важно, чтобы материал был тот, что указан в проекте, и чтобы его уплотняли, а не просто разравнивали.

Проверка подушки	Как проверить	Что считать проблемой
Материал	Сверить с проектом и накладными	Глина, мусор, вынутый грунт вместо песка или щебня
Толщина	Замеры по отметкам	Тоньше, чем в проекте
Послойное уплотнение	Наблюдать за работой виброплиты	Засыпали всю толщину сразу и только разровняли
Ровность	Нивелир, правило	Ямы и бугры

Геодезия

На ответственных объектах после выемки грунта геодезист делает исполнительную съёмку: фиксирует положение и отметки котлована. Это документ, который подтверждает, что работы выполнены по проекту, и может понадобиться при спорах. Для небольшого частного дома часто ограничиваются замерами нивелиром и рулеткой силами технадзора, но если котлован глубокий или участок сложный, исполнительная съёмка оправдана.

Акт приёмки

Приёмку котлована оформляют актом освидетельствования скрытых работ: в нём указывают, что выполнено, размеры, отметки, состояние дна, соответствие проекту, замечания. К акту прикладывают фотографии с рулеткой или рейкой и общие планы. Если есть замечания, их устраняют до подписания акта. Подробнее о том, как оформлять такие акты, — в материале про акт скрытых работ.

Не подписывайте акт задним числом, после того как подушка уже засыпана: в этом случае вы подтверждаете то, чего не видели. Договоритесь с бригадой заранее, что следующий этап начинается только после приёмки котлована.

Погода и сезон

Котлован не стоит оставлять открытым надолго. Дождь размывает стенки и размачивает дно, мороз промораживает грунт основания. Если работы остановились, котлован защищают от воды, а перед продолжением снова проверяют дно. Зимой бетонировать по промороженному основанию нельзя — это одна из частых причин неравномерной осадки. Работы на холоде требуют отдельных решений, которые принимает проектировщик.

Безопасность на котловане

Заказчику, который приезжает на приёмку, тоже нужно соблюдать осторожность: не подходить к краю глубокого котлована, не спускаться в него без лестницы и без разрешения бригады, держаться подальше от работающей техники. Дети и животные не должны иметь доступа к открытому котловану: его ограждают. Если котлован остаётся открытым на ночь, края лучше обозначить.

Сколько времени занимает приёмка

Приёмка небольшого котлована под ленту или плиту при наличии нивелира и проекта занимает около часа-двух. Это немного по сравнению с последствиями ошибки. Лучше договориться, что бригада сообщит о готовности заранее, чтобы вы или технадзор успели приехать, и техника не простаивала.

Инструмент для приёмки

Чтобы принять котлован самостоятельно или проконтролировать работу технадзора, нужен минимальный набор: длинная рулетка, шнур, нивелир или лазерный уровень с рейкой, телефон для фото, распечатка плана фундамента и разреза. Без нивелира глубину можно оценить только приблизительно, а именно глубина и отметки дна чаще всего становятся предметом спора. Если своего инструмента нет, попросите бригаду или геодезиста выполнить замеры при вас и записать результаты в акт.

Удобно заранее подготовить простую схему с точками замеров: углы, середины длинных стен, пересечения внутренних стен с наружными. В каждой точке записывают отметку дна и ширину траншеи. Такая таблица быстро показывает, где есть перебор или недобор, и её можно приложить к акту.

Как договориться с бригадой о приёмке

Порядок приёмки лучше прописать в договоре подряда: бригада уведомляет заказчика о готовности котлована, заказчик или технадзор приезжает в оговорённое время, следующий этап начинается только после подписанного акта. Это снимает конфликты на месте, когда техника уже приехала с песком и бригада торопится. Если подрядчик сам предлагает фотоотчёт вместо выезда, это может быть удобно, но фото должны быть с рейкой и рулеткой, с понятной привязкой к осям, а не общий вид ямы.

Если на приёмке выявлены замечания, их фиксируют письменно, с понятным сроком устранения, и приезжают повторно. Не стоит соглашаться на устное «всё поправим, пока засыпаем»: после засыпки проверить уже нечего.

Что сохранить после приёмки

После подписания акта сохраните в одной папке проект фундамента, схему с точками замеров, фотографии дна и стенок, акт и, если была, исполнительную съёмку. Эти материалы пригодятся, если через несколько лет появятся трещины или осадка и нужно будет понять, на что опирается фундамент. Фотографии лучше подписать датой и местом съёмки, чтобы потом не гадать, какая это стена.

Ошибки при приёмке котлована

Частые ошибки: принимать котлован «на глаз», без замеров от единой отметки; не сравнивать грунт на дне с геологией; соглашаться засыпать перебор вынутым грунтом; разрешать бетонирование при воде в котловане; не требовать зачистки дна после ковша; оставлять котлован открытым на длительный срок; подписывать акт после того, как уже засыпана подушка; складывать грунт на краю котлована.

Когда звать специалиста

Инженера технадзора стоит позвать на приёмку котлована в любом случае, если у вас нет опыта и инструмента. Обязательно зовите проектировщика, если грунт на дне отличается от геологии, если в котловане грунтовая вода, если есть перебор глубины, если дно размокло или промёрзло, если стенки котлована неустойчивы. Изменения конструкции фундамента, решения по водопонижению и укреплению стенок принимают только специалисты.

FAQ

Можно ли засыпать перебор грунтом, который вынули из котлована?
Нет. Вынутый грунт рыхлый и даст осадку. Способ компенсации перебора выбирает проектировщик или технадзор.

От чего мерить глубину котлована?
От единой отметки, заданной при разбивке, а не от поверхности земли, которая на участке неровная.

Что делать, если в котловане появилась вода?
Остановить работы, откачать воду и выяснить её источник. Если это грунтовые воды, решение по водопонижению и конструкции принимает проектировщик.

Нужно ли подписывать акт на котлован?
Да, это скрытые работы. Акт с фото и замерами подписывают до засыпки подушки.

Можно ли бетонировать по промёрзшему дну?
Нет, промороженный грунт после оттаивания даёт осадку. Решение о том, как продолжать работы в холод, принимает специалист.

Коротко

Котлован принимают до подушки и опалубки: положение по осям, ширина, диагонали, глубина от единой отметки, состояние дна и соответствие грунта геологии, отсутствие перебора и воды, устойчивость откосов. Результат оформляют актом скрытых работ с фото. Неожиданный грунт, вода, перебор и мороз — повод остановить работы и позвать проектировщика или технадзор.
