Приёмка утеплённой шведской плиты: что проверить заказчику на каждом этапе

Проблема: заказчик выбрал утеплённую шведскую плиту под дом, бригада начала работы, и через несколько дней всё закрыто бетоном. Хозяин не понимает, что и когда нужно было проверить, как убедиться, что под плитой правильный утеплитель, трубы канализации стоят на месте, а арматура не лежит на земле. Исправить ошибки после бетонирования почти невозможно.

Короткий ответ: УШП принимают поэтапно, а не по готовому результату. Проверяют геологию и проект, разбивку осей, подготовку основания и подушки, дренаж, укладку утеплителя и L-блоков, выводы коммуникаций, армирование с защитным слоем, трубы тёплого пола и их опрессовку, бетонирование и уход за бетоном. Каждый скрытый этап фиксируют фото и актом до того, как бригада закрыла его следующим слоем.

Что такое УШП и почему её принимают поэтапно

Утеплённая шведская плита — это мелкозаглублённая монолитная плита на слое утеплителя, по периметру которой стоят утеплённые опалубочные элементы. Внутри плиты часто прокладывают трубы водяного тёплого пола, а все выводы канализации, воды и электрики закладывают до бетонирования. Почти всё, что определяет качество УШП, скрыто: подушка, утеплитель, трубы, арматура. Поэтому принимать её только по ровной поверхности бетона бессмысленно.

Если дом будет из бруса или бревна, особенности опирания сруба на плиту разобраны в материале сруб на УШП. Здесь речь о самой плите и о том, что заказчик может и должен проверить.

Перед началом работ: проект и геология

Работы начинают с документов. У подрядчика должен быть проект плиты или хотя бы рабочие чертежи: размеры, толщина подушки и утеплителя, схема армирования, расположение выводов коммуникаций и контуров тёплого пола. Проект делают с учётом грунтов, поэтому до начала работ нужны данные о геологии участка — почему без них нельзя, рассказано в статье геология перед фундаментом.

Заказчик сверяет, что в проекте учтены будущие стены, перегородки, печь или камин, лестница, санузлы и кухня. Перенести вывод канализации после бетонирования сложно и дорого, поэтому планировку окончательно согласуют до начала работ.

Документ	Зачем он нужен	Что проверить
Проект плиты	Размеры, слои, армирование	Соответствие дому и планировке
Данные геологии	Расчёт подушки и утеплителя	Есть ли отчёт по участку
Схема коммуникаций	Места выводов	Совпадение с планировкой
Схема тёплого пола	Контуры и шаг труб	Согласование с монтажником отопления

Разбивка и снятие грунта

Сначала выносят оси плиты на участке. Заказчик проверяет, что плита стоит там, где запланировано, с правильными отступами от границ участка и других построек. Диагонали прямоугольника должны совпадать — это простой способ убедиться, что углы прямые. Затем снимают плодородный слой. Растительный грунт под плитой оставлять нельзя: он даёт осадку и гниёт.

Котлован должен иметь ровное дно, без луж и рыхлого грунта. Если в котловане стоит вода или грунт оказался не таким, как в отчёте геологии, работы приостанавливают и обсуждают решение с проектировщиком.

Геотекстиль, подушка и уплотнение

На дно укладывают геотекстиль, затем отсыпают песчаную или песчано-гравийную подушку слоями и уплотняют каждый слой виброплитой. Заказчику важно увидеть, что уплотнение действительно проводили послойно, а не засыпали весь песок разом и прошли один раз. Поверхность подушки выравнивают по уровню: перепады потом придётся компенсировать утеплителем или бетоном.

По периметру часто устраивают дренаж и прокладывают трубы в дренажном слое. Их уклон, обсыпка и выводы в колодец проверяют до засыпки. Подушка должна быть ровной, плотной и сухой на момент укладки утеплителя.

Коммуникации в плите

До укладки утеплителя или одновременно с ней прокладывают трубы канализации, ввод воды, гильзы для электрического кабеля. Это один из самых важных моментов приёмки. Заказчик сверяет расположение каждого вывода с планом: унитаз, душ, ванна, кухонная мойка, стиральная машина, ввод воды и кабеля. Выводы канализации должны иметь уклон, трубы — уложены на подушку без провисов, отверстия заглушены, чтобы туда не попал бетон.

Ввод воды и кабеля делают в гильзах, утеплённых так, чтобы зимой они не промерзали. Если планируется скважина или центральный водопровод, место ввода согласуют заранее.

Утеплитель и L-блоки

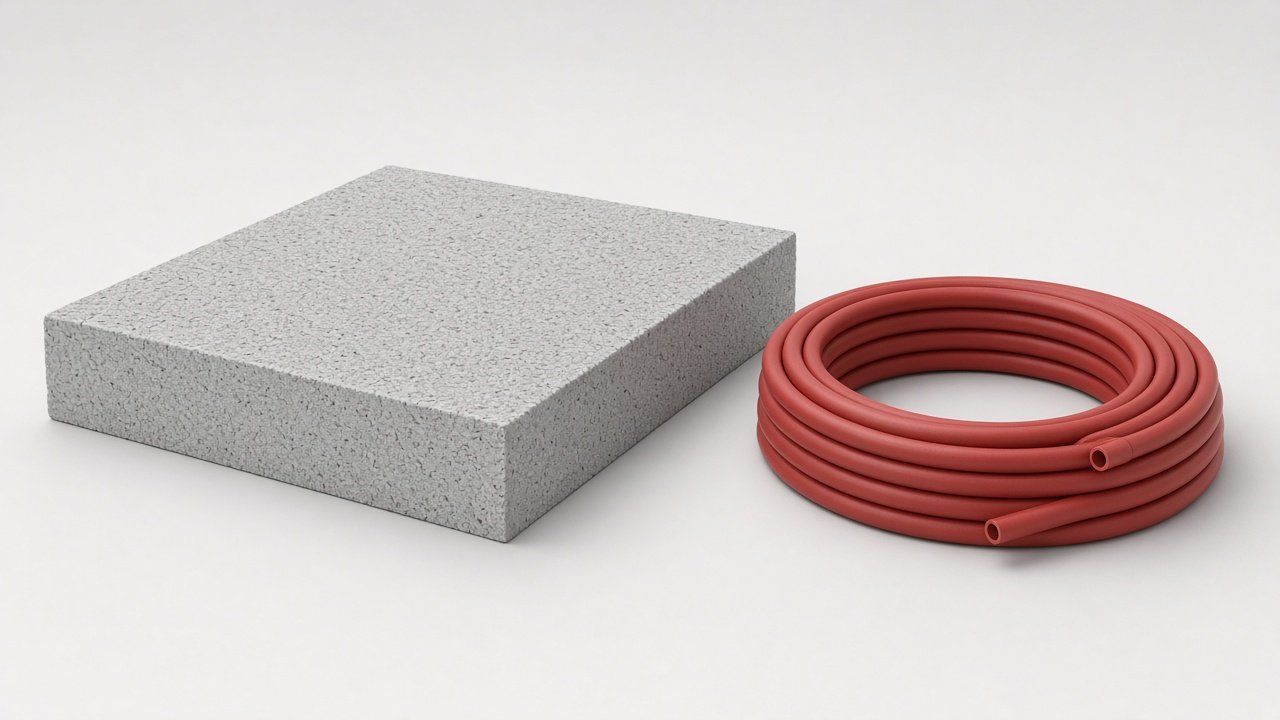

Утеплитель — экструдированный пенополистирол нужной толщины — укладывают с перевязкой швов, плотно, без щелей. По периметру устанавливают L-образные элементы из того же материала, которые служат несъёмной опалубкой и утеплением торцов. Заказчик проверяет, что используется тот утеплитель, который указан в проекте, что плиты не треснули и не просели, что стыки плотные, а L-блоки закреплены и выставлены по уровню.

Что проверить	Как	Что насторожит
Марка и толщина утеплителя	По упаковке и документам	Замена без согласования
Стыки плит	Осмотр	Щели, не перевязанные швы
L-блоки по периметру	Уровень и крепление	Перекос, слабое крепление
Поверхность подушки	Нет провалов под утеплителем	Плиты качаются
Выводы коммуникаций	Сверка с планом	Сдвиг выводов, нет заглушек

Армирование и защитный слой

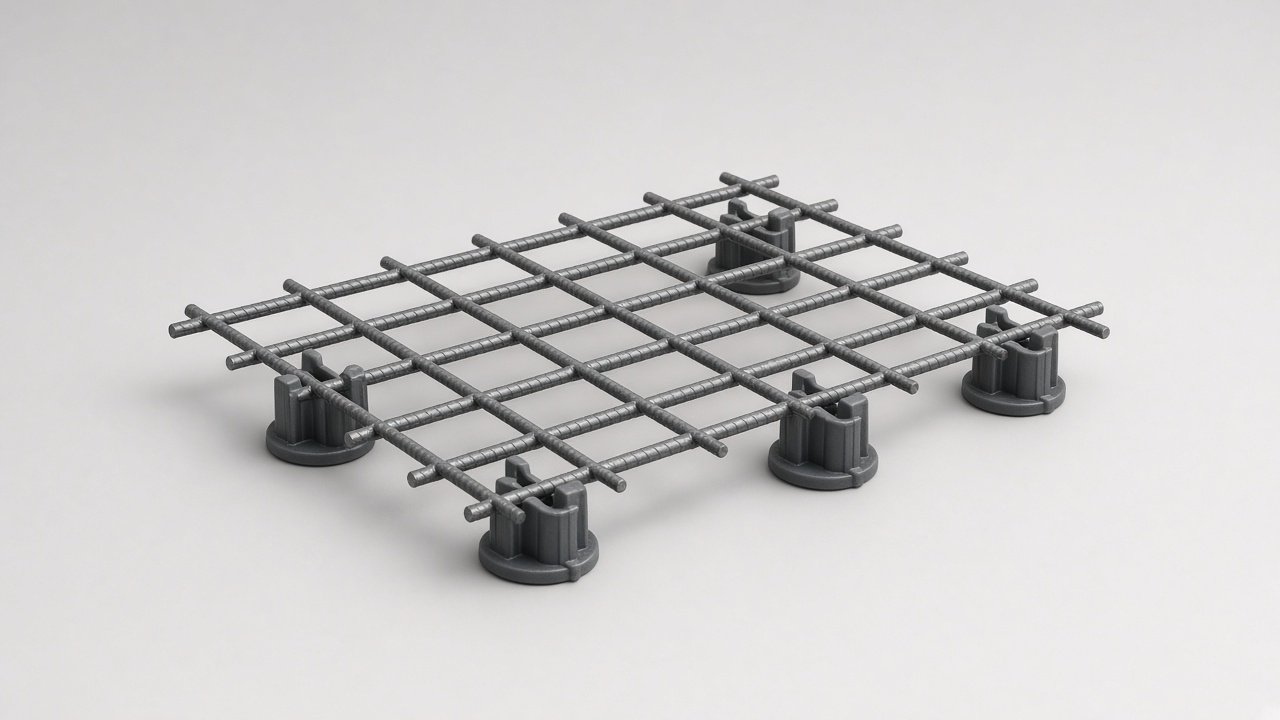

Поверх утеплителя кладут нижнюю и верхнюю сетку арматуры или одну сетку, в зависимости от проекта, а по периметру — усиленное армирование ребра. Арматура не должна лежать прямо на утеплителе: её поднимают на пластиковые фиксаторы, чтобы получился защитный слой бетона. Заказчик смотрит на диаметр и шаг стержней, нахлёст, вязку в узлах, наличие фиксаторов и отсутствие ржавчины, отслаивающейся чешуёй.

Армирование — классическая скрытая работа. Её фотографируют со всех сторон и подписывают акт скрытых работ до бетонирования. Если в проекте указана одна арматура, а на объекте лежит другая, вопрос решают до заливки, а не после.

Трубы тёплого пола: задача заказчика

Если в плиту закладывают водяной тёплый пол, трубы крепят к арматуре по схеме с заданным шагом. Монтаж и опрессовку выполняет специалист по отоплению. Задача заказчика — убедиться, что схема контуров согласована, трубы целы, без заломов, концы выведены к месту коллектора, а опрессовка проведена до бетонирования и трубы остаются под давлением во время заливки. Акт опрессовки — обязательный документ этого этапа.

Бетонирование

Бетон для плиты заказывают той марки, которая указана в проекте, и принимают по документам на каждую машину. Заливку ведут без длительных перерывов, бетон уплотняют вибратором, поверхность выравнивают. Заказчику полезно присутствовать в день заливки или попросить технадзор: важно, чтобы не добавляли воду в бетон «для удобства», чтобы трубы не повредили, а арматура не сползла с фиксаторов.

Момент	Что проконтролировать
Документы на бетон	Марка и класс по проекту
Подача и укладка	Без долгих перерывов
Уплотнение	Работа вибратора
Трубы тёплого пола	Под давлением во время заливки

Уход за бетоном

После заливки бетон должен набирать прочность во влажном состоянии. Летом поверхность укрывают плёнкой и увлажняют, чтобы бетон не пересох и не потрескался. В холодную погоду нужен прогрев или укрытие по технологии, которую выбирает бригада. Нагружать плиту стенами начинают только после того, как бетон набрал достаточную прочность. Сроки зависят от температуры и марки бетона; их назначает проектировщик или технолог, а не заказчик на глаз.

Проверка готовой плиты

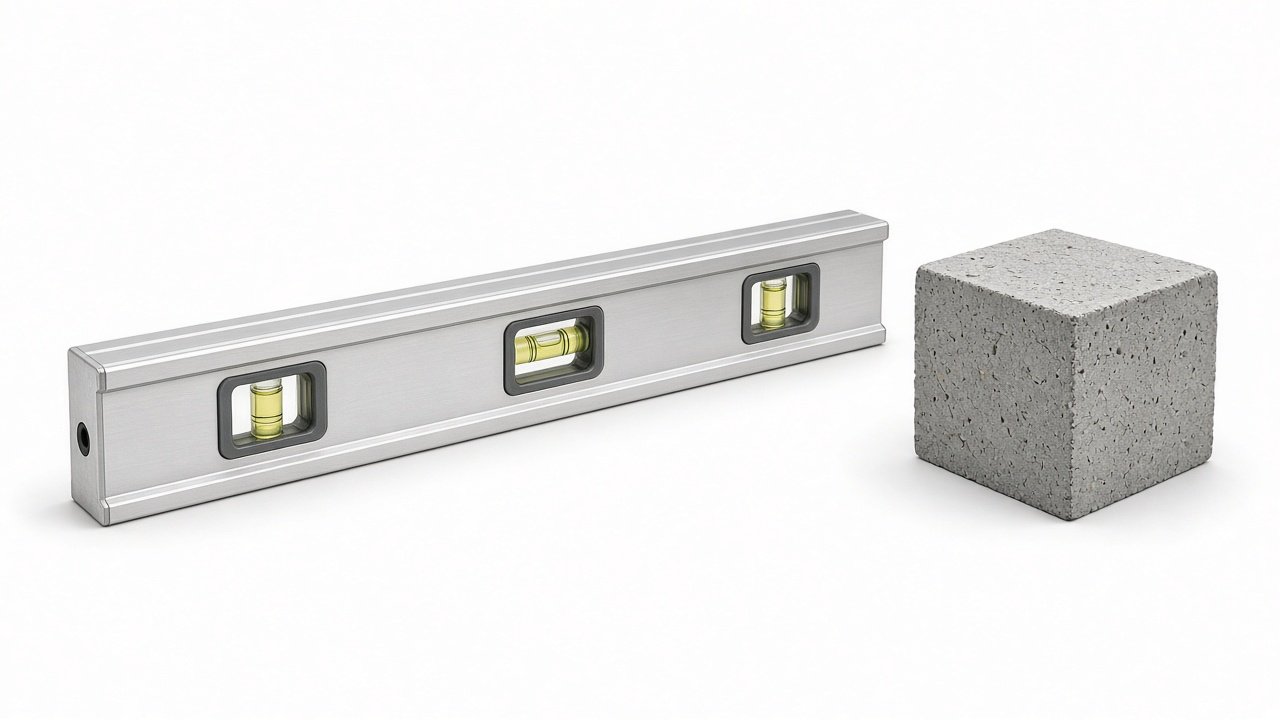

После набора прочности проверяют горизонтальность поверхности длинным правилом и уровнем, отсутствие крупных трещин, раковин и сколов по краям. Сверяют фактические размеры плиты с проектом и расположение выводов коммуникаций. Небольшие усадочные волосяные трещины на поверхности бывают, но широкие трещины, провалы и неровности нужно показать проектировщику или технадзору.

Отмостка и защита торцов

Утеплённая отмостка по периметру — часть системы УШП. Она защищает грунт под краем плиты от промерзания. Заказчик проверяет, что отмостку выполнили по проекту: утеплитель под ней, уклон от дома, отвод воды с кровли. Торцы плиты над землёй защищают от солнца и механических повреждений облицовкой или штукатуркой, иначе пенополистирол разрушается.

Документы, которые нужно получить

По итогам работ заказчик получает исполнительные документы: акты скрытых работ на подушку, утеплитель, коммуникации, армирование, акт опрессовки труб тёплого пола, документы на бетон, фотографии каждого этапа, исполнительную схему выводов коммуникаций. Образец итогового документа есть в материале акт приёмки фундамента. Эти документы понадобятся при строительстве стен, ремонте и продаже дома.

Как организовать контроль

Проще всего договориться с подрядчиком о графике контрольных точек: перед укладкой утеплителя, перед армированием, перед бетонированием, после набора прочности. На каждой точке бригада ждёт осмотра и подписи. Если у заказчика нет времени или опыта, имеет смысл пригласить независимого специалиста — о его роли рассказано в статье технадзор при строительстве.

Сезон и погода

Утеплённую шведскую плиту удобнее всего делать в тёплый сезон, когда грунт не промёрз и бетон спокойно набирает прочность. Весной на многих участках высокий уровень грунтовых вод, котлован может заполняться водой, а уплотнить мокрую подушку сложнее. Осенью важно успеть забетонировать до заморозков и укрыть плиту. Зимнее бетонирование возможно, но требует прогрева и опыта; если подрядчик предлагает работать зимой, уточните, как именно он будет обеспечивать набор прочности и кто за это отвечает.

Перед заливкой смотрят прогноз: сильный дождь во время бетонирования размывает поверхность, а жара без укрытия приводит к пересыханию и трещинам. Перенести заливку на день-два обычно дешевле, чем исправлять последствия.

Как хранить материалы на участке

Утеплитель хранят в упаковке, на ровном основании, защищённым от солнца и ветра: лёгкие плиты легко разносит по участку, а ультрафиолет разрушает поверхность. Арматуру складируют на подкладках, а не на земле, чтобы она не покрылась толстым слоем ржавчины и грязи. Трубы канализации и тёплого пола держат в тени, не бросают и не ходят по ним. Заказчику стоит обратить внимание на хранение ещё до начала работ: это хороший показатель аккуратности бригады.

Связь плиты с будущими работами

Плита — основание для всего дома, поэтому её параметры нужно согласовать с теми, кто будет строить стены, делать кровлю, отопление и внутренние инженерные системы. Строители стен должны знать точные размеры плиты и допуски по горизонтальности. Монтажник отопления — схему контуров тёплого пола и место коллектора. Электрик — где проходят гильзы для кабеля. Сантехник — где выходят трубы канализации и воды. Лучше заранее собрать всех на короткое согласование, чем потом сверлить свежий бетон.

Кому передать данные	Что именно
Бригаде стен	Размеры и горизонтальность плиты
Монтажнику отопления	Схему контуров и акт опрессовки
Сантехнику и электрику	Исполнительную схему выводов

Вопросы подрядчику до подписания договора

До начала работ полезно задать подрядчику несколько вопросов. Сколько плит он уже сделал и можно ли посмотреть готовые объекты. Кто делает проект и учитывает ли он геологию. Какой утеплитель, арматуру и бетон он закладывает и почему. Кто монтирует трубы тёплого пола и проводит опрессовку. Как будут организованы контрольные точки и подписание актов скрытых работ. Что входит в цену, а что оплачивается отдельно: дренаж, отмостка, вывоз грунта, коммуникации. Какую гарантию он даёт на плиту и что считается гарантийным случаем.

Ответы записывают в договор или приложение к нему. Устные обещания на стройке быстро забываются, а письменные условия помогают решить спор, если что-то пойдёт не так. Хороший подрядчик не обижается на вопросы и спокойно показывает документы.

Фотофиксация этапов

Фотографии делают на каждом этапе: общий план и крупные кадры узлов. Снимают подушку перед утеплителем, стыки утеплителя, выводы коммуникаций рядом с рулеткой или правилом, армирование с фиксаторами, трубы тёплого пола, процесс заливки. Фото сохраняют в отдельную папку с датами и передают вместе с актами.

Ошибки при приёмке УШП

Типичные ошибки — позволить залить бетон без осмотра арматуры и коммуникаций; не проверить уплотнение подушки; согласиться на замену утеплителя без пересчёта; не получить акт опрессовки труб; не уложить трубы канализации с уклоном; разрешить нагружать плиту стенами до набора прочности; забыть про утеплённую отмостку. Почти все эти ошибки после бетонирования исправляются только частичным разрушением плиты.

Когда звать специалиста

Проектировщика или технадзор зовут, если грунт на участке отличается от данных геологии, в котловане стоит вода, подрядчик предлагает изменить толщину утеплителя, арматуру или марку бетона, на готовой плите появились широкие трещины или провалы. Трубы тёплого пола монтирует и опрессовывает специалист по отоплению, электрические вводы — электрик. Конструктивные решения принимает проектировщик.

FAQ

Можно ли принять УШП после заливки?
Только частично. Подушку, утеплитель, трубы и армирование нужно проверять до бетонирования.

Зачем фиксаторы под арматурой?
Они создают защитный слой бетона, без которого арматура ржавеет и плита теряет прочность.

Нужна ли опрессовка труб тёплого пола до заливки?
Да, трубы опрессовывают до бетонирования и держат под давлением во время заливки.

Когда можно ставить стены на плиту?
Когда бетон наберёт достаточную прочность; срок определяет проектировщик с учётом температуры.

Какие документы получить после работ?
Акты скрытых работ, акт опрессовки, документы на бетон, фото этапов и схему выводов.

Коротко

УШП принимают по этапам: проект и геология, разбивка, подушка, коммуникации, утеплитель, армирование, трубы тёплого пола, бетонирование и уход за бетоном. Каждый скрытый слой фиксируют фото и актом до следующего этапа. Конструктивные вопросы решает проектировщик, трубы и опрессовку — специалист по отоплению.
