Приёмка монолитной плиты фундамента: что проверить заказчику

Проблема: подрядчик залил монолитную плиту под дом и предлагает подписать акт и переходить к стенам. Заказчик видит ровную серую поверхность, но не понимает, что внутри: правильно ли подготовлено основание, сколько арматуры, как заливали и ухаживали за бетоном. Ошибки в плите потом исправлять очень трудно.

Короткий ответ: монолитную плиту принимают поэтапно, а не только в конце. Сначала проверяют основание и подушку, затем гидроизоляцию и утепление, если они есть в проекте, потом армирование до заливки, ход бетонирования, уход за бетоном и готовую плиту. На каждом этапе нужны фотографии, акты скрытых работ и документы на бетон. Конструктивные решения и спорные вопросы оценивает инженер или технадзор, а не заказчик на глаз.

Почему плиту принимают по этапам

Монолитная плита — конструкция, в которой почти всё важное скрыто. После заливки уже не увидеть, какой толщины подушка, как уплотнён песок, где лежит арматура и есть ли у неё защитный слой бетона. Если проверить плиту только в конце, заказчик подписывает акт на то, что фактически не видел. Поэтому каждый скрытый этап фиксируют до того, как его закроет следующий слой.

Поэтапная приёмка дисциплинирует и подрядчика: он знает, что перед заливкой будет проверка, и не станет экономить на арматуре или пропускать уплотнение. Удобно заранее договориться о точках контроля и записать их в договор или график работ.

Этап	Что скрывается	Когда проверять
Разработка котлована	Грунт основания	До засыпки подушки
Подушка	Толщина и уплотнение	До гидроизоляции
Гидроизоляция и утепление	Стыки, целостность	До армирования
Армирование	Диаметр, шаг, защитный слой	До заливки
Бетонирование	Марка бетона, уплотнение	Во время заливки

Основание и подушка

Перед устройством плиты снимают растительный слой и грунт до отметки по проекту. Дно котлована должно быть ровным, без воды, мусора и рыхлого насыпного грунта. Если в котловане стоит вода или грунт оказался не таким, как в изысканиях, работы останавливают и консультируются с проектировщиком. Какие данные дают изыскания и зачем они нужны, описано в статье геология перед фундаментом.

Подушку из песка или щебня отсыпают слоями и уплотняют каждый слой. Заказчику стоит увидеть процесс: работает ли виброплита, не засыпают ли всю толщу за один раз, поливают ли песок для лучшего уплотнения, если это предусмотрено технологией. Толщину подушки проверяют рулеткой в нескольких местах, а ровность — правилом или нивелиром.

Гидроизоляция и утепление

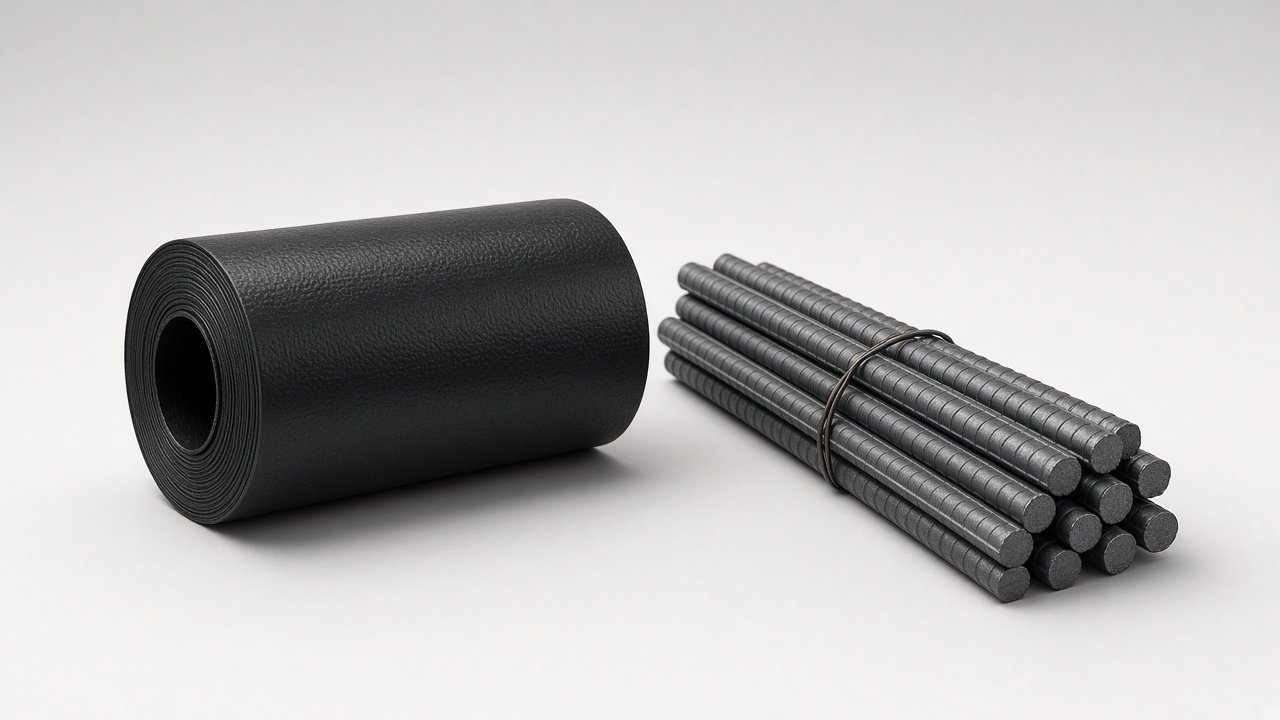

Если проектом предусмотрены подбетонка, гидроизоляционная мембрана и утеплитель под плитой, каждый слой тоже проверяют. Мембрану укладывают с нахлёстом, без проколов и разрывов, с заведением на края. Плиты утеплителя должны лежать плотно, без щелей и ступенек. Повреждённые участки исправляют до армирования: потом это сделать уже нельзя.

Заказчику полезно сфотографировать каждый слой целиком и крупным планом стыки. Эти фото потом пригодятся, если появится сырость в доме или холодный пол, и нужно будет разбираться в причине.

Армирование до заливки

Самый важный момент приёмки — проверка арматурного каркаса перед бетонированием. Сверяют с проектом диаметр стержней, шаг сетки, количество сеток, перехлёсты, усиление под несущими стенами и в углах. Каркас должен стоять на фиксаторах, а не лежать на утеплителе или подушке: иначе нижняя арматура окажется без защитного слоя бетона и начнёт ржаветь.

Проверяют, что арматура чистая, без отслаивающейся ржавчины, грязи и масла. Вязка должна быть прочной: каркас не должен смещаться, когда по нему ходят. Закладные под коммуникации — гильзы для ввода воды, канализации, кабеля — ставят до заливки по схеме. Пропущенный ввод потом приходится сверлить в готовой плите.

Что проверить	Как	Если не так
Диаметр стержней	Сравнить с проектом, штангенциркуль	Остановить работы, заменить
Шаг сетки	Рулетка в нескольких местах	Доармировать
Защитный слой	Фиксаторы снизу и по краям	Установить фиксаторы
Перехлёсты	Длина по проекту	Переделать стыки
Гильзы и закладные	Схема коммуникаций	Установить до заливки

Акт скрытых работ

Армирование, подушку, гидроизоляцию оформляют актами скрытых работ. В акте указывают, что сделано, по какому проекту, какие материалы применены, кто проверил. К акту прикладывают фотографии. Заказчик подписывает акт только после осмотра. Как составить такой документ, рассказано в материале акт скрытых работ.

Если заказчик не может присутствовать, разумно пригласить технадзор: инженер проверит каркас и подушку по проекту и даст письменное заключение. Подробнее о его роли — в статье технадзор при строительстве.

Бетонирование

Бетон для плиты обычно заказывают на заводе. Заказчик проверяет, что марка и класс бетона в накладной совпадают с проектом, и сохраняет накладные на каждую машину. Желательно, чтобы плиту заливали за один раз, без долгих перерывов: холодные швы снижают прочность. Если перерыв неизбежен, место и способ устройства шва согласуют с проектировщиком.

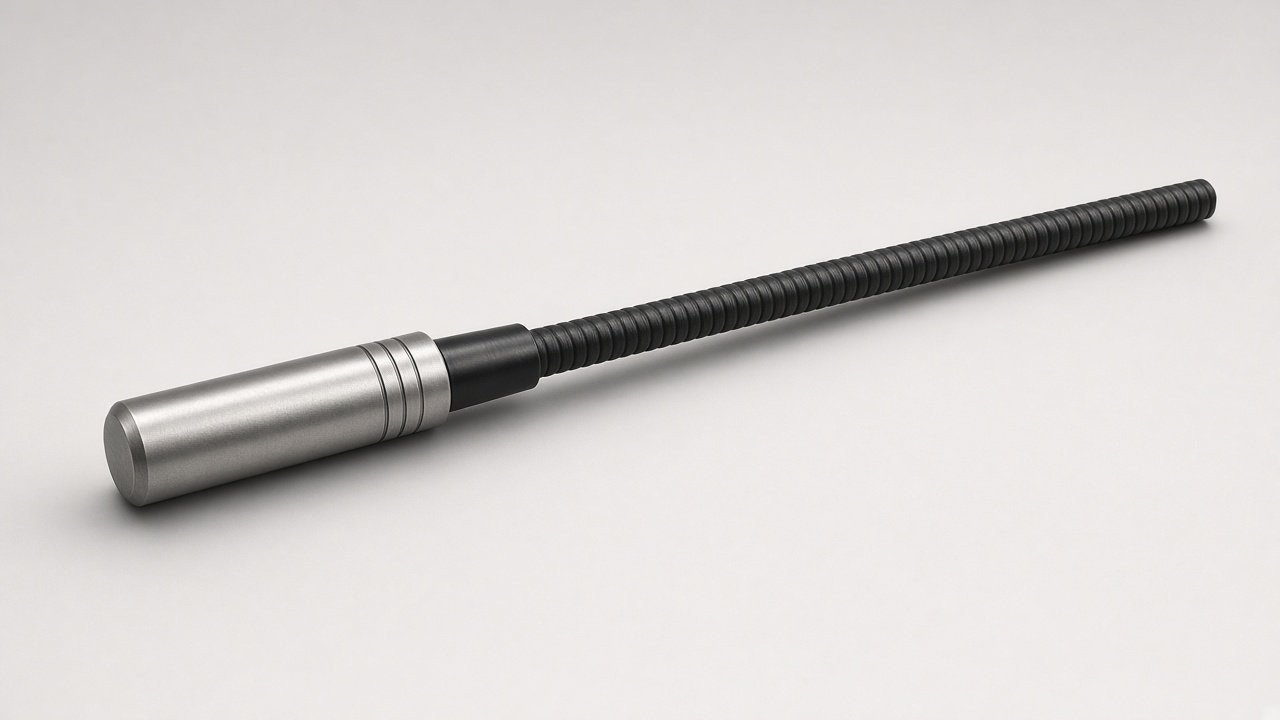

Бетон уплотняют глубинным вибратором. Без вибрирования внутри остаются пустоты, особенно около арматуры. Нельзя добавлять воду в бетон на площадке, чтобы он легче растекался: это снижает прочность. Если бетон приходит слишком густым, вопрос решают с заводом, а не водой из шланга.

Уход за бетоном

После заливки бетон набирает прочность. В жару его укрывают и увлажняют, чтобы поверхность не пересыхала и не трескалась. В холод — укрывают и прогревают по технологии, согласованной заранее. Нагружать плиту и начинать стены можно только после набора прочности, срок которого зависит от бетона и погоды и определяется проектом или технологом.

Заказчик может проверить, что уход действительно ведётся: плёнка или укрывной материал на месте, поверхность влажная в жару, нет следов замерзания зимой. Пропущенный уход — одна из частых причин сетки трещин на поверхности.

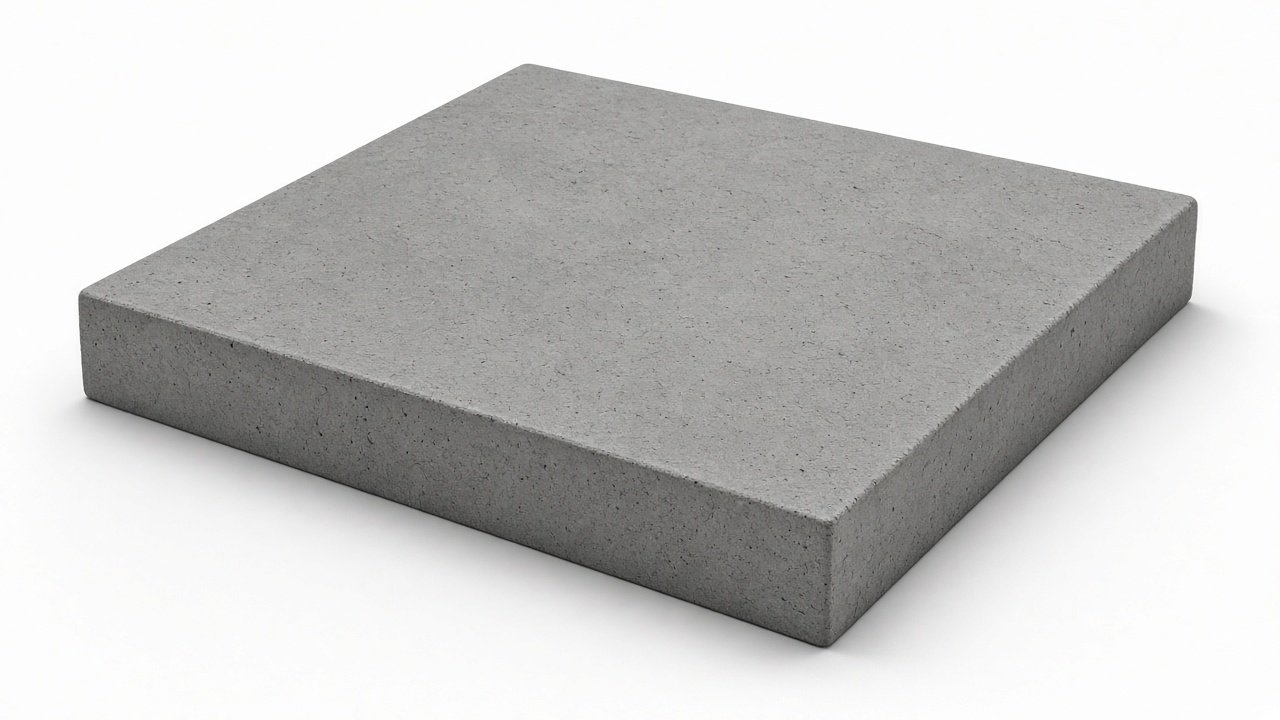

Приёмка готовой плиты

Готовую плиту осматривают целиком. Поверхность должна быть ровной, без раковин, оголённой арматуры, глубоких трещин. Геометрию проверяют: размеры по осям, диагонали, горизонтальность нивелиром. Отклонения сравнивают с допусками из проекта или договора. Гильзы и выпуски должны быть на своих местах.

Мелкие усадочные волосяные трещины на поверхности бывают, но широкие, сквозные или растущие трещины — повод для экспертизы. Раковины и участки с оголённой арматурой ремонтируют по технологии, согласованной с инженером.

Дефект	Возможная причина	Что делать
Сетка мелких трещин	Пересыхание поверхности	Зафиксировать, спросить инженера
Раковины, пустоты	Плохое вибрирование	Ремонт по технологии
Оголённая арматура	Нет защитного слоя	Экспертиза, ремонт
Перекос, неровность	Ошибки разметки	Замеры, решение инженера

Документы по плите

По итогам приёмки у заказчика должны быть проект или рабочие чертежи плиты, акты скрытых работ, накладные и паспорта на бетон, сертификаты на арматуру и гидроизоляцию, фотографии этапов и итоговый акт приёмки фундамента. Об итоговом документе подробнее в статье акт приёмки фундамента.

Документы хранят вместе с документацией на дом. Они понадобятся при продаже, при возникновении трещин и при спорах с подрядчиком о гарантии.

Как вести фотоотчёт

Фото лучше делать по одной схеме: общий план, затем крупные планы с рулеткой для масштаба. Подушку снимают с отметкой толщины, каркас — с видимым шагом сетки и фиксаторами, гидроизоляцию — со стыками. Хорошо, если на фото видны соседние ориентиры: так потом понятно, к какой части плиты относится снимок.

Снимки сохраняют в отдельной папке по датам и подписывают этап, например «подушка, северная сторона» или «каркас, угол у входа». Через несколько лет такие подписи помогут быстро найти нужное фото при ремонте или продаже дома. Снимки хранят, а копию отправляют подрядчику в рабочий чат: так у обеих сторон одинаковые данные. Если в момент заливки заказчика нет, просят подрядчика снимать процесс и прислать фото каждой машины с накладной.

Договорённости с подрядчиком до начала работ

Порядок приёмки удобнее согласовать заранее. В договоре или приложении к нему записывают, какие этапы считаются скрытыми, за сколько подрядчик предупреждает о готовности к проверке, кто подписывает акты со стороны заказчика, что делать при выявлении отклонений. Если в договоре есть условие, что заливка без подписанного акта на армирование не начинается, спорных ситуаций становится заметно меньше.

Также обсуждают, кто заказывает бетон и отвечает за его качество, кто организует уход за плитой и в каком объёме, как поступают при неблагоприятной погоде. Эти вопросы проще решить на старте, чем в день заливки, когда миксер уже стоит у ворот.

Если заливка выпала на холода

Бетонирование в холодное время возможно, но требует специальных мер: противоморозных добавок, укрытия, прогрева. Эти меры подрядчик должен описать заранее и согласовать. Заказчику важно убедиться, что бетон заказан с учётом погоды, а после заливки плиту действительно укрывают и прогревают. Бетон, замёрзший до набора прочности, может разрушаться слоями. Если есть сомнения, решение о переносе заливки или о мерах по прогреву принимают вместе с инженером.

Что делать при сомнениях

Если по фото и документам заказчик видит несоответствие проекту, он письменно сообщает подрядчику и просит устранить до следующего этапа. Если подрядчик не согласен, приглашают независимого инженера. Для готовой плиты существуют методы неразрушающего контроля прочности бетона и положения арматуры, а при необходимости — отбор образцов. Такие проверки выполняет специализированная лаборатория, а по их результатам инженер решает, нужен ли ремонт или усиление и кто за него отвечает.

Плита с подогревом пола или коммуникациями внутри

Иногда в плиту закладывают трубы тёплого пола, водопровода или канализации. В этом случае приёмка перед заливкой становится ещё важнее. Трубы должны лежать по схеме, быть надёжно закреплены к арматуре, без перегибов и повреждений. Перед бетонированием систему обычно испытывают давлением по технологии монтажника, а результат фиксируют. Заказчику важно получить исполнительную схему с привязкой труб к осям здания: без неё потом нельзя будет безопасно сверлить пол. Монтаж и испытание выполняют профильные специалисты, а заказчик проверяет наличие схемы, фото и акта.

Как читать проект плиты заказчику

Рабочие чертежи плиты содержат план с размерами и осями, разрезы с толщинами слоёв, схемы армирования нижней и верхней сеток, узлы усиления, спецификацию арматуры и указания по бетону. Заказчику не нужно разбираться в расчётах, но полезно знать, где на чертеже указаны толщина плиты, диаметр и шаг арматуры, класс бетона и толщина подушки. Эти четыре параметра чаще всего проверяют на площадке.

Перед началом работ можно попросить проектировщика или технадзор отметить на чертеже ключевые точки контроля. Тогда при осмотре заказчик сверяет не всё подряд, а самое важное: сетки, усиления под стенами, закладные, края плиты.

Параметр	Где искать в проекте	Как проверить на месте
Толщина плиты	Разрез	Высота опалубки
Арматура	Схема армирования, спецификация	Штангенциркуль, рулетка
Класс бетона	Общие указания	Накладная завода
Подушка	Разрез	Рулетка, нивелир

Опалубка плиты

Края монолитной плиты формирует опалубка. Её проверяют до армирования: она должна стоять по разметке, быть прочной, вертикальной и не прогибаться под давлением бетона. Верх опалубки часто служит ориентиром для уровня заливки, поэтому его выставляют по нивелиру. Щели в опалубке приводят к вытеканию цементного молока и раковинам по краю плиты. Если подрядчик использует несъёмную опалубку из утеплителя, проверяют крепление и сплошность.

Совместный осмотр перед следующим этапом

Перед тем как подрядчик перейдёт к стенам, удобно назначить совместный осмотр: заказчик, прораб и при необходимости технадзор обходят плиту, сверяют замеры и составляют список замечаний. Если замечаний нет, подписывают итоговый акт. Если есть — фиксируют, кто и в какой срок их устраняет, и после устранения осматривают повторно. Такой порядок помогает не переносить спорные вопросы на следующие этапы, когда разбираться с плитой станет намного сложнее.

Ошибки при приёмке плиты

Частые ошибки — подписать акт на армирование, не увидев каркас; не проверить уплотнение подушки; разрешить заливку без фиксаторов; не сохранить накладные на бетон; согласиться на добавление воды в бетон; не проконтролировать уход за бетоном в жару или холод; начать стены раньше набора прочности; не сделать фотографий скрытых работ.

Когда звать специалиста

Технадзор или независимого инженера приглашают перед заливкой для проверки армирования, при несоответствии грунтов изысканиям, при появлении широких или растущих трещин, раковин и оголённой арматуры, при сомнениях в прочности бетона. Решения об изменении конструкции, ремонте и усилении плиты принимает только инженер-конструктор.

FAQ

Когда главный момент приёмки монолитной плиты?
Перед заливкой бетона, когда виден арматурный каркас, фиксаторы и закладные.

Можно ли принять плиту только после заливки?
Формально можно, но скрытые работы уже не проверить. Лучше принимать поэтапно с актами.

Нормальны ли трещины на поверхности плиты?
Мелкие волосяные усадочные трещины бывают. Широкие и растущие — повод для экспертизы.

Какие документы на бетон нужны?
Накладные на каждую машину и документ о качестве бетона с указанием класса.

Когда можно начинать стены?
После набора бетоном прочности, срок определяет проект или технолог с учётом погоды.

Коротко

Монолитную плиту принимают по этапам: основание, подушка, гидроизоляция, армирование, заливка, уход и готовая поверхность. Каждый скрытый этап фиксируют фото и актом. Сомнения в армировании, трещины и дефекты бетона оценивает инженер или технадзор.
