Деформационные швы в частном доме: где нужны и как их проверить

Проблема: трещина, которая появилась между домом и пристроенной террасой, по стяжке в большой комнате или вдоль отмостки, часто не случайность, а несделанный деформационный шов. Конструкции разного веса, на разных фундаментах или просто очень длинные двигаются по-разному, и если их жёстко соединить, бетон и кладка трескаются там, где им удобно, а не там, где задумано.

Короткий ответ: деформационный шов — это специально оставленный разрыв между частями конструкции, который позволяет им двигаться независимо при осадке, температурных и влажностных изменениях. В частном доме швы нужны между домом и пристройками на отдельном фундаменте, в длинных стенах и монолитных элементах по расчёту, в стяжках больших площадей, между отмосткой и стеной, у крыльца и террасы. Шов заполняют упругим материалом и закрывают герметиком или профилем. Заказчик проверяет, что швы есть в проекте, выполнены на объекте и не заделаны жёстким раствором.

Почему конструкции двигаются

Любая конструкция дома немного двигается. Фундамент даёт осадку, причём под тяжёлой частью дома больше, чем под лёгкой. Бетон и кладка расширяются при нагреве и сжимаются при охлаждении. Деревянные элементы меняют размер с влажностью. Пучинистый грунт зимой приподнимает лёгкие конструкции — крыльцо, отмостку, террасу — сильнее, чем тяжёлый дом.

Если две части с разным поведением жёстко связаны, напряжение накапливается в месте соединения, и рано или поздно появляется трещина. Деформационный шов заранее разделяет такие части, и они двигаются независимо, не разрушая друг друга.

Причина движения	Где проявляется	Что делать
Разная осадка	Дом и пристройка, гараж, терраса	Осадочный шов по фундаменту и стенам
Температура	Длинные стены, монолит, стяжки	Температурные швы по расчёту
Усадка бетона	Стяжки, плиты, отмостка	Усадочные швы-надрезы
Пучение грунта	Отмостка, крыльцо, дорожки	Шов от стены дома
Влажность древесины	Деревянные пристройки к каменному дому	Подвижное примыкание

Осадочный шов между домом и пристройкой

Самая частая ситуация в частном строительстве — пристройка к существующему дому: терраса, веранда, гараж, котельная, второй объём. Её фундамент новый, нагрузка другая, а грунт под ней ещё не обжат. Если жёстко связать стены пристройки с домом и залить фундаменты вместе, новая часть будет оседать и тянуть за собой старую. Итог — трещина по стыку или, что хуже, по стене дома.

Поэтому пристройку обычно отделяют осадочным швом по всей высоте — от подошвы фундамента до кровли. Фундаменты стоят раздельно, стены не перевязываются, кровли стыкуются с подвижным примыканием. Шов заполняют упругим утеплителем и закрывают снаружи и изнутри.

Узел пристройки	Правильно	Ошибка
Фундамент	Раздельный, с зазором	Залит вплотную или с перевязкой арматуры
Стены	Без перевязки, шов по высоте	Блоки заведены в стену дома
Кровля	Подвижное примыкание	Жёсткое крепление к стене дома
Отделка	Шов обыгран профилем	Штукатурка поверх шва
Полы	Порог или шов на стыке	Сплошная стяжка через стык

Швы в стенах и монолите

В частных домах обычного размера температурные швы в стенах нужны редко, но в длинных домах, домах сложной формы и при переходе высоты их может предусмотреть конструктор. Монолитные ленты, плиты и пояса большой длины тоже иногда делят на участки. Расположение таких швов — решение проекта, на объекте их не придумывают.

Важно и обратное: шов, предусмотренный проектом, нельзя «забыть» или заделать жёстко. Если на объекте выясняется, что шов мешает отделке или окну, это обсуждают с проектировщиком.

Швы в стяжке и бетонном полу

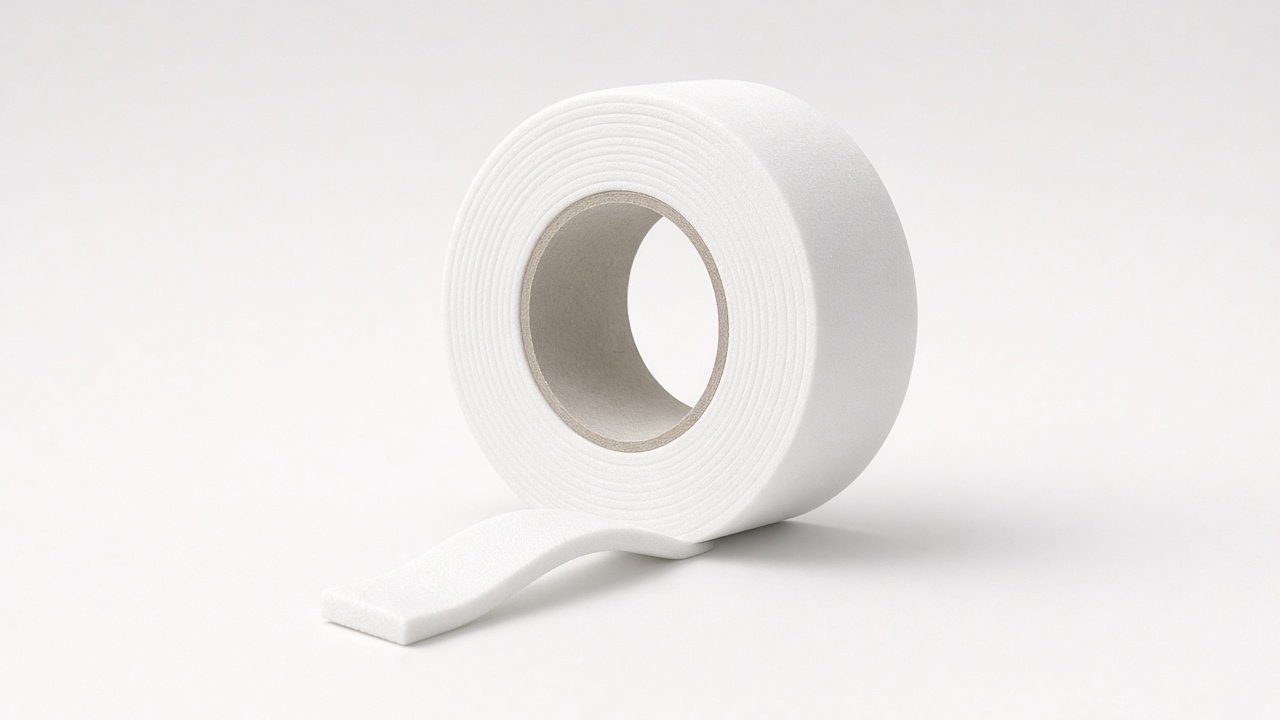

Стяжка при высыхании даёт усадку, а при нагреве — например, от тёплого пола — расширяется. По периметру помещения стяжку отделяют от стен демпферной лентой. Это обязательный элемент: без неё стяжка упирается в стены, трескается и передаёт шум. На больших площадях и в сложных по форме помещениях стяжку делят швами на участки по проекту, особенно при тёплом поле. Швы обязательно устраивают в дверных проёмах между помещениями с разными контурами отопления.

Покрытие пола должно учитывать швы стяжки: плитку раскладывают так, чтобы шов совпадал со швом плитки и был заполнен эластичным составом, а не жёсткой затиркой.

Место шва в полу	Зачем	Чем выполняют
По периметру у стен	Независимость стяжки от стен	Демпферная лента
В дверных проёмах	Разные помещения и контуры	Надрез или профиль
Большие площади	Усадка и нагрев	Швы по проекту
У колонн и стояков	Независимость от конструкций	Демпферная лента вокруг
Под плиткой	Совпадение со швом покрытия	Эластичный герметик

Отмостка и стена дома

Отмостку жёстко с домом не связывают. Между отмосткой и цоколем оставляют шов, заполненный упругим материалом и закрытый герметиком. Отмостка лежит на грунте, который зимой может пучиться, а дом стоит на фундаменте, и они двигаются по-разному. Если залить отмостку вплотную к стене, при пучении она поднимется, оторвётся или треснет, а в щель потечёт вода прямо к фундаменту.

Бетонную отмостку по длине тоже делят на участки поперечными швами. Подробно об устройстве — в статье отмостка: ширина, уклон, материал.

Крыльцо и терраса

Крыльцо на отдельном фундаменте и терраса на своих опорах — классические места для деформационного шва. Тяжёлое бетонное крыльцо, жёстко привязанное к дому, оседает отдельно, отрывается и трескается по стыку. Решение — отдельный фундамент и шов между крыльцом и стеной, заполненный упругим материалом. Верхнюю площадку крыльца делают чуть ниже порога, чтобы при подвижке она не упёрлась в дверь.

Деревянную террасу крепят к дому на ригель через подвижные или регулируемые крепления, если её опоры могут двигаться иначе, чем дом. Кровлю террасы стыкуют со стеной через фартук с запасом на движение.

Чем заполняют деформационный шов

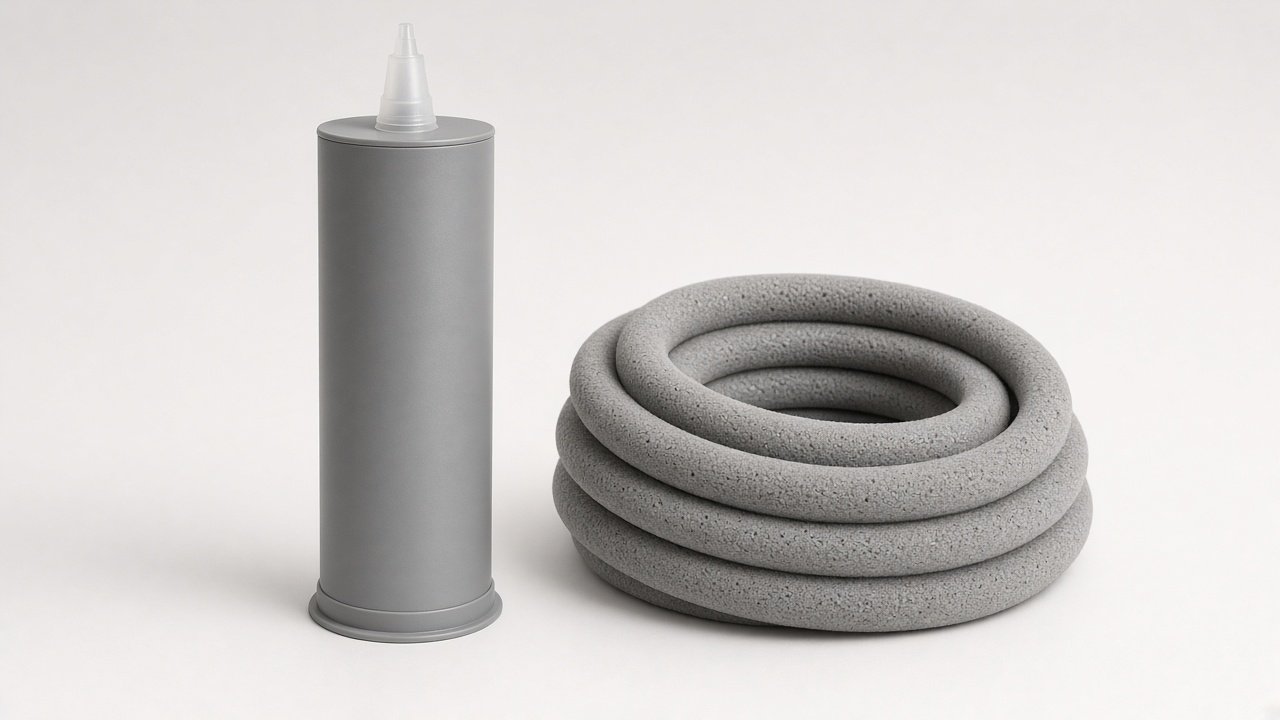

Шов не оставляют пустым: в него заползают мусор и вода, а при замерзании вода расширяет шов. Внутрь укладывают упругий заполнитель — утеплитель, вспененный шнур, демпферную ленту. Снаружи шов закрывают эластичным герметиком, специальным профилем или накладкой, которая крепится только к одной стороне шва.

Жёсткий раствор, монтажная пена с последующей штукатуркой, плитка через шов — всё это превращает шов обратно в жёсткое соединение, и трещина появится рядом.

Документы и фото

Деформационные швы часто закрываются отделкой, поэтому их фотографируют до неё. Сфотографируйте швы в фундаменте пристройки, в стенах, демпферную ленту до заливки стяжки, швы отмостки. Отметьте их положение на плане — это поможет при отделке и ремонте. Если работы ведёт технадзор, включите швы в перечень проверок. О том, когда приглашать технадзор, — в статье про технадзор при строительстве.

Типовые ошибки

Ошибка	Последствие	Как избежать
Пристройка без шва	Трещина по стене дома	Раздельный фундамент и шов
Стяжка без демпферной ленты	Трещины, шум	Лента по периметру
Отмостка вплотную к стене	Отрыв, вода к фундаменту	Шов с герметиком
Шов заделан раствором	Трещина рядом	Упругий заполнитель
Плитка через шов	Трещины плитки	Шов в шов покрытия
Крыльцо на общем фундаменте без расчёта	Отрыв и трещины	Отдельный фундамент и шов

Как найти швы в проекте

Деформационные швы обозначают на планах фундамента, на фасадах и в узлах. На плане фундамента шов выглядит как разрыв ленты или плиты с указанием ширины зазора. На фасаде — как вертикальная линия по всей высоте стены. В разделе полов — как линии разбивки стяжки. Если в проекте пристройки или дома сложной формы нет ни одного шва, это повод задать вопрос проектировщику: возможно, швы не нужны по расчёту, а возможно, их просто не нарисовали.

Попросите у проектировщика узел шва: как он выглядит в разрезе, чем заполнен, как закрыт снаружи и внутри, как проходит через кровлю и полы. Без узла бригада сделает шов «как привыкла», и не всегда правильно.

Шов при пристройке к старому дому

Пристройка к дому, который стоит много лет, — особый случай. Старый дом уже дал осадку, а новая часть только начнёт её давать. Даже если фундаменты одинаковые по типу, их поведение будет разным. Поэтому шов между старым и новым практически всегда нужен, даже если кажется, что «всё и так крепко».

Перед проектированием пристройки обследуют фундамент старого дома: тип, глубину, состояние. Новый фундамент не должен подкапывать старый и не должен опираться на него. Если пристройку ставят вплотную, новый фундамент делают с зазором и иногда на другой глубине. Стены пристройки не врезают в стены дома, а примыкают к ним через шов.

Кровлю пристройки стыкуют со стеной дома через примыкание с запасом на движение: фартук, который крепится только к стене, а не к обеим частям жёстко. Если кровли объединяются в одну, узел проектируют особенно тщательно.

Крыльцо из бетона и кирпича

Каменное крыльцо — частый источник трещин у входа. Его фундамент обычно мельче, чем у дома, а сам он тяжёлый и находится в зоне, где снег тает и замерзает. Крыльцо на отдельном фундаменте отделяют от стены и от фундамента дома швом. Площадку делают ниже порога. Ступени и площадку укладывают с уклоном от дома. Подробнее о крыльце — в статье про крыльцо к дому.

Если крыльцо всё-таки решили связать с домом, например на консольных плитах или на общей плите, это делают по расчёту, с учётом пучения грунта под ним. Простое примыкание бетона к стене без шва почти гарантированно даст трещину.

Обслуживание швов

Герметик в наружных швах со временем стареет под солнцем и морозом. Раз в несколько лет швы осматривают: нет ли отслоения, трещин, разрывов герметика. Повреждённый герметик удаляют и наносят новый. Швы отмостки и крыльца проверяют весной после зимы. Ухоженный шов работает долго, а забытый превращается в щель для воды.

Швы в отделке фасада и интерьера

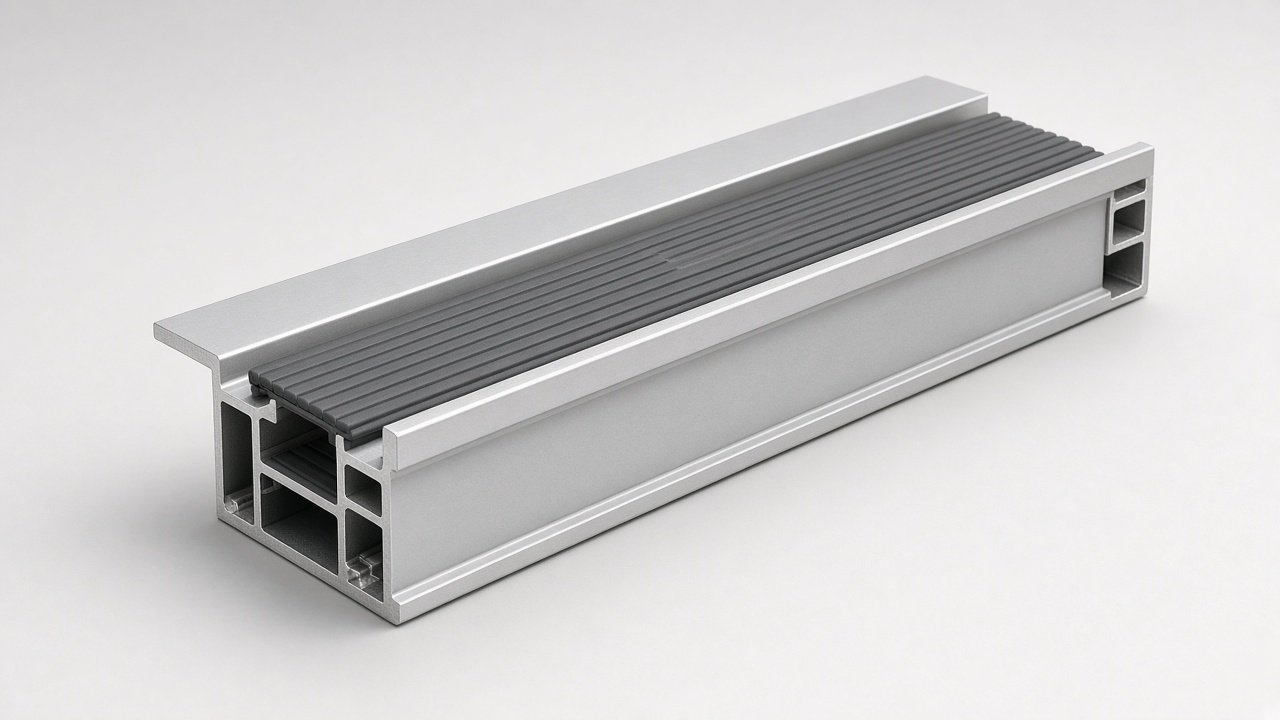

Деформационный шов конструкции должен проходить и через отделку. На фасаде по штукатурке шов закрывают специальным профилем для деформационных швов, который крепится к обеим сторонам и имеет эластичную вставку. На облицовке кирпичом шов оставляют открытым по всей высоте и заполняют герметиком. На вентилируемом фасаде подсистему разделяют, чтобы она не связывала две части здания.

Внутри дома шов между старым домом и пристройкой обычно приходится на дверной проём или переход между помещениями. Его закрывают наличником, порогом или декоративной накладкой, закреплённой только с одной стороны. Гипсокартон и штукатурку через шов не ведут: трещина будет повторяться после каждого ремонта.

Напольное покрытие на стыке разделяют порожком или профилем. Ламинат и паркет и без того укладывают с зазорами у стен и в проёмах, поэтому для них это привычное решение. Плитку и керамогранит на переходе обязательно разделяют эластичным швом.

Швы в смете и договоре

Деформационные швы часто не попадают в смету отдельной строкой, и их делают «по ходу» или не делают вовсе. Попросите указать в смете демпферную ленту, заполнители, герметики и профили, а также работы по устройству швов отмостки, крыльца и пристройки. В договоре полезно записать, что швы выполняются по проекту и принимаются заказчиком до закрытия отделкой. Так у бригады не будет соблазна заделать шов раствором ради красоты.

Как проверить результат

В готовом доме отсутствие деформационного шва проявляется предсказуемо. Вертикальная трещина по стыку дома и пристройки, раскрывающаяся зимой и закрывающаяся летом. Трещины по стяжке вдоль стен или в дверных проёмах. Отрыв отмостки от цоколя с щелью, в которую уходит вода. Трещины в кладке крыльца у стены дома. Отслоение плитки на полу в одном направлении.

Такие трещины не стоит просто замазывать. Если они «дышат» по сезонам, жёсткая заделка снова треснет. Правильно — превратить трещину в контролируемый шов: расшить, заполнить упругим материалом и закрыть эластичным герметиком или профилем. Для трещин в несущих конструкциях сначала нужен осмотр конструктора.

Когда звать специалиста

Расположение осадочных и температурных швов в фундаментах и стенах, примыкание пристройки к существующему дому, швы в монолитных конструкциях — решения конструктора. Звать специалиста нужно, если планируется пристройка, если по стыку уже появилась трещина и она растёт, если на длинной стене или плите появились поперечные трещины, если шов в проекте мешает и его хотят убрать. Работы по усилению и устранению трещин в несущих конструкциях выполняются по проекту квалифицированными бригадами.

Читайте также: геотекстиль под отмосткой, приёмка крыльца частного дома, холодный шов в ленточном фундаменте.

FAQ

Нужен ли деформационный шов между домом и террасой?
Если терраса на отдельном фундаменте или опорах — да, она должна двигаться независимо от дома.

Зачем демпферная лента под стяжку?
Она отделяет стяжку от стен, предотвращает трещины и передачу шума.

Можно ли залить отмостку вплотную к стене?
Нет, между отмосткой и цоколем нужен шов с упругим заполнением и герметиком.

Чем заполнить деформационный шов?
Упругим заполнителем внутри и эластичным герметиком или профилем снаружи. Жёсткий раствор не подходит.

Можно ли класть плитку через шов стяжки?
Нет, шов стяжки должен совпадать со швом плитки и заполняться эластичным составом.

Коротко

Деформационные швы разделяют части дома, которые двигаются по-разному: пристройки, крыльцо, отмостку, стяжки. Их положение задаёт проект, а заказчик проверяет, что швы сделаны, заполнены упругим материалом и не заделаны жёстко.
