Пустотные плиты перекрытия в частном доме: опирание, монтаж и приёмка

Проблема: пустотные плиты кажутся простым решением: привезли, краном уложили за день, и перекрытие готово. На деле ошибки при монтаже видны годами: трещины по потолку вдоль швов, прогиб плиты у края, промерзание торцов, скрипящий звук шагов сверху. Многие из этих проблем закладываются в первый же день работы крана.

Короткий ответ: пустотные плиты — заводские железобетонные плиты с продольными каналами, которые перекрывают пролёт между несущими стенами. Их тип, длину и схему раскладки подбирает конструктор под нагрузку и пролёт. Плиты укладывают на ровный армопояс или стену через растворную постель с нормированной глубиной опирания, заделывают торцевые пустоты, связывают анкерами и замоноличивают швы. Заказчик проверяет маркировку, опирание, раскладку, заделку пустот и швов и подписывает акт до укладки стяжки.

Где пустотные плиты уместны

Пустотные плиты применяют в каменных домах из кирпича, газобетона, керамических блоков. Они хорошо работают на пролётах, для которых выпускаются, дают ровный потолок, высокую несущую способность и хорошую звукоизоляцию по сравнению с деревянными балками. Плиты не горят и не гниют, что важно для перекрытий над котельной и гаражом.

Ограничения тоже есть. Плиты тяжёлые, для монтажа нужен кран с подъездом к дому. Их нельзя резать вдоль произвольно и сверлить где угодно: это снижает несущую способность. Нестандартная форма помещений, эркеры и большие проёмы в перекрытии под лестницу требуют монолитных участков. На лёгких стенах из ячеистого бетона без армопояса плиты укладывать нельзя.

Параметр	Пустотные плиты	Монолитное перекрытие	Деревянные балки
Скорость монтажа	Высокая при наличии крана	Ниже, нужна опалубка	Средняя
Гибкость планировки	Ограничена размерами плит	Любая форма	Высокая
Вес	Большой	Большой	Небольшой
Звукоизоляция	Хорошая	Хорошая	Требует мер
Нужна техника	Кран	Бетононасос или миксер	Не обязательно
Требование к стенам	Армопояс на лёгких блоках	Армопояс	Обычно легче

Маркировка и приёмка плит на объекте

Плиты имеют маркировку, в которой указаны тип, длина, ширина и расчётная нагрузка. Её сверяют со спецификацией проекта при разгрузке. Не стоит соглашаться на замену плит «аналогичными» без согласования с конструктором: плита другой серии может иметь другую несущую способность или требования к опиранию.

При разгрузке осмотрите каждую плиту. Не допускаются сквозные трещины, сколы на опорных концах, оголённая арматура, отсутствие монтажных петель. Плиты складируют на ровной площадке на деревянных прокладках, расположенных у концов, а не по центру. Неправильное складирование может привести к трещинам ещё до монтажа.

Что проверить при разгрузке	Как	Что недопустимо
Маркировка	Сравнить со спецификацией	Несоответствие типа или длины
Опорные концы	Осмотр	Сколы, разрушенные торцы
Поверхность	Осмотр	Сквозные трещины, оголённая арматура
Монтажные петли	Осмотр	Отсутствие или повреждение
Документы	Паспорт на партию	Отсутствие документов
Складирование	Прокладки у концов	Опора по центру, стопка на грунте

Подготовка стен и армопояс

На стенах из газобетона и других лёгких блоков под плиты устраивают монолитный армопояс. Он распределяет нагрузку от плит и связывает стены. На кирпичных стенах иногда достаточно выровненного верха кладки, но решение принимает конструктор. Верх пояса или стены должен быть горизонтальным: перепады дадут ступеньки на потолке и неравномерное опирание.

Перед монтажом проверяют отметки верха по всем стенам нивелиром. Неровности выравнивают раствором. Проверяют, что бетон пояса набрал прочность, указанную в проекте. Укладывать плиты на свежий пояс нельзя.

Глубина опирания

Глубина опирания плиты на стену — один из главных параметров надёжности. Минимальное значение указывает проект и документация на плиты. Слишком короткое опирание приводит к смятию края стены и сколу торца плиты, слишком большое — к защемлению и появлению трещин. Плиты укладывают на свежую растворную постель, чтобы они легли плотно, без пустот под опорой.

Плиты не должны опираться на три стороны, если они рассчитаны на опирание по двум концам. Если в раскладке плита краем заходит на продольную стену, это может вызвать трещину вдоль плиты. Такие узлы решает конструктор.

Раскладка плит и монолитные участки

Схема раскладки — часть проекта. В ней указано, какие плиты и где лежат, где оставлены зазоры под монолитные участки, где проходят вентиляционные каналы и дымоходы. Отступление от схемы на объекте — частая ошибка. Например, плиты сдвигают, чтобы «убрать» монолитный участок, и тогда вентканал оказывается прямо под плитой.

Монолитные участки между плитами и у стен армируют по проекту и связывают с поясом. Проёмы под лестницу и коммуникации выполняют либо монолитными участками, либо специальными решениями — но не вырезанием части плиты.

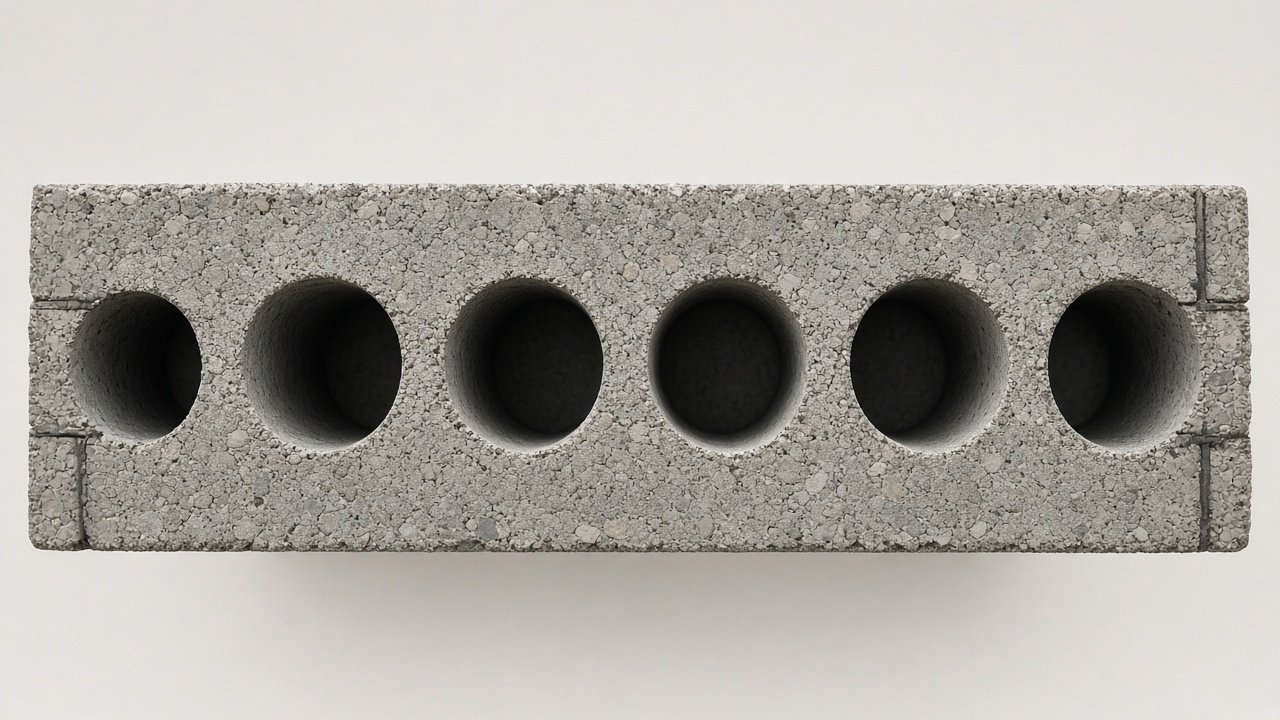

Заделка пустот на торцах

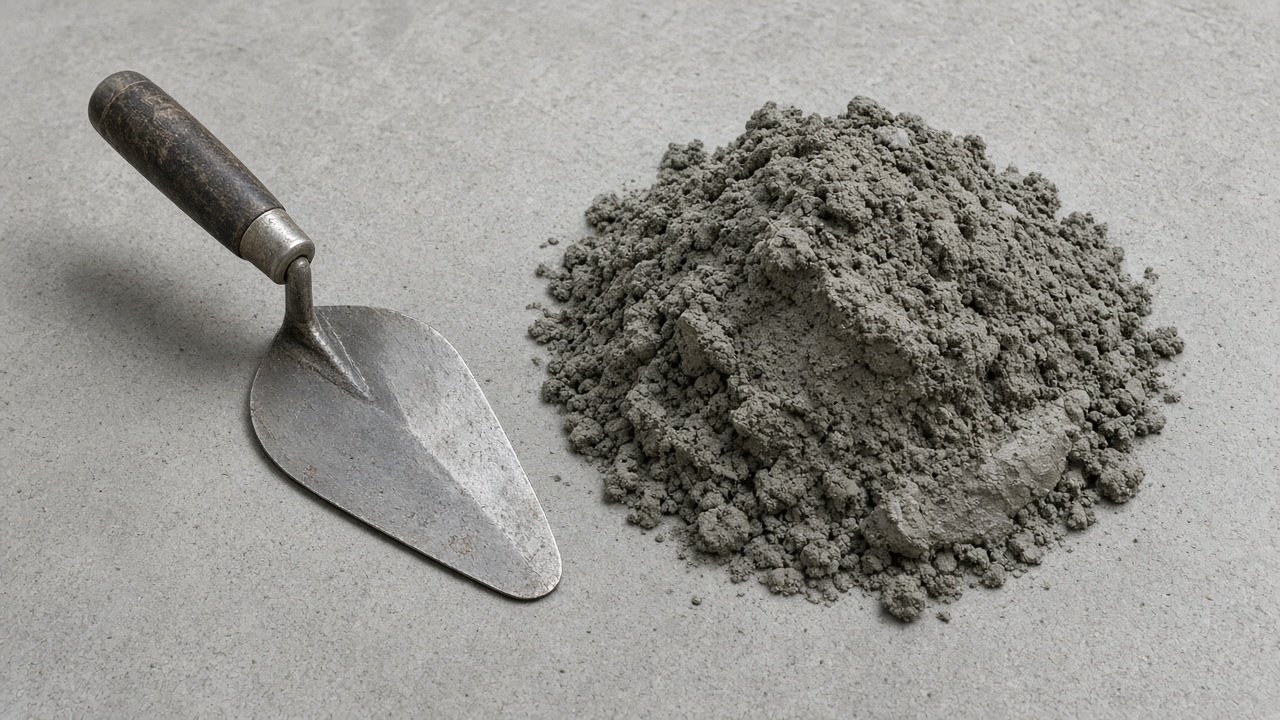

Пустоты плиты на опорных концах заделывают: бетонными вкладышами, раствором или специальными пробками. Это нужно по двум причинам. Во-первых, заделанные торцы лучше выдерживают нагрузку от стен выше. Во-вторых, открытые пустоты — путь для холодного воздуха внутрь плиты, что приводит к промерзанию и конденсату у наружных стен.

Если плиты уже уложены с открытыми пустотами, их заделку можно выполнить сразу после монтажа, пока торцы доступны. После кладки следующего этажа это сделать невозможно.

Узел	Как правильно	Чем грозит ошибка
Пустоты на опоре	Заделаны вкладышами или раствором	Промерзание, смятие торцов
Опирание	На растворную постель, по проекту	Сколы, трещины
Монолитные участки	Армированы, связаны с поясом	Трещины по швам
Межплитные швы	Заполнены раствором полностью	Трещины по потолку
Анкеровка	Связь плит между собой и со стенами	Расхождение плит
Торцы у наружных стен	Утеплены	Холодный пол и потолок

Анкеровка и замоноличивание швов

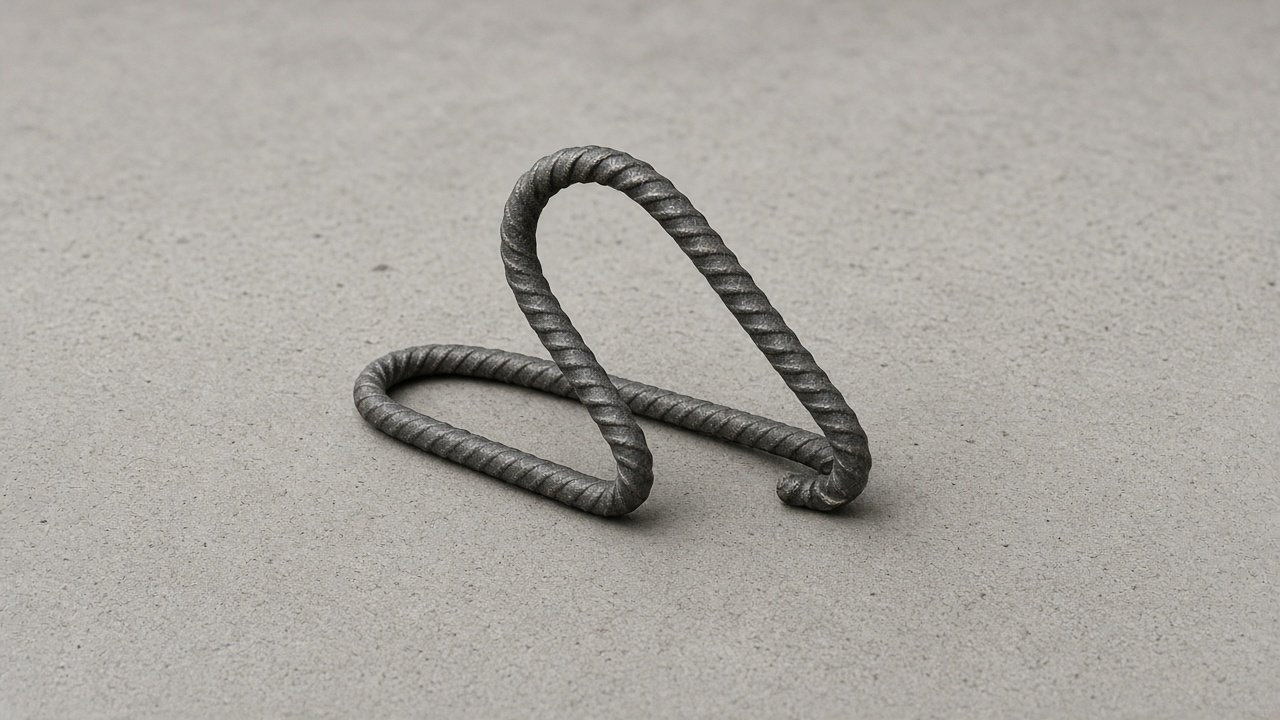

После укладки плиты связывают между собой и со стенами стальными анкерами, приваренными к монтажным петлям, или другими способами по проекту. Связи делают перекрытие единым диском, который работает вместе со стенами. Затем межплитные швы заполняют раствором полностью по высоте. Плохо заполненные швы — основная причина трещин на потолке вдоль плит.

Монтажные петли после анкеровки загибают, чтобы они не мешали стяжке. Сварочные работы выполняют только квалифицированные сварщики с соблюдением правил пожарной безопасности.

Утепление торцов и наружных стен

Плита, опирающаяся на наружную стену, образует мостик холода: бетон проводит тепло значительно лучше газобетона или кирпича. Поэтому торцы плит и армопояс утепляют снаружи — плитами утеплителя или доборными блоками с утеплителем. Без этого на стене и потолке у наружной стены зимой будет холодная полоса.

Коммуникации в плитах

Каналы пустотных плит можно использовать для прокладки кабелей, но только по согласованию и без вскрытия рёбер. Сверлить отверстия под трубы и вентиляцию можно только в разрешённых местах — по каналам, а не по рёбрам с арматурой. Отверстия большого диаметра требуют согласования с конструктором. Штробить плиты поперёк недопустимо.

Документы и фото

Общий порядок оформления приёмки перекрытия, состав акта и фотофиксации разобраны в материале приёмка перекрытия в частном доме; здесь — только то, что относится именно к плитам. Паспорт сохраняют на каждую партию и сверяют номер партии с маркировкой на торцах. Фотографируют опирание каждой плиты у каждой стены крупным планом, заделку пустот до того, как её закроют армопоясом, и анкеры в швах до замоноличивания. Подписывать акт скрытых работ стоит до укладки стяжки, а на газобетонных стенах полезно пригласить технадзор.

Шум и стяжка

Пустотные плиты сами по себе хорошо гасят воздушный шум, но ударный шум от шагов передаётся по бетону. Для тишины на первом этаже поверх плит укладывают звукоизоляционный слой и плавающую стяжку, которая не касается стен. Подробности — в статье про шумоизоляцию перекрытия.

Монтаж плит краном: что важно заказчику

День монтажа плит — один из самых ответственных на стройке. Заранее проверьте подъезд для крана и машины с плитами: грунт должен выдерживать нагрузку, а над площадкой не должно быть проводов. Место установки крана и зону работы определяет руководитель работ. Если подъезд сложный, кран большей грузоподъёмности с длинной стрелой обходится дороже, но иногда это единственный безопасный вариант.

Плиты подают в порядке, соответствующем схеме раскладки, чтобы не перекладывать их на перекрытии. Стропят их за монтажные петли, а не обвязкой вокруг плиты. Монтажники принимают плиту на стене, направляют её и опускают на растворную постель. Сдвигать уложенную плиту ломом по стене нельзя: это повреждает кладку и пояс. Если плита легла неправильно, её поднимают краном и укладывают снова.

Во время монтажа заказчику лучше наблюдать издалека, вне зоны работы крана, и фиксировать процесс на фото. После укладки каждой плиты проверьте, что она лежит на постели по всей ширине опоры и что между соседними плитами есть равномерный шов. Неровные швы и ступеньки между плитами потом придётся выравнивать стяжкой и шпаклёвкой.

Плиты в мокрую и морозную погоду

Растворная постель под плитами должна набирать прочность в нормальных условиях. В мороз раствор без противоморозных добавок замерзает и теряет прочность, поэтому монтаж в холод выполняют по технологической карте или переносят. В сильный дождь кладка и пояс намокают, раствор вымывается, а скользкие плиты опасны для монтажников. Работы лучше перенести.

Если плиты уложены осенью и дом стоит без кровли зиму, пустоты плит могут набрать воду, которая при замерзании разрушает бетон. Торцевые пустоты заделывают сразу, а перекрытие укрывают от осадков. Весной перед дальнейшими работами плиты осматривают на трещины и сколы.

Условие	Риск	Что делать
Мороз	Раствор замерзает	Противоморозные добавки по карте или перенос
Сильный дождь	Вымывание раствора, скользко	Перенос работ
Зимовка без кровли	Вода в пустотах, разрушение	Заделка торцов, укрытие
Сильный ветер	Раскачка плиты на стропах	Остановка крана

Пустотные плиты в смете

Смета на перекрытие из плит включает сами плиты, доставку, кран, монтажную бригаду, растворную постель, анкеры и сварку, заделку пустот, замоноличивание швов и монолитные участки. Часто последние три пункта «забывают», и они всплывают как дополнительные работы. Попросите расписать их заранее. Уточните также, кто отвечает за простой крана, если машина с плитами опоздала или подъезд оказался неготов.

Лестничный проём и вентканалы

Проём под лестницу в перекрытии из пустотных плит выполняют двумя способами. Первый — раскладка плит с промежутком, который обрамляется монолитным участком или металлическими балками по расчёту. Второй — специальные укороченные плиты, опирающиеся на ригель. Вырезать проём в уложенной плите нельзя: перерезаются продольные рёбра с напряжённой арматурой, и плита теряет несущую способность.

Вентиляционные каналы и дымоходы проходят через перекрытие в местах, предусмотренных схемой: между плитами, через монолитный участок или вдоль стены. Если на объекте выясняется, что канал попадает под плиту, это повод остановить монтаж и связаться с проектировщиком, а не пробивать плиту. Расстояния от дымохода до плит и разделки выполняют только специалисты по печам и дымоходам.

Ещё одна деталь — канализационные стояки и вводы воды на второй этаж. Их проходки через перекрытие продумывают заранее, оставляя гильзы в монолитных участках или используя каналы плит, если позволяет диаметр.

Вопросы конструктору до заказа плит

До заказа плит полезно задать проектировщику несколько вопросов. Какие серии и длины плит заложены и есть ли допустимые замены? Где будут монолитные участки и как они армируются? Какая минимальная глубина опирания для выбранных плит? Как утепляются торцы и пояс? Где проходят вентканалы и стояки? Нужна ли сварка анкеров или допустимы другие связи? Ответы на эти вопросы помогут проверить бригаду и поставщика и снизят число решений, принимаемых на ходу.

Как проверить результат

После укладки всех плит и замоноличивания швов проверьте перекрытие сверху и снизу. Сверху — ровность поверхности длинным правилом, отсутствие ступенек между плитами больше допустимого, заполнение всех швов и монолитных участков. Снизу — потолок: швы между плитами ровные, нет протечек раствора, нет трещин поперёк плит. Поперечная трещина в плите — серьёзный признак перегрузки или неправильного опирания, её показывают конструктору.

Через некоторое время после нагружения перекрытия стенами следующего этажа и стяжкой осмотрите потолок снова. Тонкие трещины по швам при отделке перекрывают армирующей лентой или сеткой. Широкие или растущие трещины требуют выяснения причины.

Для плит важны три признака, которых нет у других перекрытий. Первый — ступенька между соседними плитами снизу: если она заметна на глаз, плиты легли на разную высоту постели или имеют разную серию. Второй — торцы на опорах: из-под плиты не должна быть видна пустота, а заделка торцов должна быть плотной, без выкрошившегося раствора. Третий — продольная трещина по низу плиты рядом со стеной: она часто означает, что плита краем легла на третью сторону. Общий чек-лист приёмки перекрытия смотрите в материале приёмка перекрытия, а для плит добавьте к нему таблицу ниже.

Признак	Где смотреть	Что делать
Ступенька между плитами	Потолок снизу	Показать бригаде до стяжки
Пустота под торцом	Опоры у стен	Подбить раствором по указанию конструктора
Продольная трещина у стены	Низ плиты	Остановить работы, звать конструктора
Незаполненный шов	Сверху	Замоноличить до стяжки

Когда звать специалиста

Пустотные плиты — несущая конструкция, поэтому подбор плит, схема раскладки, монолитные участки, опирание и анкеровка — только для конструктора. Монтаж выполняют бригады с крановщиком и стропальщиками, сварку — квалифицированные сварщики. Звать специалиста нужно, если плиты привезли не той серии, если на плитах есть сквозные трещины, если опирание меньше проектного, если нужно сделать проём в уже уложенной плите, если на потолке появились трещины вдоль швов или прогиб. Заказчику не стоит находиться в зоне работы крана.

Читайте также: приёмка перекрытия в частном доме, армопояс под плиты.

FAQ

Можно ли укладывать пустотные плиты на газобетон?
Только через монолитный армопояс по проекту. Без пояса газобетон может смяться под опорой.

Нужно ли заделывать пустоты на торцах плит?
Да, на опорных концах их заделывают, чтобы торцы выдерживали нагрузку и не промерзали.

Можно ли резать пустотную плиту вдоль?
Только в пределах, разрешённых производителем и конструктором. Произвольная резка снижает несущую способность.

Почему на потолке трещины по швам плит?
Чаще всего из-за плохо заполненных межплитных швов или отсутствия анкеровки.

Можно ли сверлить плиты под трубы?
Только по каналам и в согласованных местах. Рёбра с арматурой сверлить нельзя.

Коротко

Пустотные плиты подбирает конструктор. Заказчик проверяет маркировку, армопояс, глубину опирания, раскладку, заделку пустот, анкеровку и швы и подписывает акт до стяжки.
